ClimateLineAir 에 대한 정보

ClimateLineAir™는 마스크에 원하는 온도를 전달하는 가열 공기 튜브입니다. ClimateLineAir Oxy 는 산소 커넥터가 내장되어 있어 추가 산소 공급 장치를 부착할 수 있는 ClimateLineAir 의 변형 제품입니다.

HumidAir™ 가슴기와 함께 사용할 경우, ClimateLineAir 가열 공기 튜브를 통해 온도 조절을 할 수 있습니다. 온도 조절은 항상 일정한 온도와 습도를 유지하여 보다 편안한 치료를 할 수 있도록 설계되었습니다.

사용 목적

ClimateLineAir 가열 공기 튜브는 AirSense 10 / AirCurve 10 및 Lumis™ 장치와 함께 사용하도록 설계되었습니다.

ClimateLineAir 가열 공기 튜브를 사용하기 전에 기기 사용 설명서와 함께 이 사용 설명서를 모두 읽으십시오.

참고:

• 모든 나라에서 전체 유형의 공기 튜브를 이용할 수 있는 것은 아닙니다.
• Lumis에는 S9™ Lumis Tx가 포함되어 있지 않습니다.

설정

1. 기기가 연결되어 있고 전원이 켜져 있는지 확인하십시오.

2. 공기 튜브의 커프를 잡고 공기 튜브 커넥터를 커넥터 포트에 맞춰 정렬합니다.

3. 커넥터가 딸깍 소리가 나면서 제자리에 고정될 때까지

커프를 누릅니다.

ClimateLineAir "connected(연결됨)"이라는 메시지가 기기

화면에 잠시 표시됩니다.

1. 조립된 마스크를 공기 튜브의 남은 쪽 끝에 연결하십시오.

⚠️ 경고

호스가 머리나 목 주위에서 뒤틀리지 않도록 위치해있는지 확인하십시오.

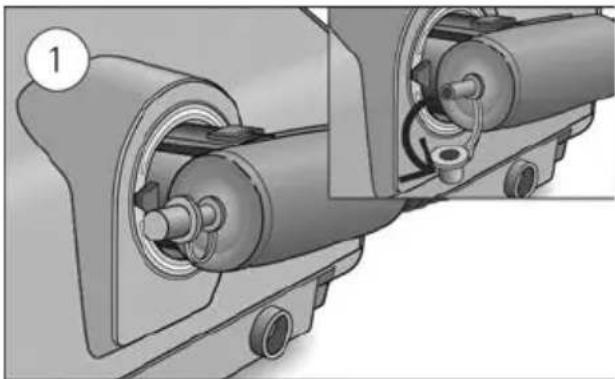

보조 산소를 사용하여 설정

보조 산소를 사용하여 ClimateLineAir Oxy를 설정하려면 설정 섹션에 설명된 단계와 다음 추가 단계를 수행하십시오.

2.산소 공급 튜브를 산소 커넥터에 연결합니다.

단단히 부착되었는지 확인합니다.

경고

흡연 중이거나 주변에 화염이 있을 경우 보충 산소를 사용하지 말아야 합니다.

참고:

- 산소를 추가하기 전에 보조 산소 사용과 관련된 특정 경고사항들을 숙지하십시오. 해당 내용은 기기 사용 설명서의 마지막 부분에서 확인할 수 있습니다.

- 보조 산소 없이 ClimateLineAir Oxy 를 사용하는 경우 산소 컨넥터의 캡이 단단히 부착되어 있는지 확인하십시오.

Climate Control

Climate Control 은 가습기와 ClimateLineAir 가열 공기 튜브를 제어하여 치료 중에 쾌적한 온도와 습도를 일정하게 제공하는 지능형 시스템입니다.

코와 입의 건조함을 방지하도록 설계되었으며 수면 중에 설정된 온도와 상대 습도를 유지합니다. 온도 조절은 자동 또는 수동으로 설정할 수 있으며, ClimateLineAir 와 HumidAir 가습기가 모두 연결된 경우에만 사용할 수 있습니다.

Climate Control Auto(자동) 기능

Climate Control Auto(자동) 기능 은 권장되며 기본 설정으로 지정되어 있습니다. Climate Control Auto(자동) 기능 은 가능한 치료를 쉽게 진행할 수 있도록 고안되었으므로 온도 또는 습도 설정을 변경할 필요가 없습니다.

튜브 온도는 자동(27°C)으로 설정되어 있으며 Climate Control 기능이 가슴기의 출력을 조정하여 상대 습도 85%의 일정하고 쾌적한 습도 레벨을 유지하면서 결로현상(공기 튜브와 마스크의 물방울이 떨어지는 현상)을 방지합니다.

튜브 온도

Climate Control Auto(자동) 설정 시 추가로 설정을 변경할 필요가 없지만, 마스크의 공기가 너무 따뜻하거나 차갑게 느껴지면 튜브 온도를 조절하여 가장 편안한 온도를 찾을 수 있습니다. 튜브의 온도는 16\~30°C 사이로 설정하거나 완전히 끝 수 있습니다.

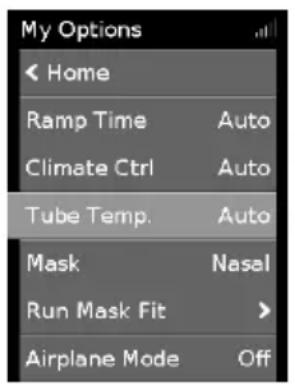

1. My Options(내 옵션)에서 다이얼을 돌려 Tube Temp.(튜브 온도)를 선택한 다음 다이얼을 누릅니다.

2. 다이얼을 돌려 온도를 조정하고 다이얼을 눌러 변경 사항을 저장합니다.

Climate Control Manual(수동)

설정을 보다 유연하게 제어할 수 있도록 설계된 Climate Control Manual(수동)모드를 사용하면 사용자에게 가장 편안한 설정으로 온도와 습도를 조절할 수 있습니다.

Climate Control Manual(수동)모드에서 튜브 온도와 습도 레벨을 독립적으로 설정할 수 있지만, 결로현상 방지는 보장되지 않습니다. 결로현상이 발생하면 먼저 튜브 온도를 높이십시오. 공기가 너무 따뜻해 지고 결로 현상이 지속되면 습도를 낮추십시오.

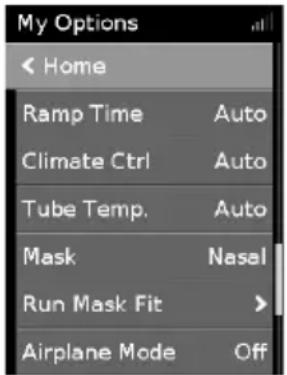

Climate Control Manual(수동)모드로 변경하려면:

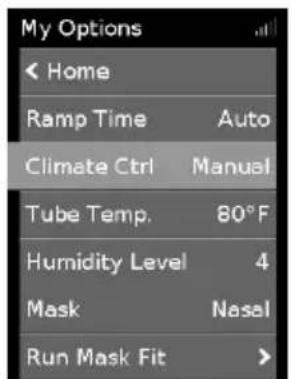

1. My Options(내 옵션)에서 다이얼을 돌려 Climate Ctrl(온도 조절)을 선택한 다음 다이얼을 누릅니다.
2. 다이얼을 돌려 Manual(수동)을 선택한 다음 다이얼을 놀러 변경 사항을 저장합니다.

습도 레벨

가습기는 공기를 촉촉하게 만들어 치료를 더욱 편안하게 하도록 설계되었습니다. 코나 입이 마르면 습도를 높이십시오. 마스크 안에 습기가 찬다면 습도를 낮추십시오.

Humidity Level(습도 레벨)은 꺼짐으로 설정하거나, 1 에서 8 사이로 설정할 수 있습니다. 여기서 1 은 최저 습도 설정이고 8 은 최고 습도 설정입니다.

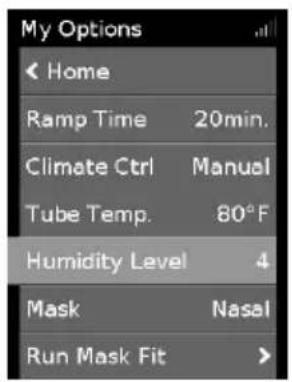

My Options < Home Ramp Time 20min. Climate Ctrl Manual Tube Temp. 80°F Humidity Level 4 Mask Nasal Run Mask Fit >

My Options Humidity Level 4

습도 레벨을 조정하려면:

1. My Options(내 옵션)에서 다이얼을 돌려 Humidity Level(습도 레벨)을 선택한 다음 다이얼을 누릅니다.
2. 다이얼을 돌려 습도 레벨을 조정하고 다이얼을 눌러 변경 사항을 저장합니다.

온도 조절을 수동으로 사용 중이었는데 자동 온도 조절로 돌아가려면 아래 지침을 따르십시오.

1. My Options(내 옵션)에서 다이얼을 돌려 Climate Ctrl(온도 조절)을 선택한 다음 다이얼을 누릅니다.
2. 다이얼을 돌려 Auto(자동)를 선택한 다음 다이얼을 놀러 변경 사항을 저장합니다.

ClimateLineAir 관리하기

최적의 치료를 받으려면 공기 튜브를 정기적으로 청소하는 것이 중요합니다. 다음 섹션에서는 공기 튜브를 연결 해제, 청소, 점검 및 재연결하는 데 도움이 되는 내용을 설명합니다.

연결 해제하기

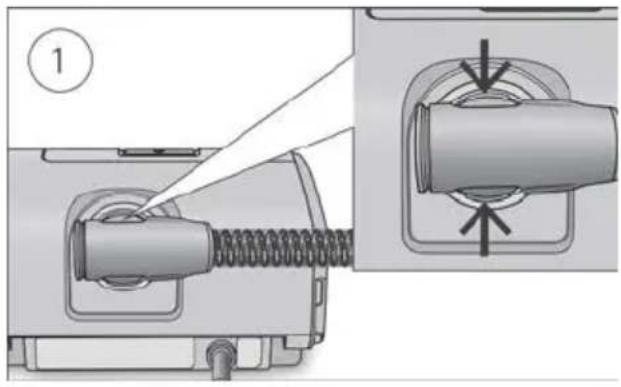

1. 공기 튜브의 커프를 잡고 해제 버튼에 부드럽게 압력을 가한 다음 장치에서 빼냅니다.

2. 공기 튜브의 커프와 마스크의 회전이음새를 모두 잡고 장치에서 조심스럽게 당겨 빼냅니다.

참고: 공기 튜브의 커프만 잡고 당기십시오. 튜브가 손상될 수 있으므로 튜브 자체를 잡거나 당기지 마십시오.

세척

공기 튜브는 매주 다음과 같이 세척해야 합니다.

1. 순한 세제를 사용하여 온수에서 공기 튜브를 세척하십시오. 식기 세척기나 세탁기로 세척하지 마십시오.

2. 공기 튜브를 꿈꼼하게 햇군 후 직사광선 및/또는 열이 당지 않는 곳에서 건조시키십시오.

점검

손상이 있는지 정기적으로 공기 튜브를 점검하셔야 합니다. 구명, 찢어짐 또는 균열이 있으면 교체해야 합니다.

공기 튜브 재연결

호스의 건조가 완료되면, 기기에 다시 연결할 수 있습니다.

1. 공기 튜브를 기기 후면의 공기 배출구에 단단히 연결하십시오.
2. 공기 튜브의 남은 쪽 끝을 조립된 마스크에 단단히 연결하십시오.

문제 해결

문제가 있는 경우, 장치 사용 설명서 또는 www.resmed.com 의 문제 해결 항을 참조하십시오.

이 기기와 관련하여 발생하는 심각한 사고에 대해서는 ResMed 및 해당 국가의 관할 기관에 보고해야 합니다.

기술 사양

환경 조건

작동 온도:	+5°C ~ +35°C
	참고: 이 치료 기기에서생성되는 호흡용 공기 흐름의온도는 실내 온도보다 높을수 있습니다. 본 장치는극한의 주변 온도조건(40°C)에서도 안전하게유지됩니다.
작동 습도:	10~95% 상대습도, 비응결
작동 고도:	해수면 2,591 m; 기압 범위1,013 hPa ~ 738 hPa
보관 및 운송 온도:	-20°C ~ +60°C
보관 및 운송 습도:	5~95% 상대습도, 비응결

전자기 호환성 / 공기 튜브의 흐름 저항 및 규정 준수 값 기기 사용 설명서 또는 ResMed.com을 참조하십시오.

온도

온도 범위: +16 \~ +30°C

차단: +41°C

작동 압력 범위

추천 최대 압력 30 cm H₂O(30 hPa)

물리적

공기 튜브	재질	길이	내경
ClimateLineAir	유연성 플라스틱 및 전기 부품	2 m	15 mm
ClimateLineAirOxy	유연성 플라스틱 및 전기 부품	1.9 m	19 mm

설계 수명

ClimateLineAir, ClimateLineAir Oxy 6개월

기호

다음 기호들이 제품이나 포장에 표시될 수 있습니다.

제조업체. EC REP 유럽 공인 대리점. REF 카탈로그 번호. LOT 배치 코드. Rx Only 처방전 필요(미국 연방법에 따라 본 장치는 의사에 의해 또는 의사의 주문에 의해서만 판매될 수 있습니다). 습도 제한. 온도 제한.

70 106 kPa 106 대기압 제한. e 중국 오염 관리 로고 1. 10 20 중국 오염 관리 로고 2. 수입업체. 의료기기.

ResMed.com/symbols에서 기호 용어집을 확인하십시오.

환경 정보

이 기계는 미분류 생활 폐기물이 아니라 별도로 폐기되어야 합니다. 기기를 폐기하려면, 귀 지역에서 이용 가능한 적절한 수거, 재사용 및 재활용 시스템을 이용해야 합니다. 이러한 수거, 재사용 및 재활용 시스템의 이용은 천연자원에 대한 부담을 줄이고 유해 물질이 환경을 파괴시키는 것을 방지하도록 고안되었습니다.

이러한 폐기 시스템에 대한 정보가 필요하면, 현지의 폐기물 관리기관에 문의하십시오. 쓰레기통에 X 표시를 한 기호는 이러한 폐기 시스템을 사용하도록 권고하는 것입니다. ResMed 기계의 수거 및 폐기에 대한 정보가 필요하면, ResMed 사무소나 현지 대리점에 문의하거나
