MANUAL DE USUARIO 47002 GARDENA

Traducción de las instrucciones de empleo originales. Los niños a partir de los 8 años y en adelante así como personas con discapacidad física, sensoria o mental, o bien con falta de experiencia y conocimientos sólo pueden usar el producto bajo la supervisión de una persona responsable, o si son instruidas en cuanto al empleo seguro del producto y comprenden los posibles peligros resultantes. Los niños deberán ser vigilados para asegurarse de que no pueden jugar con el producto. Los niños sólo pueden limpiar o mantener el producto bajo vigilancia de una persona res- ponsable. El uso de este producto está indicado para jóvenes mayores de 16 años. Nunca utilice el producto si usted está cansado o enfermo, ha tomado alcohol, drogas o medicinas. 1762-20.960.01.indd 32 23.09.19 14:57ES

¡PELIGRO! ¡Descarga eléctrica! Si el enchufe presenta algún corte, es posible que penetre en el entorno eléctrico humedad a través del cable de alimentación a red y genere un cortocircuito.

No practique cortes jamás en el enchufe (p. ej., para pasarlo por la pared). v No tire nunca del cable, desconecte la bomba desenchufándola en su base. v Si la línea de conexión a la red de este aparato presentara daños, se deberá sustituir por el fabricante o su servicio técnico o por una persona con una for- mación equivalente, con el fin de evitar así posibles peligros. Los enchufes a la red y los acoplamientos deben estar protegidos contra las salpicaduras de agua. Asegúrese de que las conexiones eléctricas se encuentren en la zona a prueba de inunda ciones. Proteja el enchufe a la red y el cable de conexión a la red contra el calor, aceites y cantos agudos. Observe la tensión de la red. Los datos de la placa de características deben corresponderse con los datos de la corriente de la red. La conexión principal de la bomba debe ser desconectada cuando personas o animales están utilizando la piscina. El cable de conexión a la red no debe usarse para sujetar ni para transportar la bomba. Para sumergir o para extraer la bomba debe usar el tubo telescópico. Otra opción consiste en sujetar una cuerda a la bomba para sumergir, izar y asegurar la bomba para depósitos de aguas pluviales. Compruebe a intervalos regulares de tiempo la tubería de conexión. Antes de cada uso, se debe efectuar un control visual de la bomba (en especial del cable de conexión a la red y del enchufe a la red). No está permitido el uso de una bomba defectuiosa. En caso de defectos, debe hacerse controlar la bomba por el servicio postventa de GARDENA. No desmonte la bomba más de lo que estaba en el momento de entrega. Tras realizar el mantenimiento, asegúrese de que todas las piezas estén atornilla- das antes del uso. Si se utilizan nuestras bombas con un generador, deberán observarse las adver- tencias del fabricante del generador. Seguridad personal ¡PELIGRO! ¡Peligro de asfixia! Las piezas pequeñas se pueden ingerir con facilidad. Los niños peque- ños corren el riesgo de asfixiarse con la bolsa. Por este motivo, manten- ga a los niños pequeños alejados del lugar de montaje. Observe el nivel mínimo del agua según los datos de la bomba. Solo para ref. 1762 / 1764: No dejar funcionar la bomba más de 10 minutos contra el lado de impulsión cerrado. Las arenas y otras materias abrasivas aceleran el desgaste y disminuyen el rendimiento de la bomba. La bomba no se puede hacer funcionar sin el filtro. El interruptor-flotador solo debe accionarse fuera del agua. No debe retirarse la manguera durante el funcionamiento. Deje enfriar la bomba antes de solucionar el problema. ¡IMPORTANTE! Lea las instrucciones de uso y guárdelas a mano para su consulta posterior. Explicación de los símbolos en el producto: Lea las instrucciones de empleo. Avisos generales de seguridad Seguridad eléctrica ¡PELIGRO! ¡Descarga eléctrica! Riesgo de lesión por corriente eléctrica. v El producto se debe alimentar a través de un dispositivo de corriente residual (RCD) con una corriente nominal residual de funcionamiento no superior a 30 mA. ¡PELIGRO! ¡Riesgo de lesión! Riesgo de lesión por corriente eléctrica. v Desconecte el producto de la red eléctrica antes de realizar trabajos de mantenimiento o de sustituir componentes. La toma de corriente debe encontrarse dentro de su campo visual. Funcionamiento seguro La temperatura del agua no debe superar los 35 °C. Si se encuentran personas en el agua, no debe utilizarse la bomba. La presencia de suciedad en el líquido puede deberse a una fuga de lubricante. Interruptor diferencial Seguro contra el funcionamiento en seco: Si el nivel de agua es demasiado bajo, la bomba se desconecta automáticamente. v Sumerja la bomba a mayor profundidad. Disyuntor térmico de seguridad: En caso de sobrecarga, el disyuntor térmico integrado para proteger el motor desconecta la bomba. Cuando el motor se ha enfriado suficientemente, la bomba vuelve a estar lista para el funcionamiento. Evacuación automática del aire Esta bomba está equipada con una válvula de purga que extrae posibles burbu- jas de aire que hayan quedado en la bomba. Por motivos funcionales es posible que salga una pequeña cantidad de agua por debajo del asa. Avisos adicionales de seguridad Seguridad eléctrica ¡PELIGRO! ¡Parada cardiaca! Este producto genera un campo electromagnético durante el funciona- miento. Este campo puede influir, bajo determinadas circunstancias, en el modo de funcionamiento de implantes médicos activos o pasivos. Con el fin de evitar el riesgo de situaciones que pudieran conllevar lesiones graves o incluso mortales, las personas que lleven un implante médico deberán consultar al médico y fabricante del implante antes de usar este producto. Cable En el caso de utilizar cables de prolongación, se deben tener en cuenta las secciones transversales mínimas de la siguiente tabla: Tensión Longitud del cable Sección transversal 230 – 240 V / 50 Hz Hasta 20 m 1,5 mm

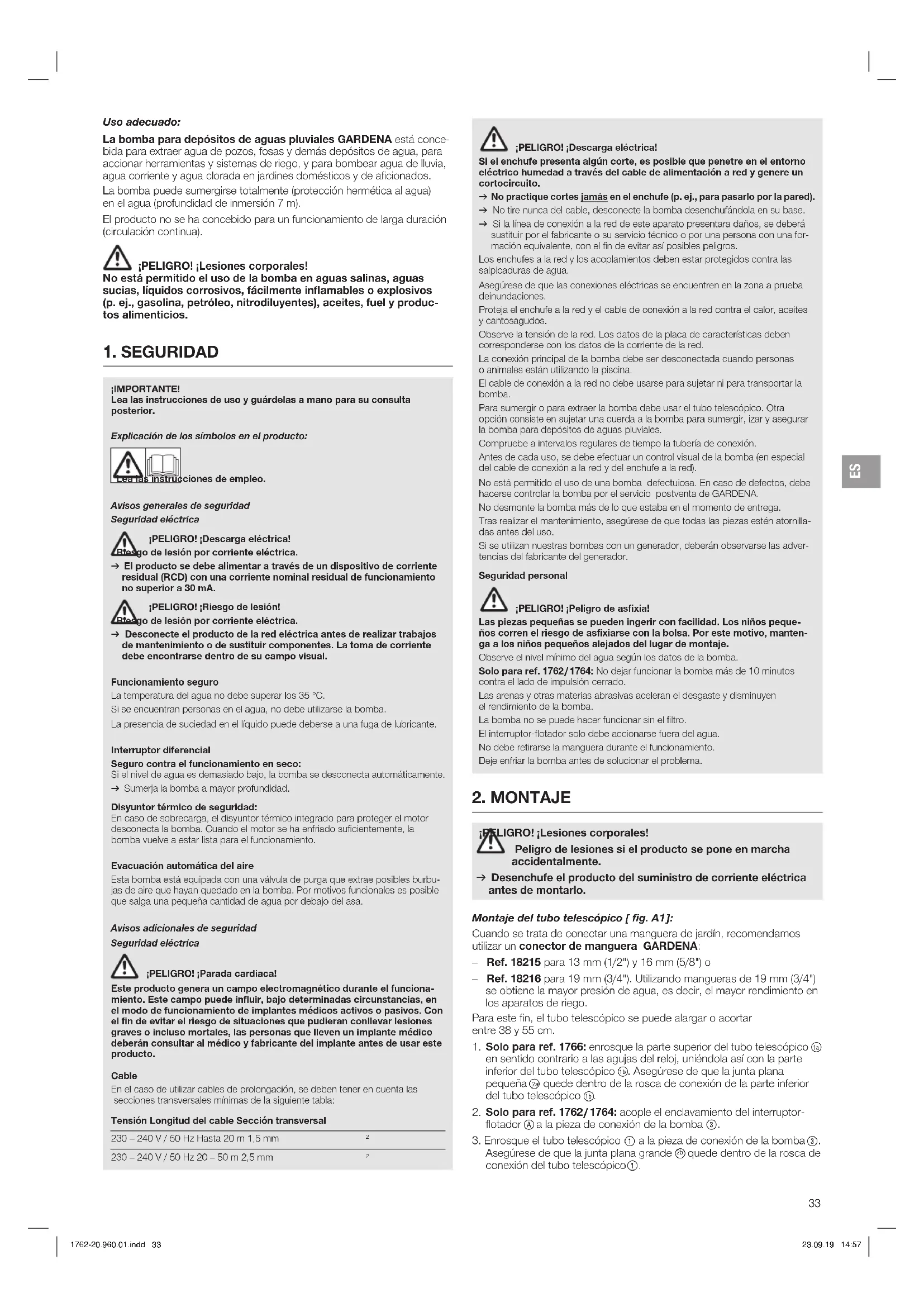

Uso adecuado: La bomba para depósitos de aguas pluviales GARDENA está conce- bida para extraer agua de pozos, fosas y demás depósitos de agua, para accionar herramientas y sistemas de riego, y para bombear agua de lluvia, agua corriente y agua clorada en jardines domésticos y de aficionados. La bomba puede sumergirse totalmente (protección hermética al agua) en el agua (profundidad de inmersión 7 m). El producto no se ha concebido para un funcionamiento de larga duración (circulación continua).

¡PELIGRO! ¡Lesiones corporales! No está permitido el uso de la bomba en aguas salinas, aguas sucias, líquidos corrosivos, fácilmente inflamables oexplosivos (p. ej., gasolina, petróleo, nitrodiluyentes), aceites, fuel y produc- tosalimenticios.

¡PELIGRO! ¡Lesiones corporales! Peligro de lesiones si el producto se pone en marcha accidentalmente. v Desenchufe el producto del suministro de corriente eléctrica antes de montarlo. Montaje del tubo telescópico [ fig. A1 ]: Cuando se trata de conectar una manguera de jardín, recomendamos utilizar un conector de manguera GARDENA: – Ref. 18215 para 13 mm (1/2") y 16 mm (5/8") o – Ref. 18216 para 19 mm (3/4"). Utilizando mangueras de 19 mm (3/4") se obtiene la mayor presión de agua, es decir, el mayor rendimiento en los aparatos de riego. Para este fin, el tubo telescópico se puede alargar o acortar entre 38 y 55 cm.

en sentido contrario a las agujas del reloj, uniéndola así con la parte inferior del tubo telescópico

. Asegúrese de que la junta plana pequeña

quede dentro de la rosca de conexión de la parte inferior del tubo telescópico

a la pieza de conexión de la bomba

3. Enrosque el tubo telescópico

a la pieza de conexión de la bomba

Asegúrese de que la junta plana grande

quede dentro de la rosca de conexión del tubo telescópico

4. Suelte el casquillo de apriete

5. Ajuste el tubo telescópico

a la altura deseada y vuelva a apretar el casquillo de apriete

está equipado con una válvula de cierre GARDENA

puede utilizarse también para regu- lar con precisión la potencia de la bomba.

¡PELIGRO! ¡Lesiones corporales! Peligro de lesiones si el producto se pone en marcha acci- dentalmente. v Desconecte el producto del suministro de corriente eléctrica antes de conectarlo, ajustarlo o transportarlo. Extracción de agua de un recipiente [ fig. O1 ]: La longitud del tubo telescópico

deberá ajustarse de tal modo que la bomba no toque el suelo del depósito para mantener la suciedad acumu- lada en el depósito alejada de la bomba.

en el interior del recipiente.

mediante una manguera (consulte 8. ACCESORIOS).

3. Conecte la bomba al suministro de corriente eléctrica.

¡Atención! La bomba se pone en marcha inmediatamente. Aplicaciones: En recipientes de poca profundidad [ fig. O2 ]: Si se va a utilizar la bomba para depósitos de aguas pluviales en combina- ción con un recipiente de escasa profundidad, p. ej., para vaciar una pisci- na hinchable, es posible desmontar el tubo telescópico y sustituirlo por el – macho para grifos GARDENA 33,3 mm (G 1) ref. 18202 / 18042 / 2602. La conexión de manguera de 13 mm (1/2"), 16 mm (5/8") o 19 mm (3/4") se realiza mediante el sistema de conectores Original GARDENA System o con los conectores rápidos del Profi-System GARDENA. En recipientes profundos: En caso de pozos o depósitos de gran altura (hasta como máx. 7m), la bomba no puede seguir enganchada del tubo telescópico. En estos casos, para sumergirla se debe utilizar una cuerda sujeta a la bomba. Recomendamos sujetar la manguera sin tubo telescópico a la bomba. Funcionamiento de una instalación Micro-Drip-System: Es posible el uso de una instalación Micro-Drip-System. Solo para ref. 1762: La bomba es idónea para su conexión a un sistema Micro Drip sin aparato básico. Solo para ref. 1766: A partir de100 l/h, la bomba funciona en régimen continuo. Por debajo de este caudal, la bomba se conecta y desconecta repetidamente y cambia al programa de pequeñas cantidades. Funcionamiento con un aspersor: Artículo Caudal / pre- sión máx. en el aspersor Superficie de riego máx. Aspersores posi- bles Longitud de manguera máx. 19 mm (3/4") 13 mm (1/2")

570 l/h / 0,8 bar 30 m² Aqua (S) 30 m 10 m 1764 / 1766 750 l/h / 1,8 bar 90 m² Aqua (S, M, L), AquaZoom (S, M, Compact) 35 m 15 m Solo para ref. 1762 / 1764: Funcionamiento automático con interruptor-flotador [ fig. O3 ]: Para que la bomba se desconecte automáticamente cuando ya no siga habiendo agua para bombear, el interruptor- flotador

deberá poderse mover libremente sobre la superficie de agua. Ajuste del interruptor de flotador [ fig. O4 ]: La altura máxima de conexión y la altura mínima de desconexión (consulte 7. DATOS TÉCNICOS) se pueden adaptar presionando el cable del interruptor-flotador en el bloqueo del interruptor- flotador.

• Cuanto más corto sea el cable entre el interruptor-flotador

, más baja será la altura de conexión y más alta la altura de desconexión. v Inserte el cable del interruptor-flotador

en la abertura del enclava- miento del interruptor-flotador

, ejerciendo una ligera presión. ¡ATENCIÓN! Para garantizar la conexión y desconexión del interruptor-flota- dor, la longitud del cable entre el interruptor-flotador y el bloqueo del interruptor- flotador deberá ser de al menos 10 cm. Funcionamiento manual [ fig. O5 ]: La bomba permanece en funcionamiento constante, ya que se puentea el interruptor-flotador. Con ello se desactiva el seguro contra el funcionamiento en seco de la bomba.

, ejerciendo una ligera presión y asegurándose de que el cable discurra hacia abajo.

2. Coloque la bomba de pie dentro del agua, de manera que quede

garantizada su estabilidad, o sumérjala en el pozo o la fosa mediante una cuerda previamente atada a la bomba.

3. Conecte la bomba al suministro de corriente eléctrica.

¡Atención! La bomba se pone en marcha inmediatamente. La altura mín. de agua restante (consulte 7. DATOS TÉCNICOS) solo se alcanza con el modo de funcionamiento manual, porque el interruptor- flotador desconecta la bomba antes de llegar a esta altura si el funciona- miento es automático. Solo para ref. 1766: Servicio automático: La bomba bombea y se desconecta automáticamente en cuando no se extraiga más agua. Por efecto de la válvula antirretorno integrada, se mantiene la presión en la manguera hasta que esta empieza a succionar agua. Al extraer agua por la manguera (la presión en la manguera cae por debajo de aprox. 1,5 bar), la bomba se conectará automáticamente. Programa de pequeñas cantidades y aviso de goteo de agua: Aviso de goteo de agua: El control de flujo desconecta la bomba en cuando no se extraiga más agua. En el caso de falta de estanqueidad en el lado de presión (p. ej., una manguera o llave de paso de agua que no son estancas), la bomba se conecta y desconecta a intervalos más breves de tiempo. Si la bomba se conecta y vuelva a desconectar con una frecuencia superior a 7 veces en 2 minutos (para una fuga 6 l /h), se desconectará automáticamente. Después de haber restablecido la estanquei-dad en el lado de presión, se ha de desenchufar y volver a enchufar la bomba para que se pueda utilizar de nuevo. Programa de pequeñas cantidades: Para que la bomba no se desconecte antes de tiempo si se quiere utilizar con cantidades pequeñas de agua (p. ej. riego por goteo), no se activará el aviso de goteo de agua hasta después de 60 minutos (programa de pequeñas cantidades). La conexión y desconexión cíclica de la bomba durante el pro- grama de pequeñas cantidades no afecta a la vida útil de la bomba. En caso de riego por goteo continuo: Si el programa de pequeñas cantidades fuera a durar más de 60 minutos, se deberá interrumpir el riego, antes de transcurrir los 60 minutos, por lo menos durante 5 minutos. A continuación se puede volver a utilizar el programa de pequeñas cantidades durante otros 60 minutos.

¡PELIGRO! ¡Lesiones corporales! Peligro de lesiones si el producto se pone en marcha acci- dentalmente. v Desenchufe el producto del suministro de corriente eléctrica antes de someterlo a trabajos de mantenimiento. Limpieza del filtro [ fig. M1 ]: A fin de garantizar un funcionamiento duradero y sin problemas, se deberá limpiar el filtro

a intervalos regulares de tiempo. Después de extraer agua sucia tiene que limpiarse el filtro

1/4 de vuelta en sentido horario y extráigalo (cierre bayoneta).

procediendo en la secuencia inversa. La bomba no se puede hacer funcionar sin el filtro. Enjuague de la bomba: Si se ha bombeado agua clorada, es necesario enjuagar la bomba.

1. Bombee agua templada (máx. 35 °C), a la que puede añadir un deter-

gente suave (p. ej., líquido lavavajillas), hasta que el agua bombeada salga clara.

2. Elimine los restos siguiendo las pautas de la ley de eliminación de

Puesta fuera de servicio: ¡La bomba no está protegida contra las heladas! El producto se deberá guardar fuera del alcance de los niños.

1. Desenchufe la bomba del suministro de corriente eléctrica.

2. Desenrosque el tubo telescópico/la manguera de presión.

3. Abra completamente la válvula de cierre del tubo telescópico.

4. Sostenga la bomba en posición vertical y deje que salga el agua

de su interior. Solo para ref. 1766: gire la bomba poniéndola boca abajo hasta que no salga más agua.

5. Limpie la bomba (consulte 4. MANTENIMIENTO).

6. Guarde la bomba y el tubo telescópico en un lugar seco,

cerrado y a prueba de heladas. Cómo eliminar el producto usado: (según normativa Directiva 2012/19/UE) El producto no deberá eliminarse con la basura doméstica normal. Se deberá eliminar según las normativas medioambientales vigen- tes locales. ¡IMPORTANTE! v Elimine el producto a través o por medio del puesto recolector de reciclaje del municipio respectivo.

6. SOLUCIÓN DE AVERÍAS

¡PELIGRO! ¡Lesiones corporales! Peligro de lesiones si el producto se pone en marcha accidentalmente. v Desenchufe el producto del suministro de corriente eléctrica antes de solucionar problemas. Problema Posible causa SoluciónLa bomba marcha, pero no extrae aguaEl aire no puede salir, porque la tubería de impulsión está cerrada. (Eventualmente man-guera de impulsión doblada).v Abra la línea de impulsión (p. ej., válvula de cierre, apa-ratos de extracción).La válvula de cierre está cerrada.v Abra la válvula de cierre.Bolsa de aire en la base. v Espere aprox. 60 segundos hasta que la bomba se haya autopurgado (si es necesario, desconéctela y conéctela).El filtro está obstruido. v Limpie el filtro (consulte 4. MANTENIMIENTO).Nivel del agua por debajo del nivel mínimo en la puesta en marcha.v Sumerja la bomba a mayor profun didad.La bomba no arranca o se para bruscamente durante la marchaEl disyuntor térmico de seguri-dad ha desconectado la bomba por sobrecalentamiento.v Limpie el filtro (consulte 4. MANTENIMIENTO). Tenga en cuenta que el líquido no puede superar una tempera-tura máxima de 35 °CBomba sin corriente. v Compruebe los fusibles y las conexiones eléctricas por enchufe.Problema Posible causa SoluciónLa bomba no arranca o se para bruscamente durante la marchaSe ha disparado el interruptor diferencial RCD (corriente resi-dual).v Desconecte la bomba de la red eléctrica y diríjase al ser-vicio técnico de GARDENA.Solo para ref. 1766: Se ha activado el aviso de goteo de agua. Se ha superado la duración máxima del aviso de goteo de agua (programa de pequeñas cantidades 60 min.).v En caso de utilizar el progra-ma de pequeñas cantidades, acorte la duración de riego ointerrumpa el funciona-miento durante 5 minutos. Aumente el consumo de agua. Desenchufe la herra-mienta.Fuga en el lado de presión. v Repare cualquier fuga que haya en el lado de presión.La bomba funciona, pero la potencia de bombeo disminuyeEl filtro está obstruido. v Limpie el filtro (consulte 4. MANTENIMIENTO). NOTA: En caso de avería, rogamos dirigirse a su Centro de Servicio Técnico de GARDENA. Únicamente los Centros de Servicio Técnico de GARDENA, así como los distribuidores autorizados por GARDENA, pueden realizar reparaciones en sus productos.

Bomba para depósitos aguas pluviales Unidad Valor (ref. 1762)Valor (ref. 1764)Valor (ref. 1766) Potencia nominal W 400 550 550 Tensión a la red V (AC) 230 230 230 Frecuencia de la red Hz 50 50 50 Caudal máx. l/h 4000 4700 4700 Presión máx. / Alt. elevación máx.bar / 1,3 / 2,3 / 2,3 /

Prof. inmersión máx. m 7 7 7 Altura del agua residual mm 5 5 5 Presión de conexión bar – – 1,5 Prof. inmersión mín. en la puesta en marcha (aprox.)mm 60 60 60 Cable de conexión m 10 (H05RN-F) 10 (H05RN-F) 10 (H07RN-F) Peso sin cable (aprox.) kg 3,5 4,9 5,9 Temperatura máx. del medio °C 35 35 35

Servicio: Póngase en contacto por favor con la dirección postal indicada en el dorso. Declaración de garantía: En el caso de una reclamación de garantía, no se le aplicará ningún cargo por los servicios prestados. GARDENA Manufacturing GmbH concede para todos los productos nue- vos originales GARDENA una garantía de 2 años a partir de la fecha de compra al distribuidor, siempre y cuando los productos hayan sido utiliza- dos exclusivamente para usos particulares. Esta garantía de fábrica no está disponible para productos adquiridos en el mercado paralelo. Esta garantía cubre todos los defectos esenciales del producto que hayan sido originados de manera demostrable por defectos de materiales o de fabri- 1762-20.960.01.indd 35 23.09.19 14:57ES

cación. Esta garantía se cumple suministrando un producto de sustitución totalmente funcional o reparando el producto defectuoso que nos envíe de forma gratuita, nos reservamos el derecho a elegir entre estas dos opciones. Este servicio está sujeto a las siguientes disposiciones:

• El producto se ha utilizado para el propósito previsto, según las recomendaciones que aparecen en las instrucciones de operación.

• Ni el cliente ni terceros han intentado abrir o reparar el producto.

• Para el funcionamiento se han utilizado exclusivamente recambios y piezas de desgaste originales de GARDENA.

• Se presenta el tique de compra. El deterioro gradual por efecto del uso de las piezas y componentes (por ejemplo, cuchillas, piezas de sujeción de las cuchillas, turbinas, bombillas, correas trapezoidales y dentadas, rodetes, filtros de aire, bujías), los cam- bios de aspecto y las piezas de desgaste y consumo frecuente quedan excluidas de la garantía. Esta garantía de fábrica se limita al suministro de recambios y a la repara- ción conforme a las condiciones mencionadas anteriormente. La garantía de fábrica no puede utilizarse como base para reclamar otros derechos al fabricante, como una indemnización por daños y perjuicios. Esta garantía de fábrica no afecta los derechos de garantía legal y contractual existen- tes frente al distribuidor / vendedor. La garantía de fábrica está sujeta a la legislación de la República Federal de Alemania. Si su caso queda cubierto por la garantía, envíe en un paquete debida- mente franqueado el producto defectuoso, junto con una copia del tique de compra y una descripción del defecto, a la dirección del servicio de atención al cliente de GARDENA. Piezas de desgaste: El rodete y el filtro son piezas de desgaste y, por lo tanto, están excluidas de la garantía.
