GEBRUIKSAANWIJZING 47002 GARDENA

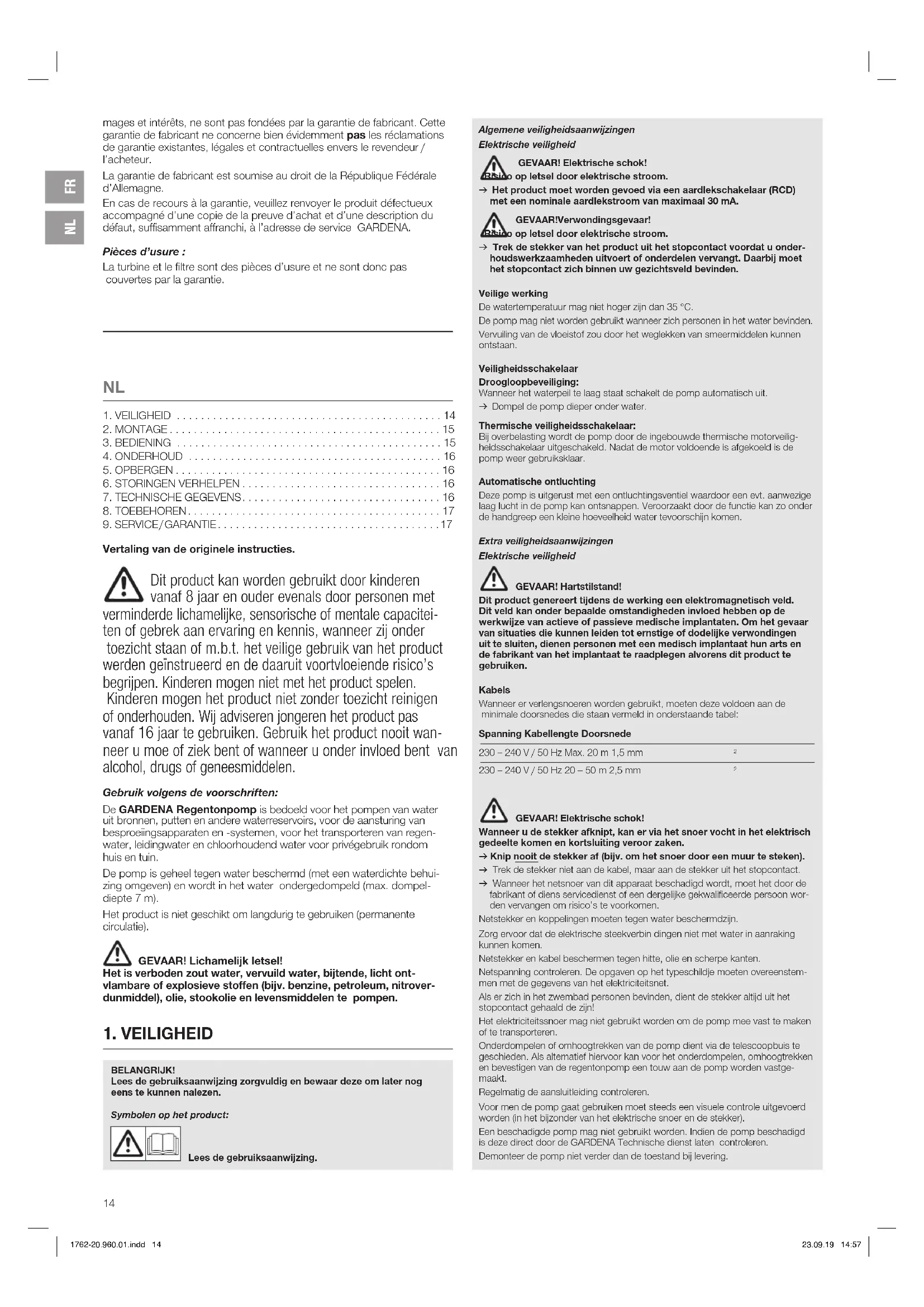

Vertaling van de originele instructies. Dit product kan worden gebruikt door kinderen vanaf 8 jaar en ouder evenals door personen met verminderde lichamelijke, sensorische of mentale capacitei- ten of gebrek aan ervaring en kennis, wanneer zij onder toezicht staan of m.b.t. het veilige gebruik van het product werden geïnstrueerd en de daaruit voortvloeiende risico’s begrijpen. Kinderen mogen niet met het product spelen. Kinderen mogen het product niet zonder toezicht reinigen of onderhouden. Wij adviseren jongeren het product pas vanaf 16 jaar te gebruiken. Gebruik het product nooit wan- neer u moe of ziek bent of wanneer u onder invloed bent van alcohol, drugs of geneesmiddelen. Gebruik volgens de voorschriften: De GARDENA Regentonpomp is bedoeld voor het pompen van water uit bronnen, putten en andere waterreservoirs, voor de aansturing van besproeiingsapparaten en -systemen, voor het transporteren van regen- water, leidingwater en chloorhoudend water voor privégebruik rondom huis en tuin. De pomp is geheel tegen water beschermd (met een waterdichte behui- zing omgeven) en wordt in het water ondergedompeld (max.dompel- diepte 7 m). Het product is niet geschikt om langdurig te gebruiken (permanente circulatie).

GEVAAR! Lichamelijk letsel! Het is verboden zout water, vervuild water, bijtende, licht ont- vlambare of explosieve stoffen (bijv. benzine, petroleum, nitrover- dunmiddel), olie, stookolie en levensmiddelen te pompen. Algemene veiligheidsaanwijzingen Elektrische veiligheid GEVAAR! Elektrische schok! Risico op letsel door elektrische stroom. v Het product moet worden gevoed via een aardlekschakelaar (RCD) met een nominale aardlekstroom van maximaal 30 mA. GEVAAR! Verwondingsgevaar! Risico op letsel door elektrische stroom. v Trek de stekker van het product uit het stopcontact voordat u onder- houdswerkzaamheden uitvoert of onderdelen vervangt. Daarbij moet het stopcontact zich binnen uw gezichtsveld bevinden. Veilige werking De watertemperatuur mag niet hoger zijn dan 35 °C. De pomp mag niet worden gebruikt wanneer zich personen in het water bevinden. Vervuiling van de vloeistof zou door het weglekken van smeermiddelen kunnen ontstaan. Veiligheidsschakelaar Droogloopbeveiliging: Wanneer het waterpeil te laag staat schakelt de pomp automatisch uit. v Dompel de pomp dieper onder water. Thermische veiligheidsschakelaar: Bij overbelasting wordt de pomp door de ingebouwde thermische motorveilig- heidsschakelaar uitgeschakeld. Nadat de motor voldoende is afgekoeld is de pomp weer gebruiksklaar. Automatische ontluchting Deze pomp is uitgerust met een ontluchtingsventiel waardoor een evt. aanwezige laag lucht in de pomp kan ontsnappen. Veroorzaakt door de functie kan zo onder de handgreep een kleine hoeveelheid water tevoorschijn komen. Extra veiligheidsaanwijzingen Elektrische veiligheid GEVAAR! Hartstilstand! Dit product genereert tijdens de werking een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden invloed hebben op de werkwijze van actieve of passieve medische implantaten. Om het gevaar van situaties die kunnen leiden tot ernstige of dodelijke verwondingen uit te sluiten, dienen personen met een medisch implantaat hun arts en de fabrikant van het implantaat te raadplegen alvorens dit product te gebruiken. Kabels Wanneer er verlengsnoeren worden gebruikt, moeten deze voldoen aan de minimale doorsnedes die staan vermeld in onderstaande tabel: Spanning Kabellengte Doorsnede 230 – 240 V / 50 Hz Max. 20 m 1,5 mm

GEVAAR! Elektrische schok! Wanneer u de stekker afknipt, kan er via het snoer vocht in het elektrisch gedeelte komen en kortsluiting veroor zaken. v Knip nooit de stekker af (bijv. om het snoer door een muur te steken). v Trek de stekker niet aan de kabel, maar aan de stekker uit het stopcontact. v Wanneer het netsnoer van dit apparaat beschadigd wordt, moet het door de fabrikant of diens servicedienst of een dergelijke gekwalificeerde persoon wor- den vervangen om risico’s te voorkomen. Netstekker en koppelingen moeten tegen water beschermdzijn. Zorg ervoor dat de elektrische steekverbin dingen niet met water in aanraking kunnen komen. Netstekker en kabel beschermen tegen hitte, olie en scherpe kanten. Netspanning controleren. De opgaven op het typeschildje moeten overeenstem- men met de gegevens van het elektriciteitsnet. Als er zich in het zwembad personen bevinden, dient de stekker altijd uit het stopcontact gehaald de zijn! Het elektriciteitssnoer mag niet gebruikt worden om de pomp mee vast te maken of te transporteren. Onderdompelen of omhoogtrekken van de pomp dient via de telescoopbuis te geschieden. Als alternatief hiervoor kan voor het onderdompelen, omhoogtrekken en bevestigen van de regentonpomp een touw aan de pomp worden vastge- maakt. Regelmatig de aansluitleiding controleren. Voor men de pomp gaat gebruiken moet steeds een visuele controle uitgevoerd worden (in het bijzonder van het elektrische snoer en de stekker). Een beschadigde pomp mag niet gebruikt worden. Indien de pomp beschadigd is deze direct door de GARDENA Technische dienst laten controleren. Demonteer de pomp niet verder dan de toestand bij levering. BELANGRIJK! Lees de gebruiksaanwijzing zorgvuldig en bewaar deze om later nog eens te kunnen nalezen. Symbolen op het product: Lees de gebruiksaanwijzing.

Zorg er vóór gebruik na onderhoud voor, dat alle onderdelen zijn vastgeschroefd. Wanneer onze pompen met een generator worden gebruikt, moeten de waar- schuwingen van de fabrikant van de generator in acht worden genomen Persoonlijke veiligheid GEVAAR! Verstikkingsgevaar! Kleinere onderdelen kunnen gemakkelijk worden ingeslikt. De polyzak vormt een verstikkingsgevaar voor kleine kinderen. Houd kleine kinderen tijdens de montage uit de buurt. Let op de minimale waterstand conform de pompgegevens. Alleen voor art. 1762 / 1764: De pomp niet langer dan 10 minuten tegen geslo- ten perszijde laten lopen. Zand en andere schurende stoffen in de doorvoervloeistof leiden tot snellere slijtage en capaciteitsvermindering van de pomp. De pomp mag niet zonder het filter worden gebruikt. De vlotterschakelaar mag alleen buiten het water worden bediend. De slang mag tijdens het gebruik niet van de pomp worden afgetrokken. Laat de pomp afkoelen voordat u storingen verhelpt.

GEVAAR! Lichamelijk letsel! Verwondingsgevaar wanneer het product onopzettelijk start. v Trek de stekker van het product uit het stopcontact voordat uhet product monteert. Telescoopbuis monteren [ afb. A1 ]: Voor het aansluiten van een tuinslang, adviseren wij een GARDENA-Slangaansluiting: – Art. 18215 voor 13 mm (1/2") en 16 mm (5/8") resp – Art. 18216 voor 19 mm (3/4"). Bij gebruik van 19 mm (3/4")- slang - leidingen is de uitvoerhoeveelheid het grootst. De telescoopbuis is instelbaar tussen 38 – 55 cm.

1. Alleen voor art. 1766: Schroef het bovenste deel van de telescoop-

tegen de wijzers van de klok in op het onderste deel van de telescoopbuis

. Let er daarbij op dat de kleine platte afdichting

het aansluitschroefdraad van het onderste deel van de telescoopbuis

2. Alleen voor art. 1762 / 1764: Steek de vergrendeling van de vlotter-

op de pompaansluiting

op de pompaansluiting

. Let er daarbij op dat de grote platte afdichting

in het aansluitschroefdraad van de telescoopbuis

van de telescoopbuis

op de gewenste hoogte in en draai de klemhuls

6. Verbind de tuinslang met de telescoopbuis

is uitgerust met een GARDENA Afsluitventiel

kan ook worden gebruikt voor een fijne regulering van het pompvermogen.

GEVAAR! Lichamelijk letsel! Verwondingsgevaar wanneer het product onopzettelijk start. v Trek de stekker van het product uit het stopcontact voordat uhet product aansluit, instelt of transporteert. Water uit een reservoir pompen [ afb. O1 ]: De lengte van de telescoopbuis

moet zo worden ingesteld, dat de pomp niet op de bodem van het reservoir staat, zodat de pomp het vuil in het reservoir niet aanzuigt.

1. Hang de pomp aan de telescoopbuis

met een slang indien nodig (zie 8. TOEBEHOREN).

3. Steek de stekker van de pomp in het stopcontact.

Let op! De pomp begint direct te lopen. Toepassingen: In ondiepe reservoirs [ afb. O2 ]: Wanneer de regentonpomp in ondiepe reservoirs wordt gebruikt, bijv. om een kinderbadje leeg te pompen, kan de telescoopbuis worden gede- monteerd en door het – GARDENA kraanstuk 33,3 mm (G 1) art. 18202 / 18042 / 2602 worden vervangen. De slang 13 mm (1/2"), 16 mm (5/8") of 19 mm (3/4") wordt aangesloten m.b.v. de Original GARDENA System of GARDENA Prof-System slangstukken. In diepe reservoirs: Bij diepere reservoirs (tot max. 7 m), kan de pomp niet meer aan de teles- coopbuis worden gehangen. Dan moet de pomp via een touw dat aan de pomp wordt bevestigd, in het reservoir worden gedompeld. Wij adviseren de slang zonder telescoopbuis aan de pomp te bevestigen. Bij gebruik van een Micro-Drip-System installatie: Het bedrijf van een Micro-Drip-System installatie is mogelijk. Alleen voor art. 1762: De pomp is bij uitstek geschikt voor aansluiting op een Micro-Drip-System-installatie zonder basisapparaat. Alleen voor art. 1766: Vanaf 100 l/h loopt de pomp continu. Bij een kleinere hoeveelheid schakelt de pomp vaak in en uit en gaat over op het programma voor kleine hoeveelheden. Gebruik met een sproeier: Artikel Max. door- stroming / druk op de sproeier Max. besproei- ingsopper- vlak Mogelijke sproeiers Max. aanbevolen slanglengte 19 mm (3/4") 13 mm (1/2")

570 l/h / 0,8 bar 30 m² Aqua (S) 30 m 10 m 1764 / 1766 750 l/h / 1,8 bar 90 m² Aqua (S, M, L), AquaZoom (S, M, Compact) 35 m 15 m Alleen voor art. 1762 / 1764: Automatische modus met vlotterschakelaar [ afb. O3 ]: Omdat de pomp bij het uitblijven van pompvloeistof automatisch uitschakelt, moet de vlotterschakelaar

zich vrij op het water- oppervlak kunnen bewegen. Instellen van de in- en uitschakelhoogte [ afb. O4 ]: De maximale inschakelhoogte en minimale uitschakelhoogte (zie

7. TECHNISCHE GEGEVENS) kunnen worden aangepast, door de

kabel van de vlotterschakelaar in de vlotterschakelaarver grendeling te drukken.

• Hoe korter de kabel tussen de vlotterschakelaar

en de vergrendeling van de vlotterschakelaar

is, des te lager wordt de inschakelhoogte en des te hoger wordt de uitschakelhoogte. v Druk de kabel van de vlotterschakelaar

in de opening van de ver- grendeling van de vlotterschakelaar

LET OP! Om ervoor te zorgen dat het in- en uitschakelen van de vlotter- schakelaar gewaarborgd is, moet de kabellengte tussen vlot- terschakelaar en vlotterschakelaarvergrendeling min. 10 cm bedragen. Handmatige modus [ afb. O5 ]: De pomp werkt continu, omdat de vlotterschakelaar wordt overbrugd. Daardoor wordt de droogloopbeveiliging van de pomp gedeactiveerd.

1. Druk de vlotterschakelaar

met de kabel naar beneden op de vergrendeling van de vlotterschakelaar

2. Plaats de pomp stevig staand in het water – of – dompel de pomp

met een aan de pomp bevestigd touw in een bron of put.

3. Steek de stekker van de pomp in het stopcontact.

Let op! De pomp begint direct te lopen. De min. resterende waterhoogte (zie 7. TECHNISCHE GEGEVENS) wordt alleen bereikt in de handmatige modus, omdat de vlotterschakelaar in de automatische modus de pomp al voortijdig uitschakelt. Alleen voor art. 1766: Automatisch bedrijf: De pomp schakelt automatisch uit, zodra geen water meer wordt aange- zogen. 1762-20.960.01.indd 15 23.09.19 14:57NL

De druk blijft vanwege de geïntegreerde terugslagklep net zo lang in de slang behouden, tot water via de slang wordt afgepompt. Wanneer boven de slang water wordt aangezogen (de druk in de slang valt onder ca. 1,5 bar), schakelt de pomp automatisch in. Programma voor kleine hoeveelheden en lekwaterwaarschuwing: Lekwaterwaarschuwing: De doorvoercontrole schakelt de pomp uit, zodra er geen water meer wordt getapt. Bij lekkage aan de drukkant (bijv. bij een lekke drukslang of waterkraan) schakelt de pomp met korte tussenpozen in en uit. Wanneer de pomp vaker dan 7 x in 2 minuten (bij een lekkage < 6 l / h) in- en uitschakelt, schakelt de pomp helemaal uit. Wanneer de lekkage aan de drukkant is verholpen, moet de pompstekker uit- en weer ingesto- ken worden om hem weer klaar voor gebruik te maken. Programma voor kleine hoeveelheden: Om ervoor te zorgen dat de pomp bij een ongewilde toepassing met kleine hoeveelheden (bijv. druppelbewateringssystemen)niet voortijdig uitschakelt, wordt de lekwaterwaarschuwing pas na 60minuten geactiveerd (programma voor kleine hoeveelheden). Het cyclisch in- en uitschakelen van de pomp tijdens het pro- gramma voor kleine hoeveelheden heeft geen invloed op de levensduur van de pomp. Bij een continu werkend druppelbewateringssysteem: Wanneer het programma voor kleine hoeveel heden langer dan 60 min. moet worden gebruikt, moet de bewatering vóór het verstrijken van de 60minuten gedurende ten minste 5 minuten worden onderbroken. Daarna kan het programma voor kleine hoeveelheden weer gedurende 60minuten worden gebruikt.

GEVAAR! Lichamelijk letsel! Verwondingsgevaar wanneer het product onopzettelijk start. v Trek de stekker van het product uit het stopcontact voordat uhet product onderhoudt. Filter reinigen [ afb. M1 ]: Om een langdurige, probleemloze werking te waarborgen, moet de filter

met regelmatige tussenpozen worden gereinigd. Na het aanzuigen van vuil water moet de filter

direct worden gereinigd.

een 1/4-slag tegen de wijzers van de klok in en trek deze eraf (bajonetsluiting).

onder stromend water.

weer in omgekeerde volgorde. De pomp mag niet zonder het filter worden gebruikt. Pomp doorspoelen: Na het pompen van chloorhoudend water moet de pomp worden door- gespoeld.

Pomp lauwwarm water (max. 35 °C) evtl. met toevoeging van een mild reinigingsmiddel (bijv. afwasmiddel), totdat het gepompte water helder is.

2. Voer resten af volgens de richtlijnen van de afvalverwijderingswet.

Buitenbedrijfstelling: De pomp is niet vorstbestendig! Het product moet voor kinderen ontoegankelijk worden bewaard.

1. Trek de stekker van de pomp uit het stopcontact.

2. Schroef de telescoopbuis/drukslang eraf.

3. Open het afsluitventiel van de telescoopbuis volledig.

4. Houd de pomp rechtop en laat het water uit de pomp weglopen.

Alleen voor art. 1766: Draai de pomp op de kop totdat er geen water meer uitloopt.

5. Maak de pomp schoon (zie 4. ONDERHOUD).

6. Berg de pomp en de telescoopbuis op een droge, gesloten en vorst-

bestendige plaats op. Afvoeren: (conform RL2012/19/EU) Het product mag niet met het normale huishoudelijke afval worden afgevoerd. Het moet volgens de geldende lokale milieuvoorschrif- ten worden afgevoerd. BELANGRIJK! v Voer het product via uw plaatselijke recyclingverzamelpunt af.

6. STORINGEN VERHELPEN

GEVAAR! Lichamelijk letsel! Verwondingsgevaar wanneer het product onopzettelijk start. v Trek de stekker van het product uit het stopcontact voordat ustoringen in het product verhelpt. Probleem Mogelijke oorzaak OplossingPomp loopt, maar er komt geen vloeistofLucht kan niet weg omdat persleidinggesloten is. (Er zitten knikken in drukslang).v Open de drukleiding. (bijv. afsluit ventiel, aansluitapparaten).Afsluitventiel zit dicht. v Open het afsluitventiel.Luchtbel in zuigvoet. v Wacht ca. 60 seconden totdat de pomp zichzelf heeft ont-lucht (evt. uit- / inschakelen).Filter is verstopt. v Maak de filter schoon (zie 4. ONDERHOUD).Waterhoogte bij ingebruikname onder minimale waterstand.v Dompel de pomp dieper onder.Pomp begint niet of stopt plotseling tijdens werkingThermische veiligheidsschake-laar heeft de pomp uitgescha-keld vanwege oververhitting.v Maak de filter schoon (zie 4. ONDERHOUD). Neem de maximale media-temperatuur in acht (35 °C).Pomp zonder stroom. v Controleer de zekeringen en elektrische steekverbin-dingen.Aardlekschakelaar is geactiveerd (lekstroom).v Onderbreek de stroomtoevoer naar de pomp en neem contact op met de GARDENA servicedienst.Alleen voor art. 1766: Lekwaterwaarschuwing werd geactiveerd. De maximale duur van de lekwaterwaar-schuwing (programma voor kleine hoeveelheden 60 min.) werd overschreden.v Verkort de besproeiingsduur bij gebruik van het program-ma voor kleine hoeveelheden of onderbreek het gebruik gedurende 5 minuten. Ver-hoog het waterverbruik. Trek de stekker uit het stop-contact.Lek aan drukzijde. v Verhelp lekkage aan de drukzijde.Pomp loopt, maar de door-voercapaciteit wordt minderFilter is verstopt. v Maak de filter schoon (zie 4. ONDERHOUD). AANWIJZING: Wend u bij andere storingen tot uw GARDENA servicecenter. Reparaties mogen alleen door de GARDENA servicecenters en door speciaal-zaken worden uitgevoerd, die door GARDENA zijn goedgekeurd.

7. TECHNISCHE GEGEVENS

RegentonpompEenheid Waarde (art. 1762)Waarde (art. 1764)Waarde (art. 1766) Nominaal vermogen W 400 550 550 Netspanning V (AC) 230 230 230 Netfrequentie Hz 50 50 50 Max. doorvoercapaciteit l/h 4000 4700 4700Max. druk / max. opvoerhoogtebar / 1,3 / 2,3 / 2,3 / Max. dompeldiepte m 7 7 7Restwaterhoogte mm 5 5 5 Inschakeldruk bar – – 1,5 Min. dompeldiepte bij ingebruikname (ca.)mm 60 60 60 Aansluitkabel m 10 (H05RN-F) 10 (H05RN-F) 10 (H07RN-F) Gewicht zonder kabels (ca.) kg 3,5 4,9 5,9 Max. doorvoervloeistof-temperatuur°C 35 35 351762-20.960.01.indd 16 23.09.19 14:57NL

Service: Neem contact op met het adres op de achterzijde. Garantieverklaring: In het geval van een garantieclaim worden u geen kosten in rekening gebracht voor de geleverde diensten. GARDENA Manufacturing GmbH geeft op alle nieuwe originele GARDENA producten 2 jaar garantie vanaf de eerste aankoop bij de dealer, wanneer de producten uitsluitend privé werden gebruikt. Voor producten die op een secundaire markt zijn gekocht, geldt deze fabrieksgarantie niet. Deze garantie heeft betrekking op alle belangrijke defecten van het product, die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten. Aan deze garantie wordt voldaan door levering van een volledig functioneel vervan- gend product of door gratis reparatie van het defecte product dat naar ons is verzonden; wij behouden ons het recht voor om tussen deze opties te kiezen. Deze dienst is onderworpen aan de volgende bepalingen:

• Het product is gebruikt voor het beoogde doel conform de aanbevelin- gen in de bedienings instructies.

• Noch de koper noch een derde heeft geprobeerd het product te openen of te repareren.

• Voor het gebruik worden alleen originele reser veonderdelen en slijtdelen van GARDENA toegepast.

• Overleggen van het aankoopbewijs. Normale slijtage van onderdelen en componenten (bijvoorbeeld van mes- sen, mesbevestigingsonderdelen, turbines, lichtbronnen, V-riemen en tan- driemen, rotoren, luchtfilters, bougies), optische veranderingen evenals slijt- en verbruiksdelen zijn uitgesloten van de garantie. Deze fabrieksgarantie is beperkt tot de vervangende levering en reparatie volgens de bovengenoemde voorwaarden. Andere claims tegen ons als fabrikant, bijv. een aanspraak op schadevergoeding, worden door de fabrieksgarantie niet gerechtvaardigd. Deze fabrieksgarantie tast de bestaande wettelijke en contractuele garantieaanspraken die bestaan tegenover de dealer / verkoper vanzelfsprekend niet aan. De fabrieksgarantie valt onder het recht van de Bondsrepubliek Duitsland. In geval van garantie dient u het defecte product samen met een kopie van het aankoopbewijs en een beschrijving van de fout voldoende gefran- keerd op te sturen naar het GARDENA serviceadres. Slijtdelen: Het loopwiel en de filter zijn slijtdelen en derhalve van garantie uitgesloten.
