KASUTUSJUHEND 47002 GARDENA

Instruktsioonide algupärandi tõlge. Seda toodet võivad kasutada vähemalt 8 aasta vanused ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimetega isikud ning puudulike kogemuste ja teadmistega isikud, kui neil on järelevaataja või kui neid on toote turvalise kasutamise osas juhendatud ning nad mõistavad sellest tulenevaid ohtusid. Lapsed ei tohi too- tega mängida. Puhastust ega kasutaja poolset hooldust ei tohi lapsed teha ilma järelevaatajata. Me soovitame, et toodet kasutaks vähemalt 16-aastased isikud. Ärge mitte kunagi kasutage antud toodet, kui te olete väsinud, haige või alkoho- li, uimastite või ravimite mõju all. Otstarbele vastav kasutamine: GARDENA vihmaveemahutipump on ette nähtud vee võtmiseks kaevu- dest, šahtidest ja muudest veereservuaaridest, kastmisseadmete ja -süs-

v Kui selle seadme võrguühendusjuhe on kahjustada saanud, siis ohtude vältimi- seks tuleb lasta see vahe tada tootja või tema klienditeeninduse või kellegi sarnase kvalifikatsiooniga isiku poolt. Võrgupistikud ja pistikupesad peavad olema veepritsmekindlad. Kontrollige, et elektrilised pistikühendused jääksid piirkonda, kuhu ei saa tungida vett. Pistikut ja toitejuhet tuleb kaitsta kuumuse, õli ja teravate servade eest. Pidada kinni võrgupingest. Andmeplaadile märgitud näitajad peavad vastama elektrivõrgu andmetele. Ujumisbasseinis viibimise ajal peab pumba pistik tingimata olema pistikupesast välja tõmmatud. Toitejuhet ei tohi kasutada pumba kinnitamiseks või transportimiseks. Pumba alla laskmiseks ja üles tõmbamiseks kasutada teleskooptoru. Selle alternatiivina saab vihmaveemahutipumba sukeldamiseks, ülestõmbamiseks ja kindlustamiseks kinnitada pumba külge köie. Kontrollige toitejuhet regulaarselt. Enne kasutamist kontrollida alati vaatluse teel, kas pumbal (eelkõige aga toitejuht- mel ja pistikul) ei ole kahjustusi. Kahjustunud pumpa ei tohi kasutada. Pumba kahjustuse korral lasta pump tingi- mata GARDENA kliendihoolduses üle kontrollida. Ärge demonteerige pumpa rohkem kui selle tarneseisundini. Enne hoolduse järgset kasutamist tagage, et kõik osad oleksid kinni keeratud. Meie pumpade kasutamisel koos generaatoriga tuleb järgida generaatori tootja hoiatusjuhiseid. Isiklik ohutus OHT! Lämbumise oht! Väiksemaid osi on võimalik kergesti alla neelata. Plastikkoti tõttu esineb lämbumise oht väikelastele. Hoidke väikelapsed montaaži ajal eemal. Pidada kinni pumba minimaalsest veetasemest, mis on kirjas pumba tehnilistes andmetes. Ainult art. nr. 1762 / 1764 puhul: Ärge laske pumbal töötada kauem kui 10minutit, kui surve all olev pool on suletud. Liiv ja muud abrasiivsed ained kiirendavad kulumist ja vähendavad pumba jõudlust. Pumpa ei tohi ilma filtrita käitada. Ujuklülitit tohib käsitseda ainult väljaspool vett. Käitamise ajal ei tohi voolikut ära tõmmata. Enne, kui hakkate tõrkeid kõrvaldama, laske pumbal maha jahtuda.

OHT! Kehavigastuste oht! Vigastuste oht, juhul kui toode kogemata käivitub. v Enne, kui hakkate toodet monteerima, ühendage toode voolutoitest lahti. Teleskooptoru monteerimine [ joonis A1 ]: Aiavooliku ühendamise korral soovitame kasutada GARDENA voolikuliit- mikku: – Art. nr. 18215 18215 13 mm (1/2") ja 16 mm (5/8") või – Art. nr. 18216 19 mm (3/4"). 19 mm (3/4") voolikud on kõige suurema väljalas kega. Teleskooptoru seadistamisvahemik on 38 – 55 cm.

1. Ainult art. nr. 1766 puhul: Keerake teleskooptoru ülemine osa

kellaosuti vastassuunas teleskooptoru alumise osa

peale. Jälgige seejuures, et väike lametihend

otsa. Jälgige seejuures, et suur lametihend

soovitud tasemele ja keerake kinnitus- võru

saab rakendada ka pumba võimsuse peenreguleerimiseks.

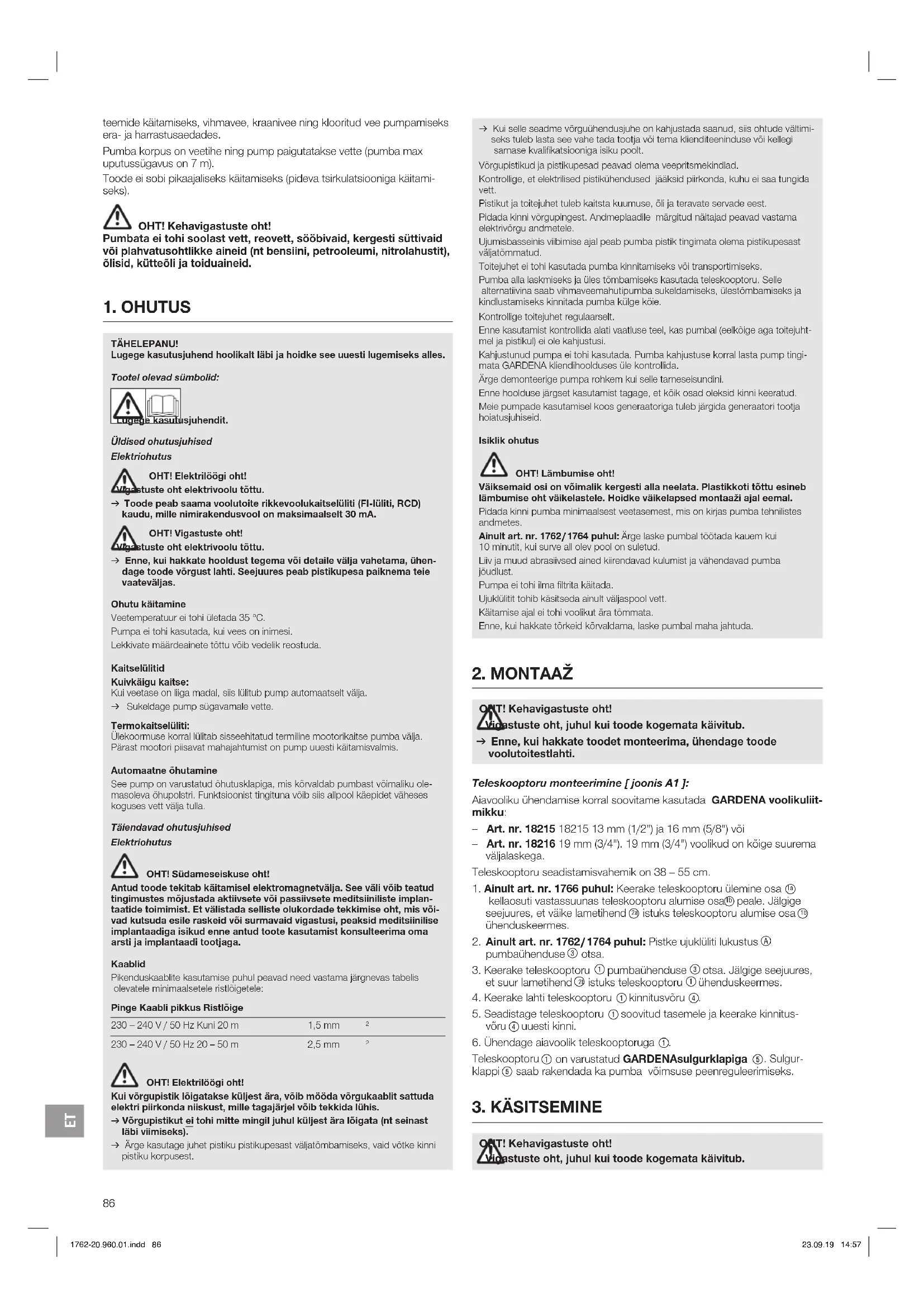

OHT! Kehavigastuste oht! Vigastuste oht, juhul kui toode kogemata käivitub. TÄHELEPANU! Lugege kasutusjuhend hoolikalt läbi ja hoidke see uuesti lugemiseks alles. Tootel olevad sümbolid: Lugege kasutusjuhendit. Üldised ohutusjuhised Elektriohutus OHT! Elektrilöögi oht! Vigastuste oht elektrivoolu tõttu. v Toode peab saama voolutoite rikkevoolukaitselüliti (FI-lüliti, RCD) kaudu, mille nimirakendusvool on maksimaalselt 30 mA. OHT! Vigastuste oht! Vigastuste oht elektrivoolu tõttu. v Enne, kui hakkate hooldust tegema või detaile välja vahetama, ühen- dage toode võrgust lahti. Seejuures peab pistikupesa paiknema teie vaateväljas. Ohutu käitamine Veetemperatuur ei tohi ületada 35 °C. Pumpa ei tohi kasutada, kui vees on inimesi. Lekkivate määrdeainete tõttu võib vedelik reostuda. Kaitselülitid Kuivkäigu kaitse: Kui veetase on liiga madal, siis lülitub pump automaatselt välja. v Sukeldage pump sügavamale vette. Termokaitselüliti: Ülekoormuse korral lülitab sisseehitatud termiline mootorikaitse pumba välja. Pärast mootori piisavat mahajahtumist on pump uuesti käitamisvalmis. Automaatne õhutamine See pump on varustatud õhutusklapiga, mis kõrvaldab pumbast võimaliku ole- masoleva õhupolstri. Funktsioonist tingituna võib siis allpool käepidet väheses koguses vett välja tulla. Täiendavad ohutusjuhised Elektriohutus OHT! Südameseiskuse oht! Antud toode tekitab käitamisel elektromagnetvälja. See väli võib teatud tingimustes mõjustada aktiivsete või passiivsete meditsiiniliste implan- taatide toimimist. Et välistada selliste olukordade tekkimise oht, mis või- vad kutsuda esile raskeid või surmavaid vigastusi, peaksid meditsiinilise implantaadiga isikud enne antud toote kasutamist konsulteerima oma arsti ja implantaadi tootjaga. Kaablid Pikenduskaablite kasutamise puhul peavad need vastama järgnevas tabelis olevatele minimaalsetele ristlõigetele: Pinge Kaabli pikkus Ristlõige 230 – 240 V / 50 Hz Kuni 20 m 1,5 mm

OHT! Elektrilöögi oht! Kui võrgupistik lõigatakse küljest ära, võib mööda võrgukaablit sattuda elektri piirkonda niiskust, mille tagajärjel võib tekkida lühis. v Võrgupistikut ei tohi mitte mingil juhul küljest ära lõigata (nt seinast läbi viimiseks). v Ärge kasutage juhet pistiku pistikupesast väljatõmbamiseks, vaid võtke kinni pistiku korpusest.

teemide käitamiseks, vihmavee, kraanivee ning klooritud vee pumpamiseks era- ja harrastusaedades. Pumba korpus on veetihe ning pump paigutatakse vette (pumba max uputussügavus on 7 m). Toode ei sobi pikaajaliseks käitamiseks (pideva tsirkulatsiooniga käitami- seks).

OHT! Kehavigastuste oht! Pumbata ei tohi soolast vett, reovett, sööbivaid, kergesti süttivaid või plahvatusohtlikke aineid (nt bensiini, petrooleumi, nitrolahustit), õlisid, kütteõli ja toiduaineid. 1762-20.960.01.indd 86 23.09.19 14:57ET

v Enne, kui toodet ühendama, seadistama või transportima hakkate, ühendage toode voolutoitest lahti. Vee pumpamine mahutist [ joonis O1 ]: Teleskooptoru

peaks olema seadistatud nii pikaks, et pump ei puutuks vastu mahuti põhja. Nii ei satu mahutis olev saast pumba sisse.

küljes olev pump mahutisse. 2 Vajaduse korral pikendage teleskooptoru

3. Ühendage pump voolutoitega.

Tähelepanu! Pump hakkab kohe tööle. Rakendused: Lamedapõhjalistes mahutites [ joonis O2 ]: Kui vihmaveemahutipumpa kasutatakse lamedapõhjalistes mahutites, nt suplusbasseini tühjendamiseks, siis võib teleskooptoru demonteerida ja asendada selle – GARDENA kraaniliitmikuga, 33,3 mm (G 1), art. nr. 18202 / 18042 / 2602. 13 mm (1/2"), 16 mm (5/8") või 19 mm (3/4") voolikuühendus tehakse GARDENA originaalsüsteemi või GARDENA profisüsteemi vooliku ühen- dusdetaile kasutades. Sügavates mahutites: Sügavamatesse mahutitesse (kuni max 7 m) ei saa pumpa teleskoop - toruga sisse lasta. Siis peab pumba sukeldama mahutisse köie abil, mis on kinnitatud pumba külge. Me soovitame kinnitada vooliku pumba külge ilma teleskooptoruta. Micro-Drip süsteemi kasutamine: Micro-Drip süsteemi kasutamine on võimalik. Ainult art. nr. 1762 puhul: Pump sobib optimaalselt Micro-Drip tilk- kastmissüsteemi seadme külge ühendamiseks ilma baasseadmeta. Ainult art. nr. 1766 puhul: Alates 100 l/h töötab pump pidevalt. Sellest madalamas koguses lülitub pump sageli sisse ja välja ning läheb üle väikekoguste programmile. Käitamine vihmutiga: Artikkel Maksimaalne läbivool / surve vihmutil Maksimaalne vihmutuse pindala Võimalikud vihmutid Maksimaalne soovitatav voolikupikkus 19 mm (3/4") 13 mm (1/2")

750 l/h / 1,8 bar 90 m² Aqua (S, M, L), AquaZoom (S, M, Compact) 35 m 15 m Ainult art. nr. 1762 / 1764 puhul: Automaatrežiim ujuklülitiga [ joonis O3 ]: Et pump lülituks vee otsa saamisel automaatselt välja, peab ujuklüliti

vee pinnal vabalt ujuma. Sisse- ja väljalülitamise kõrguse seadistamine [ joonis O4 ]: Maksimaalset sisselülitamise ja minimaalset väljalülitamise kõrgust (vt 7. TEHNILISED ANDMED) saab reguleerida, kui suruda ujuklüliti juhe ujuklüliti fiksaatorisse.

vaheline kaabel, seda madalamaks muutub sisselülitamise tase ja seda kõrgemaks muutub väljalülitamise tase. v Suruge ujuklüliti

avasse. TÄHELEPANU! Et ujuklüliti sisse- ja väljalülitamine oleks tagatud, peab ujuklüliti ning ujuklüliti fiksaatori vahelise juhtme pikkus olema min 10 cm. Käsitsirežiim [ joonis O5 ]: Pump jääb pidevalt käitusesse, kuna ujuklüliti on sillatud. Sellega aktiveeritakse pumba kuivkäigu kaitse.

1. Suruge allapoole suunatud kaabliga ujuklüliti

2. Pange pump üles stabiilselt vees seisvana – või – sukeldage pump

kaevu või šahti pumba külge kinnitatud köie abil.

3. Ühendage pump voolutoitega.

Tähelepanu! Pump hakkab kohe tööle. Minimaalne jääkvee tase (vt 7. TEHNILISED ANDMED) saavutatakse ainult käsitsirežiimis, kuna automaatrežiimis lülitab ujuklüliti pumba juba eelnevalt välja. Ainult art. nr. 1766 puhul: Automaatrežiim: Kui vett enam ei võeta, lülitub pump automaatselt välja. Surve jääb integreeritud tagasilöögiklapi tõttu senikauaks voolikus püsima, kuni vooliku kaudu vett võetakse. Kui voolikust võetakse vett (surve voolikus langeb alla ca 1,5 baari), lülitub pump automaatselt sisse. Väikekoguste programm ja tilkuva vee hoiatus: Tilkuva vee hoiatus: Kui vett enam ei võeta, lülitab läbivoolu kontroll pumba välja. Lekke korral survepoolel (nt survevoolik lekib või veekraan tilgub), lülitub pump lühikeste ajavahemike järel sisse ja välja. Kui pump lülitub rohkem kui 7 x 2 minuti jooksul (lekke puhul < 6 l / h) sisse ja välja, lülitatakse pump täielikult välja. Pärast lekke kõrvaldamist survepoolel tuleb pumba töövalmis seadmiseks pumba pistik pistikupesast välja tõmmata ja seejärel jälle pessa ühendada. Väikekoguste programm: Selleks, et pump tahtliku väikeste veekogustega rakendamise (nt tilkkast- mise) puhul enneaegselt välja ei lülituks, aktiveeritakse tilkuva vee hoiatus alles 60 minuti pärast (väikekoguste programm). Pumba tsükliline sisse- ja väljalülitumine väikekoguste programmi ajal ei avalda mõju pumba kasutuskestusele. Pideva tilkkastmise puhul: Kui väikekoguste programmi tuleb kasutada kauem kui 60 minutit, siis peab kastmise enne 60 minuti möödumist vähemalt 5 minutiks katkestama. Seejärel saab väikekoguste programmi kasutada ka järgmised 60 minutit.

OHT! Kehavigastuste oht! Vigastuste oht, juhul kui toode kogemata käivitub. v Enne, kui hakkate toodet hooldama, ühendage toode voolutoitest lahti. Filtri puhastamine [ joonis M1 ]: Et tagada püsivat, probleemideta käitamist, tuleks filtrit

puhastada regulaarsete ajavahemike tagant. Pärast määrdunud vee pumpamist peab filtri

1/4 pöörde võrra kellaosuti suunas ja tõmmake see maha (bajonettsulgur).

uuesti vastupidises järjekorras. Pumpa ei tohi ilma filtrita käitada. Pumba läbiloputamine: Pärast klooritud vee pumpamist peab pumba läbi loputama.

1. Pumbake leiget vett (maksimaalselt 35 °C), vajaduse korral lisades õrna

puhastusvahendit (nt nõudepesuvahendit), kuni pumbatav vesi muutub selgeks.

2. Korraldage jääkide jäätmekäitlus vastavalt jäätmeseaduse suunistele.

Kasutuselt kõrvaldamine: Pump ei ole pakasekindel! Toodet peab säilitama lastele ligipääsmatuna.

1. Ühendage pump voolutoitest lahti.

2. Keerake teleskooptoru / survevoolik maha.

3. Avage teleskooptoru sulgurklapp täielikult.

4. Hoidke pumpa püstiasendis ja laske pumbas olev vesi välja joosta.

Ainult art. nr. 1766 puhul: Pöörake pump pea peale, kuni vett enam välja ei jookse.

5. Puhastage pump (vt 4. HOOLDUS).

6. Pange pump ja teleskooptoru hoiule kuiva, suletud ja pakasekindlasse

Kasutuselt kõrvaldamine: (vastavalt direktiivile 2012/19/EL) Toodet ei tohi kasutuselt kõrvaldada koos tavaliste olmejäät- metega. Selle peab kasutuselt kõrvaldama vastavalt kehtivatele kohalikele keskkonnakaitse eeskirjadele. TÄHELEPANU! v Kõrvaldage toode kasutuselt oma kohaliku taaskasutuse kogumisjaama kaudu või selle abil.

6. TÕRGETE KÕRVALDAMINE

OHT! Kehavigastuste oht! Vigastuste oht, juhul kui toode kogemata käivitub. v Enne, kui hakkate toote tõrkeid kõrvaldama, ühendage toode voolutoitest lahti. Probleem Võimalik põhjus Kõrvaldamine Pump töötab, aga ei pumpa Õhk ei saa välja, kuna surve- voolik on kinni. (Survevoolik võib olla ka kokku murtud). v Avage survevoolik (nt sul- gurklapp, jaotusseadmed). Sulgurklapp on suletud. v Avage sulgurklapp. Iminapaga jala all on õhku. v Oodake ca 60 sekundit, kuni pump on õhutamise ise läbi viinud (vajaduse korral lülitage välja / sisse). Filter on ummistunud. v Puhastage filter (vt 4. HOOLDUS). Veetase on sisselülitamisel minimaalsest veetasemest madalam. v Sukeldage pump sügavamale sisse. Pump ei käivitu või seiskub töö ajal äkki Termokaitselüliti on pumba ülekuumenemise tõttu välja lülitanud. v Puhastage filter (vt 4. HOOLDUS). Pidage kinni pumbatava vedeliku maksimaalsest temperatuurist (35 °C). Pumbal ei ole voolu. v Kontrollige kaitsmeid ja elektrilisi pistikühendusi. Rikkevoolukaitselüliti (RCD) on reageerinud (rikkevool). v Ühendage pump voolutoitest lahti ja pöörduge GARDENA teeninduse poole. Ainult art. nr. 1766 puhul: Tilkuva vee hoiatus on akti- veerunud. Tilkuva vee hoiatuse maksi maalne kestus (väikeko- guste programmis 60 minutit) on ületatud. v Lühendage väikekoguste programmi kasutamise puhul kastmiskestust või katkestage käitamine 5 minu- tiks. Suurendage veetarvet. Tõmmake võrgupistik välja. Ebatihedus survepoolel. v Kõrvaldage survepoolelt võimalikud ebatihedused. Pump töötab, ent pumpa- misjõudlus kahaneb Filter on ummistunud. v Puhastage filter (vt 4. HOOLDUS). JUHIS: Palun pöörduge muude rikete korral oma GARDENA teeninduskeskuses- se. Parandusi tohivad teha ainult GARDENA teeninduskeskused ning GARDENA poolt volitatud spetsialiseerunud jaemüüjad.

7. TEHNILISED ANDMED

Vihmaveemahutipump Ühik Väärtus (art. nr. 1762) Väärtus (art. nr. 1764) Väärtus (art. nr. 1766) Nimivõimsus W 400 550 550 Võrgupinge V (AC) 230 230 230 Võrgusagedus Hz 50 50 50 Max jõudlus l/h 4000 4700 4700 Max rõhk / pumpamiskõrgus bar /

Max uputussügavus m 7 7 7 Jääkvee tase mm 5 5 5 Sisselülitusrõhk bar – – 1,5 Minimaalne uputussügavus kasutusele võtmisel (ca) mm 60 60 60 Ühendusjuhe m 10 (H05RN-F) 10 (H05RN-F) 10 (H07RN-F)

Teenindus: Palun võtke ühendust tagaküljel toodud aadressil. Garantiideklaratsioon: Garantiinõude korral ei nõuta teilt pakutud teenuste eest tasu. GARDENA Manufacturing GmbH annab kõigile GARDENA uutele origi- naaltoodetele 2 aastat garantiid alates esmasest ostust edasimüüjalt, kui tooteid on kasutatud eranditult isiklikuks tarbeks. Teisesturult omandatud toodete osas käesolev tootja garantii ei kehti. Antud garantii puudutab kõiki olulisi tootel esinevaid puudusi, mis on tõendatult tekkinud materjali- või tootmisvigade tagajärjel. Kui see garantii kuulub täitmisele, siis kas tar- nitakse täisfunktsionaalne asendustoode või parandatakse meile saadetud toode tasuta; jätame endale õiguse valida kahe nimetatud variandi vahel. Teenusele kehtivad järgmised eeldused.

• Toodet on kasutatud sihtotstarbeliselt, järgides kasutusjuhendis toodud soovitusi.

• Ei ostja ega kolmandad isikud ei ole püüdnud toodet avada või parandada.

• Käitamisel kasutati ainult GARDENA varu- ja kuluosade originaale.

• Ostu tõendava dokumendi esitamine. Osade ja komponentide tavapärane kulumine (näiteks teradel, terade kin- nitusdetailidel, turbiinidel, valgustusseadmetel, kiil- ja hammasrihmadel, tiivikutel, õhufiltritel, süüteküünaldel), visuaalsed muutused ning kuluosad ja kulumaterjalidest osad on garantiist välistatud. Tootja garantii piirdub asendustarne ja parandamisega vastavalt eespool- nimetatud tingimustele. Teised meie kui tootja vastu suunatud nõuded, näiteks kahju hüvitamiseks, ei ole tootja garantiiga põhjendatud. Käesolev tootja garantii ei puuduta loomulikult edasimüüja / müüja vastu esitatavaid seadustes ja lepingutes sätestatud garantii täitmisnõudeid. Tootja garantii puhul kohaldatakse Saksamaa Liitvabariigi õigusnorme. Garantiijuhtumi korral saatke palun defektne toode koos ostu tõendava dokumendi koopia ja vea kirjeldusega piisavalt frankeerituna GARDENA teeninduse aadressile. Kuluosad: Tiivik ja filter on kuluosad ning seega garantii alt välistatud. 1762-20.960.01.indd 88 23.09.19 14:57LT
