Ultra Camera - κάμερα επιθεώρησης Laserliner - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Κάμερα επιθεώρησης
Μάρκα	Laserliner
Μοντέλο	Ultra Camera
Ανάλυση κάμερας	640 x 480 pixel
Διάμετρος κεφαλής κάμερας	9 mm
Διάμετρος καθετήρα	6 mm
Μήκος καθετήρα (Ultra)	10 m
Οπτικό πεδίο (FOV)	53°
Βάθος πεδίου (DOF)	1 έως 6 cm
Τύπος προστασίας	IP68 (1,5 m βάθος, 60 λεπτά)
Ελάχιστη γωνία κάμψης καθετήρα	70 mm
Συνθήκες λειτουργίας	0 °C έως 45 °C, 20 έως 85 % ΣΥ (χωρίς συμπύκνωση), μέγ. 4000 m
Συνθήκες αποθήκευσης	-10 °C έως 60 °C, μέγ. 80 % ΣΥ
Διαστάσεις (Ultra)	10000 x 19 x 19 mm
Βάρος (Ultra)	1100 g
Βασικές λειτουργίες	Μετάδοση έγχρωμων βίντεο εικόνων στην οθόνη LCD μέσω της βασικής μονάδας VideoFlex · 4 υπέρ-ισχυρά LED ενσωματωμένα
Τροφοδοσία	Μέσω της βασικής μονάδας VideoFlex
Συντήρηση και καθαρισμός	Καθαρίστε με ένα ελαφρώς υγρό πανί · αποφύγετε καθαριστικά, λειαντικά ή διαλύτες
Ασφάλεια	LED ομάδα RG0 (αβλαβές για μάτι και δέρμα) · μη χρησιμοποιείτε για ιατρικές εξετάσεις ή κοντά σε επικίνδυνη τάση · αποφύγετε επαφή με χημικά, καυτά ή κινούμενα μέρη
Κανονισμοί	Συμμορφώνεται με πρότυπα ΕΕ (ΗΜΣ 2014/30/ΕΕ) · πρέπει να απορρίπτεται σύμφωνα με την οδηγία ΑΗΗΕ

Συχνές ερωτήσεις - Ultra Camera Laserliner

Πώς λειτουργεί η Laserliner Ultra Camera;

Η Ultra Camera είναι μια μονάδα κάμερας που προορίζεται για σύνδεση με τη βασική μονάδα VideoFlex. Μεταδίδει έγχρωμες βίντεο εικόνες στην οθόνη LCD για επιθεώρηση δυσπρόσιτων σημείων (κοιλότητες, φρεάτια, τοιχοποιία, οχήματα).

Ποια είναι η ανάλυση της εικόνας;

Η ανάλυση της κάμερας είναι 640 x 480 pixel.

Ποια είναι η διάμετρος της κεφαλής της κάμερας και του καθετήρα;

Η κεφαλή της κάμερας έχει διάμετρο 9 mm και ο καθετήρας (εύκαμπτο καλώδιο) διάμετρο 6 mm.

Είναι η κάμερα αδιάβροχη;

Ναι, διαθέτει προστασία IP68, που επιτρέπει βύθιση έως 1,5 m βάθος για 60 λεπτά.

Μπορεί να χρησιμοποιηθεί αυτή η κάμερα για ιατρικές εξετάσεις;

Όχι, απαγορεύεται η χρήση του Flex / XXL / Ultra Camera για ιατρικές εξετάσεις ή σε ανθρώπους. Η συσκευή προορίζεται μόνο για τεχνική επιθεώρηση.

Ποιο είναι το βάθος πεδίου;

Το βάθος πεδίου (ζώνη ευκρίνειας) είναι μεταξύ 1 και 6 cm μπροστά από την κεφαλή της κάμερας. Αντικείμενα πέρα από αυτό μπορεί να εμφανίζονται θολά.

Πώς να συντηρήσω την κάμερα;

Καθαρίστε όλα τα εξαρτήματα με ένα ελαφρώς υγρό πανί. Μη χρησιμοποιείτε καθαριστικά, λειαντικά ή διαλύτες. Φυλάξτε τη συσκευή σε ξηρό και καθαρό μέρος.

Τι να κάνω αν η κάμερα δεν λειτουργεί;

Εάν μία ή περισσότερες λειτουργίες δεν λειτουργούν ή η στάθμη φόρτισης της μπαταρίας είναι χαμηλή, σταματήστε να χρησιμοποιείτε τη συσκευή. Συμβουλευτείτε τις οδηγίες ή επικοινωνήστε με την εξυπηρέτηση πελατών. Μην τροποποιείτε την κατασκευή.

Ποιες είναι οι συνιστώμενες συνθήκες λειτουργίας;

Η συσκευή μπορεί να χρησιμοποιηθεί μεταξύ 0 °C και 45 °C με σχετική υγρασία 20 έως 85 % (χωρίς συμπύκνωση) και έως 4000 m υψόμετρο.

Πώς να απορρίψω τη συσκευή στο τέλος της ζωής της;

Σύμφωνα με την ευρωπαϊκή οδηγία ΑΗΗΕ, αυτό το προϊόν είναι ηλεκτρική συσκευή και πρέπει να υποβληθεί σε ξεχωριστή συλλογή και διάθεση. Μην το πετάτε μαζί με τα οικιακά απορρίμματα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Ultra Camera Laserliner

Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτές οι οδηγίες θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με τη συσκευή στον επόμενο χρήστη.

Λειτουργία / Τρόπος χρήσης

Η Flex / XXL / Ultra Camera είναι μία μονάδα κάμερας για σύνδεση στη βασική μονάδα VideoFlex. Μαζί με τη βασική μονάδα μεταδίδει έγχρωμες εικόνες βίντεο στην οθόνη LCD για τον έλεγχο δύσκολα προσβάσιμων σημείων όπως π.χ. σε κοιλότητες, φρεάτια, τοιχοποιίες ή μέσα σε οχήματα.

Γενικές υποδείξεις ασφαλείας

• Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών.
• Οι συσκευές και ο εξοπλισμός δεν είναι παιχνίδι. Να φυλάσσεται μακριά από παιδιά.
• Δεν επιτρέπεται η κατασκευαστική τροποποίηση της συσκευής.
• Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες ή έντονους κραδασμούς.
• Η συσκευή δεν επιτρέπεται να χρησιμοποιείται πλέον, εφόσον υπάρξει βλάβη σε μία ή περισσότερες λειτουργίες ή εξασθενήσει η μπαταρία.
• Η κεφαλή της κάμερας δεν είναι ανθεκτική στα οξέα ούτε άφλεκτη.
• Πρέπει να δοθεί οπωσδήποτε προσοχή, ώστε η συσκευή Flex / XXL / Ultra Camera να μην έρθει σε επαφή με χημικές ουσίες, δυναμικό, κινούμενα ή ζεστά αντικείμενα. Σε αντίθετη περίπτωση μπορεί να υποστεί ζημιά η συσκευή ή και να τραυματιστεί βαριά ο χειριστής.
• Η συσκευή Flex / XXL / Ultra Camera δεν επιτρέπεται να χρησιμοποιηθεί για ιατρικές εξετάσεις/εξετάσεις ατόμων.
• Τηρείτε τα μέτρα ασφαλείας τοπικών και εθνικών αρχών για την ενδεδειγμένη χρήση της συσκευής.
• Η συσκευή δεν προβλέπεται για μετρήσεις κοντά σε επικίνδυνες τάσεις. Για αυτό όταν κάνετε μετρήσεις κοντά σε ηλεκτρικές εγκαταστάσεις προσέχετε, ώστε να μην υπάρχουν στον περιβάλλοντα χώρο αγώγιμα μέρη υπό τάση. Η απουσία τάσης και η ασφάλεια έναντι επανενεργοποίησης πρέπει να εξασφαλίζεται με τη λήψη κατάλληλων μέτρων.

Υποδείξεις ασφαλείας

Αντιμετώπιση της τεχνητής, οπτικής ακτινοβολίας OStrV

'Ανοιγμα εξόδου LED

• Η συσκευή λειτουργεί με LED της ομάδας κινδύνου RG 0 (ελεύθερη ομάδα, χωρίς κίνδυνο) σύμφωνα με τα ισχύοντα πρότυπα για φωτοβιολογική ασφάλεια (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) στις εκάστοτε ισχύουσες εκδόσεις.
• Η συνήθης ακτινοβολία των LED είναι ακίνδυνη για το ανθρώπινο μάτι και το ανθρώπινο δέρμα εφόσον χρησιμοποιείται σωστά και υπό ελεγχόμενες συνθήκες.

Υποδείξεις ασφαλείας

Αντιμετώπιση της ηλεκτρομαγνητικής ακτινοβολίας

- Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας σύμφωνα με την Οδηγία EMC-2014/30/ΕΕ.

Laserliner

- Θα πρέπει να δίνεται προσοχή στους κατά τόπους περιορισμούς της λειτουργίας των συσκευών π.χ. σε νοσοκομεία ή αεροπλάνα., σε πρατήρια καυσίμων, ή κοντά σε άτομα με βηματοδότη. Υπάρχει πιθανότητα εμφάνισης βλαβών ή αρνητικής επίδρασης από και μέσω ηλεκτρονικών συσκευών.

Οδηγίες σχετικά με τη συντήρηση και φροντίδα

Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο.

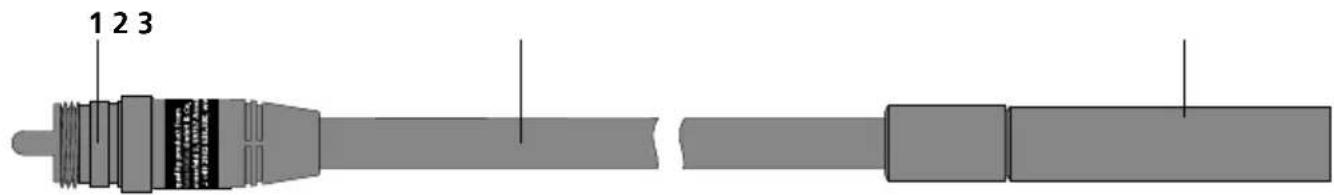

1 Σύνδεση βασικής μονάδας

2 Εύκαμπτος σωλήνας

3 Κεφαλή κάμερας με 4 LED υψηλής απόδοσης

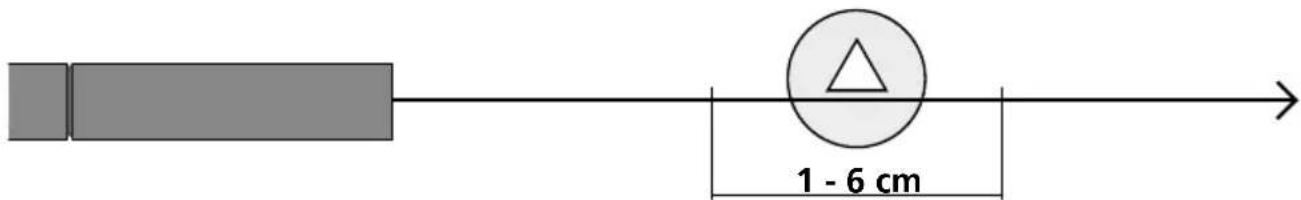

1 Περιοχή βάθους ευκρίνειας

Η Flex / XXL / Ultra Camera καταγράφει στην περιοχή από 1 - 6 cm μπροστά από την κεφαλή της κάμερας εικόνες υψηλής ευκρίνειας.

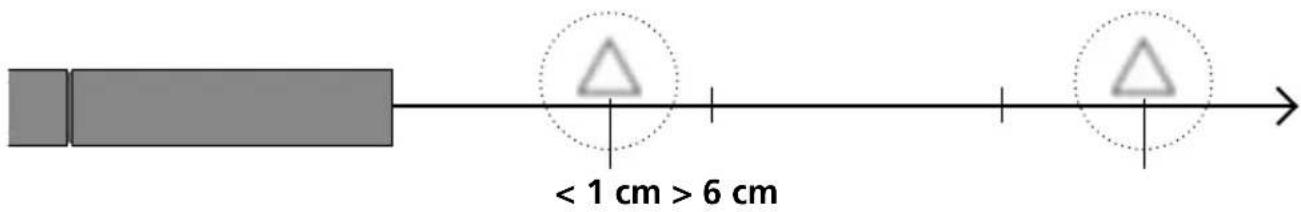

Τα αντικείμενα που βρίσκονται μακριά εκτός της περιοχής εστίασης μπορεί να μην εμφανίζονται καθαρά.

2 Σύνδεση εύκαμπτου σωλήνα

Τεχνικά χαρακτηριστικά
Με επιφύλαξη τεχνικών αλλαγών. 20W50

Ευκρίνεια κάμερας 640 x 480 pixel
Κεφαλή κάμερας ø 9 mm
Κατηγορία προστασίας IP 68 (Βάθος κατάδυσης 1,5 m, 60 λεπτά)
Ελάχιστη ακτίνα καμπυλότητας αισθητήρα κάμερας 70 mm
Οπτικό πεδίο (FOV) 53°
βάθος πεδίου (DOF) 1 ... 6 cm
Διάμετρος αισθητήρα κάμερας 6 mm
Μήκος αισθητήρα κάμερας Flex 1,5 m
Μήκος αισθητήρα κάμερας XXL 5 m
Μήκος αισθητήρα κάμερας Ultra 10 m
Μήκος κεφαλή κάμερας 50 mm
Συνθήκες εργασίας	0°C ... 45°C, υγρασία αέρα μέγ. 20 ... 85% rH, χωρίς συμπύκνωση, ύψος εργασίας μέγ. 4000 m πάνω από το μέσο επίπεδο της θάλασσας
Συνθήκες αποθήκευσης -10°C ... 60°C, υγρασία αέρα μέγ. 80% rH
Διαστάσεις (Π x Y x B) Flex 1500 x 19 x 19 mm
Διαστάσεις (Π x Y x B) XXL 5000 x 19 x 19 mm
Διαστάσεις (Π x Y x B) Ultra 10000 x 19 x 19 mm
Βάρος Flex	165 g
Βάρος XXL	550 g
Βάρος Ultra	1100 g

Κανονισμοί ΕΕ και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ.

Το παρόν προϊόν είναι μία ηλεκτρική συσκευή και πρέπει να συλλέγεται ξεχωριστά και να απορρίπεται σύμφωνα με την ευρωπαϊκή Οδηγία περί Ηλεκτρικών και ηλεκτρονικών παλιών συσκευών.

Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: http://laserliner.com/info?an=AKV

Laserliner

SERVICE

Umarex GmbH & Co. KG

-Laserliner-
