Ultra Camera - Inspektsioonikaamera Laserliner - Tasuta kasutusjuhend

Toote tüüp	Inspekteerimiskaamera
Bränd	Laserliner
Mudel	Ultra Camera
Kaamera resolutsioon	640 x 480 pikslit
Kaamera pea läbimõõt	9 mm
Sondi läbimõõt	6 mm
Sondi pikkus (Ultra)	10 m
Vaateväli (FOV)	53°
Teravussügavus (DOF)	1 kuni 6 cm
Kaitse tüüp	IP68 (sügavus 1,5 m, 60 min)
Sondi minimaalne painutusnurk	70 mm
Töötingimused	0 °C kuni 45 °C, 20 kuni 85 % RH (ilma kondensatsioonita), max 4000 m
Säilitustingimused	-10 °C kuni 60 °C, max 80 % RH
Mõõtmed (Ultra)	10000 x 19 x 19 mm
Kaal (Ultra)	1100 g
Peamised funktsioonid	Värviliste videopiltide edastamine LCD-ekraanile VideoFlex põhiseadme kaudu; 4 ülivõimsat LED-i integreeritud
Toiteallikas	VideoFlex põhiseadme kaudu
Hooldus ja puhastamine	Puhastage kergelt niiske lapiga; vältige puhastusvahendeid, abrasiivseid aineid või lahusteid
Ohutus	LED grupp RG0 (silma- ja nahale ohutu); ärge kasutage meditsiiniliseks läbivaatuseks ega ohtliku pinge läheduses; vältige kokkupuudet keemiliste ainetega, kuumade või liikuvate osadega
Regulatsioon	Vastab EL normidele (EMC 2014/30/EL); tuleb utiliseerida vastavalt WEEE direktiivile

Korduma kippuvad küsimused - Ultra Camera Laserliner

Kuidas töötab Laserliner Ultra Camera?

Ultra Camera on kaamera üksus, mis on mõeldud ühendamiseks VideoFlex põhiseadmega. See edastab värvilisi videopilte LCD-ekraanile raskesti ligipääsetavate kohtade (õõnsused, kaevud, müüritis, sõidukid) kontrollimiseks.

Milline on pildi resolutsioon?

Kaamera resolutsioon on 640 x 480 pikslit.

Milline on kaamera pea ja sondi läbimõõt?

Kaamera pea läbimõõt on 9 mm ning sondi (painduv kaabel) läbimõõt on 6 mm.

Kas kaamera on veekindel?

Jah, sellel on IP68 kaitse, mis võimaldab sukeldumist kuni 1,5 m sügavusele kuni 60 minutit.

Kas seda kaamerat saab kasutada meditsiiniliseks läbivaatuseks?

Ei, Flex / XXL / Ultra Camera kasutamine meditsiiniliseks läbivaatuseks või inimestel on keelatud. Seade on mõeldud ainult tehniliseks kontrolliks.

Milline on teravussügavus?

Teravussügavus (teravustsoon) on vahemikus 1 kuni 6 cm kaamera pea ees. Kaugemal asuvad objektid võivad tunduda udused.

Kuidas kaamerat hooldada?

Puhastage kõiki komponente kergelt niiske lapiga. Ärge kasutage puhastusvahendeid, abrasiivseid aineid ega lahusteid. Hoidke seadet kuivas ja puhtas kohas.

Mida teha, kui kaamera enam ei tööta?

Kui üks või mitu funktsiooni ei tööta või aku laetuse tase on madal, lõpetage seadme kasutamine. Vaadake juhendit või võtke ühendust müügijärgse teenindusega. Ärge muutke konstruktsiooni.

Millised on soovitatavad töötingimused?

Seadet saab kasutada temperatuurivahemikus 0 °C kuni 45 °C suhtelise õhuniiskusega 20 kuni 85 % (ilma kondensatsioonita) ja kuni 4000 m kõrgusel.

Kuidas seadet kasutusea lõppedes utiliseerida?

Vastavalt Euroopa WEEE direktiivile on see toode elektriseade ning seda tuleb koguda ja kõrvaldada eraldi. Ärge visake seda olmejäätmete hulka.

KASUTUSJUHEND Ultra Camera Laserliner

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised“ ja aktuaalne informatsioon ning juhised käesoleva juhendi löpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolev dokument tuleb alles hoida ja seadme edasiandmisel kaasa anda.

Funktsioon / kasutamine

Flex / XXL / Ultra Camera puhul on tegemist kaameramooduliga VideoFlex baasmooduli külge ühendamiseks. Koos baasmooduliga edastatakse raskesti ligipääsetavatest kohtadest nagu nt öönesruumidest, šahtidest, müüridest või sõidukitest LCD-le värvilisi videopilte.

Üldised ohutusjuhised

• Kasutage seadet eranditult spetsifikatsioonide piires vastavalt selle kasutusotstarbele.
• Möõteseadmete ja tarvikute puhul pole tegemist lastele möeldud mänguasjadega. Hoidke lastele kättesaamatult.
• Seadme ehitust ei tohi muuta.
• Ärge laske seadmele möjuda mehaanilist koormust, ülikõrgeid temperatuure ega tugevat vibratsiooni.
• Seadet ei tohi enam kasutada, kui üks või mitu funktsiooni on rivist välja langenud või patarei laeng on nõrk.
• Kaamerapea ei ole hadde- ja tulekindel.
• Te peate jälgima, et Flex / XXL / Ultra Camera ei satuks kontakti kemikaalidega, pinge, liikuvate või kuumade esemetega. See võib viia seadme kahjustusteni ja ka kasutaja vigastusteni.
• Flex / XXL / Ultra Camera ei tohi kasutada meditsiinilisteks uuringuteks/inimuuringuteks.
• Palun järgige kohalike ja riiklike ametite ohutusmeetmeid seadme asjatundliku kasutuse kohta.
  – Seade ei sobi mõõtmiste teostamiseks ohtliku pinge läheduses. Pöörake seetõttu elektriliste seadmete läheduses mõõtmisi teostades alati tähelepanu juhtivate osade pingevabadusele. Pingevabadus ja taassisselülitamise vastane kaitse peab olema sobivate meetmetega tagatud.

Ohutusjuhised

Ümberkäimine tehisliku optilise kiirgusega (Saksa OStrV)

LEDi väljumisava

• Seade töötab riskigrupi RG 0 (vaba grupp, risk puudub) LEDidega vastavalt fotobioloogilisele ohutusele (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nende aktuaalsetes väljaannetes.
• LEDide ligipääsetav kiirgus on sihtotstarbekohasel kasutusel ja möistlikult ettenähtavatel tingimustel inimsilmale ning inimnahale ohutu.

Ohutusjuhised

Elektromagnetilise kiirgusega ümber käimine

- Möõteseade vastab elektromagnetilise ühilduvuse eeskirjadele ja piirvärtustele vastavalt EMC-määrusele 2014/30/EL.

- Järgida tuleb kohalikke käituspiiranguid, näiteks haiglates, lennujaamades, tanklates või südamerütmuritega inimeste läheduses. Valitseb ohtliku mõjutamise või häirimise võimalus elektrooniliste seadmete poolt ja kaudu.

Juhised hoolduse ja hoolitsuse kohta

Puhastage köik komponendid kergelt niisutatud lapiga ja vältige puhastus-, küürimisvahendite ning lahustite kasutamist. Ladustage seadet puhtas, kuivas kohas.

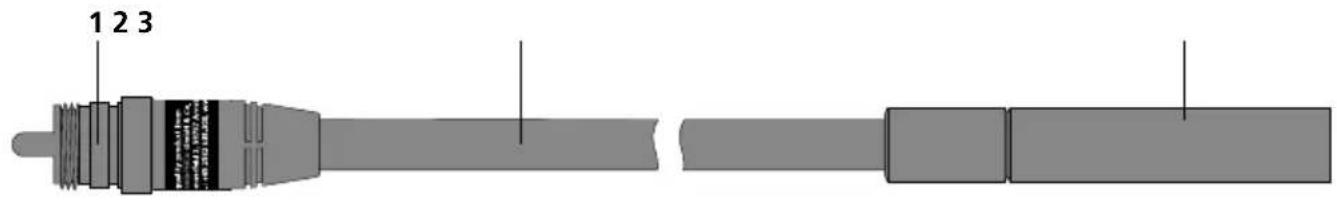

1 Baasmooduli ühendamine

2 Flex-juhe

3 4 võimsus-LEDiga kaamerapea

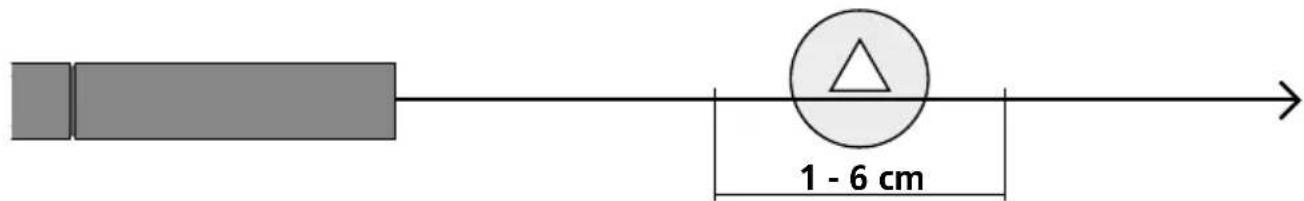

1 Teravussügavuse piirkond

Flex / XXL / Ultra Camera annab teravaid pilte kaamerapea ees 1 - 6 cm piirkonnas.

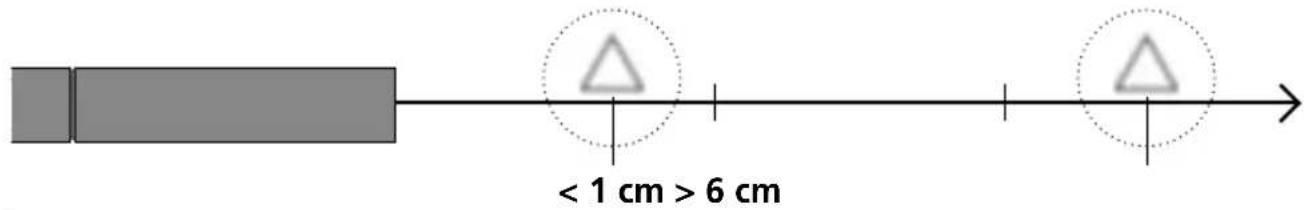

Kaugel väljaspool fookuspiirkonda asuvad objektid võivad näida hägused.

2 Flex-juhtmega ühendus

Tehnilised andmed
Õigus tehnilisteks muudatusteks reserveeritud. 20W50

Kaamera resolutsioon 640 x 480 pikslit
Kaamerapea ø 9 mm
Kaitseliik IP 68 (Sukeldussügavus 1,5 m, 60 min.)
Min. painderaadius kaamerasond 70 mm
Vaateväli (FOV) 53°
Teravussügavuse (DOF) 1 ... 6 cm
Kaamerasondi läbimõõt 6 mm
Pikem kaamerasond Flex 1,5 m
Pikem kaamerasond XXL 5 m
Pikem kaamerasond Ultra 10 m
Pikem kaamerapea 50 mm
Töötingimused	0°C ... 45°C, õhuniiskus max 20 ... 85% rH, mittekondenseeruv, töökõrgus max 4000 m üle NN (normaalnull)
Ladustamistingimused	-10°C ... 60°C, õhuniiskus max 80% rH
Mõõtmed (L x K x S) Flex	1500 x 19 x 19 mm
Mõõtmed (L x K x S) XXL	5000 x 19 x 19 mm
Mõõtmed (L x K x S) Ultra	10000 x 19 x 19 mm
Kaal Flex	165 g
Kaal XXL	550 g
Kaal Ultra	1100 g

ELi nõuded ja utiliseerimine

Seade täidab kõik nõutavad normid vabaks kaubavahetuseks EL-i piires.

Käesolev toode on elektriseade ja tuleb vastavalt Euroopa direktiivile elektrija elektroonikaseadmete jäätmete kohta eraldi koguda ning kõrvaldada.

Edasised ohutus- ja lisajuhised aadressil: http://laserliner.com/info?an=AKV

!
