Ultra Camera - Cameră de inspecție Laserliner - Manual de utilizare gratuit

Tip produs	Cameră de inspecție
Marcă	Laserliner
Model	Ultra Camera
Rezoluția camerei	640 x 480 pixeli
Diametrul capului camerei	9 mm
Diametrul sondei	6 mm
Lungimea sondei (Ultra)	10 m
Câmpul vizual (FOV)	53°
Adâncimea de câmp (DOF)	1 la 6 cm
Tip de protecție	IP68 (1,5 m adâncime, 60 min)
Unghiul minim de îndoire al sondei	70 mm
Condiții de lucru	0 °C la 45 °C, 20 la 85 % HR (fără condensare), max. 4000 m
Condiții de depozitare	-10 °C la 60 °C, max. 80 % HR
Dimensiuni (Ultra)	10000 x 19 x 19 mm
Greutate (Ultra)	1100 g
Funcții principale	Transmitere de imagini video color pe ecranul LCD prin unitatea de bază VideoFlex; 4 LED-uri ultra-puternice integrate
Alimentare	Prin unitatea de bază VideoFlex
Întreținere și curățare	Curățați cu o cârpă ușor umedă; evitați produse de curățare, abrazive sau solvenți
Siguranță	LED grup RG0 (inofensiv pentru ochi și piele); nu utilizați pentru examinări medicale sau în apropierea tensiunii periculoase; evitați contactul cu produse chimice, piese fierbinți sau în mișcare
Reglementare	Conform cu standardele UE (EMC 2014/30/UE); trebuie eliminat conform directivei DEEE

Întrebări frecvente - Ultra Camera Laserliner

Cum funcționează Laserliner Ultra Camera?

Ultra Camera este o unitate de cameră destinată conectării la unitatea de bază VideoFlex. Transmite imagini video color pe ecranul LCD pentru a inspecta locuri greu accesibile (cavități, puțuri, zidărie, vehicule).

Care este rezoluția imaginii?

Rezoluția camerei este de 640 x 480 pixeli.

Care este diametrul capului camerei și al sondei?

Capul camerei are un diametru de 9 mm, iar sonda (cablu flexibil) un diametru de 6 mm.

Camera este etanșă?

Da, beneficiază de protecție IP68, ceea ce permite imersia până la 1,5 m adâncime timp de 60 de minute.

Se poate utiliza această cameră pentru examinări medicale?

Nu, este interzisă utilizarea Flex / XXL / Ultra Camera pentru examinări medicale sau pe persoane. Dispozitivul este conceput doar pentru inspecția tehnică.

Care este adâncimea de câmp?

Adâncimea de câmp (zona de claritate) este cuprinsă între 1 și 6 cm în fața capului camerei. Obiectele dincolo de aceasta pot apărea neclare.

Cum se întreține camera?

Curățați toate componentele cu o cârpă ușor umedă. Nu utilizați produse de curățare, abrazive sau solvenți. Depozitați dispozitivul într-un loc uscat și curat.

Ce trebuie făcut dacă camera nu mai funcționează?

Dacă una sau mai multe funcții nu mai funcționează sau nivelul de încărcare al bateriei este scăzut, încetați utilizarea dispozitivului. Consultați manualul sau contactați serviciul de asistență. Nu modificați construcția.

Care sunt condițiile de lucru recomandate?

Dispozitivul poate fi utilizat între 0 °C și 45 °C cu o umiditate relativă de 20 la 85 % (fără condensare) și până la 4000 m altitudine.

Cum se elimină dispozitivul la sfârșitul vieții?

Conform directivei europene DEEE, acest produs este un echipament electric și trebuie să fie colectat și eliminat selectiv. Nu îl aruncați împreună cu deșeurile menajere.

MANUAL DE UTILIZARE Ultra Camera Laserliner

Citiți integral instrucțiunile de exploatare, caietul însoțitor „Indicații privind garanția și indicații suplimentare” precum și informațiile actuale și indicațiile apăsând link-ul de internet de la capătul acestor instrucțiuni. Urmați indicațiile din cuprins. Acest document trebuie păstrat și la predarea mai departe a aparatului.

Functie / Utilizare

Flex / XXL / Ultra Camera este o unitate de cameră pentru conectarea la unitatea de bază VideoFlex. Împreună cu unitatea de bază sunt transmise imagini video color către ecranul LCD din locurile greu accesibile de ex. din spații cu goluri, puțuri, zidărie sau din domeniul auto.

Indicații generale de siguranță

• Utilizați aparatul exclusiv conform destinației sale de utilizare cu respectarea specificațiilor.
• Aparatele de măsură și accesoriiile nu constituie o jucărie. A nu se lăsa la îndemâna copiilor.
• Aparatul nu trebuie să fie modificat constructiv.
• Nu expuneti aparatul la sarcini mecanice, temperaturi ridicate sau vibrații puternice.
  – Aparatul nu trebuie să mai fie folosit atunci când una sau mai multe dintre funcțiile acestuia s-au defectat sau nivelul de încărcare a bateriilor este redus.
• Capul camerei video nu este rezistent la acid sau la foc.
  – Se va acorda deosebită atenție faptului ca Flex / XXL / Ultra Camera să nu intre în contact cu chimicalele, tensiune electrică, obiectele aflate în mișcare sau încinse. Astfel se poate cauza deteriorarea instrumentului și utilizatorul se poate accidenta foarte grav.
• Nu este permisă utilizarea Flex / XXL / Ultra Camera pentru consultare medicală/consultarea perosanelor.
  – Tineți cont de prevederile de siguranță ale autorităților locale resp. naționale privind utilizarea corespunzătoare a aparatului.
• Aparatul nu este adecvat pentru măsurători în apropierea unor tensiuni periculoase. De aceea, la măsurători în apropierea unor instalații electrice, acordați întotdeauna atenție absenței tensiunii în elementele conducătoare. Absența tensiunii și siguranța împotriva repornirii trebuie să fie garantate prin intermediul unor măsuri adecvate.

Indicații de siguranță

Manipularea cu razele optice artificiale OStrV

Orificiu LED

• Aparatul lucrează cu LED-uri din grupul de risc RG 0 (grupă liberă, fără risc) conform standardelor în vigoare pentru siguranța fotobiologică (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) în edițiile actuale ale acesteia.
• Razele de acces a ledurilor nu sunt periculoase pentru ochiul uman și pielea umană în cazul utilizării conforme cu destinația și în cazul deservirii în mod rezonabil și previzibil.

Indicații de siguranță

Manipularea cu razele electromagnetice

– Aparatul de măsură respectă prescripțiile și valorile limită pentru compatibilitatea electromagnetică în conformitate cu directiva EMC 2014/30/UE.

Laserliner

- Trebuie respectate limitările locale de funcționare de ex. în spitale, în aeroporturi, la benzinării, sau în apropierea persoanelor cu stimulatoare cardiace. Există posibilitatea unei influențe periculoase sau a unei perturbații de la și din cauza aparatelor electrice.

Indicații privind întreținerea și îngrijirea

Curățați toate componentele cu o lavetă ușor umedă și evitați utilizarea de agenți de curățare, abrazivi și de dizolvare. Depozitați aparatul la un loc curat, uscat.

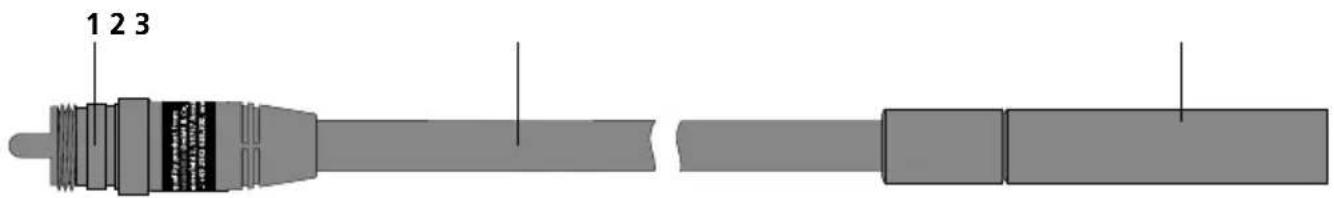

1 Mufă unitate de bază

3 Cap cameră cu 4 leduri de înaltă performanță

2 Furtun flexibil

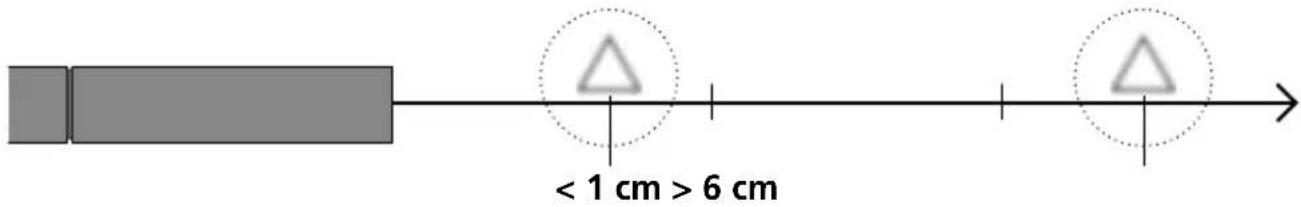

1 Domeniu de reglare a clarității

Flex / XXL / Ultra Camera furnizează imagini clare în domeniul de 1 - 6 cm în fața camerei.

Obiectele cu mult în afara acestei raze de focusare pot apărea neclare.

2 Mufă furtun flexibil

Date tehnice
Ne rezervăm dreptul să efectuăm modificări tehnice. 20W50

Rezoluție cameră 640 x 480 pixeli
Cap cameră video ø 9 mm
Tip protecție IP 68 (Adâncimea de operare 1,5 m, 60 min.)
Radius min. de curbare sondă cu cameră 70 mm
Câmp de vizibilitate (FOV) 53°
Profunzime (DOF) 1 ... 6 cm
Diametru sondă cu cameră 6 mm
Lungime sondă cu cameră Flex 1,5 m
Lungime sondă cu cameră XXL 5 m
Lungime sondă cu cameră Ultra 10 m
Lungime cap cameră video 50 mm
Condiții de lucru	0°C ... 45°C, umiditate aer max. 20 ... 85% rH, fără formare condens, înălțime de lucru max. 4000 m peste NN (nul normal)
Condiții de depozitare -10°C ... 60°C, umiditate aer max. 80% rH
Dimensiuni (L x Î x A) Flex 1500 x 19 x 19 mm
Dimensiuni (L x Î x A) XXL	5000 x 19 x 19 mm
Dimensiuni (L x Î x A) Ultra	10000 x 19 x 19 mm
Greutate Flex	165 g
Greutate XXL	550 g
Greutate Ultra	1100 g

Prevederile UE și debarasarea

Aparatul respectă toate normele necesare pentru circulația liberă a mărfii pe teritoriul UE.

Acest produs este un aparat electric și trebuie colectat separat și debarasat în conformitate cu normativa europeană pentru aparate uzate electronice și electrice.

Pentru alte indicații privind siguranța și indicații suplimentare vizitați:

http://laserliner.com/info?an=AKV
