Tipo de producto	Cámara de inspección
Marca	Laserliner
Modelo	Ultra Camera
Resolución de la cámara	640 x 480 píxeles
Diámetro de la cabeza de cámara	9 mm
Diámetro de la sonda	6 mm
Longitud de la sonda (Ultra)	10 m
Campo de visión (FOV)	53°
Profundidad de campo (DOF)	1 a 6 cm
Tipo de protección	IP68 (1,5 m de profundidad, 60 min)
Ángulo de flexión mínimo de la sonda	70 mm
Condiciones de trabajo	0 °C a 45 °C, 20 a 85 % HR (sin condensación), máx. 4000 m
Condiciones de almacenamiento	-10 °C a 60 °C, máx. 80 % HR
Dimensiones (Ultra)	10000 x 19 x 19 mm
Peso (Ultra)	1100 g
Funciones principales	Transmisión de imágenes de vídeo en color a la pantalla LCD mediante la unidad base VideoFlex; 4 LED ultra potentes integradas
Alimentación	Mediante la unidad base VideoFlex
Mantenimiento y limpieza	Limpiar con un paño ligeramente húmedo; evitar productos de limpieza, abrasivos o disolventes
Seguridad	LED grupo RG0 (inofensivo para el ojo y la piel); no utilizar para exámenes médicos ni cerca de tensión peligrosa; evitar contacto con productos químicos, piezas calientes o en movimiento
Reglamentación	Conforme a las normas UE (CEM 2014/30/UE); debe eliminarse según la directiva RAEE

Preguntas frecuentes - Ultra Camera Laserliner

¿Cómo funciona la Laserliner Ultra Camera?

La Ultra Camera es una unidad de cámara destinada a conectarse a la unidad base VideoFlex. Transmite imágenes de vídeo en color a la pantalla LCD para inspeccionar lugares de difícil acceso (cavidades, pozos, mampostería, vehículos).

¿Cuál es la resolución de la imagen?

La resolución de la cámara es de 640 x 480 píxeles.

¿Cuál es el diámetro de la cabeza de cámara y de la sonda?

La cabeza de cámara tiene un diámetro de 9 mm y la sonda (cable flexible) un diámetro de 6 mm.

¿Es la cámara impermeable?

Sí, cuenta con protección IP68, lo que permite una inmersión hasta 1,5 m de profundidad durante 60 minutos.

¿Se puede utilizar esta cámara para exámenes médicos?

No, está prohibido utilizar la Flex / XXL / Ultra Camera para exámenes médicos o en personas. El aparato está diseñado únicamente para inspección técnica.

¿Cuál es la profundidad de campo?

La profundidad de campo (zona de nitidez) está comprendida entre 1 y 6 cm delante de la cabeza de cámara. Los objetos más allá pueden aparecer borrosos.

¿Cómo mantener la cámara?

Limpie todos los componentes con un paño ligeramente húmedo. No utilice productos de limpieza, abrasivos o disolventes. Guarde el aparato en un lugar seco y limpio.

¿Qué hacer si la cámara no funciona?

Si una o varias funciones no funcionan o si el nivel de carga de la batería es bajo, deje de usar el aparato. Consulte el manual o comuníquese con el servicio posventa. No modifique la construcción.

¿Cuáles son las condiciones de trabajo recomendadas?

El aparato puede usarse entre 0 °C y 45 °C con una humedad relativa de 20 a 85 % (sin condensación) y hasta 4000 m de altitud.

¿Cómo eliminar el aparato al final de su vida útil?

De acuerdo con la directiva europea RAEE, este producto es un aparato eléctrico y debe ser objeto de recogida y eliminación selectivas. No lo tire con la basura doméstica.

MANUAL DE USUARIO Ultra Camera Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entréguela con el dispositivo si cambia de manos.

Funcionamiento y uso

La Flex / XXL / Ultra Camera es una unidad de cámara para conectar a la unidad básica VideoFlex. Junto con la unidad básica se envía al LCD imágenes de vídeo en color para la comprobación de puntos de difícil acceso como espacios huecos, pozos, interior de muros o en vehículos.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido modificar la construcción del aparato.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.
• El cabezal de la cámara no es resistente a los ácidos o el fuego.
• Es indispensable evitar que la Flex / XXL / Ultra Camera entre en contacto con sustancias químicas, voltaje eléctrico, objetos móviles o calientes. Esto podría provocar daños en el aparato y causar lesiones graves al usuario.
• No se puede utilizar la Flex / XXL / Ultra Camera para realizar exámenes médicos o exploraciones en personas.
• Por favor respete las medidas de seguridad dispuestas por las autoridades locales o nacionales en relación al uso adecuado del aparato.
• El aparato no es apto para realizar mediciones cerca de tensión peligrosa. Por esa razón, las mediciones cerca de instalaciones eléctricas deberán ser realizadas con las piezas conductoras sin tensión. La ausencia de tensión y el seguro contra la conexión de nuevo tienen que estar garantizados por las medidas adecuadas.

Instrucciones de seguridad

Modo de proceder con radiación óptica artificial según el OStrV

(reglamento alemán de protección laboral contra la radiación óptica artificial)

Orificio de salida del LED

• El aparato trabaja con LED del grupo de riesgo RG 0 (grupo libre, sin riesgo) según las normas vigentes para la seguridad fotobiológica (EN 62471:2008-09ss / IEC/TR 62471:2006-07ss) en sus ediciones actuales.
• La radiación perceptible de los LED no es peligrosa para el ojo ni la piel humanos si se utiliza el aparato correctamente y en condiciones razonablemente previsibles.

Instrucciones de seguridad

Manejo de radiación electromagnética

- El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC).

Laserliner

- Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Conserve el aparato en un lugar limpio y seco.

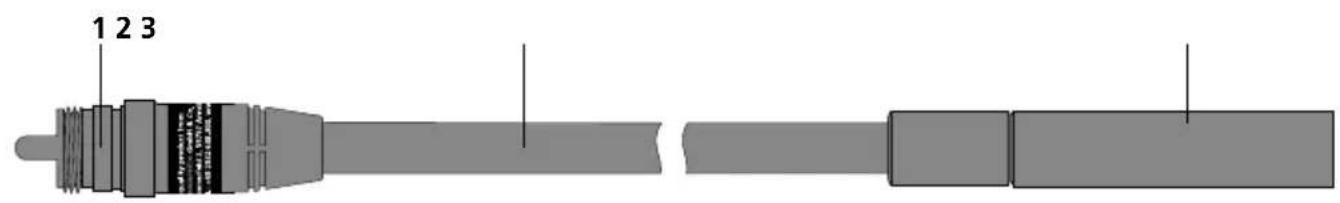

1 Conexión unidad básica

2 Tubo flexible

3 Cabezal de la cámara con 4 LED de alta potencia

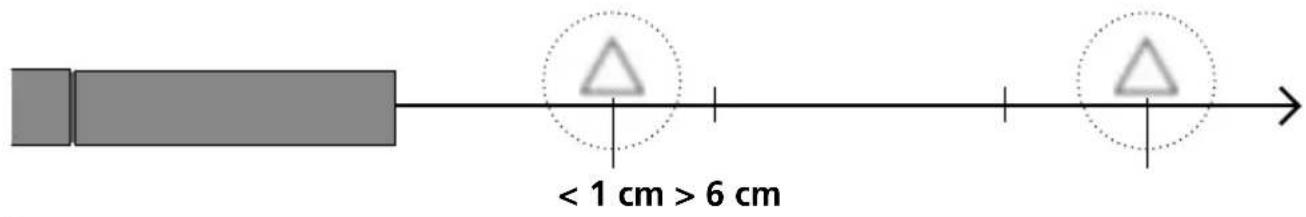

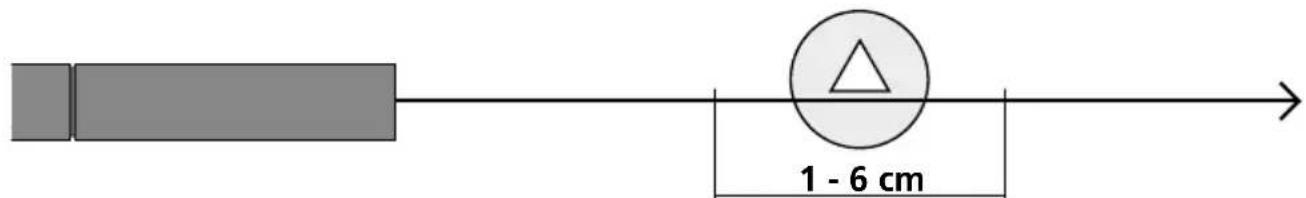

1 Rango de profundidad de campo

Flex / XXL / Ultra Camera suministra imágenes nítidas en un rango de 1 a 6 cm por delante del cabezal de la cámara.

Los objetos que se encuentren fuera del rango pueden aparecer desenfocados.

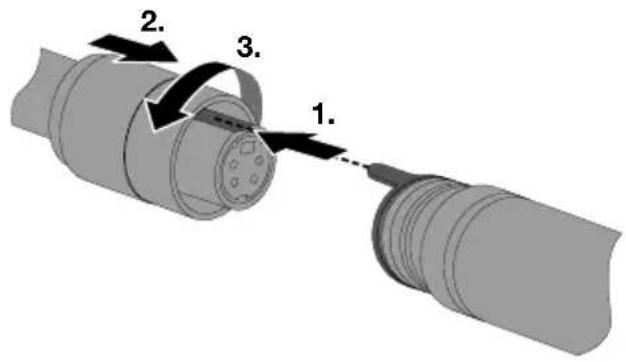

2 Entrada tubo flexible

Datos técnicos
Sujeto a modificaciones técnicas. 20W50

Resolución de la cámara 640 x 480 pixel
Cabezal de la cámara ø 9 mm
Tipo de protección IP 68 (Profundidad de penetración 1,5 m, 60 min.)
Radio de flexión mín. de la sonda-cámara 70 mm
Campo visual (FOV) 53°
Profundidad de campo (DOF) 1 ... 6 cm
Diámetro de la sonda-cámara 6 mm
Longitud de la sonda-cámara Flex 1,5 m
Longitud de la sonda-cámara XXL 5 m
Longitud de la sonda-cámara Ultra 10 m
Longitud cabezal de la cámara 50 mm
Condiciones de trabajo	0°C ... 45°C, humedad del aire máx. 20 ... 85% r.h., no condensante, altitud de trabajo máx. 4000 m sobre el nivel del mar (nivel normal cero)
Condiciones de almacén -10°C ... 60°C, humedad del aire máx. 80% r.h.
Dimensiones (An x Al x F) Flex 1500 x 19 x 19 mm
Dimensiones (An x Al x F) XXL 5000 x 19 x 19 mm
Dimensiones (An x Al x F) Ultra 10000 x 19 x 19 mm
Peso Flex	165 g
Peso XXL	550 g
Peso Ultra	1100 g

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=AKV
