Ultra Camera - Câmara de inspeção Laserliner - Manual de utilização gratuito

Tipo de produto	Câmera de inspeção
Marca	Laserliner
Modelo	Ultra Camera
Resolução da câmera	640 x 480 pixels
Diâmetro da cabeça da câmera	9 mm
Diâmetro da sonda	6 mm
Comprimento da sonda (Ultra)	10 m
Campo de visão (FOV)	53°
Profundidade de campo (DOF)	1 a 6 cm
Tipo de proteção	IP68 (1,5 m de profundidade, 60 min)
Ângulo de flexão mínimo da sonda	70 mm
Condições de trabalho	0 °C a 45 °C, 20 a 85 % UR (sem condensação), máx. 4000 m
Condições de armazenamento	-10 °C a 60 °C, máx. 80 % UR
Dimensões (Ultra)	10000 x 19 x 19 mm
Peso (Ultra)	1100 g
Funções principais	Transmissão de imagens de vídeo coloridas para a tela LCD através da unidade base VideoFlex; 4 LEDs ultra-potentes integrados
Alimentação	Através da unidade base VideoFlex
Manutenção e limpeza	Limpar com um pano ligeiramente úmido; evitar produtos de limpeza, abrasivos ou solventes
Segurança	LEDs grupo RG0 (inofensivo para os olhos e a pele); não utilizar para exames médicos nem perto de tensão perigosa; evitar contato com produtos químicos, peças quentes ou em movimento
Regulamentação	Conforme às normas da UE (EMC 2014/30/UE); deve ser eliminado de acordo com a diretiva REEE

Perguntas frequentes - Ultra Camera Laserliner

Como funciona a Laserliner Ultra Camera ?

A Ultra Camera é uma unidade de câmera destinada a ser conectada à unidade base VideoFlex. Ela transmite imagens de vídeo coloridas para a tela LCD para inspecionar locais de difícil acesso (cavidades, poços, alvenaria, veículos).

Qual é a resolução da imagem?

A resolução da câmera é de 640 x 480 pixels.

Qual é o diâmetro da cabeça da câmera e da sonda?

A cabeça da câmera tem um diâmetro de 9 mm e a sonda (cabo flexível) um diâmetro de 6 mm.

A câmera é à prova d'água?

Sim, ela possui proteção IP68, o que permite imersão até 1,5 m de profundidade por 60 minutos.

Pode-se usar esta câmera para exames médicos?

Não, é proibido usar a Flex / XXL / Ultra Camera para exames médicos ou em pessoas. O aparelho foi projetado apenas para inspeção técnica.

Qual é a profundidade de campo?

A profundidade de campo (zona de nitidez) está entre 1 e 6 cm na frente da cabeça da câmera. Objetos além disso podem aparecer desfocados.

Como fazer a manutenção da câmera?

Limpe todos os componentes com um pano ligeiramente úmido. Não use produtos de limpeza, abrasivos ou solventes. Armazene o aparelho em local seco e limpo.

O que fazer se a câmera não funcionar mais?

Se uma ou mais funções não funcionarem mais ou se o nível de carga da bateria estiver baixo, pare de usar o aparelho. Consulte o manual ou entre em contato com o serviço pós-venda. Não modifique a construção.

Quais são as condições de trabalho recomendadas?

O aparelho pode ser usado entre 0 °C e 45 °C com umidade relativa de 20 a 85 % (sem condensação) e até 4000 m de altitude.

Como descartar o aparelho no fim da vida útil?

De acordo com a diretiva europeia REEE, este produto é um aparelho elétrico e deve ser submetido a coleta e descarte seletivos. Não o jogue no lixo doméstico.

MANUAL DE UTILIZADOR Ultra Camera Laserliner

Leia completamente as instruções de uso, o caderno anexo „Indicações adicionais e sobre a garantia“, assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo se o entregar a alguém.

Função / Utilização

A Flex / XXL / Ultra Camera é uma unidade de câmara que é conectada à unidade básica VideoFlex. Juntamente com a unidade básica são emitidas imagens de vídeo a cores para o LCD, com a finalidade de verificar pontos de acesso difícil, como p. ex. vãos, poços, muros ou no veículo.

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Os aparelhos de medição e os seus acessórios não são brinquedos. Mantenha-os afastados das crianças.
  – Não é permitido alterar a construção do aparelho.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas ou vibrações fortes.
• Não é permitido usar o aparelho se uma ou mais funções falharem ou a carga da/s pilha/s estiver baixa.
• A cabeça da câmara não é resistente a atmosferas ácidas nem a fogo.
• Há que evitar, impreterivelmente, que a Flex / XXL / Ultra Camera entre em contacto com produtos químicos, tensão, objetos móveis ou quentes. Estes podem causar danos no aparelho e mesmo lesões graves no operador.
• A Flex / XXL / Ultra Camera não pode ser usada para exames médicos nem a pessoas.
• Por favor observe as normas de segurança das autoridades locais e/ou nacionais relativas à utilização correta do aparelho.
• O aparelho não é apropriado para medições perto de tensões perigosas. Por isso, para realizar medições perto de instalações elétricas, assegure-se sempre da isenção de tensão de componentes com condutividade elétrica. A isenção de tensão e a proteção contra a conexão têm de estar garantidas por medidas adequadas.

Indicações de segurança

Manuseio de radiação ótica artificial segundo o regulamento sobre radiação ótica

Abertura para saída LED

• O aparelho trabalha com LEDs do grupo de risco RG 0 (grupo isento, sem risco) nos termos das normas vigentes para segurança fotobiológica (EN 62471:2008-09ff / IEC/TR 62471:2006-07 e seguintes) nas respetivas versões atuais.
• Mediante uma utilização correta e condições razoavelmente previsíveis, a radiação acessível dos LEDs é inofensiva para o olho humano e a pele humana.

Indicações de segurança

Lidar com radiação eletromagnética

- O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva EMC 2014/30/UE.

Laserliner

- Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Armazene o aparelho num lugar limpo e seco.

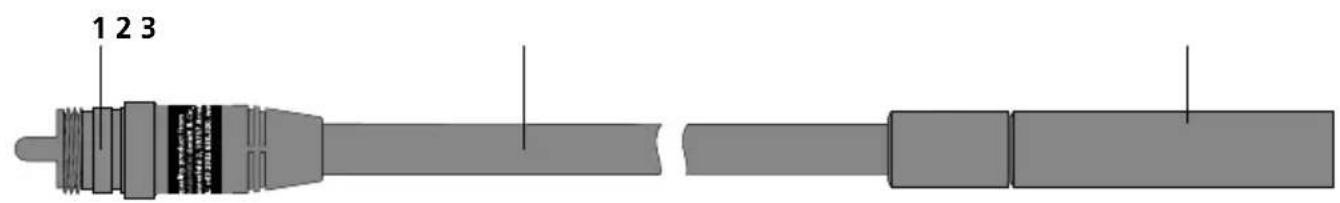

1 Conexão da unidade básica

2 Tubo flexível

3 Cabeça da câmara com 4 LEDs de alta potência

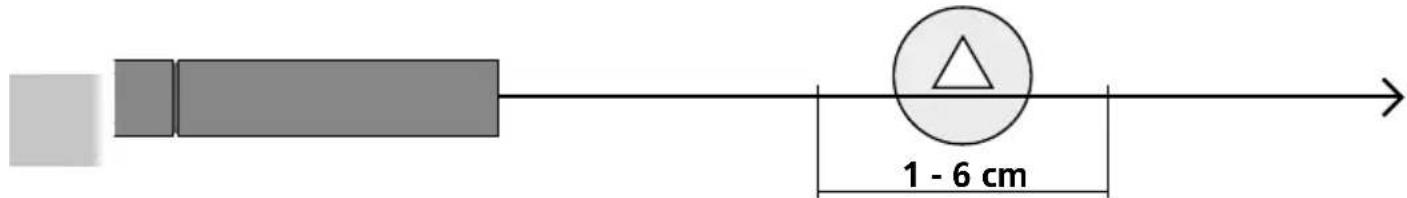

1 Margem de profundidade de campo

A Flex / XXL / Ultra Camera fornece imagens nítidas numa margem de 1 - 6 cm à frente da cabeça da câmara.

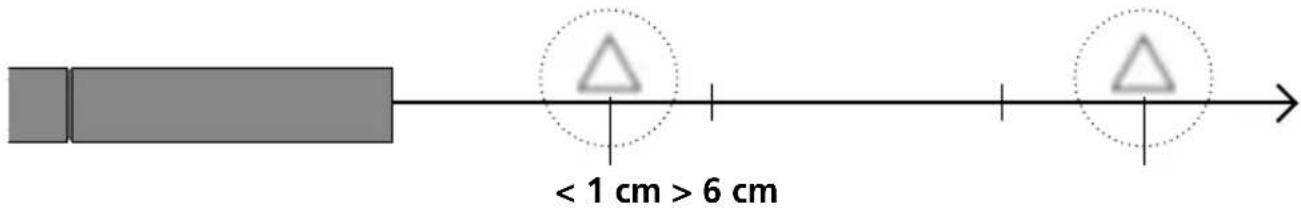

Os objetos que estejam muito fora da zona de focagem podem aparecer desfocados.

2 Conexão do tubo flexível

Dados técnicos
Sujeito a alterações técnicas. 20W50

Resolução da câmara 640 x 480 pixel
Cabeça da câmara ø 9 mm
Tipo de proteção IP 68 (profundidade de imersão 1,5 m, 60 min.)
Raio de curvatura mín. da sonda da câmara	70 mm
Campo de visão (FOV) 53°
Profundidade de campo (DOF) 1 ... 6 cm
Diâmetro da sonda da câmara 6 mm
Comprimento da sonda da câmara Flex 1,5 m
Comprimento da sonda da câmara XXL 5 m
Comprimento da sonda da câmara Ultra 10 m
Comprimento da cabeça da câmara 50 mm
Condições de trabalho	0°C ... 45°C, humidade de ar máx. 20 ... 85% rH, sem condensação, altura de trabalho máx. de 4000 m em relação ao NM (nível do mar)
Condições de armazenamento -10°C ... 60°C	C, humidade de ar máx. 80% rH
Dimensões (L x A x P) Flex 1500 x 19 x 19 mm
Dimensões (L x A x P) XXL 5000 x 19 x 19 mm
Dimensões (L x A x P) Ultra	10000 x 19 x 19 mm
Peso Flex	165 g
Peso XXL	550 g
Peso Ultra	1100 g

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em:

http://laserliner.com/info?an=AKV
