Ultra Camera - Kamera inspekcyjna Laserliner - Bezpłatna instrukcja obsługi

Rodzaj produktu	Kamera inspekcyjna
Marka	Laserliner
Model	Ultra Camera
Rozdzielczość kamery	640 x 480 pikseli
Średnica głowicy kamery	9 mm
Średnica sondy	6 mm
Długość sondy (Ultra)	10 m
Pole widzenia (FOV)	53°
Głębia ostrości (DOF)	1 do 6 cm
Rodzaj ochrony	IP68 (1,5 m głębokości, 60 min)
Minimalny kąt gięcia sondy	70 mm
Warunki pracy	0 °C do 45 °C, 20 do 85 % RH (bez kondensacji), maks. 4000 m
Warunki przechowywania	-10 °C do 60 °C, maks. 80 % RH
Wymiary (Ultra)	10000 x 19 x 19 mm
Waga (Ultra)	1100 g
Główne funkcje	Transmisja kolorowych obrazów wideo na ekran LCD przez jednostkę bazową VideoFlex ; 4 bardzo mocne diody LED wbudowane
Zasilanie	Poprzez jednostkę bazową VideoFlex
Konserwacja i czyszczenie	Czyścić lekko wilgotną szmatką; unikać środków czyszczących, szorujących lub rozpuszczalników
Bezpieczeństwo	Diody LED grupa RG0 (nieszkodliwe dla oczu i skóry); nie używać do badań medycznych ani w pobliżu niebezpiecznego napięcia; unikać kontaktu z chemikaliami, gorącymi lub ruchomymi częściami
Przepisy	Zgodny z normami UE (EMC 2014/30/UE); należy utylizować zgodnie z dyrektywą WEEE

Często zadawane pytania - Ultra Camera Laserliner

Jak działa Laserliner Ultra Camera?

Ultra Camera to jednostka kamery przeznaczona do podłączenia do jednostki bazowej VideoFlex. Przekazuje kolorowe obrazy wideo na ekran LCD w celu inspekcji trudno dostępnych miejsc (wnęki, szyby, mury, pojazdy).

Jaka jest rozdzielczość obrazu?

Rozdzielczość kamery wynosi 640 x 480 pikseli.

Jaka jest średnica głowicy kamery i sondy?

Głowica kamery ma średnicę 9 mm, a sonda (elastyczny kabel) średnicę 6 mm.

Czy kamera jest wodoodporna?

Tak, posiada ochronę IP68, co pozwala na zanurzenie do 1,5 m głębokości na 60 minut.

Czy można używać tej kamery do badań medycznych?

Nie, zabronione jest używanie Flex / XXL / Ultra Camera do badań medycznych lub na osobach. Urządzenie jest przeznaczone wyłącznie do inspekcji technicznej.

Jaka jest głębia ostrości?

Głębia ostrości (strefa ostrości) wynosi od 1 do 6 cm przed głowicą kamery. Obiekty poza tym zakresem mogą być nieostre.

Jak konserwować kamerę?

Wszystkie elementy czyścić lekko wilgotną szmatką. Nie używać środków czyszczących, szorujących ani rozpuszczalników. Przechowywać urządzenie w suchym i czystym miejscu.

Co zrobić, jeśli kamera przestanie działać?

Jeśli jedna lub więcej funkcji przestanie działać lub poziom naładowania baterii jest niski, należy zaprzestać używania urządzenia. Skonsultuj się z instrukcją lub skontaktuj się z serwisem. Nie modyfikuj konstrukcji.

Jakie są zalecane warunki pracy?

Urządzenie może być używane w zakresie 0 °C do 45 °C przy wilgotności względnej 20 do 85 % (bez kondensacji) i do wysokości 4000 m n.p.m.

Jak utylizować urządzenie po zakończeniu żywotności?

Zgodnie z dyrektywą europejską WEEE, produkt ten jest urządzeniem elektrycznym i podlega selektywnej zbiórce i utylizacji. Nie wyrzucaj go razem z odpadami domowymi.

INSTRUKCJA OBSŁUGI Ultra Camera Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować i, w przypadku przekazania urządzenia, wręczyć kolejnemu posiadaczowi.

Funkcja / zastosowanie

Flex / XXL / Ultra Camera jest to jednostka kamerowa do podłączenia do jednostki bazowej VideoFlex. Po podłączeniu do jednostki bazowej przesyłane są barwne obrazy wideo do wyświetlacza LCD w celu kontroli trudno dostępnych miejsc, takich jak np. pustki, szyby, mury lub pojazdy.

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie do zastosowania podanego w specyfikacji.
  – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
  – Nie modyfikować konstrukcji urządzenia.
  – Nie należy narażać urządzenia na obciążenia mechaniczne, ekstremalne temperatury oraz silne wibracje.
  – Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji lub gdy baterie są zbyt słabe.
  – Głowica kamery nie jest kwasoodporna ani ogniotrwała.
  – Należy bezwzględnie zwracać uwagę na to, aby urządzenie Flex / XXL / Ultra Camera nie wchodziło w kontakt z chemikaliami, napięcie elektryczne oraz przedmiotami ruchomymi i gorącymi. Może to doprowadzić do uszkodzenia urządzenia oraz do ciężkich obrażeń operatora.
  – Urządzenie Flex / XXL / Ultra Camera nie może być stosowane do przeprowadzania badań medycznych/badań ludzi.
  – Proszę przestrzegać środków bezpieczeństwa lokalnych lub krajowych organów w celu prawidłowego stosowania urządzenia.
  – Urządzenie nie nadaje się do przeprowadzania pomiarów w pobliżu niebezpiecznego napięcia. Dlatego w przypadku pomiarów w pobliżu obiektów elektrycznych należy zawsze zwracać uwagę na to, aby elementy przewodzące nie były pod napięciem. Brak napięcia oraz zabezpieczenie przed ponownym włączeniem urządzeń należy zapewnić odpowiednimi działaniami.

Wskazówki odnośnie bezpieczeństwa

Postępowanie ze sztucznym promieniowaniem optycznym (niem. rozporządzenie OStrV)

Otwór wyjściowy LED

• Urządzenie pracuje z diodami LED grupy ryzyka RG 0 (grupa wolna, brak ryzyka) zgodnie z obowiązującymi normami dotyczącymi bezpieczeństwa fotobiologicznego (EN 62471:2008-09 i n. / IEC/TR 62471:2006-07 i n.) w aktualnych wersjach.
  – Dostępne promieniowanie diod LED nie ma szkodliwego wpływu na ludzkie oko i ludzką skóre, pod warunkiem wykorzystywania urządzenia zgodnie z przeznaczeniem i w rozsądnie przewidywalnych warunkach.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

- Przyrząd pomiarowy został skonstruowany zgodnie z przepisami i wartościami granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE.

Laserliner

– Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

Wskazówki dotyczące konserwacji i pielegnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przechowywać urządzenie w czystym, suchym miejscu.

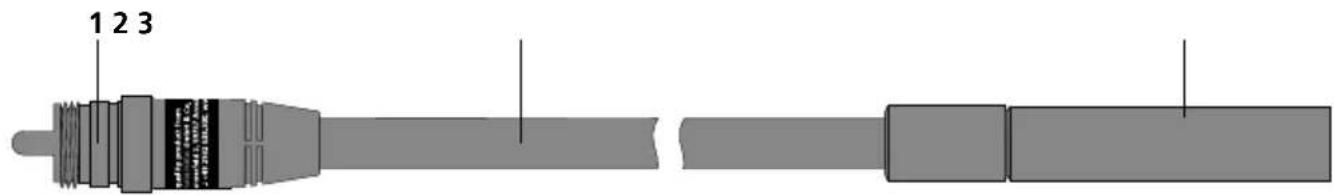

1 Podłączenie do jednostki bazowej

2 Wąż elastyczny

3 Głowica kamery z 4 diodami LED o wysokiej wydajności

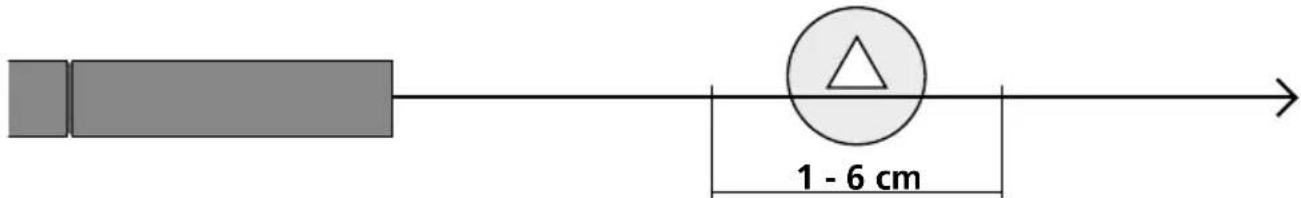

1 Zakres głębi ostrości

Flex / XXL / Ultra Camera przekazuje ostry obraz w obszarze 1 - 6 cm przed głowicą kamery.

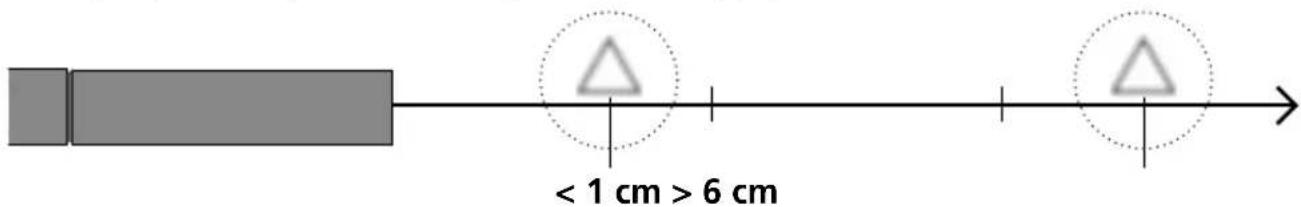

Obiekty leżące daleko poza obszarem ogniskowania mogą być nieostre.

2 Podłączenie przewodu elastycznego

Dane techniczne
Zastrzega się możliwość zmian technicznych. 20W50

Rozdzielczość kamery 640 x 480 pikseli
Głowica kamery ø 9 mm
Stopień ochrony IP 68 (zagłębienie 1,5 m, 60 min)
Min. promień gięcia sondy kamerowej 70 mm
Pole widzenia (FOV) 53°
Głębi ostrości (DOF) 1 ... 6 cm
Średnica sondy kamerowej 6 mm
Długość sondy kamerowej Flex 1,5 m
Długość sondy kamerowej XXL 5 m
Długość sondy kamerowej Ultra 10 m
Długość głowica kamery 50 mm
Warunki pracy	0°C ... 45°C, wilgotność powietrza maks. 20 ... 85% wilgotności względnej, bez skraplania, wysokość robocza maks. 4000 m nad punktem zerowym normalnym
Warunki przechowywania	-10°C ... 60°C, wilgotność powietrza maks. 80% wilgotności względnej
Wymiary (szer. x wys. x gł.) Flex 1500 x 19 x	19 mm
Wymiary (szer. x wys. x gł.) XXL 5000 x 19 x	19 mm
Wymiary (szer. x wys. x gł.) Ultra	10000 x 19 x 19 mm
Masa Flex	165 g
Masa XXL	550 g
Masa Ultra	1100 g

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

http://laserliner.com/info?an=AKV

!
