Ultra Camera - Inspektionskamera Laserliner - Gratis brugsanvisning og manual

Produkttype	Inspektionskamera
Mærke	Laserliner
Model	Ultra Camera
Kameraopløsning	640 x 480 pixels
Diameter på kamerahoved	9 mm
Diameter på sonde	6 mm
Sondelængde (Ultra)	10 m
Synsfelt (FOV)	53°
Dybdeskarphed (DOF)	1 til 6 cm
Beskyttelsestype	IP68 (1,5 m dybde, 60 min)
Minimal bøjningsvinkel for sonde	70 mm
Arbejdsbetingelser	0 °C til 45 °C, 20 til 85 % RH (uden kondens), maks. 4000 m
Opbevaringsbetingelser	-10 °C til 60 °C, maks. 80 % RH
Mål (Ultra)	10000 x 19 x 19 mm
Vægt (Ultra)	1100 g
Hovedfunktioner	Overførsel af farvevideobilleder til LCD-skærm via basisenheden VideoFlex; 4 indbyggede ultra-powerfulde LED'er
Strømforsyning	Via basisenheden VideoFlex
Vedligeholdelse og rengøring	Rengør med en let fugtig klud; undgå rengøringsmidler, skuremidler eller opløsningsmidler
Sikkerhed	LED-gruppe RG0 (uskyldig for øje og hud); må ikke bruges til medicinske undersøgelser eller i nærheden af farlig spænding; undgå kontakt med kemikalier, varme eller bevægelige dele
Regulering	Overholder EU-standarder (EMC 2014/30/EU); skal bortskaffes i henhold til WEEE-direktivet

Ofte stillede spørgsmål - Ultra Camera Laserliner

Hvordan fungerer Laserliner Ultra Camera?

Ultra Camera er en kameramodul beregnet til tilslutning til basisenheden VideoFlex. Den overfører farvevideobilleder til LCD-skærmen for at inspicere svært tilgængelige steder (hulrum, brønde, murværk, køretøjer).

Hvad er billedopløsningen?

Kameraopløsningen er 640 x 480 pixels.

Hvad er diameteren på kamerahovedet og sonden?

Kamerahovedet har en diameter på 9 mm og sonden (fleksibelt kabel) en diameter på 6 mm.

Er kameraet vandtæt?

Ja, det har beskyttelsesklasse IP68, hvilket muliggør nedsænkning op til 1,5 m dybde i 60 minutter.

Kan dette kamera bruges til medicinske undersøgelser?

Nej, det er forbudt at bruge Flex / XXL / Ultra Camera til medicinske undersøgelser eller på mennesker. Apparatet er kun beregnet til teknisk inspektion.

Hvad er dybdeskarpheden?

Dybdeskarpheden (skarphedszone) er mellem 1 og 6 cm foran kamerahovedet. Objekter udenfor kan fremstå uklare.

Hvordan vedligeholder jeg kameraet?

Rengør alle komponenter med en let fugtig klud. Brug ikke rengøringsmidler, skuremidler eller opløsningsmidler. Opbevar apparatet et tørt og rent sted.

Hvad gør jeg, hvis kameraet ikke fungerer længere?

Hvis en eller flere funktioner ikke virker, eller batteriniveauet er lavt, stop med at bruge apparatet. Se vejledningen eller kontakt kundeservice. Foretag ikke ændringer af konstruktionen.

Hvad er de anbefalede arbejdsbetingelser?

Apparatet kan bruges mellem 0 °C og 45 °C med en relativ luftfugtighed på 20 til 85 % (uden kondens) og op til 4000 m højde.

Hvordan bortskaffer jeg apparatet ved endt levetid?

I henhold til EU-direktivet WEEE er dette produkt et elektrisk apparat og skal indsamles og bortskaffes separat. Må ikke smides i husholdningsaffaldet.

BRUGSANVISNING Ultra Camera Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger” samt de aktuelle oplysninger og henvisninger på internetlinket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Funktion / anvendelse

Flex / XXL / Ultra Camera er en kameraenhed, der kan sluttes til basisenheden VideoFlex. Sammen med basisenheden sendes der farvevideobilleder til LCD-skærmen til kontrol af vanskeligt tilgængelige steder som fx i hulrum, skakte, i murværk eller i køretøjer.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Konstruktionsmæssigt må apparatet ikke ændres.
• Apparatet må ikke udsættes for mekanisk belastning, meget høje temperaturer eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.
• Kamerahovedet er ikke syrebestandigt eller ildfast.
• Det er vigtigt, at man sørger for, at Flex / XXL / Ultra Camera ikke kommer i kontakt med kemikalier, spænding, bevægelige eller varme genstande. Dette kan ødelægge apparatet og desuden medføre alvorlige personskader på operatøren.
• Flex / XXL / Ultra Camera må ikke anvendes til medicinske undersøgelser/personundersøgelser.
• lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet.
• Apparatet er ikke beregnet til måling i nærheden af farlig spænding. Derfor skal man altid sikre sig, at der ikke er spænding i ledende dele, når man foretager målinger i nærheden af elektriske anlæg. Den spændingsfri tilstand og sikring mod genstart skal sikres med passende foranstaltninger.

Sikkerhedsanvisninger

Omgang med kunstig, optisk stråling OStrV

Udgangsåbnings-LED

• Apparatet bruger LED'er i risikogruppen RG 0 (fri gruppe, ingen risiko) i henhold til gældende standarder for fotobiologisk sikkerhed (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) i de nuværende udførelser.
• Den tilgængelige stråling fra LED'erne er ved tilsigtet anvendelse og under rimeligt forudsigelige forhold ufarlig for det menneskelige øje og den menneskelige hud.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

- Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.

Laserliner

- Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Apparatet skal opbevares på et rent og tørt sted.

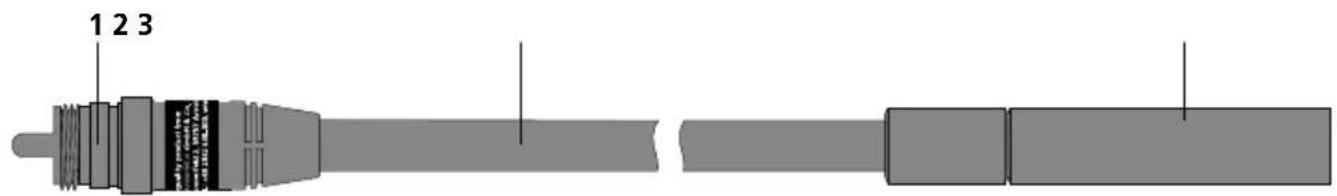

1 Tilslutning til basisenhed

2 Fleksibel slange

3 Kamerahoved med 4 kraftige LED'er

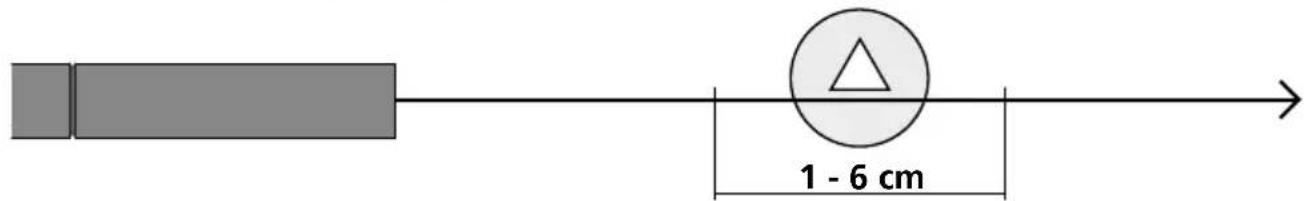

1 Dybdeskarphedsområde

Flex / XXL / Ultra Camera giver skarpe billeder i området 1 - 6 cm foran kamerahovedet.

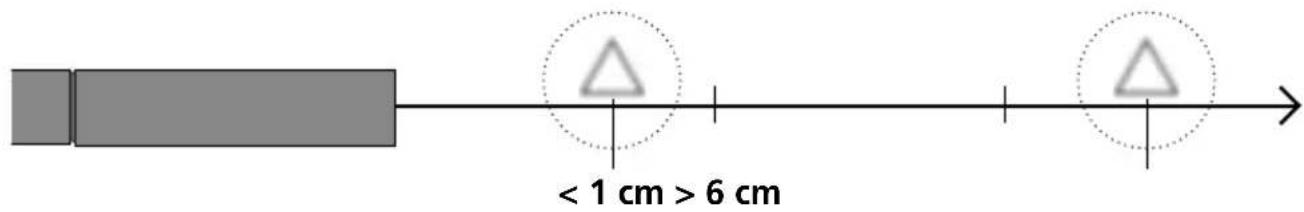

Objekter, der ligger langt uden for fokusområdet, kan forekomme uskarpe.

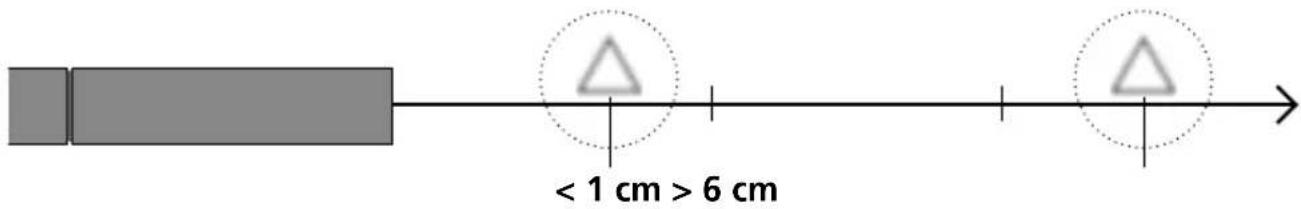

2 Tilslutning flexslange

Tekniske Data
Forbehold for tekniske ændringer. 20W50

Opløsning kamera 640 x 480 pixel
Kamerahoved ø 9 mm
Beskyttelsesmåde IP 68 (Dykningsdybde 1,5 m, 60 min.)
Min. bukkeradius kamera-sonde 70 mm
Synsfelt (FOV) 53°
Dybdeskarphed (DOF) 1 ... 6 cm
Diameter kamera-sonde 6 mm
Længde kamera-sonde Flex 1,5 m
Længde kamera-sonde XXL 5 m
Længde kamera-sonde Ultra 10 m
Længde Kamerahoved 50 mm
Arbejdsbetingelser	0°C ... 45°C, luftfugtighed maks. 20 ... 85% rH, ikke-kondenserende, arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser -10°C ... 60°C, luftfugtighed maks. 80% rH
Mål (B x H x L) Flex 1500 x 19 x 19 mm
Mål (B x H x L) XXL 5000 x 19 x 19 mm
Mål (B x H x L) Ultra	10000 x 19 x 19 mm
Vægt Flex	165 g
Vægt XXL	550 g
Vægt Ultra	1100 g

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com/info?an=AKV

!

Objekter som ligger langt utenfor fokusområdet, kan fremstå som utydelige.

2 Tilkobling fleksislange

Tekniske data
Det tas forbehold om tekniske endringer. 20W50

Oppløsning kamera 640 x 480 piksler
Kamerahode ø 9 mm
Beskyttelsesklasse IP 68 (Dykkedybde 1,5 m,	60 min.)
Min. bøyeradius kamerasonde 70 mm
Synsfelt (FOV) 53°
Dybdeskarphet (DOF) 1 ... 6 cm
Diameter kamerasonde 6 mm
Lang kamerasonde Flex 1,5 m
Lang kamerasonde XXL 5 m
Lang kamerasonde Ultra 10 m
Lang kamerahode 50 mm
Arbeidsbetingelser	0°C ... 45°C, luftfuktighet maks. 20 ... 85% rH,ikke kondenserende, arbeidshøyde maks. 4000 m.o.h.
Lagringsbetingelser -10°C ... 60°C, luftfuktighet maks. 80% rH
Mål (B x H x D) Flex 1500 x 19 x 19 mm
Mål (B x H x D) XXL	5000 x 19 x 19 mm
Mål (B x H x D) Ultra 10000 x 19 x 19 mm
Vekt Flex	165 g
Vekt XXL	550 g
Vekt Ultra	1100 g
