Тип продукта	Инспекционная камера
Бренд	Laserliner
Модель	Ultra Camera
Разрешение камеры	640 x 480 пикселей
Диаметр головки камеры	9 мм
Диаметр зонда	6 мм
Длина зонда (Ultra)	10 м
Поле зрения (FOV)	53°
Глубина резкости (DOF)	от 1 до 6 см
Тип защиты	IP68 (глубина 1,5 м, 60 мин)
Минимальный угол изгиба зонда	70 мм
Условия эксплуатации	от 0 °C до 45 °C, 20–85 % отн. влажности (без конденсации), макс. 4000 м
Условия хранения	от -10 °C до 60 °C, макс. 80 % отн. влажности
Размеры (Ultra)	10000 x 19 x 19 мм
Вес (Ultra)	1100 г
Основные функции	Передача цветного видео на ЖК-экран через базовый блок VideoFlex; 4 встроенных сверхъярких светодиода
Питание	Через базовый блок VideoFlex
Уход и очистка	Очищайте слегка влажной тканью; избегайте чистящих средств, абразивов или растворителей
Безопасность	Светодиоды группы RG0 (безопасны для глаз и кожи); не используйте для медицинских осмотров и вблизи опасного напряжения; избегайте контакта с химикатами, горячими или движущимися деталями
Нормативные требования	Соответствует стандартам ЕС (ЭМС 2014/30/ЕС); утилизировать согласно директиве WEEE

Часто задаваемые вопросы - Ultra Camera Laserliner

Как работает Laserliner Ultra Camera?

Ultra Camera — это камера, подключаемая к базовому блоку VideoFlex. Она передает цветное видео на ЖК-экран для осмотра труднодоступных мест (полости, скважины, каменная кладка, автомобили).

Какое разрешение изображения?

Разрешение камеры составляет 640 x 480 пикселей.

Каков диаметр головки камеры и зонда?

Головка камеры имеет диаметр 9 мм, а зонд (гибкий кабель) — диаметр 6 мм.

Камера водонепроницаема?

Да, она имеет защиту IP68, что допускает погружение на глубину до 1,5 м в течение 60 минут.

Можно ли использовать эту камеру для медицинских осмотров?

Нет, запрещено использовать Flex / XXL / Ultra Camera для медицинских осмотров или на людях. Устройство предназначено только для технического осмотра.

Какова глубина резкости?

Глубина резкости (зона резкости) составляет от 1 до 6 см перед головкой камеры. Объекты за пределами этого диапазона могут быть размытыми.

Как ухаживать за камерой?

Очищайте все компоненты слегка влажной тканью. Не используйте чистящие средства, абразивы или растворители. Храните устройство в сухом и чистом месте.

Что делать, если камера перестала работать?

Если одна или несколько функций не работают или уровень заряда батареи низок, прекратите использование. Обратитесь к инструкции или в сервисную службу. Не изменяйте конструкцию.

Каковы рекомендуемые условия работы?

Устройство можно использовать при температуре от 0 °C до 45 °C, относительной влажности 20–85 % (без конденсации) и на высоте до 4000 м.

Как утилизировать устройство по истечении срока службы?

В соответствии с европейской директивой WEEE, данное изделие является электрическим устройством и подлежит раздельному сбору и утилизации. Не выбрасывайте его вместе с бытовыми отходами.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Ultra Camera Laserliner

Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Этот документ следует хранить и при передаче прибора другим пользователям передавать вместе с ним.

Назначение/Применение

Flex / XXL / Ultra Camera — это камера для подключения к базовому блоку устройства VideoFlex. Наряду с базовым блоком цветные видеоизображения передаются также на ЖК дисплей для контроля труднодоступных мест, например, в пустых пространствах, шахтах, каменных кладках или автомобилях.

Общие указания по технике безопасности

– Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации.
– Измерительные приборы и принадлежности к ним - не игрушка. Их следует хранить в недоступном для детей месте.
– Внесение изменений в конструкцию прибора не допускается.
– Не подвергать прибор действию механических нагрузок, повышенных температур или мощных вибраций.
– Работа с прибором в случае отказа одной или нескольких функций или при низком заряде батареи строго запрещена.
– Головка камеры не является стойкой к кислотам или огнестойкой.
- Необходимо обязательно следить за тем, чтобы не допустить контакта Flex / XXL / Ultra Camera с химическими веществами, электрическое напряжение, подвижными или горячими предметами. Это может привести к повреждению устройства, а также к тяжелым травмам оператора.
- Использование Flex / XXL / Ultra Camera для проведения медицинских исследований / обследования людей не допускается.
– Обязательно соблюдать меры предосторожности, предусмотренные местными или национальными органами надзора и относящиеся к надлежащему применению прибора.
– Прибор не предназначен для измерений вблизи опасных напряжений. Поэтому при проведении измерений вблизи электроустановок всегда следить за тем, чтобы токопроводящие части не были под напряжением. Обеспечить отсутствие напряжения и защиту от повторного включения с помощью подходящих средств.

Правила техники безопасности

Обращение с искусственным оптическим излучением OStrV (Правила охраны труда при работе с оптическим излучением)

Светодиод выходного отверстия

– Устройство оснащено светодиодами, подпадающими под группу риска RG 0 („свободная“, без опасности) по действующим стандартам в сфере фотобиологической безопасности (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) в действующей редакции.

– При использовании по назначению и в логически предсказуемых условиях излучение светодиодов безопасно для глаз и кожи человека.

Правила техники безопасности

Обращение с электромагнитным излучением

– В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости согласно директиве о электромагнитная совместимость (EMC) 2014/30/EU.

Laserliner

- Следует соблюдать действующие в конкретных местах ограничения по эксплуатации, например, запрет на использование в больницах, в самолетах, на автозаправках или рядом с людьми с кардиостимуляторами. В таких условиях существует возможность опасного воздействия или возникновения помех от и для электронных приборов.

Информация по обслуживанию и уходу

Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Прибор хранить в чистом и сухом месте.

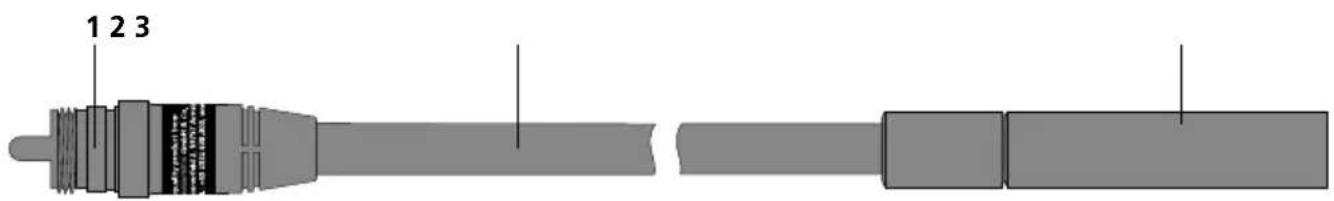

1 Место подсоединения базового блока
2 Гибкий зонд

3 Головка камеры с 4 высокомощными светодиодами

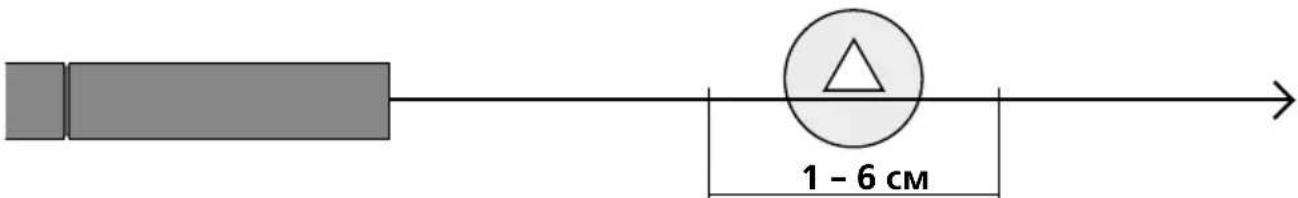

1 Глубина резкости

Flex / XXL / Ultra Camera позволяет получать изображения с хорошей резкостью на расстоянии от 1 до 6 см перед головкой камеры.

Объекты, находящиеся довольно далеко за пределами фокусного интервала, могут выглядеть нечетко.

2 Место подсоединения гибкого зонда

Технические характеристики

Изготовитель сохраняет за собой права

на внесение технических изменений. 20W50

Разрешение камеры 640 x 480 пикселов
Головка камеры ø 9 мм
Степень защиты IP 68 (Глубина погружения	1,5 м, 60 мин.)
Мин. радиус изгиба зонда камеры 70 мм
Зона обзора (FOV) 53°
глубиной резкости (DOF) 1 ... 6 см
Диаметр зонда камеры 6 мм
Длина зонда камеры Flex 1,5 м
Длина зонда камеры XXL 5 м
Длина зонда камеры Ultra 10 м
Длина головка камеры 50 мм
Рабочие условия	0°C ... 45°C, влажность воздуха макс. 20 ... 85% rH,без образования конденсата, рабочая высотане более 4000 м над уровнем моря
Условия хранения -10°C ... 60°C, влажность воздуха макс. 80% rH
Размеры (Ш x В x Г) Flex	1500 x 19 x 19 мм
Размеры (Ш x В x Г) XXL	5000 x 19 x 19 мм
Размеры (Ш x В x Г) Ultra	10000 x 19мм x 19 мм
Bec Flex	165 г
Bec XXL	550 г
Bec Ultra	1100 г

Правила и нормы ЕС и утилизация

Прибор выполняет все необходимые нормы, регламентирующие свободный товарооборот на территории ЕС.

Данное изделие представляет собой электрический прибор, подлежащий сдаче в центры сбора отходов и утилизации в разобранном виде в соответствии с европейской директивой о бывших в употреблении электрических и электронных приборах.

Другие правила техники безопасности и ополнительные инструкции см. по адресу: http://laserliner.com/info?an=AKV

Laserliner

!

Инструкции за безопасност

Инструкции за безопасност
