Ultra Camera - Tarkastuskamera Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Tarkastuskamera
Merkki	Laserliner
Malli	Ultra Camera
Kameran resoluutio	640 x 480 pikseliä
Kameran pään halkaisija	9 mm
Anturin halkaisija	6 mm
Anturin pituus (Ultra)	10 m
Näkökenttä (FOV)	53°
Syväterävyysalue (DOF)	1-6 cm
Suojausluokka	IP68 (1,5 m syvyys, 60 min)
Anturin vähimmäistaivutuskulma	70 mm
Käyttöolosuhteet	0 °C - 45 °C, 20-85 % suhteellinen kosteus (ei kondensoitumista), max. 4000 m
Säilytysolosuhteet	-10 °C - 60 °C, max. 80 % suhteellinen kosteus
Mitat (Ultra)	10000 x 19 x 19 mm
Paino (Ultra)	1100 g
Päätoiminnot	Värikuvan lähetys LCD-näytölle VideoFlex-perusyksikön kautta; 4 erittäin kirkasta LEDiä integroitu
Virtalähde	VideoFlex-perusyksikön kautta
Huolto ja puhdistus	Puhdista kevyesti kostealla liinalla; vältä puhdistusaineita, hankausaineita tai liuottimia
Turvallisuus	LED-ryhmä RG0 (turvallinen silmille ja iholle); älä käytä lääkinnällisiin tutkimuksiin tai vaarallisen jännitteen läheisyydessä; vältä kosketusta kemikaaleihin, kuumiin tai liikkuviin osiin
Säädökset	EU:n standardien mukainen (EMC 2014/30/EU); hävitettävä WEEE-direktiivin mukaisesti

Usein kysytyt kysymykset - Ultra Camera Laserliner

Miten Laserliner Ultra Camera toimii?

Ultra Camera on kamerayksikkö, joka liitetään VideoFlex-perusyksikköön. Se lähettää väristä videokuvaa LCD-näytölle vaikeapääsyisten paikkojen (ontelot, kuilut, muuraus, ajoneuvot) tarkastamiseksi.

Mikä on kuvan resoluutio?

Kameran resoluutio on 640 x 480 pikseliä.

Mikä on kameran pään ja anturin halkaisija?

Kameran pään halkaisija on 9 mm ja anturin (joustava kaapeli) halkaisija on 6 mm.

Onko kamera vedenpitävä?

Kyllä, sillä on IP68-suojaus, joka mahdollistaa upotuksen jopa 1,5 m syvyyteen 60 minuutin ajan.

Voiko tätä kameraa käyttää lääketieteellisiin tutkimuksiin?

Ei, Flex / XXL / Ultra Cameraa ei saa käyttää lääketieteellisiin tutkimuksiin tai ihmisiin. Laite on suunniteltu ainoastaan tekniseen tarkastukseen.

Mikä on syväterävyysalue?

Syväterävyysalue (terävyysalue) on 1-6 cm kameran pään edessä. Sen ulkopuolella olevat kohteet voivat näkyä epäselvinä.

Miten kameraa hoidetaan?

Puhdista kaikki osat kevyesti kostealla liinalla. Älä käytä puhdistusaineita, hankausaineita tai liuottimia. Säilytä laite kuivassa ja puhtaassa paikassa.

Mitä tehdä, jos kamera ei enää toimi?

Jos yksi tai useampi toiminto ei toimi tai akun varaus on alhainen, lopeta laitteen käyttö. Katso ohjeita tai ota yhteyttä huoltoon. Älä muuta rakennetta.

Mitkä ovat suositellut käyttöolosuhteet?

Laitetta voidaan käyttää välillä 0 °C - 45 °C, suhteellisessa kosteudessa 20-85 % (ei kondensoitumista) ja enintään 4000 m korkeudessa.

Miten laite hävitetään käyttöiän päätyttyä?

Euroopan WEEE-direktiivin mukaisesti tämä tuote on sähkölaite ja se on kerättävä ja hävitettävä erikseen. Älä heitä sitä kotitalousjätteen mukana.

KÄYTTÖOHJE Ultra Camera Laserliner

Lue käyttöohje, oheinen lisälehti „Takuu- ja muut ohjeet“ sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Toiminnot ja käyttö

Flex / XXL / Ultra Camera on kamerayksikkö, joka liitetään VideoFlex -perusyksikköön. Perusyksikköön liitetyllä kameralla voi ottaa värillistä videokuvaa vaikepääsyisistä paikoista, esim. onteloista, kuiluista, hormeista, tiilirakenteista ja ajoneuvoista LCD-näytölle katsottavaksi.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.
  – Kamerapää ei kestä happoja eikä tulta.
• Flex / XXL / Ultra Camera -kaapeli ei missään tapauksessa saa joutua kosketuksiin kemikaalien, jän-nitteen eikä liikkuvien tai kuumien esineiden kanssa. Tällainen kontakti saattaa vahingoittaa laitetta ja aiheuttaa vammoja myös laitteen käyttäjälle.
• Flex / XXL / Ultra Camera -kaapelia ei saa käyttää lääketieteellisiin tutkimuksiin eikä henkilöiden tutkimiseen.
  – Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset.
  – Laite ei ole tarkoitettu mittauskäyttöön vaarallisen jännitteen lähellä. Siksi sähkölaitteiden lähellä mitattaessa on huolehdittava, että sähköä johtavat osat ovat jännitteettömiä. Varmista jännitteettömyys ja tahaton uudelleenkytkeminen jollakin asianmukaisella tavalla.

Turvallisuusohjeet

Keinotekoinen optinen säteily OStrV

LED-lähtö

• Laitteen LEDit kuuluvat riskiryhmään RG 0 (vapaa ryhmä, ei riskiä) voimassa olevien fotobioottista turvallisuutta koskevien standardien (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) mukaan.
• LEDien säteily on määräysten mukaisessa käytössä ja ennakoitavissa olosuhteissa vaaratonta ihmissilmälle ja -iholle.

Turvallisuusohjeet

Sähkömagneettinen säteily

- Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.

- Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Säilytä laite puhtaassa ja kuivassa paikassa.

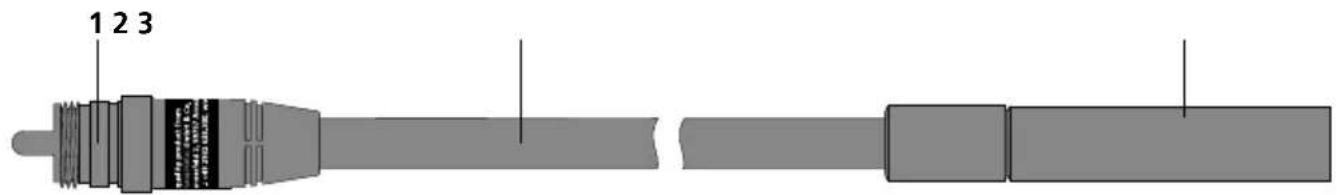

1 Perusyksikön liitäntä

3 Kamerapää, jossa 4 suurteholediä

2 Joustoletku

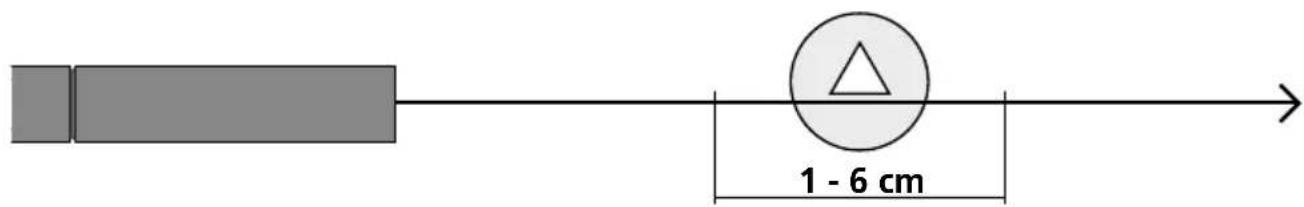

1 Syväterävyysalue

Flex / XXL / Ultra Camera ottaa tarkkoja kuvia 1 - 6 cm matkalta kamerapään edestä.

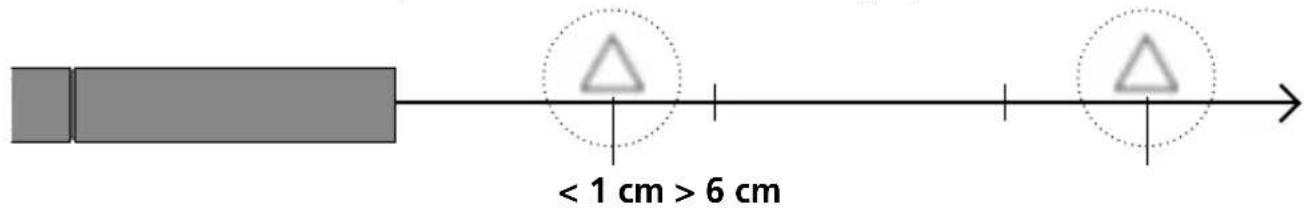

Kaukana tarkennusalueen ulkopuolella olevat kohteet saattavat näkyä epätarkkoina.

2 Joustoletkun liitäntä

Tekniset tiedot
Oikeus teknisiin muutoksiin pidätetään. 20W50

Kameran tarkkuus 640 x 480 pikseliä
Kamerapää ø 9 mm
Kotelointiluokka IP 68 (Syvyys 1,5 m, 60 min)
Kamera-anturin min. taivutussäde 70 mm
Näkökenttä (FOV) 53°
Syvätarkkuus (DOF) 1 ... 6 cm
Kamera-anturin läpimitta 6 mm
Kamera-anturin pituus Flex 1,5 m
Kamera-anturin pituus XXL 5 m
Kamera-anturin pituus Utra 10 m
Kamerapää pituus 50 mm
Käyttöympäristö	0°C ... 45°C, ilmankosteus maks. 20 ... 85% rH, ei kondensoituva, asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuhteet -10°C ... 60°C, ilmankosteus maks. 80% rH
Mitat (L x K x S) Flex 1500 x 19 x 19 mm
Mitat (L x K x S) XXL 5000 x 19 x 19 mm
Mitat (L x K x S) Ultra	10000 x 19 x 19 mm
Paino Flex	165 g
Paino XXL	550 g
Paino Ultra	1100 g

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=AKV

!
