Ultra Camera - Telecamera di ispezione Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di ispezione
Marca	Laserliner
Modello	Ultra Camera
Risoluzione della telecamera	640 x 480 pixel
Diametro della testa della telecamera	9 mm
Diametro della sonda	6 mm
Lunghezza della sonda (Ultra)	10 m
Campo visivo (FOV)	53°
Profondità di campo (DOF)	da 1 a 6 cm
Tipo di protezione	IP68 (profondità 1,5 m, 60 min)
Angolo di piegatura minimo della sonda	70 mm
Condizioni di lavoro	da 0 °C a 45 °C, da 20 a 85 % UR (senza condensa), max. 4000 m
Condizioni di stoccaggio	da -10 °C a 60 °C, max. 80 % UR
Dimensioni (Ultra)	10000 x 19 x 19 mm
Peso (Ultra)	1100 g
Funzioni principali	Trasmissione di immagini video a colori sullo schermo LCD tramite l'unità base VideoFlex; 4 LED ad alta potenza integrati
Alimentazione	Tramite l'unità base VideoFlex
Manutenzione e pulizia	Pulire con un panno leggermente umido; evitare detergenti, abrasivi o solventi
Sicurezza	LED gruppo RG0 (innocuo per occhi e pelle); non utilizzare per esami medici né in prossimità di tensione pericolosa; evitare contatto con prodotti chimici, parti calde o in movimento
Normative	Conforme alle norme UE (CEM 2014/30/UE); deve essere smaltito secondo la direttiva RAEE

Domande frequenti - Ultra Camera Laserliner

Come funziona la Laserliner Ultra Camera?

La Ultra Camera è un'unità telecamera progettata per essere collegata all'unità base VideoFlex. Trasmette immagini video a colori allo schermo LCD per ispezionare luoghi difficili da raggiungere (cavità, pozzi, murature, veicoli).

Qual è la risoluzione dell'immagine?

La risoluzione della telecamera è di 640 x 480 pixel.

Qual è il diametro della testa della telecamera e della sonda?

La testa della telecamera ha un diametro di 9 mm e la sonda (cavo flessibile) un diametro di 6 mm.

La telecamera è impermeabile?

Sì, gode di una protezione IP68, che consente un'immersione fino a 1,5 m di profondità per 60 minuti.

Si può usare questa telecamera per esami medici?

No, è vietato utilizzare il Flex / XXL / Ultra Camera per esami medici o su persone. L'apparecchio è progettato esclusivamente per l'ispezione tecnica.

Qual è la profondità di campo?

La profondità di campo (zona di nitidezza) è compresa tra 1 e 6 cm davanti alla testa della telecamera. Gli oggetti oltre possono apparire sfocati.

Come si mantiene la telecamera?

Pulire tutti i componenti con un panno leggermente umido. Non utilizzare detergenti, abrasivi o solventi. Conservare l'apparecchio in un luogo asciutto e pulito.

Cosa fare se la telecamera non funziona più?

Se una o più funzioni non funzionano più o se il livello di carica della batteria è basso, smettere di usare l'apparecchio. Consultare il manuale o contattare il servizio post-vendita. Non modificare la costruzione.

Quali sono le condizioni di lavoro consigliate?

L'apparecchio può essere utilizzato tra 0 °C e 45 °C con un'umidità relativa del 20-85 % (senza condensa) e fino a 4000 m di altitudine.

Come smaltire l'apparecchio a fine vita?

Conformemente alla direttiva europea RAEE, questo prodotto è un apparecchio elettrico e deve essere oggetto di raccolta e smaltimento differenziati. Non gettarlo nei rifiuti domestici.

MANUALE UTENTE Ultra Camera Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione / utilizzo

La Flex / XXL / Ultra Camera è un'unità obiettivo da collegare all'unità base VideoFlex. Abbinata all'unità base invia immagini video a colori allo schermo LCD per controllare punti difficilmente accessibili, per esempio cavità, sotterranei, muri o autoveicoli.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
• La testina di ripresa non resiste agli acidi o al fuoco.
• La Flex / XXL / Ultra Camera non deve venire mai a contatto con sostanze chimiche, tensione ed oggetti mobili o ad alta temperatura. Ciò potrebbe danneggiare l'apparecchio e causare anche gravi lesioni dell'utente.
• La Flex / XXL / Ultra Camera non deve essere utilizzata per analisi mediche o indagini eseguite su persone.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.
• L'apparecchio non è adatto a misurazioni nelle vicinanze di tensioni pericolose. Pertanto, per eseguire misurazioni nelle vicinanze di impianti elettrici, assicurarsi sempre che gli elementi conduttivi non siano sotto tensione. Garantire l'assenza di tensione e la protezione da riattivazione prendendo dei provvedimenti adeguati.

Indicazioni di sicurezza

Utilizzo con radiazioni ottiche artificiali secondo l'ordinanza tedesca OStrV.

Apertura di uscita LED

– L'apparecchio funziona con LED appartenenti al gruppo di rischio RG 0 (gruppo esente, nessun rischio) ai sensi delle norme vigenti per la sicurezza fotobiologica (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nelle sue attuali versioni.
- Se si rispetta la destinazione d'uso dei LED e un uso in condizioni ragionevolmente prevedibili, la loro radiazione sensibile non è pericolosa per l'occhio e la pelle dell'uomo.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

- L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.

- Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

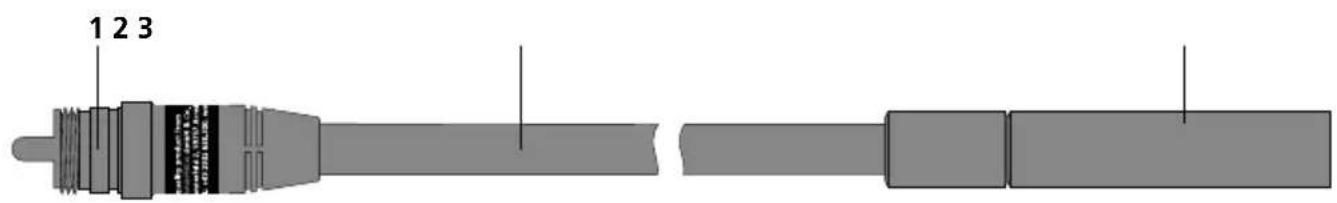

1 Collegamento con l'unità base

2 Tubo flessibile

3 Testina di ripresa con 4 LED ad alto rendimento

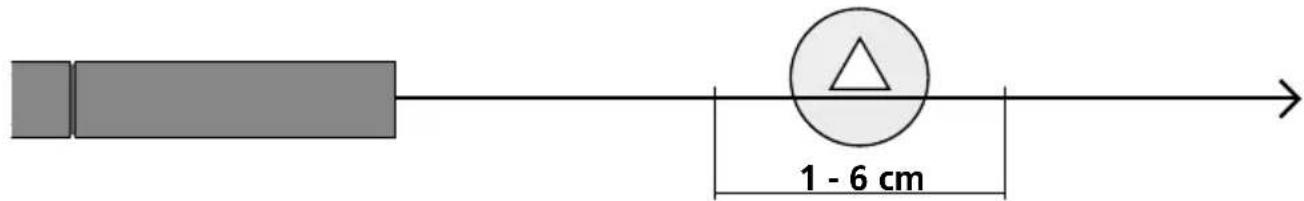

1 Profondità di campo

La Flex / XXL / Ultra Camera fornisce immagini nitide riprese davanti alla testa dell'obiettivo in un campo compreso tra 1 e 6 cm.

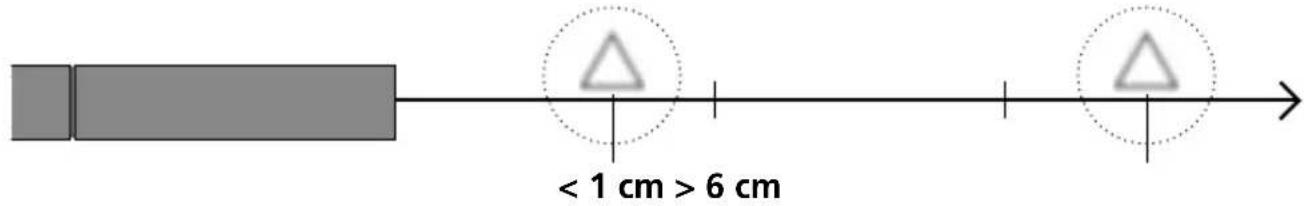

Le immagini degli oggetti molto al di fuori da questa zona di messa a fuoco possono essere sfocate.

2 Connettore tubo flessibile

Dati tecnici
Con riserva di modifiche tecniche. 20W50

Risoluzione telecamera 640 x 480 pixel
Testina di ripresa ø 9 mm
Grado di protezione IP 68 (profondità d'immersione 1,5 m, 60 min.)
Raggio di curvatura min. sonda con telecamera 70 mm
Campo visivo (FOV) 53°
Profondità di campo (DOF) 1 ... 6 cm
Diametro sonda con telecamera 6 mm
Lunghezza sonda con telecamera Flex 1,5 m
Lunghezza sonda con telecamera XXL 5 m
Lunghezza sonda con telecamera Ultra 10 m
Lunghezza testina di ripresa 50 mm
Condizioni di lavoro	0°C ... 45°C, umidità dell'aria max. da 20 a 85% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio -10°C ... 60°C, umidità	dell'aria max. 80% rH
Dimensioni (L x A x P) Flex 1500 x 19 x 19 mm
Dimensioni (L x A x P) XXL 5000 x 19 x 19 mm
Dimensioni (L x A x P) Ultra 10000 x 19 x 19 mm
Peso Flex	165 g
Peso XXL	550 g
Peso Ultra	1100 g

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

http://laserliner.com/info?an=AKV

!
