Ürün Tipi	İnceleme Kamerası
Marka	Laserliner
Model	Ultra Camera
Kamera Çözünürlüğü	640 x 480 piksel
Kamera Kafa Çapı	9 mm
Prob Çapı	6 mm
Prob Uzunluğu (Ultra)	10 m
Görüş Alanı (FOV)	53°
Alan Derinliği (DOF)	1 ila 6 cm
Koruma Türü	IP68 (1,5 m derinlik, 60 dakika)
Probun Minimum Bükülme Açısı	70 mm
Çalışma Koşulları	0 °C ila 45 °C, %20 ila %85 Bağıl Nem (yoğuşmasız), maks. 4000 m
Depolama Koşulları	-10 °C ila 60 °C, maks. %80 Bağıl Nem
Boyutlar (Ultra)	10000 x 19 x 19 mm
Ağırlık (Ultra)	1100 g
Ana Fonksiyonlar	VideoFlex ana ünitesi aracılığıyla renkli video görüntülerini LCD ekrana aktarma; entegre 4 ultra güçlü LED
Güç Kaynağı	VideoFlex ana ünitesi aracılığıyla
Bakım ve Temizlik	Hafif nemli bir bezle temizleyin; temizlik ürünleri, aşındırıcılar veya çözücülerden kaçının
Güvenlik	LED grup RG0 (göz ve cilt için zararsız); tıbbi muayenelerde veya tehlikeli voltaj yakınında kullanmayın; kimyasallar, sıcak parçalar veya hareketli parçalarla temastan kaçının
Yönetmelik	AB normlarına uygun (EMC 2014/30/EU); WEEE direktifine göre imha edilmelidir

Sık sorulan sorular - Ultra Camera Laserliner

Laserliner Ultra Camera nasıl çalışır?

Ultra Camera, VideoFlex ana ünitesine bağlanmak üzere tasarlanmış bir kamera ünitesidir. Zor erişilen yerleri (boşluklar, kuyular, duvarlar, araçlar) incelemek için LCD ekrana renkli video görüntüleri iletir.

Görüntü çözünürlüğü nedir?

Kamera çözünürlüğü 640 x 480 pikseldir.

Kamera kafası ve prob çapı nedir?

Kamera kafası 9 mm çapında ve prob (esnek kablo) 6 mm çapındadır.

Kamera su geçirmez mi?

Evet, IP68 korumasına sahiptir, bu da 1,5 m derinliğe kadar 60 dakika suya daldırmaya olanak tanır.

Bu kamera tıbbi muayeneler için kullanılabilir mi?

Hayır, Flex / XXL / Ultra Camera'nın tıbbi muayenelerde veya insanlar üzerinde kullanılması yasaktır. Cihaz yalnızca teknik inceleme için tasarlanmıştır.

Alan derinliği nedir?

Alan derinliği (netlik bölgesi) kamera kafasının önünde 1 ila 6 cm arasındadır. Bunun ötesindeki nesneler bulanık görünebilir.

Kamera bakımı nasıl yapılır?

Tüm bileşenleri hafif nemli bir bezle temizleyin. Temizlik ürünleri, aşındırıcılar veya çözücüler kullanmayın. Cihazı kuru ve temiz bir yerde saklayın.

Kamera çalışmazsa ne yapmalı?

Bir veya daha fazla işlev çalışmazsa veya pil şarj seviyesi düşükse, cihazı kullanmayı bırakın. Kılavuza bakın veya satış sonrası servisle iletişime geçin. Yapıyı değiştirmeyin.

Önerilen çalışma koşulları nelerdir?

Cihaz, 0 °C ila 45 °C arasında, %20 ila %85 bağıl nemde (yoğuşmasız) ve 4000 m yüksekliğe kadar kullanılabilir.

Cihaz ömrü sonunda nasıl imha edilir?

Avrupa WEEE direktifine uygun olarak, bu ürün bir elektrikli cihazdır ve ayrı toplanıp bertaraf edilmelidir. Evsel atıklarla birlikte atmayın.

KULLANIM KILAVUZU Ultra Camera Laserliner

Kullanım kılavuzunu, ekinde bulunan „Garanti ve Ek Uyarılar’ defterini ve de bu kılavuzun sonunda bulunan İnternet link’i ile ulaşacağını aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve cihaz elden çıkarıldığında beraberinde verilmelidir.

Fonksiyon / Kullanım

Flex / XXL / Ultra Camera, VideoFlex baz birime bağlanan bir kamera ünitesidir. Baz birimi ile birlikte boşluklar, kuyu, örme duvarlar veya ısıtma veya araç içi gibi ulaşılması zor olan yerlerin denetimi için LCD'ye renkli video resimler gönderilir.

Genel güvenlik bilgileri

– Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
- Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız.
– Yapısal açıdan cihazın değiştirilmesi yasaktır.
– Cihazı mekanik yüklere, aşırı sıcaklıklara veya şiddetli titreşimlere maruz bırakmayınız.
- Bir veya birden fazla fonksiyonu arıza gösterdiğinde ya da batarya doluluğu zayıf olduğunda cihazın bir daha kullanılmaması gerekmektedir.
– Kamera başlığı asit veya ateşe dayanıklı değildir.
- Flex / XXL / Ultra Camera'in hiç bir surette kimyasal maddeler, elektrik voltajı, hareketli veya sıcak etmemesine muhakkak dikkat edilmelidir. Aksi takdirde cihazın hasar görmesi ve aynı ciddi yaralanmalar alması söz konusu olabilir.
– Flex / XXL / Ultra Camera tıbbi tetkik/muaveneler için kullanılmamalıdır.
- Cihazın uygun kullanımı ile ilgili yerel ya da ulusal geçerli güvenlik düzenlemelerini dikkate alınız.
- Cihaz tehlikeli gerilimlerin yakınında ölçümler yapmak için uygun değildir. Bu nedenle elektrikli tesislerin yakınında yapılan ölçümlerde, daima iletken bileşenlerin gerilimsiz olmasına dikkat ediniz. Bunların gerilimsiz oluşu ve korunması, uygun önlemler alınarak temin edilmelidir.

Emniyet Direktifleri

Sanal optik ışınlar ile muamele, OStrV (optik ışın yönetmeliği)

Çıkış ağzı LED

• Cihaz, geçerli ve yürürlükte olan fotobiyolojik güvenlik standardına uygun (EN-62471 2008-09 takibi / IEC/TR 62471, 2006-07 takibi) RG 0 (serbest gurup, risk yok) risk gurubuna ait LED'ler ile çalışıyor.
• LED'lerin erişilebilir ışınları amacına uygun kullanımlarda ve mantıklı şekilde öngörülebilir şartlarda insan gözüne ve insan cildine zararsızdır.

Emniyet Direktifleri

Elektromanyetik ışınlar ile muamele

- Cihaz, elektromanyetik uyumluluğa Piyasaya Arzına İlişkin 2014/30/AB (EMC) sayılı direktifinde belirtilen, elektromanyetik uyumluluğa dair yönetmeliklere ve sınır değerlerine uygundur.

- Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanların yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Cihazı temiz ve kuru bir yerde saklayınız.

1 Baz birim bağlantısı

2 Fleks hortum

3 4 adet yüksek performans LED'li kamera başlığı

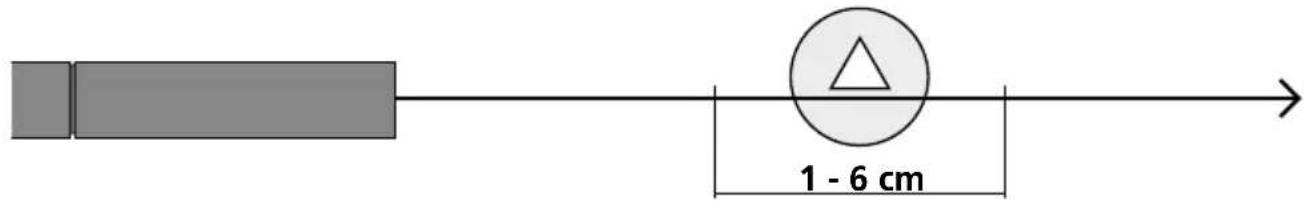

1 Keskinlik derinliği alanı

Flex / XXL / Ultra Camera, kamera kafasının 1 - 6 cm önündeki alanda keskin resimler verir.

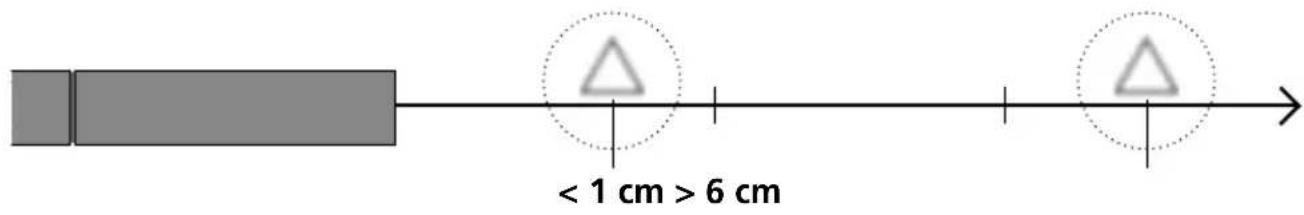

Odak aralığının çok fazla dışında kalan objeler bulanık görünebilirler.

2 Fleks hortum bağlantısı

Teknik özellikler
Teknik değişiklik yapma hakkı saklıdır. 20W50

Kamera çözünürlüğü 640 x 480 pixel
Kamera kafası ø 9 mm
Koruma türü IP 68 (Daldırma Derinliği 1,5 m, Sonda kamera min. bükme yarı çapı 70 mmGörüş alanı (FOV) 53°Alan derinliği (DOF) 1 ... 6 cmSonda kamera çapı 6 mmSonda kamera uzunluğu Flex 1,5 mSonda kamera uzunluğu XXL 5 mSonda kamera uzunluğu Ultra 10 mKamera kafası uzunluğu 50 mm	60 dak.)
	0°C ... 45°C, hava nemi maks. 20 ... 85% rH, yoğuşmasız, çalışma yükseklik maks. 4000 m normal sıfır üzeri

AB Düzenlemeleri ve Atık Aritma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.

Diğer emniyet uyarıları ve ek direktifler için:

http://laserliner.com/info?an=AKV

!
