Ultra Camera - Inspekční kamera Laserliner - Bezplatný návod k obsluze

Typ produktu	Kontrolní kamera
Značka	Laserliner
Model	Ultra Camera
Rozlišení kamery	640 x 480 pixelů
Průměr hlavice kamery	9 mm
Průměr sondy	6 mm
Délka sondy (Ultra)	10 m
Zorné pole (FOV)	53°
Hloubka ostrosti (DOF)	1 až 6 cm
Typ ochrany	IP68 (hloubka 1,5 m, 60 min)
Minimální úhel ohybu sondy	70 mm
Pracovní podmínky	0 °C až 45 °C, 20 až 85 % RV (bez kondenzace), max. 4000 m
Skladovací podmínky	-10 °C až 60 °C, max. 80 % RV
Rozměry (Ultra)	10000 x 19 x 19 mm
Hmotnost (Ultra)	1100 g
Hlavní funkce	Přenos barevných video snímků na LCD displej prostřednictvím základní jednotky VideoFlex; 4 ultra výkonné LED diody integrované
Napájení	Přes základní jednotku VideoFlex
Údržba a čištění	Čistěte mírně navlhčeným hadříkem; vyhněte se čisticím prostředkům, abrazivům nebo rozpouštědlům
Bezpečnost	LED skupina RG0 (neškodné pro oči a pokožku); nepoužívejte pro lékařská vyšetření ani v blízkosti nebezpečného napětí; vyhněte se kontaktu s chemikáliemi, horkými nebo pohybujícími se částmi
Předpisy	V souladu s normami EU (EMC 2014/30/EU); musí být likvidován podle směrnice OEEZ

Často kladené otázky - Ultra Camera Laserliner

Jak funguje Laserliner Ultra Camera?

Ultra Camera je kamerová jednotka určená k připojení k základní jednotce VideoFlex. Přenáší barevné video snímky na LCD displej pro inspekci těžko přístupných míst (dutiny, šachty, zdivo, vozidla).

Jaké je rozlišení obrazu?

Rozlišení kamery je 640 x 480 pixelů.

Jaký je průměr hlavice kamery a sondy?

Hlavice kamery má průměr 9 mm a sonda (flexibilní kabel) má průměr 6 mm.

Je kamera vodotěsná?

Ano, má ochranu IP68, což umožňuje ponoření do hloubky až 1,5 m po dobu 60 minut.

Lze tuto kameru použít pro lékařská vyšetření?

Ne, je zakázáno používat Flex / XXL / Ultra Camera pro lékařská vyšetření nebo na lidi. Zařízení je určeno pouze pro technickou inspekci.

Jaká je hloubka ostrosti?

Hloubka ostrosti (oblast ostrého obrazu) je mezi 1 a 6 cm před hlavicí kamery. Objekty za touto oblastí mohou být rozmazané.

Jak udržovat kameru?

Všechny součásti čistěte mírně navlhčeným hadříkem. Nepoužívejte čisticí prostředky, abraziva ani rozpouštědla. Skladujte zařízení na suchém a čistém místě.

Co dělat, když kamera nefunguje?

Pokud jedna nebo více funkcí nefunguje nebo je úroveň nabití baterie nízká, přestaňte zařízení používat. Viz návod nebo kontaktujte poprodejní servis. Neměňte konstrukci.

Jaké jsou doporučené pracovní podmínky?

Zařízení lze používat mezi 0 °C a 45 °C s relativní vlhkostí 20 až 85 % (bez kondenzace) a do nadmořské výšky 4000 m.

Jak zařízení zlikvidovat na konci životnosti?

V souladu s evropskou směrnicí OEEZ je toto výrobek elektrickým zařízením a musí být separován a likvidován. Nevyhazujte jej do směsného odpadu.

NÁVOD K OBSLUZE Ultra Camera Laserliner

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tato dokumentace se musí uschovat a v případě předání zařízení třetí osobě předat zároveň se zařízením.

Funkce / Použití

Flex / XXL / Ultra Camera je jednotka kamery určená k připojení na základní jednotku VideoFlex. Spolu se základní jednotkou se vysílají barevné video snímky k LCD na kontrolu těžko přístupných míst, např. dutin, šachet, zdiva nebo ve vozidlech.

Všeobecné bezpečnostní pokyny

– Používejte přístroj výhradně k určenému účelu použití v rámci daných specifikací.
– Měřicí přístroje a příslušenství nejsou hračkou pro děti. Uchovávejte tyto přístroje před dětmi.
– Přístroj se nesmí konstrukčně měnit.
– Přístroj nesmí být vystaven mechanickému zatížení, vysokým teplotám nebo silným vibracím.
– Pokud selže jedna nebo více funkcí nebo je příliš slabé nabití baterie, nesmí se již přístroj používat.
– Objektiv není žáruvzdorný ani odolný vůči kyselinám.
– Neustále dbajte na to, aby Flex / XXL / Ultra Camera nevstoupil do styku s chemikáliemi, napětí nebo pohyblivými nebo horkými předměty. Mohlo by dojít k poškození přístroje zranění obsluhy.
– Flex / XXL / Ultra Camera se nesmí používat pro lékařská vyšetření či osobní prohlídky.
– Dodržujte bezpečnostní opatření místních resp. národních úřadů pro správné používání přístroje.
- Přístroj není vhodný k měření v blízkosti nebezpečných napětí. Proto při měření v blízkosti elektrických zařízení vždy dbejte na nepřítomnost napětí ve vodivých dílech. Vhodnými opatřeními musí být zaručena nepřítomnost napětí a zajištění proti opětovnému zapnutí.
– Dodržujte bezpečnostní opatření místních resp. národních úřadů pro správné používání přístroje.
– Přístroj není vhodný k měření v blízkosti nebezpečných napětí. Proto při měření v blízkosti elektrických zařízení vždy dbejte na nepřítomnost napětí ve vodivých dílech. Vhodnými opatřeními musí být zaručena nepřítomnost napětí a zajištění proti opětovnému zapnutí.

Bezpečnostní pokyny

Zacházení s umělým, optickým zářením (viz přísl. nařízení)

Výstupní otvor LED

– Přístroj používá LED diody skupiny rizik RG 0 (volná skupina, bez rizik) podle platných norem pro fotobiologickou bezpečnost (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) v jejím platném znění.

– Přístupné záření LED diod není při používání v souladu s určením a za rozumně předvídatelných podmínek nebezpečné pro lidské oko a pokožku.

Bezpečnostní pokyny

Zacházení s elektromagnetickým zářením

- Měřicí přístroj dodržuje předpisy a mezní hodnoty pro elektromagnetickou kompatibilitu podle směrnice EMC 2014/30/EU.

Laserliner

– Je třeba dodržovat místní omezení, např. v nemocnicích, letadlech, čerpacích stanicích nebo v blízkosti osob s kardiostimulátory. Existuje možnost nebezpečného ovlivnění nebo poruchy elektronických přístrojů.

Pokyny pro údržbu a ošetřování

Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Skladujte přístroj na čistém, suchém místě.

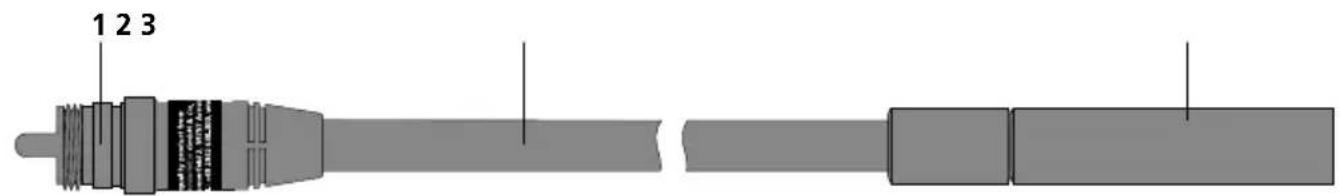

1 Připojení základní jednotky

2 Ohebná hadice

3 Hlava kamery s 4 vysoce výkonnými LED diodami

1 Rozsah hloubky ostrosti

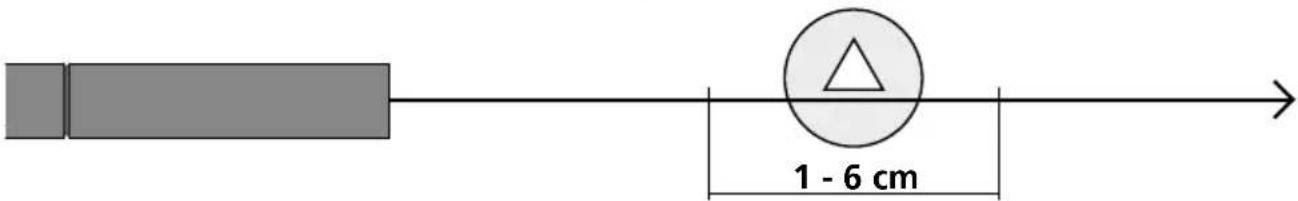

Flex / XXL / Ultra Camera zprostředkuje ostré snímky v rozsahu 1 - 6 cm před hlavou kamery.

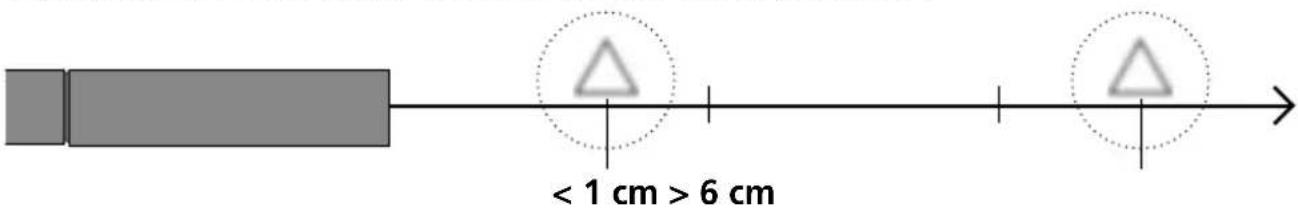

Objekty, které jsou daleko mimo rozsah zaostření, se mohou jevit neostře.

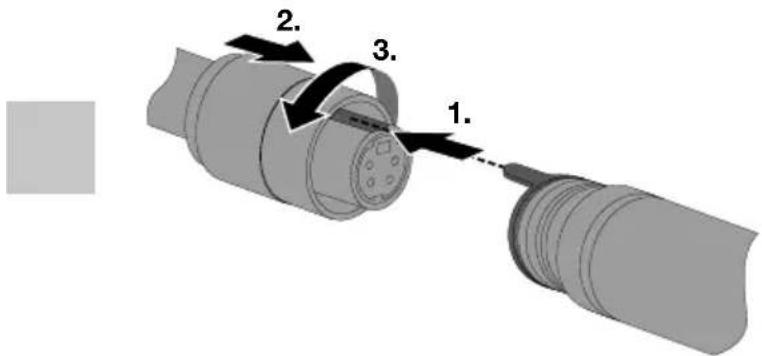

2 Připojení ohebné hadice

Technické parametry

Technické změny vyhrazeny. 20W50

Rozlišení kamery 640 x 480 bodů
Objektiv ø 9 mm
Třída ochrany IP 68 (hloubka ponoru 1,5 m,	60 min.)
Min. poloměr ohybu kamerové sondy 70 mm
Zorné pole (FOV) 53°
Hloubkou ostrosti (DOF) 1 ... 6 cm
Průměr kamerové sondy 6 mm
Délka kamerové sondy Flex 1,5 m
Délka kamerové sondy XXL 5 m
Délka kamerové sondy Ultra 10 m
Délka objektiv 50 mm
Pracovní podmínky	0°C ... 45°C, vlhkost vzduchu max. 20 ... 85% rH,nekondenzující, pracovní výška max. 4000 m n.m(normální nulový bod)
Skladovací podmínky -10°C ... 60°C, vlhkost	vzduchu max. 80%
Rozměry (Š x V x H) Flex 1500 x 19 x 19 mm
Rozměry (Š x V x H) XXL	5000 x 19 x 19 mm
Rozměry (Š x V x H) Ultra	10000 x 19 x 19 mm
Hmotnost Flex	165 g
Hmotnost XXL	550 g
Hmotnost Ultra	1100 g

Ustanovení EU a likvidace

Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.

Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje.

Další bezpečnostní a dodatkové pokyny najdete na:

http://laserliner.com/info?an=AKV

Laserliner

!
