Ultra Camera - Inspectiecamera Laserliner - Gratis gebruiksaanwijzing en handleiding

Productsoort	Inspectiecamera
Merk	Laserliner
Model	Ultra Camera
Cameraresolutie	640 x 480 pixels
Diameter van de camerakop	9 mm
Diameter van de sonde	6 mm
Lengte van de sonde (Ultra)	10 m
Gezichtsveld (FOV)	53°
Scherptediepte (DOF)	1 tot 6 cm
Beschermingsklasse	IP68 (1,5 m diepte, 60 min)
Minimale buighoek van de sonde	70 mm
Werkomstandigheden	0 °C tot 45 °C, 20 tot 85 % RV (zonder condensatie), max. 4000 m
Opslagomstandigheden	-10 °C tot 60 °C, max. 80 % RV
Afmetingen (Ultra)	10000 x 19 x 19 mm
Gewicht (Ultra)	1100 g
Belangrijkste functies	Kleurenvideobeelden naar het lcd-scherm via de VideoFlex-basiseenheid; 4 ingebouwde ultraheldere led's
Voeding	Via de VideoFlex-basiseenheid
Onderhoud en reiniging	Reinigen met een licht vochtige doek; vermijd reinigingsmiddelen, schuurmiddelen of oplosmiddelen
Veiligheid	Led RG0-groep (onschadelijk voor oog en huid); niet gebruiken voor medisch onderzoek of in de buurt van gevaarlijke spanning; vermijd contact met chemicaliën, hete of bewegende delen
Regelgeving	Conform aan EU-normen (EMC 2014/30/EU); moet volgens de AEEA-richtlijn worden verwijderd

Veelgestelde vragen - Ultra Camera Laserliner

Hoe werkt de Laserliner Ultra Camera?

De Ultra Camera is een cameraeenheid die op de VideoFlex-basiseenheid wordt aangesloten. Het verzendt kleurenvideobeelden naar het lcd-scherm om moeilijk bereikbare plaatsen te inspecteren (holtes, putten, metselwerk, voertuigen).

Wat is de resolutie van het beeld?

De cameraresolutie is 640 x 480 pixels.

Wat is de diameter van de camerakop en de sonde?

De camerakop heeft een diameter van 9 mm en de sonde (flexibele kabel) een diameter van 6 mm.

Is de camera waterdicht?

Ja, hij heeft een IP68-bescherming, waardoor hij tot 1,5 m diepte gedurende 60 minuten kan worden ondergedompeld.

Kan deze camera worden gebruikt voor medisch onderzoek?

Nee, het is verboden de Flex / XXL / Ultra Camera te gebruiken voor medisch onderzoek of op personen. Het apparaat is uitsluitend ontworpen voor technische inspectie.

Wat is de scherptediepte?

De scherptediepte (scherp gebied) ligt tussen 1 en 6 cm voor de camerakop. Voorwerpen daarbuiten kunnen wazig lijken.

Hoe onderhoud ik de camera?

Reinig alle onderdelen met een licht vochtige doek. Gebruik geen reinigingsmiddelen, schuurmiddelen of oplosmiddelen. Bewaar het apparaat op een droge en schone plaats.

Wat te doen als de camera niet meer werkt?

Stop met het gebruik van het apparaat als een of meer functies niet meer werken of als het batterijniveau laag is. Raadpleeg de handleiding of neem contact op met de klantenservice. Wijzig de constructie niet.

Wat zijn de aanbevolen werkomstandigheden?

Het apparaat kan worden gebruikt tussen 0 °C en 45 °C met een relatieve luchtvochtigheid van 20 tot 85 % (zonder condensatie) en tot een hoogte van 4000 m.

Hoe moet het apparaat aan het einde van zijn levensduur worden afgevoerd?

Overeenkomstig de Europese AEEA-richtlijn is dit product een elektrisch apparaat en moet het gescheiden worden ingezameld en afgevoerd. Gooi het niet bij het huishoudelijk afval.

GEBRUIKSAANWIJZING Ultra Camera Laserliner

Lees de handleiding, de bijgevoegde brochure „Garantie- en aanvullende aanwijzingen“ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

De Flex / XXL / Ultra Camera is een camera-eenheid voor de aansluiting op de basiseenheid VideoFlex. Als de camera samen met een basiseenheid wordt gebruikt, worden videobeelden in kleur naar het lcd gestuurd ter controle van moeilijk toegankelijke plaatsen zoals holle ruimten, schachten, muurwerk of in de auto.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.
• De camerakop is niet zuurbestendig en niet vuurvast.
• Let absoluut op dat de Flex / XXL / Ultra Camera niet in contact komt met chemicaliën, voltage, beweeglijke of hete voorwerpen. Hierdoor kan het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel van de gebruiker.
• De Flex / XXL / Ultra Camera mag niet worden gebruikt voor medische doeleinden / persoonsonderzoek.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.
• Het apparaat is niet geschikt voor de meting in de buurt van gevaarlijke spanning. Let bij metingen in de buurt van elektrische installaties altijd op de spanningsvrijheid van geleidende onderdelen. De spanningsvrijheid en de beveiliging tegen hernieuwd inschakelen moet door middel van geschikte maatregelen gewaarborgd zijn.

Veiligheidsinstructies

Omgang met kunstmatige, optische straling OStrV (verordening inzake kunstmatige optische straling)

Uittree-opening led

• Het apparaat werkt met leds uit de risicogroep RG0 (vrij van gevaar) overeenkomstig de geldende normen voor fotobiologische veiligheid (EN 62471:2008-09vv / IEC/TR 62471:2006-07vv) in de telkens actuele lezing.
• De toegankelijke straling van de leds is bij doelmatig gebruik en onder redelijkerwijs te voorziene voorwaarden ongevaarlijk voor het menselijk oog en de menselijke huid.

Veiligheidsinstructies

Omgang met elektromagnetische straling

- Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.

- Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Bewaar het apparaat op een schone, droge plaats.

1 Aansluiting basiseenheid

2 Flexibele slang

3 Camerakop met 4 hoogrendements-leds

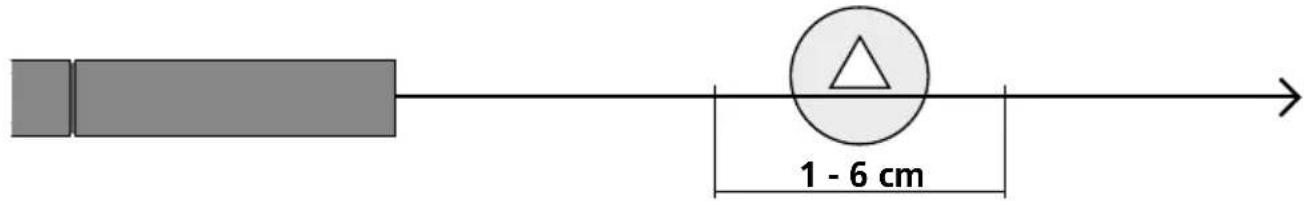

1 Scherpte-diepte-bereik

De Flex / XXL / Ultra Camera levert scherpe beelden in het bereik van 1 - 6 cm vóór de camera.

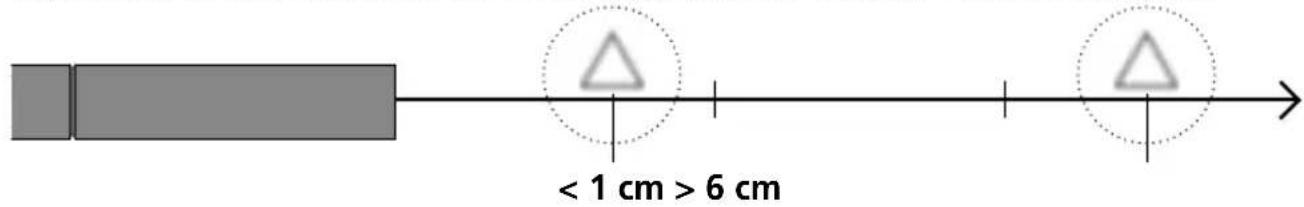

Objecten die ver buiten het bereik van de focus liggen, kunnen onscherp worden weergegeven.

2 Aansluiting flexibele slang

Technische gegevens
Technische wijzigingen voorbehouden. 20W50

Resolutie camera 640 x 480 pixel
Camerakop ø 9 mm
Beschermingsklasse camerakop IP 68 (Duikdiepte 1,5 m, 60 min.)
Min. buigradius camera-sonde 70 mm
Zichtveld (FOV) 53°
Scherpte-diepte-bereik (DOF) 1 ... 6 cm
Diameter camera-sonde 6 mm
Lengte camera-sonde Flex 1,5 m
Lengte camera-sonde XXL 5 m
Lengte camera-sonde Ultra 10 m
Lengte camerakop 50 mm
Werkomstandigheden	0°C ... 45°C, luchtvochtigheid max. 20 ... 85% rH,niet-condenserend, werkhoogte max. 4000 m bovenNAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden -10°C ... 60°C, luchtvochtigheid max. 80% rH
Afmetingen (B x H x D) Flex 1500 x 19 x 19 mm
Afmetingen (B x H x D) XXL	5000 x 19 x 19 mm
Afmetingen (B x H x D) Ultra	10000 x 19 x 19 mm
Gewicht Flex	165 g
Gewicht XXL	550 g
Gewicht Ultra	1100 g

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=AKV

!
