Ultra Camera - інспекційна камера Laserliner - Безкоштовний посібник користувача

Тип продукту	Інспекційна камера
Бренд	Laserliner
Модель	Ultra Camera
Роздільна здатність камери	640 x 480 пікселів
Діаметр головки камери	9 мм
Діаметр зонда	6 мм
Довжина зонда (Ultra)	10 м
Поле зору (FOV)	53°
Глибина різкості (DOF)	від 1 до 6 см
Тип захисту	IP68 (глибина 1,5 м, 60 хв)
Мінімальний кут вигину зонда	70 мм
Умови роботи	від 0 °C до 45 °C, 20–85 % відносної вологості (без конденсації), макс. 4000 м
Умови зберігання	від -10 °C до 60 °C, макс. 80 % відносної вологості
Розміри (Ultra)	10000 x 19 x 19 мм
Вага (Ultra)	1100 г
Основні функції	Передача кольорового відеозображення на РК-екран через базовий блок VideoFlex; 4 надпотужних світлодіоди
Живлення	Через базовий блок VideoFlex
Догляд та очищення	Очищувати злегка вологим ганчірком; уникати миючих засобів, абразивів або розчинників
Безпека	Світлодіоди групи RG0 (безпечні для очей і шкіри); не використовувати для медичних обстежень або поблизу небезпечної напруги; уникати контакту з хімікатами, гарячими або рухомими деталями
Нормативні вимоги	Відповідає нормам ЄС (EMC 2014/30/ЄС); утилізувати згідно з директивою WEEE

Часті запитання - Ultra Camera Laserliner

Як працює Laserliner Ultra Camera ?

Ultra Camera — це камера, яка підключається до базового блоку VideoFlex. Вона передає кольорове відео на РК-екран для огляду важкодоступних місць (порожнин, колодязів, мурування, автомобілів).

Яка роздільна здатність зображення?

Роздільна здатність камери — 640 x 480 пікселів.

Який діаметр головки камери та зонда?

Головка камери має діаметр 9 мм, а зонд (гнучкий кабель) — діаметр 6 мм.

Чи є камера водонепроникною?

Так, вона має захист IP68, що дозволяє занурення на глибину до 1,5 м протягом 60 хвилин.

Чи можна використовувати цю камеру для медичних обстежень?

Ні, заборонено використовувати Flex / XXL / Ultra Camera для медичних обстежень або на людях. Пристрій призначений лише для технічного огляду.

Яка глибина різкості?

Глибина різкості (зона чіткості) становить від 1 до 6 см перед головкою камери. Об'єкти за межами цієї зони можуть бути розмитими.

Як доглядати за камерою?

Очищуйте всі компоненти злегка вологим ганчірком. Не використовуйте миючі засоби, абразиви або розчинники. Зберігайте пристрій у сухому чистому місці.

Що робити, якщо камера перестала працювати?

Якщо одна або кілька функцій не працюють або рівень заряду батареї низький, припиніть використання. Зверніться до інструкції або служби підтримки. Не змінюйте конструкцію.

Які рекомендовані умови роботи?

Пристрій можна використовувати при температурі від 0 °C до 45 °C, відносній вологості 20–85 % (без конденсації) та на висоті до 4000 м.

Як утилізувати пристрій після закінчення терміну служби?

Відповідно до європейської директиви WEEE, цей продукт є електричним пристроєм і підлягає окремому збору та утилізації. Не викидайте його разом із побутовими відходами.

ПОСІБНИК КОРИСТУВАЧА Ultra Camera Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до пристрою, віддаючи в інші руки.

Функція/застосування

Flex / XXL / Ultra Camera — це камера для підключення до базового блоку VideoFlex. За допомогою базового пристрою кольорові зображення надсилаються на РК-дисплей для інспекції важкодосяжних місць, наприклад, в порожнинах, шахтах, цегляних мурах або автомобілях.

Загальні вказівки по безпеці

– Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик.
– Вимірювальні прилади і приладдя до них – не дитяча іграшка. Зберігати у недосяжному для дітей місці.
– Забороняється змінювати конструкцію приладу.
– Не навантажуйте прилад механічно, оберігайте його від екстремальних температур або сильних вібрацій.
– Забороняється експлуатація приладу при відмові однієї чи кількох функцій або при занизькому рівні заряду елемента живлення.
– Голівка камери не є стійкою до кислот чи вогню.
– Обов'язково забезпечити, щоб Flex / XXL / Ultra Camera не контактував з хімікатами, напруга, рухомими чи гарячими предметами. Це може пошкодити прилад і привести до важких травм оператора.
- Flex / XXL / Ultra Camera не можна використовувати для медичних досліджень/досліджень на людях.
– Дотримуйтеся норм безпеки, визначених місцевими або державними органами влади для належного користування приладом.
– Цей пристрій не придатний для вимірювання поблизу від небезпечної напруги. Тому, виконуючи вимірювання поблизу від електроустаткування, завжди переконуйтеся в тому, що струмопровідні частини не під напругою. Знеструмлення та убезпечення від повторного ввімкнення повинні бути гарантовані належними заходами.

Вказівки з техніки безпеки

Поводження з джерелами штучного оптичного випромінювання згідно з правилами техніки безпеки OStrV

СД-вихідний отвір

– В пристрої використовуються світлодіоди групи ризику RG 0 (вільна група, ризик відсутній) відповідно до чинних стандартів з фотобіологічної безпеки (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) в останній редакції.
– За умови використання за призначенням і дотримання розумних меж випромінювання світлодіодів є безпечним для очей та шкіри людини.

Вказівки з техніки безпеки

Поводження з джерелами електромагнітного випромінювання

– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно з директивою ЄС про електромагнітної сумісності (EMC) 2014/30/EU.

– Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Зберігати пристрій у чистому, сухому місці.

1 Під'єднання базового пристрою

2 Гнучкий зонд

3 Голівка камери з 4 світлодіодами великої потужності

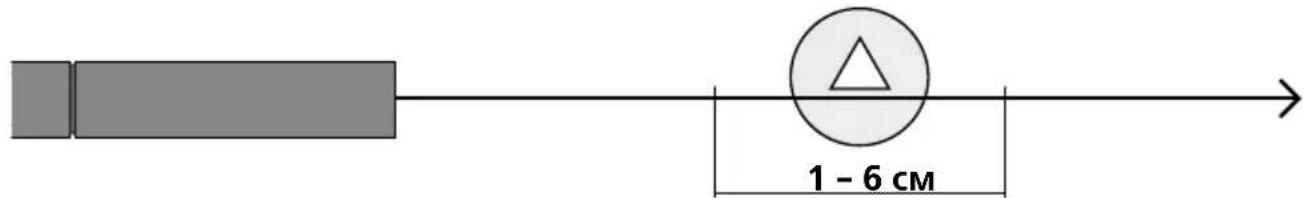

1 Глибина різко зображуваного простору

Чіткі зображення Flex / XXL / Ultra Camera надає на відстані від 1 до 6 см від голівки камери.

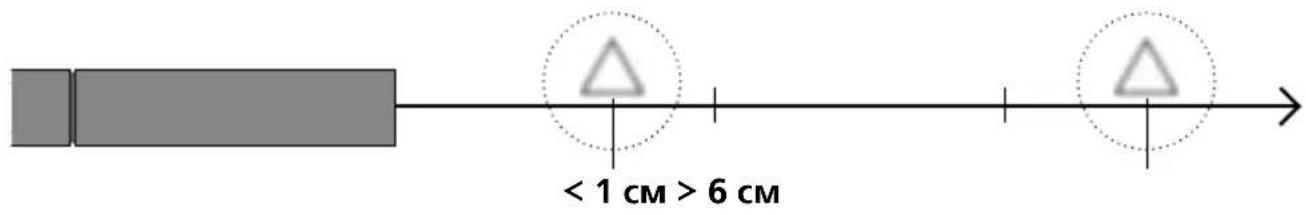

Об'єкти, що знаходяться далеко за межами діапазону фокусування, можуть виглядати нечіткими.

2 Підключення гнучкого шлангу

Технічні дані
Право на технічні зміни збережене. 20W50

Роздільна здатність камери 640 x 480 пікселів
Голівка камери ø 9 мм
Клас захисту IP 68 (Глибина занурення 1,5 м, 60 хв.)
мін.радіус вигину зонда камери 70 мм
Поле зору (FOV) 53°
глибиною різкості (DOF) 1 ... 6 см
Діаметр зонда камери 6 мм
Довжина зонда камери Flex 1,5 м
Довжина зонда камери XXL 5 м
Довжина зонда камери Ultra 10 м
Довжина голівка камери 50 мм
Режим роботи	0°C ... 45°C, вологість повітря max. 20 ... 85% rН, без конденсації, робоча висота max. 4000 м над рівнем моря (нормальний нуль)
Умови зберігання -10°C ... 60°C, вологість повітря max. 80% rН
Габаритні розміри (Ш x В x Г) Flex	1500 x 19 x 19 мм
Габаритні розміри (Ш x В x Г) XXL	5000 x 19 x 19 мм
Габаритні розміри (Ш x В x Г) Ultra	10000 x 19 x 19 мм
Вага Flex	165 г
Вага XXL	550 г
Вага Ultra	1100 г

Нормативні вимоги ЄС й утилізація

Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.

Згідно з європейською директивою щодо електричних і електронних приладів, що відслужили свій термін, цей виріб як електроприлад підлягає збору й утилізації окремо від інших відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті:

http://laserliner.com/info?an=AKV

!
