Ultra Camera - инспекционна камера Laserliner - Безплатно ръководство за потребителя

Тип продукт	Инспекционна камера
Марка	Laserliner
Модел	Ultra Camera
Резолюция на камерата	640 x 480 пиксела
Диаметър на главата на камерата	9 мм
Диаметър на сондата	6 мм
Дължина на сондата (Ultra)	10 м
Поле на видимост (FOV)	53°
Дълбочина на полето (DOF)	1 до 6 см
Тип защита	IP68 (1,5 м дълбочина, 60 мин)
Минимален ъгъл на огъване на сондата	70 мм
Условия на работа	0 °C до 45 °C, 20 до 85 % RH (без конденз), макс. 4000 м
Условия на съхранение	-10 °C до 60 °C, макс. 80 % RH
Размери (Ultra)	10000 x 19 x 19 мм
Тегло (Ultra)	1100 г
Основни функции	Предаване на цветно видео изображение на LCD екрана чрез базовата единица VideoFlex; 4 вградени ултрамощни LED
Захранване	Чрез базовата единица VideoFlex
Поддръжка и почистване	Почиствайте с леко влажна кърпа; избягвайте почистващи препарати, абразиви или разтворители
Безопасност	LED група RG0 (безопасни за очите и кожата); не използвайте за медицински прегледи или близо до опасно напрежение; избягвайте контакт с химикали, горещи или движещи се части
Регламент	Съвместим с нормите на ЕС (EMC 2014/30/ЕС); трябва да се изхвърли съгласно директивата WEEE

Често задавани въпроси - Ultra Camera Laserliner

Как работи Laserliner Ultra Camera?

Ultra Camera е камера единица, предназначена за свързване към базовата единица VideoFlex. Тя предава цветни видео изображения на LCD екрана за инспекция на труднодостъпни места (кухини, кладенци, зидария, превозни средства).

Каква е резолюцията на изображението?

Резолюцията на камерата е 640 x 480 пиксела.

Какъв е диаметърът на главата на камерата и на сондата?

Главата на камерата е с диаметър 9 мм, а сондата (гъвкав кабел) е с диаметър 6 мм.

Камерата водоустойчива ли е?

Да, тя има защита IP68, което позволява потапяне до 1,5 м дълбочина за 60 минути.

Може ли да се използва тази камера за медицински прегледи?

Не, забранено е използването на Flex / XXL / Ultra Camera за медицински прегледи или върху хора. Устройството е предназначено само за техническа инспекция.

Каква е дълбочината на полето?

Дълбочината на полето (зона на рязкост) е между 1 и 6 см пред главата на камерата. Обектите отвъд може да изглеждат размити.

Как да поддържаме камерата?

Почиствайте всички компоненти с леко влажна кърпа. Не използвайте почистващи препарати, абразиви или разтворители. Съхранявайте устройството на сухо и чисто място.

Какво да направим, ако камерата не работи?

Ако една или повече функции не работят или нивото на батерията е ниско, спрете да използвате устройството. Консултирайте се с ръководството или се свържете с отдела за обслужване на клиенти. Не променяйте конструкцията.

Какви са препоръчителните условия на работа?

Устройството може да се използва между 0 °C и 45 °C с относителна влажност от 20 до 85 % (без конденз) и до 4000 м надморска височина.

Как да изхвърлим устройството в края на живота му?

Съгласно европейската директива WEEE, този продукт е електрическо устройство и трябва да се събира и изхвърля отделно. Не го изхвърляйте с битовите отпадъци.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Ultra Camera Laserliner

Прочетете изцяло ръководството за експлоатация, приложената брошура „Гаранционни и допълнителни инструкции“, както и актуалната информация и указанията в препратката към интернет в края на това ръководство. Следвайте съдържащите се в тях инструкции. Този документ трябва да бъде съхранен и да бъде предаден при предаването на устройството.

Функция / Използване

Flex / XXL / Ultra Camera e блок на камера за свързване към основния блок VideoFlex. Съвместно с основния блок на LCD се изпращат цветни видеоизображения за инспекция на труднодостъпни места, като кухини, шахти, зидария или МПС.

Общи инструкции за безопасност

– Използвайте уреда единствено съгласно предназначението за употреба в рамките на спецификациите.
- Измервателните уреди и принадлежностите не са играчки за деца. Да се съхраняват на място, недостъпно за деца.
– Приборът не трябва да се променя конструктивно.
– Не подлагайте устройството на механично натоварване, твърде високи температури или на силни вибрации.
– Уредът не трябва да се използва повече, ако една или няколко функции откажат или ако зарядът на батериите е нисък.
– Основната част на камерата не е устойчива на киселини и не е огнеупорна.
– Непременно трябва да се има предвид Flex / XXL / Ultra Camera да не влиза в контакт с химикали, ел. напрежение, подвижни или горещи предмети. Това може да доведе до повреда на уреда и тежки наранявания на оператора.
- Flex / XXL / Ultra Camera не трябва да се използва за медицински изследвания / изследвания на хора.
- Моля придържайте се към мерките за безопасност на местни и национални органи за правилното използване на устройството.
– Устройството не е подходящо за измерване в близост до опасно напрежение. Поради това при измервания в близост до електрически инсталации винаги следете токопроводящите части да не са под напрежение. Неналичието на напрежение и обезопасяването срещу повторно включване трябва да се гарантира с подходящи мерки.

Работа с изкуствено, оптично лъчение OStrV

Изходен отвор LED

– Уредът работи със светодиоди от рискова група RG 0 (свободна група, без наличие на риск) в съответствие с валидните стандарти за фотобиологична безопасност (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) в техните актуални редакции.
– Достъпното лъчение на светодиодите не е опасно за човешкото око и човешката кожа при употреба по предназначение и при разумно предвидими условия.

Работа с електромагнитно лъчение

– Измервателният уред спазва предписанията и граничните стойности за електромагнитната съвместимост съгласно Директива 2014/30/EC за електромагнитната съвместимост (EMC).

– Трябва да се спазват локалните ограничения в работата, като напр. в болници, в самолети, на бензиностанции или в близост до лица с пейсмейкъри. Съществува възможност за опасно влияние или смущение от електронни уреди.

Указания за техническо обслужване и поддръжка

Почиствайте всички компоненти с леко навлажнена кърпа и избягвайте използването на почистващи и абразивни препарати и разтворители. Съхранявайте уреда на чисто и сухо място.

1 Извод за свързване основен блок

2 Гъвкав ръкав

3 Глава на камерата с 4 светодиода с висока мощност

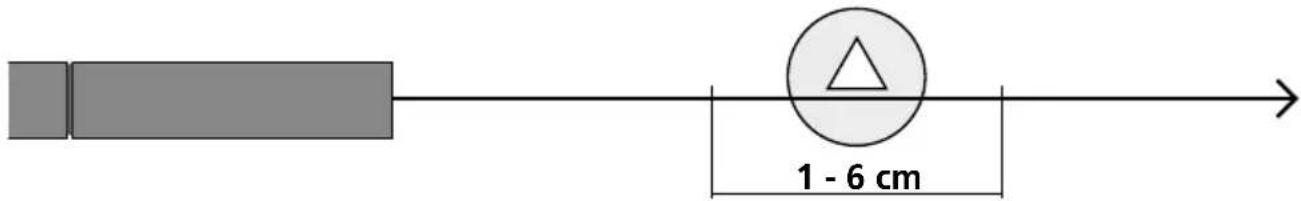

1 Диапазон на фокусното разстояние

Flex / XXL / Ultra Camera доставя контрастни изображения в диапазона 1 - 6 см пред главата на камерата.

Обекти, които са далеч извън зоната на фокуса, може да изглеждат нефокусирани.

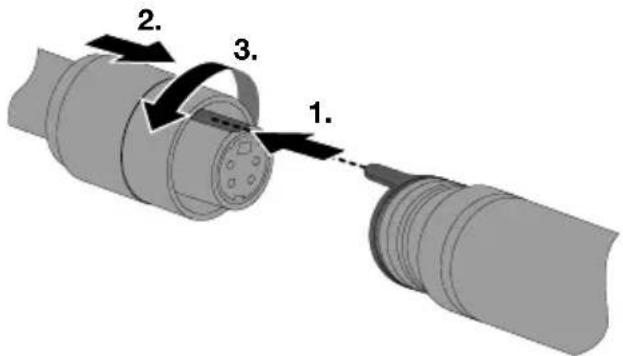

2 Извод за гъвкав ръкав

Технически характеристики
Запазва се правото за технически изменения. 20W50

Резолюция на камерата 640 x 480 пиксела
Камера – основна част ø 9 mm
Вид защита IP 68 (Дълбочина на потапяне 1,5 м, 60 мин.)
Мин. радиус на огъване камера-сонда 70 mm
Зрително поле (FOV) 53°
дълбочина на рязкост (DOF) 1 ... 6 cm
диаметър камера-сонда 6 mm
дължина камера-сонда Flex 1,5 m
дължина камера-сонда XXL 5 m
дължина камера-сонда Ultra 10 m
дължина камера – основна част 50 mm
Условия за съхранение	0°C ... 45°C, относителна влажност на въздуха макс.20 ... 85% rH, без наличие на конденз, работна височина макс. 4000 m над морското равнище
Автоматично изключване	-10°C ... 60°C, относителна влажност на въздуха макс.80% rH
Размери (Ш x В x Д) Flex 1500 x 19 x 19 mm
Размери (Ш x В x Д) XXL	5000 x 19 x 19 mm
Размери (Ш x В x Д) Ultra	10000 x 19 x 19 mm
Тегло Flex	165 g
Тегло XXL	550 g
Тегло Ultra	1100 g

ЕС-разпоредби и изхвърляне

Уредът изпълнява всички необходими стандарти за свободно движение на стоки в рамките на ЕС.

Този продукт е електрически уред и трябва да се събира и изхвърля съгласно европейската директива относно отпадъците от електрическо и електронно оборудване (ОЕЕО).

Още инструкции за безопасност и допълнителни указания ще намерите на адрес: http://laserliner.com/info?an=AKV

!
