Ultra Camera - Inspektionskamera Laserliner - Gratis bruksanvisning och manual

Produkttyp	Inspektionskamera
Varumärke	Laserliner
Modell	Ultra Camera
Kamera upplösning	640 x 480 pixlar
Diameter på kamerahuvud	9 mm
Sondens diameter	6 mm
Sondens längd (Ultra)	10 m
Synfält (FOV)	53°
Skärpedjup (DOF)	1 till 6 cm
Skyddsklass	IP68 (1,5 m djup, 60 min)
Minsta böjvinkel på sonden	70 mm
Arbetsförhållanden	0 °C till 45 °C, 20 till 85 % RF (utan kondens), max. 4000 m
Förvaringsförhållanden	-10 °C till 60 °C, max. 80 % RF
Mått (Ultra)	10000 x 19 x 19 mm
Vikt (Ultra)	1100 g
Huvudfunktioner	Färgvideobildöverföring till LCD-skärm via basenheten VideoFlex ; 4 inbyggda ultrakraftiga lysdioder
Strömförsörjning	Via basenheten VideoFlex
Underhåll och rengöring	Rengör med en lätt fuktad trasa ; undvik rengöringsmedel, slipmedel eller lösningsmedel
Säkerhet	LED-grupp RG0 (ofarlig för ögon och hud) ; använd inte för medicinska undersökningar eller i närheten av farlig spänning ; undvik kontakt med kemikalier, heta eller rörliga delar
Föreskrifter	Uppfyller EU-standarder (EMC 2014/30/EU) ; ska avfallshanteras enligt WEEE-direktivet

Vanliga frågor - Ultra Camera Laserliner

Hur fungerar Laserliner Ultra Camera?

Ultra Camera är en kameranhet som är avsedd att anslutas till basenheten VideoFlex. Den överför färgvideobilder till LCD-skärmen för inspektion av svåråtkomliga platser (håligheter, schakt, murverk, fordon).

Vad är bildupplösningen?

Kamerans upplösning är 640 x 480 pixlar.

Vad är diametern på kamerahuvudet och sonden?

Kamerahuvudet har en diameter på 9 mm och sonden (flexibel kabel) en diameter på 6 mm.

Är kameran vattentät?

Ja, den har ett skydd IP68, vilket möjliggör nedsänkning upp till 1,5 m djup i 60 minuter.

Kan denna kamera användas för medicinska undersökningar?

Nej, det är förbjudet att använda Flex / XXL / Ultra Camera för medicinska undersökningar eller på personer. Apparaten är endast avsedd för teknisk inspektion.

Vad är skärpedjupet?

Skärpedjupet (skärpezonen) är mellan 1 och 6 cm framför kamerahuvudet. Objekt bortom detta kan verka oskarpa.

Hur underhåller jag kameran?

Rengör alla komponenter med en lätt fuktad trasa. Använd inte rengöringsmedel, slipmedel eller lösningsmedel. Förvara apparaten på en torr och ren plats.

Vad gör jag om kameran slutar fungera?

Om en eller flera funktioner inte längre fungerar eller om batteriladdningsnivån är låg, sluta använda apparaten. Se bruksanvisningen eller kontakta eftermarknadsservice. Ändra inte konstruktionen.

Vilka är de rekommenderade arbetsförhållandena?

Apparaten kan användas mellan 0 °C och 45 °C med en relativ luftfuktighet på 20 till 85 % (utan kondens) och upp till 4000 m höjd.

Hur avfallshantera apparaten vid livslut?

Enligt EU-direktivet WEEE är denna produkt en elektrisk apparat och ska samlas in och kasseras separat. Kasta den inte med hushållsavfall.

BRUKSANVISNING Ultra Camera Laserliner

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Funktion / användning

Flex / XXL / Ultra Camera är en kameraenhet för anslutning till basenheten VideoFlex. Tillsammans med basenheten skickas videobilder i färg till LCD:n för kontroll av svåråtkomliga ställen som t.ex. hålrum, kanaler, murverk eller inuti fordon.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
  – Det är inte tillåtet att förändra enhetens konstruktion.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer eller kraftiga vibrationer.
• Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.
• Kamerahuvudet är varken syrabeständigt eller brandtåligt.
• Se till att Flex / XXL / Ultra Camera inte kommer i kontakt med kemikalier, spänning eller föremål som är rörliga eller heta. Det skulle kunna leda till att såväl enheten som användaren skadas.
• Flex / XXL / Ultra Camera får inte användas för medicinska undersökningar eller personundersökningar.
• Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten.
• Enheten är inte lämplig att använda för mätningar i närheten av farlig spänning. Var därför alltid vid mätningar i närheten av elektriska anläggningar noga med att ledningarna är spänningsfria. Det måste genom lämpliga åtgärder vara säkerställt, att spänningsfrihet råder och att strömmen inte kan slås på oavsiktligt igen.

Säkerhetsföreskrifter

Användning med artificiell optisk strålning (OStrV)

Utgångsöppning LED

• Apparaten arbetar med LEDer i riskgrupp RG 0 (fri grupp, ingen risk) enligt gällande normer för fotobiologisk säkerhet (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) i era aktuella fattningar.
• Den aktuella strålningen från LEDerna är vid avsedd användning och under förnuftiga och förutsägbara betingelser ofarlig för ögonen och huden.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

- Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.

– Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Förvara apparaten på en ren och torr plats.

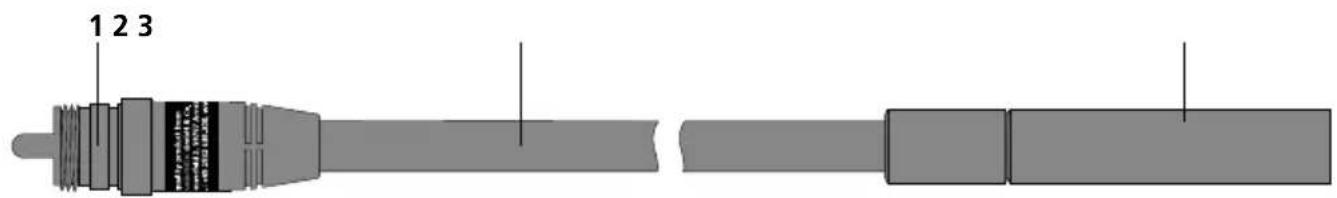

1 Anslutning för basenhet

2 Flexslang

3 Kamerahuvud med 4 högeffekts-LED:er

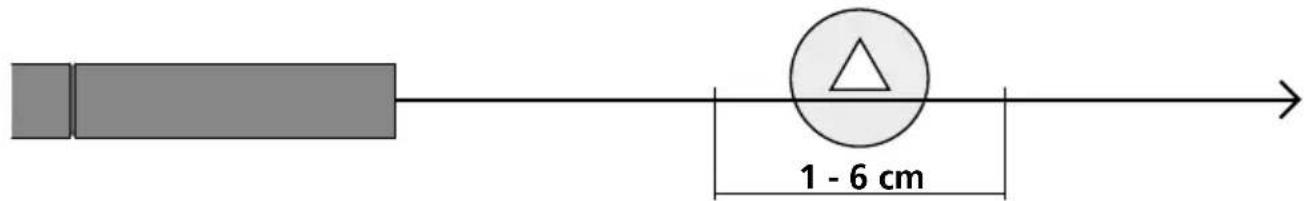

1 Skärpedjupsområde

Flex / XXL / Ultra Camera levererar skarpa bilder inom området 1-6 cm framför kamerahuvudet.

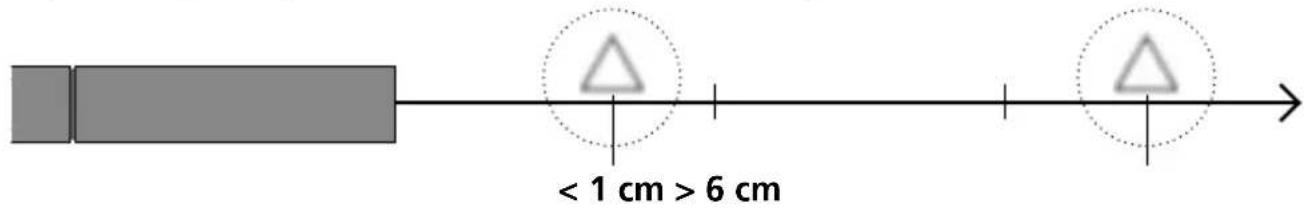

Objekt som ligger långt utanför det fokusområdet kan bli oskarpa.

2 Anslutning för flexslang

Tekniska data
Tekniska ändringar förbehålls. 20W50

Upplösning kamera 640 x 480 pixlar
Kamerahuvud ø 9 mm
Skyddsklass IP 68 (Nedsänkningsdjup 1,5 m,	60 min.)
Min. böjningsradie kamerasond 70 mm
Synfält (FOV) 53°
Skärpedjup (DOF) 1 ... 6 cm
Diameter kamerasond 6 mm
Längd kamerasond Flex 1,5 m
Längd kamerasond XXL 5 m
Längd kamerasond Ultra 10 m
Längd kamerahuvud 50 mm
Arbetsbetingelser	0°C ... 45°C, luftfuktighet max. 20 ... 85% rH, icke-kondenserande, arbetshöjd max. 4 000 m över havet
Förvaringsbetingelser -10°C ... 60°C, luftfuktighet max. 80% rH
Mått (B x H x D) Flex 1 500 x 19 x 19 mm
Mått (B x H x D) XXL	5 000 x 19 x 19 mm
Mått (B x H x D) Ultra	1 0000 x 19 x 19 mm
Vikt Flex	165 g
Vikt XXL	550 g
Vikt Ultra	1100 g

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info?an=AKV

!
