ITW-801 - Ασύρματο τηλεχειριστήριο Intertechno - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ασύρματο τηλεχειριστήριο (ραδιοπομπός τοίχου)
Μοντέλο	ITW-801 (1 κανάλι)
Μάρκα	Intertechno
Τροφοδοσία	1× μπαταρία CR2032 3V
Διάρκεια ζωής μπαταρίας	Περίπου 20.000 μεταγωγές ή 3 έτη
Ένδειξη χαμηλής μπαταρίας	Η λυχνία LED αναβοσβήνει κόκκινο κάθε 4 δευτερόλεπτα
Εμβέλεια	Έως 100 m σε ελεύθερο πεδίο (ανάλογα με τον δέκτη)
Ραδιοσυχνότητα	433,92 MHz
Αριθμός καναλιών	1
Κύριες λειτουργίες	Λειτουργία ON/OFF με ραδιοσήμα, ρύθμιση φωτεινότητας (για συμβατούς δέκτες dimmer), ρυθμιζόμενο χρονόμετρο αυτόματης απενεργοποίησης
Ρύθμιση καθυστέρησης απενεργοποίησης	Κρατήστε πατημένο ON και OFF για 3 δευτερόλεπτα, στη συνέχεια ρυθμίστε με ON (αύξηση) και OFF (μείωση), επιβεβαιώστε κρατώντας ξανά 3 δευτερόλεπτα
Ένδειξη LED	Πράσινο φως (ON/πατημένο), πράσινο αναβόσβημα (ρύθμιση), κόκκινο φως δύο φορές (OFF), κόκκινο αναβόσβημα (χαμηλή μπαταρία)
Εκμάθηση κωδικοποίησης	Συμβατό με δέκτες αυτόματης εκμάθησης Intertechno: θέστε τον δέκτη σε λειτουργία εκμάθησης, στη συνέχεια πατήστε ON
Διαγραφή κωδικοποίησης	Ίδια διαδικασία αλλά πατώντας OFF (κόκκινη λυχνία αναβοσβήνει 2 φορές)
Τοποθέτηση	Αυτοκόλλητο διπλής όψης ή βίδες που παρέχονται· αποφύγετε τη μεταλλική θωράκιση για να μην μειωθεί η εμβέλεια
Κατά προσέγγιση διαστάσεις	80 × 80 × 20 mm (κατ' εκτίμηση)
Κατά προσέγγιση βάρος	30 g (με μπαταρία)
Θερμοκρασία λειτουργίας	0 °C έως +40 °C (κατ' εκτίμηση)
Οδηγίες ασφαλείας	Μην καταπίνετε την μπαταρία κουμπιού, κρατήστε την μακριά από παιδιά, αντικαταστήστε με ίδια μπαταρία CR2032
Συμμόρφωση	Δήλωση συμμόρφωσης στη www.intertechno.at/CE
Παρεχόμενα αξεσουάρ	Μπαταρία CR2032, αυτοκόλλητη ταινία διπλής όψης, βίδες στερέωσης

Συχνές ερωτήσεις - ITW-801 Intertechno

Πώς να συσχετίσω το τηλεχειριστήριο ITW-801 με έναν δέκτη Intertechno;

Τοποθετήστε τον πομπό κοντά στον δέκτη. Θέστε τον δέκτη σε λειτουργία εκμάθησης (δείτε το εγχειρίδιό του). Πατήστε το κουμπί ON στο τηλεχειριστήριο. Η πράσινη λυχνία ανάβει: η κωδικοποίηση είναι καταχωρημένη.

Πώς να διαγράψω την κωδικοποίηση ενός δέκτη;

Ακολουθήστε την ίδια διαδικασία με την εκμάθηση, αλλά αντί για ON, πατήστε OFF. Η κόκκινη λυχνία αναβοσβήνει δύο φορές: η κωδικοποίηση διαγράφεται.

Τι τύπο μπαταρίας να χρησιμοποιήσω και πώς να την αλλάξω;

Χρησιμοποιήστε μπαταρία CR2032 3V. Αφαιρέστε την πλάκα στερέωσης με ένα κατσαβίδι, τοποθετήστε την μπαταρία με το + προς τα πάνω και κλείστε ευθυγραμμίζοντας τα βέλη μέχρι να κάνει κλικ.

Πώς να ρυθμίσω το χρονόμετρο αυτόματης απενεργοποίησης;

Κρατήστε πατημένα τα κουμπιά ON και OFF για 3 δευτερόλεπτα (η λυχνία αναβοσβήνει πράσινο). Χρησιμοποιήστε το ON για αύξηση της καθυστέρησης, OFF για μείωση. Επιβεβαιώστε κρατώντας ξανά ON + OFF για 3 δευτερόλεπτα (η λυχνία αναβοσβήνει γρήγορα).

Πώς να χρησιμοποιήσω τη λειτουργία dimmer;

Ανάψτε με ON. Για ρύθμιση φωτεινότητας, κρατήστε πατημένο ON (πιο φωτεινό) ή OFF (πιο σκοτεινό) και αφήστε στο επιθυμητό επίπεδο. Στείλτε δύο φορές ON για μέγιστο, δύο φορές OFF για ελάχιστο (νυχτερινό φως).

Τι να κάνω αν η λυχνία LED αναβοσβήνει κόκκινο κάθε 4 δευτερόλεπτα;

Αυτό υποδηλώνει ότι η μπαταρία είναι αδύναμη. Αντικαταστήστε την μπαταρία με μια νέα CR2032 το συντομότερο δυνατό.

Το τηλεχειριστήριο δεν λειτουργεί πλέον, τι να ελέγξω;

Ελέγξτε την μπαταρία (κατάσταση και καλή επαφή), βεβαιωθείτε ότι το τηλεχειριστήριο είναι εντός εμβέλειας του δέκτη (μέγιστο 100 m σε ελεύθερο πεδίο) και ότι δεν υπάρχει μεταλλική θωράκιση. Επαναλάβετε την εκμάθηση κωδικοποίησης αν χρειαστεί.

Μπορώ να χρησιμοποιήσω το ITW-801 με έναν παλαιότερο μοντέλο dimmer;

Ναι, αλλά η συμπεριφορά μπορεί να διαφέρει: οι παλιοί dimmer λειτουργούν σε συνεχή λειτουργία, οι νέοι σταματούν στα ακραία σημεία. Ο συγχρονισμός μεταξύ πολλών dimmer δεν είναι εγγυημένος.

Πώς να τοποθετήσω το τηλεχειριστήριο στον τοίχο;

Στερεώστε την πλάκα στερέωσης με την παρεχόμενη αυτοκόλλητη ταινία διπλής όψης ή με βίδες. Αποφύγετε μεταλλικές επιφάνειες που μειώνουν την εμβέλεια.

Πού μπορώ να βρω τη δήλωση συμμόρφωσης;

Η δήλωση συμμόρφωσης είναι διαθέσιμη στην ιστοσελίδα www.intertechno.at/CE.

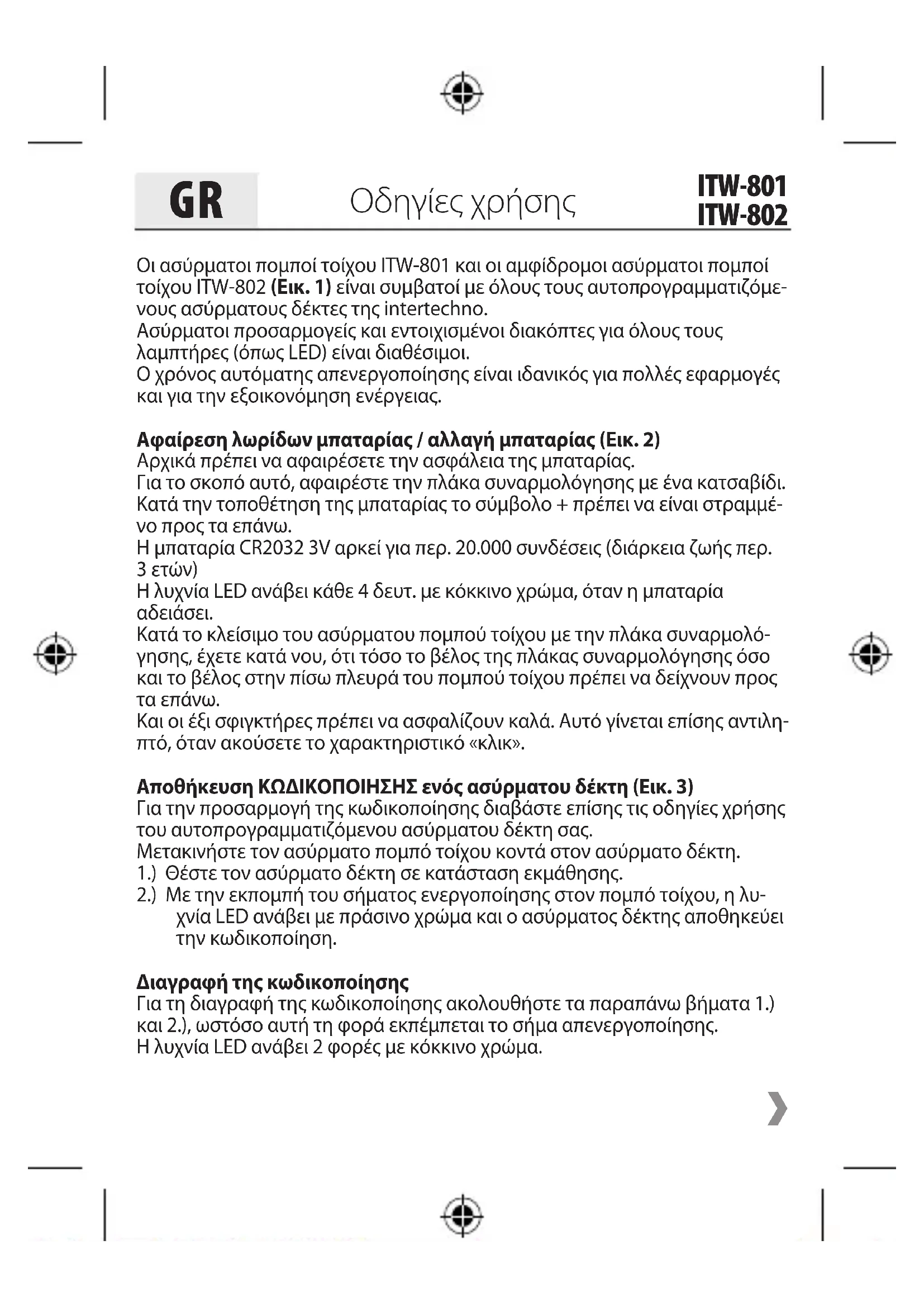

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ITW-801 Intertechno

Οι ασύρματοι πομποί τοίχου ITW-801 και οι αμφίδρομοι ασύρματοι πομποί τοίχου ITW-802 (Εικ. 1) είναι συμβατοί με όλους τους αυτοπρογραμματιζόμενους ασύρματους δέκτες της intertechno.

Ασύρματοι προσαρμογείς και εντοιχισμένοι διακόπτες για όλους τους λαμπτήρες (όπως LED) είναι διαθέσιμοι.

Ο χρόνος αυτόματης απενεργοποίησης είναι ιδανικός για πολλές εφαρμογές και για την εξοικονόμηση ενέργειας.

Αφαίρεση λωρίδων μπαταρίας / αλλαγή μπαταρίας (Εικ. 2)

Αρχικά πρέπει να αφαιρέσετε την ασφάλεια της μπαταρίας.

Για το σκοπό αυτό, αφαιρέστε την πλάκα συναρμολόγησης με ένα κατσαβίδι.

Κατά την τοποθέτηση της μπαταρίας το σύμβολο + πρέπει να είναι στραμμένο προς τα επάνω.

Η μπαταρία CR2032 3V αρκεί για περ. 20.000 συνδέσεις (διάρκεια ζωής περ. 3 ετών)

Η λυχνία LED ανάβει κάθε 4 δευτ. με κόκκινο χρώμα, όταν η μπαταρία αδειάσει.

Κατά το κλείσιμο του ασύρματου πομπού τοίχου με την πλάκα συναρμολόγησης, έχετε κατά νου, ότι τόσο το βέλος της πλάκας συναρμολόγησης όσο και το βέλος στην πίσω πλευρά του πομπού τοίχου πρέπει να δείχνουν προς τα επάνω.

Και οι έξι σφιγκτήρες πρέπει να ασφαλίζουν καλά. Αυτό γίνεται επίσης αντιληπτό, όταν ακούσετε το χαρακτηριστικό «κλικ».

Αποθήκευση ΚΩΔΙΚΟΠΟΙΗΣΗΣ ενός ασύρματου δέκτη (Εικ. 3)

Για την προσαρμογή της κωδικοποίησης διαβάστε επίσης τις οδηγίες χρήσης του αυτοπρογραμματιζόμενου ασύρματου δέκτη σας.

Μετακινήστε τον ασύρματο πομπό τοίχου κοντά στον ασύρματο δέκτη.

1.) Θέστε τον ασύρματο δέκτη σε κατάσταση εκμάθησης.
2.) Με την εκπομπή του σήματος ενεργοποίησης στον πομπό τοίχου, η λυ- χνία LED ανάβει με πράσινο χρώμα και ο ασύρματος δέκτης αποθηκεύει την κωδικοποίηση.

Διαγραφή της κωδικοποίησης

Για τη διαγραφή της κωδικοποίησης ακολουθήστε τα παραπάνω βήματα 1.) και 2.), ωστόσο αυτή τη φορά εκπέμπεται το σήμα απενεργοποίησης.

Η λυχνία LED ανάβει 2 φορές με κόκκινο χρώμα.

Ρύθμιση της χρόνου αυτόματης απενεργοποίησης

Ανεξάρτητα από το χρόνο που θα οριστεί, εξακολουθεί να είναι πάντα δυνατή η πρόωρη απενεργοποίηση!

Για τη ρύθμιση, πιέστε ταυτόχρονα τα πλήκτρα ΟΝ και ΟFF για 3 δευτερό- λεπτα!

Η λυχνία LED αναβοσβήνει με πράσινο χρώμα!

Με το πάτημα του πλήκτρου ΟΝ παρατείνεται ο χρόνος απενεργοποίησης.

Με το πάτημα του πλήκτρου OFF μειώνεται.

Η πράσινη λυχνία LED υποδεικνύει:

0 - 1x άναμμα της LED

5 δευτ. - 2x

1 λ. - 3x

10λ. - 4x

30λ. - 5x

60 λ. - 6x

Πατώντας ταυτόχρονα τα κουμπιά ON KAI OFF για άλλα 3 δευτερόλεπτα, απο- θηκεύεται ο χρόνος απενεργοποίησης. Αυτό επιβεβαιώνεται από το γρήγορο αναβοσβήσιμο της LED.

ITW-802: Κάθε κανάλι μπορεί να έχει το δικό του χρόνο απενεργοποίησης.

'Ετοι, 2 δέκτες μπορούν να απενεργοποιηθούν σε διαφορετικές χρονικές στιγμές.

Ωστόσο, ακόμη και ένας δέκτης που έχει αποθηκεύσει και τους δύο κωδικούς μπορεί κατ' επιλογή να έχει ένα σύντομο ή έναν μεγάλο χρόνο απενεργοποίησης. (π.χ. πλήκτρο 1 = 10 λ., πλήκτρο 2 = 60 λ.)

Τοποθέτηση

Απλή τοποθέτηση της πλάκας συναρμολόγησης!

Εύκολη τοποθέτηση ακόμη και σε γυαλί, ξύλο, ταπετσαρία ή πλακάκια.

Τόσο η αυτοκόλλητη ταινία διπλής όψης όσο και οι βίδες περιλαμβάνονται στη συσκευασία.

Προειδοποίηση βλάβης: Αποφεύγετε τη μεταλλική θωράκιση.

Λειτουργία

Ενεργοποίηση: Πατήστε 1x ON (επάνω). Η λυχνία LED ανάβει για λίγο με πράσινο χρώμα.

Απενεργοποίηση: Πατήστε 1x OFF (κάτω). Η λυχνία LED ανάβει στιγμιαία 2x με κόκκινο χρώμα.

Αυξομείωση φωτισμού:

1.) Η λειτουργία του ροοστάτη εκκινείται πατώντας ξανά το ΟΝ και διακό- πτεται όταν επιτευχθεί η επιθυμητή φωτεινότητα με το ΟΝ. 'Η
2.) Πιέζοντας και κρατώντας πατημένο το πλήκτρο ΟΝ (φωτεινότερο) ή OFF (σκοτεινότερο) έως ότου επιτευχθεί η επιθυμητή φωτεινότητα και στη συνέχεια αφήνοντάς το.
3.) Στην κατάσταση ενεργοποίησης και απενεργοποίησης, η μέγιστη φωτεινότητα επιτυγχάνεται με την ταχεία εκπομπή του σήματος ενεργοποίησης δύο φορές διαδοχικά Η ελάχιστη φωτεινότητα επιτυγχάνεται εκπέμποντας το σήμα απενεργοποίησης 2 φορές (π.χ. νυχτερινό φως).

Η τελευταία χρησιμοποιημένη φωτεινότητα παραμένει αποθηκευμένη έως ότου πατηθεί ξανά το ΟΝ!

'Εχετε κατά νου, ότι σε παλαιότερα και νεότερα μοντέλα ασύρματων ρεοστατών δεκτών ενδέχεται να παρατηρηθούν αποκλίσεις.

Έτοι, σε παλαιότερους τύπους ρεοστατών ή λειτουργία με ρεοστάτη είναι συνεχής. Σε πιο νέα μοντέλα, η φωτεινότητα διακόπτεται στο φωτεινότερο και το σκοτεινότερο σημείο. Η συγχρονισμένη λειτουργία του ρεοστάτη με περισσότερους δέκτες με ροοστάτη δεν είναι εγγυημένη.

Οδηγία ασφαλείας

Μην παίρνετε τις μπαταρίες, κίνδυνος εγκαυμάτων από επικίνδυνες ουσίες! Αυτό το προϊόν περιέχει μια μπαταρία με στοιχείο τύπου κομβίου. Σε περίπτωση κατάποσης της μπαταρίας με στοιχείο τύπου κομβίου, είναι δυνατή η εμφάνιση σοβαρών εσωτερικών εγκαυμάτων εντός 2 ωρών που μπορεί να οδηγήσουν σε θάνατο. Φυλάσσετε νέες και χρησιμοποιημένες μπαταρίες μακριά από παιδιά. Εάν η θήκη της μπαταρίας δεν κλείνει με ασφάλεια, μην χρησιμοποιείτε πλέον το προϊόν και φυλάσσετέ το μακριά από παιδιά. Εάν πιστεύετε ότι υπάρχει περίπτωση κατάποσης των μπαταριών ή τοποθέτησής τους σε κάποιο σημείο του σώματος, αναζητήστε αμέσως ιατρική συμβουλή.

Η δήλωση συμμόρφωσης διατίθεται στην ηλεκτρονική διεύθυνση www.intertechno.at/CE
