Toote tüüp	Juhtmeta kaugjuhtimine (seinaraadio saatja)
Mudel	ITW-801 (1 kanal)
Mark	Intertechno
Toide	1× CR2032 3V patarei
Patarei eluiga	Umbes 20 000 lülitust või 3 aastat
Nõrga patarei indikaator	LED vilgub punaselt iga 4 sekundi järel
Leviala	Kuni 100 m vabas õhus (vastavalt vastuvõtjale)
Raadiosagedus	433,92 MHz
Kanalite arv	1
Peamised funktsioonid	Sisse/välja (ON/OFF) raadiosignaaliga, heleduse reguleerimine (ühilduvate dimmeritega vastuvõtjate puhul), reguleeritav automaatne väljalülitus taimer
Väljalülituse viivituse seadistamine	Hoidke ON ja OFF all 3 sekundit, seejärel reguleerige ON (suurendada) ja OFF (vähendada) abil, kinnitage uuesti 3 sekundit all hoides
LED indikatsioon	Roheline süttimine (sees/hoidmine), roheline vilkumine (seadistamine), punane kaks korda (väljas), punane vilkumine (nõrk patarei)
Kodeerimise õppimine	Ühilduv Intertechno iseõppivate vastuvõtjatega: seadke vastuvõtja õpperežiimi, seejärel vajutage ON
Kodeerimise kustutamine	Sama protseduur, kuid vajutage OFF (punane LED vilgub 2 korda)
Paigaldamine	Kahepoolne teip või kaasasolevad kruvid; vältige metallist varjestust, et mitte vähendada leviala
Ligikaudsed mõõtmed	80 × 80 × 20 mm (hinnanguliselt)
Ligikaudne kaal	30 g (patareiga)
Kasutustemperatuur	0 °C kuni +40 °C (hinnanguliselt)
Ohutusjuhised	Ärge neelake nööppatarei, hoidke lastele kättesaamatus kohas, asendage sama CR2032 patareiga
Vastavus	Vastavusdeklaratsioon aadressil www.intertechno.at/CE
Kaasasolevad tarvikud	CR2032 patarei, kahepoolne teip, paigalduskruvid

Korduma kippuvad küsimused - ITW-801 Intertechno

Kuidas siduda ITW-801 kaugjuhtimispult Intertechno vastuvõtjaga?

Asetage saatja vastuvõtja lähedale. Seadke vastuvõtja õpperežiimi (vt selle juhendit). Vajutage kaugjuhtimispuldi ON nuppu. Roheline LED süttib: kood on salvestatud.

Kuidas kustutada vastuvõtja koodi?

Toimige nagu õppimisel, kuid vajutage ON asemel OFF. Punane LED vilgub kaks korda: kood on kustutatud.

Millist patarei tüüpi kasutada ja kuidas seda vahetada?

Kasutage CR2032 3V patareid. Eemaldage paigaldusplaat kruvikeerajaga, sisestage patarei + märgiga ülespoole, seejärel sulgege, joondades nooled kuni klõpsuni.

Kuidas reguleerida automaatset väljalülitus taimerit?

Hoidke ON ja OFF nuppe all 3 sekundit (LED vilgub roheliselt). Kasutage ON viivituse suurendamiseks, OFF vähendamiseks. Kinnitage, hoides uuesti ON + OFF all 3 sekundit (LED vilgub kiiresti).

Kuidas kasutada dimmer funktsiooni?

Lülitage sisse ON-ga. Heleduse reguleerimiseks hoidke ON (heledam) või OFF (tumedam) ja vabastage soovitud tasemel. Saatke kaks korda ON maksimumi jaoks, kaks korda OFF miinimumi jaoks (valgus).

Mida teha, kui LED vilgub punaselt iga 4 sekundi järel?

See näitab, et patarei on tühi. Vahetage patarei võimalikult kiiresti uue CR2032 vastu.

Kaugjuhtimispult ei tööta enam, mida kontrollida?

Kontrollige patarei (seisund ja hea kontakt), veenduge, et kaugjuhtimispult on vastuvõtja levialas (max 100 m vabas õhus) ja et puudub metallist varjestus. Vajadusel õppige kood uuesti selgeks.

Kas ma saan kasutada ITW-801 vanema mudeli dimmeriga?

Jah, kuid käitumine võib erineda: vanemad dimmerid töötavad pidevas režiimis, uuemad peatuvad äärmuspunktides. Mitme dimmeri vaheline sünkroniseerimine ei ole garanteeritud.

Kuidas paigaldada kaugjuhtimispult seinale?

Kinnitage paigaldusplaat kaasasoleva kahepoolse teibiga või kruvidega. Vältige metallpindu, mis vähendavad leviala.

Kust leida vastavusdeklaratsioon?

Vastavusdeklaratsioon on saadaval veebilehel www.intertechno.at/CE.

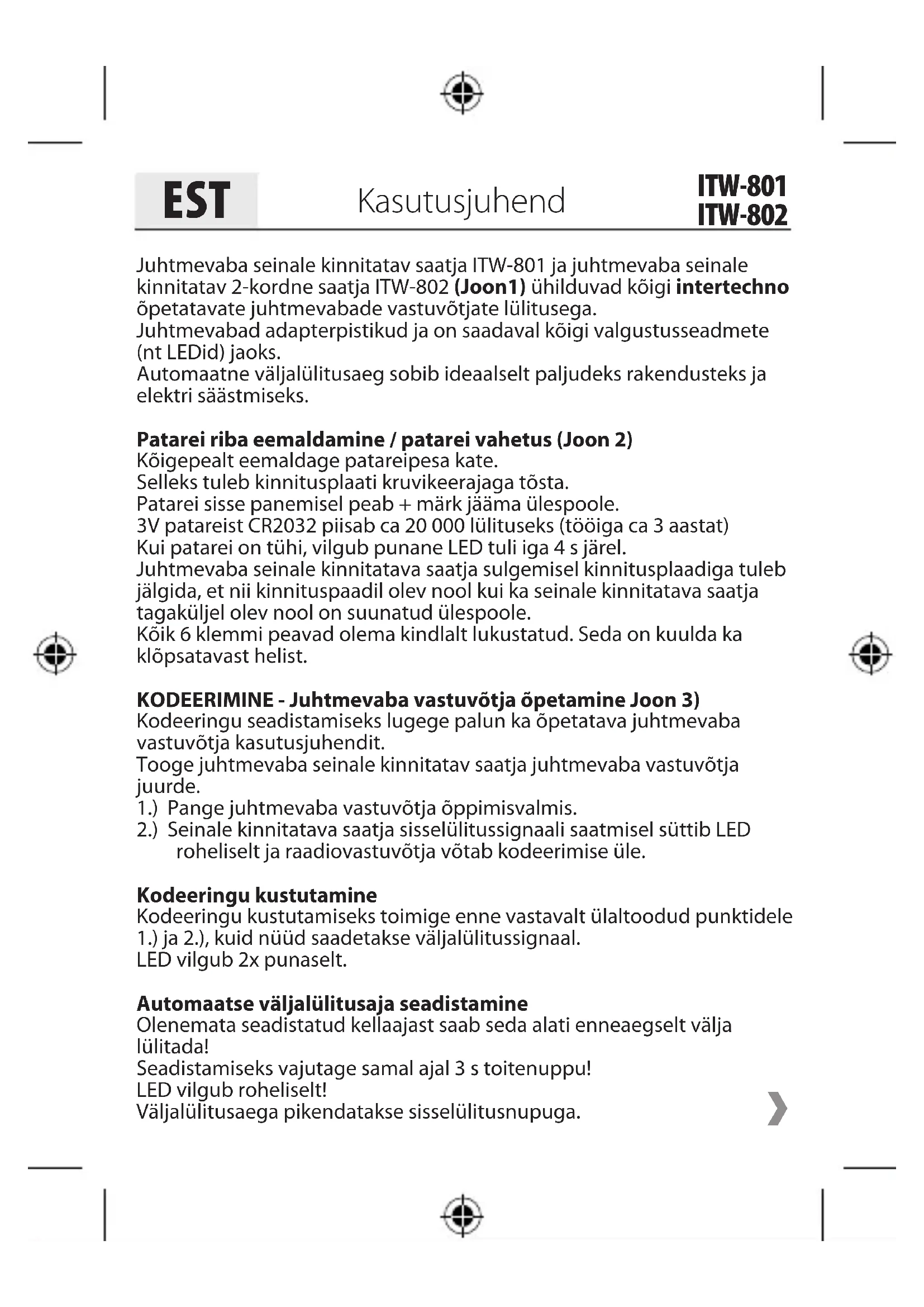

KASUTUSJUHEND ITW-801 Intertechno

Juhtmevaba seinale kinnitatav saatja ITW-801 ja juhtmevaba seinale kinnitatav 2-kordne saatja ITW-802 (Joon1) ühilduvad köigi intertechno öpetatavate juhtmevabade vastuvõtjate lülitusega.

Juhtmevabad adapterpistikud ja on saadaval köigi valgustusseadmete (nt LEDid) jaoks.

Automaatne väljalülitusaeg sobib ideaalselt paljudeks rakendusteks ja elektri säästmiseks.

Patarei riba eemaldamine / patarei vahetus (Joon 2)

Kõigepealt eemaldage patareipesa kate.

Patarei sisse panemisel peab + märk jääma ülespoole.

3V patareist CR2032 piisab ca 20 000 lülituseks (tööiga ca 3 aastat)

Kui patarei on tühi, vilgub punane LED tuli iga 4 s järel.

Juhtmevaba seinale kinnitatava saatja sulgemisel kinnitusplaadiga tuleb jälgida, et nii kinnituspaadil olev nool kui ka seinale kinnitatava saatja tagaküljel olev nool on suunatud ülespoole.

Kõik 6 klemmi peavad olema kindlalt lukustatud. Seda on kuulda ka klõpsatavast helist.

KODEERIMINE - Juhtmevaba vastuvõtja öpetamine Joon 3)

Kodeeringu seadistamiseks lugege palun ka öpetatava juhtmevaba vastuvõtja kasutusjuhendit.

Tooge juhtmevaba seinale kinnitatav saatja juhtmevaba vastuvõtja juurde.

1.) Pange juhtmevaba vastuvõtja õppimisvalmis.

2.) Seinale kinnitatava saatja sisselülitussignaali saatmisel süttib LED roheliselt ja raadiovastuvõtja võtab kodeerimise üle.

Kodeeringu kustutamine

Kodeeringu kustutamiseks toimige enne vastavalt ülaltoodud punktidele

1.) ja 2.), kuid nüüd saadetakse väljalülitussignaal.

LED vilgub 2x punaselt.

Automaatse väljalülitusaja seadistamine

Olenemata seadistatud kelläajast saab seda alati enneaegselt välja lülitada!

Seadistamiseks vajutage samal ajal 3 s toitenuppu!

LED vilgub roheliselt!

Väljalülitusaega pikendatakse sisselülitusnupuga.

EST

Kasutusjuhend

ITW-801

ITW-802

Vähendatakse väljalülitusnupuga.

Roheline LED-tuli näitab:

0 - 1x LED süttib

5 s - 2x

1 min - 3x

10 min - 4x

30 min - 5x

60 min - 6x

Väljalülitusaeg salvestatakse, kui vajutate sees-väljas nuppu uuesti 3 s. Seda kinnitab kiirelt vilkuv LED.

ITW-802: lgal kanalil võib olla oma väljalülitusaeg.

See tähendab, et 2 vastuvõtjat võivad erinevatel aegadel välja lülituda. Kuid isegi vastuvõtjale, mis on õppinud mõlemad koodid, saab valida lühikese või pika väljalülitusaja. (nt nupp 1 = 10 min, nupp 2 = 60 min)

Paigaldus

Kinnitusplaadi lihtne kinnitamine!

Isegi klaasile, puidule, tapeedile või keraamilistele plaatidele....lihtne paigaldada.

Pakendis on kahepoolne teip ja kruvid.

Rikete vältimine: Vältida metallist varjestust.

Kasutamine

Sisse lülitamine: Vajutage üks kord Sees (üleval). Korraks vilgub roheline LED.

Välja lülitamine: Vajutage üks kord Väljas (all). LED vilgub 2x lühidalt punaselt.

Hämardamine:

1.) Hämardi käivitatakse sisselülitussignaali uuesti vajutamisega ja peatatakse sisselülitussignaaliga, kui soovitud heledus on saavutatud. või

2.) Sisse- (heledam) või väljalülitusnupu (tumedam) all hoidmine hämardab valgust, kuni vabastate selle soovitud heledusega.

3.) Sisse- ja väljalülitamisel saavutatakse maksimaalne heledus, saates kaks korda järjest sisselülitussignaali.

Minimaalne heledus saavutatakse kahekordse väljalülitussignaali saatmisega (nt öövalgus).

EST

Kasutusjuhend

ITW-801

ITW-802

Viimati kasutatud heledus salvestatakse kuni uuesti sisselülitamiseni!

Pange tähele, et juhtmevabade hämardite-vastuvõtjate vanade ja uute mudelite vahel võib esineda erinevusi.

Vanematel hämarditel on hämardamisrežiim katkematu.

Uuematel mudelitel peatatakse hämardamine köige heledamas ja tumedamas punktis.

Rohkemate hämardite-vastuvõtjate korral ei ole tagatud sünkroniseeritud hämardamisrežiim.

Kasutajate ohutus

Ärge avage patareisid, põletusoht ohtlike ainetega!

Toode sisaldab nööppatareid. Nööppatarei alla neelatamisel võivad tekkida rasked sisemised põletused, mis ilmnevad 2 tunni jooksul ja võivad lõppeda surmaga. Hoidke uusi ja kasutatud patareisid lastele kättesaamatus kohas. Kui patarei hoidik ei sulgu turvaliselt, siis ärge toodet rohkem kasutage ja hoidke lastele kättesaamatus kohas. Pöörduge kohe arsti poole, kui arvate, et patarei on alla neelatud või asub mõnes muus kehaosas.

Vastavusdeklaratsiooni leiate veebiaadressilt www.intertechno.at/CE
