ITW-801 - Bezdrôtový diaľkový ovládač Intertechno - Bezplatný návod na obsluhu

Typ produktu	Bezdrôtové diaľkové ovládanie (nástenný rádiový vysielač)
Model	ITW-801 (1 kanál)
Značka	Intertechno
Napájanie	1× batéria CR2032 3V
Životnosť batérie	Približne 20 000 prepnutí alebo 3 roky
Indikátor slabej batérie	LED bliká červeno každé 4 sekundy
Dosah	Až 100 m na voľnom priestranstve (podľa prijímača)
Rádiová frekvencia	433,92 MHz
Počet kanálov	1
Hlavné funkcie	Zapnutie/Vypnutie (ON/OFF) s rádiovým signálom, regulácia jasu (pre kompatibilné stmievače), nastaviteľný automatický vypínač
Nastavenie oneskorenia vypnutia	Podržte ON a OFF 3 sekundy, potom nastavte pomocou ON (zvýšiť) a OFF (znížiť), potvrďte opätovným podržaním 3 sekundy
Indikácia LED	Zelené svietenie (zapnutie/podržanie), zelené blikanie (nastavenie), červené svietenie dvakrát (vypnutie), červené blikanie (slabá batéria)
Učenie kódovania	Kompatibilné so samoúčiacimi prijímačmi Intertechno: prepnite prijímač do režimu učenia, potom stlačte ON
Vymazanie kódovania	Rovnaký postup, ale stlačte OFF (červená LED blikne 2-krát)
Montáž	Obojstranná lepiaca páska alebo dodané skrutky; vyhnite sa kovovému tieneniu, aby ste neznížili dosah
Približné rozmery	80 × 80 × 20 mm (odhad)
Približná hmotnosť	30 g (s batériou)
Prevádzková teplota	0 °C až +40 °C (odhad)
Bezpečnostné pokyny	Ne prehltnite gombíkovú batériu, uchovávajte mimo dosahu detí, vymeňte za rovnakú batériu CR2032
Zhoda	Vyhlásenie o zhode na www.intertechno.at/CE
Dodané príslušenstvo	Batéria CR2032, obojstranná lepiaca páska, montážne skrutky

Často kladené otázky - ITW-801 Intertechno

Ako spárovať diaľkové ovládanie ITW-801 s prijímačom Intertechno?

Umiestnite vysielač blízko prijímača. Prepnite prijímač do režimu učenia (pozri jeho návod). Stlačte tlačidlo ON na diaľkovom ovládaní. Rozsvieti sa zelená LED: kódovanie je uložené.

Ako vymazať kódovanie prijímača?

Postupujte ako pri učení, ale namiesto ON stlačte OFF. Červená LED blikne dvakrát: kódovanie je vymazané.

Aký typ batérie použiť a ako ju vymeniť?

Použite batériu CR2032 3V. Odstráňte montážnu platňu pomocou skrutkovača, vložte batériu so znakom + nahor, potom zatvorte zarovnaním šípok, kým nezaklapne.

Ako nastaviť automatický vypínač?

Podržte tlačidlá ON a OFF stlačené 3 sekundy (LED bliká zeleno). Použite ON na zvýšenie oneskorenia, OFF na zníženie. Potvrďte opätovným podržaním ON + OFF 3 sekundy (LED bliká rýchlo).

Ako používať funkciu stmievača?

Zapnite pomocou ON. Na nastavenie jasu podržte ON (jasnejšie) alebo OFF (tmavšie) a uvoľnite na požadovanej úrovni. Dvakrát stlačte ON pre maximum, dvakrát OFF pre minimum (nočné svetlo).

Čo robiť, ak LED bliká červeno každé 4 sekundy?

To znamená, že batéria je slabá. Vymeňte batériu za novú CR2032 čo najskôr.

Diaľkové ovládanie už nefunguje, čo skontrolovať?

Skontrolujte batériu (stav a dobrý kontakt), uistite sa, že diaľkové ovládanie je v dosahu prijímača (max 100 m na voľnom priestranstve) a že nie je kovové tienenie. V prípade potreby znovu naučte kódovanie.

Môžem použiť ITW-801 so starším modelom stmievača?

Áno, ale správanie sa môže líšiť: staré stmievače fungujú v spojitom režime, nové sa zastavia na krajných bodoch. Synchronizácia medzi viacerými stmievačmi nie je zaručená.

Ako namontovať diaľkové ovládanie na stenu?

Pripevnite montážnu platňu pomocou dodanej obojstrannej lepiacej pásky alebo skrutiek. Vyhnite sa kovovým povrchom, ktoré znižujú dosah.

Kde nájdem vyhlásenie o zhode?

Vyhlásenie o zhode je k dispozícii na stránke www.intertechno.at/CE.

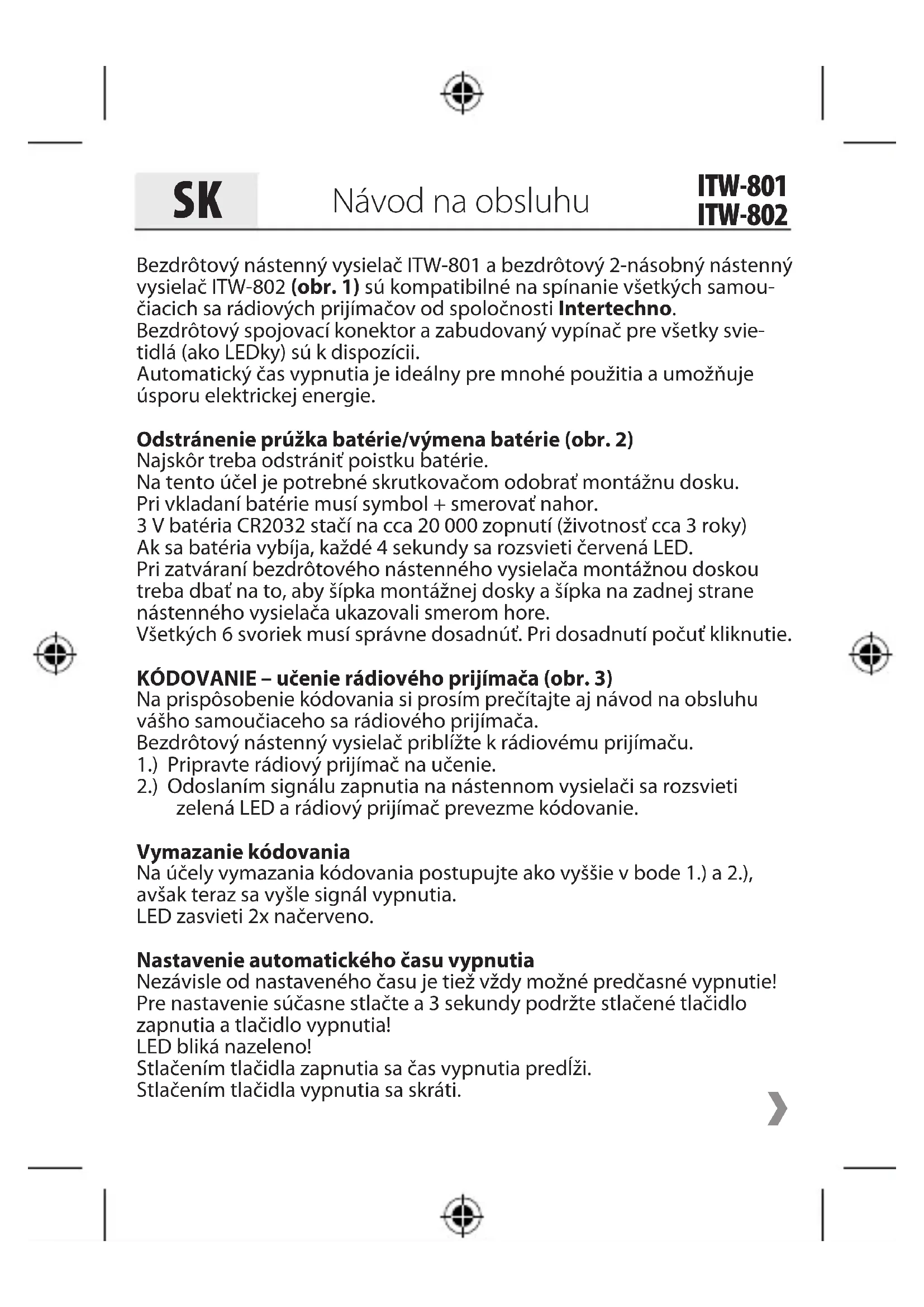

NÁVOD NA OBSLUHU ITW-801 Intertechno

Bezdrôtový nástenný vysielač ITW-801 a bezdrôtový 2-násobný nástenný vysielač ITW-802 (obr. 1) sú kompatibilné na spínanie všetkých samoučiacich sa rádiových prijímačov od spoločnosti Intertechno.

Bezdrôtový spojovací konektor a zabudovaný vypínač pre všetky svietidlá (ako LEDky) sú k dispozícii.

Automatický čas vypnutia je ideálny pre mnohé použitia a umožňuje úsporu elektrickej energie.

Odstránenie prúžka batérie/výmena batérie (obr. 2)

Najskôr treba odstrániť poistku batérie.

Na tento účel je potrebné skrutkovačom odobrat montážnu dosku.

3 V batéria CR2032 stačí na cca 20 000 zopnutí (životnosť cca 3 roky)

Pri zatváraní bezdrôtového nástenného vysielača montážnou doskou treba dbať na to, aby šípka montážnej dosky a šípka na zadnej strane nástenného vysielača ukazovali smerom hore.

Všetkých 6 svoriek musí správne dosadnút. Pri dosadnutí počut kliknutie.

KÓDOVANIE – učenie rádiového prijímača (obr. 3)

Na prispôsobenie kódovania si prosím prečítajte aj návod na obsluhu vášho samoučiaceho sa rádiového prijímača.

Na účely vymazania kódovania postupujte ako vyššie v bode 1.) a 2.), avšak teraz sa vyšle signál vypnutia.

Nezávisle od nastaveného času je tiež vždy možné predčasné vypnutie! Pre nastavenie súčasne stlačte a 3 sekundy podržte stlačené tlačidlo zapnutia a tlačidlo vypnutia!

LED bliká nazeleno!

Opätovným súčasným stlačením tlačidla zapnutia a tlačidla vypnutia a ich následným podržaním po dobu 3 sekúnd sa čas vypnutia uloží. Tento stav je indikovaný rýchlym blikaním LED diódy.

ITW-802: Každý kanál môže obsahovať vlastný čas vypnutia.

Vdaka tomu je možné 2 prijímače vypnút v rôznych časoch.

Avšak aj prijímač, na ktorom sú naučené obidva kódy, môže volitelne obsahovať krátky alebo dlhý čas vypnutia. (napr. tlačidlo 1 = 10 min., tlačidlo 2 = 60 min.)

Montáž

Jednoduché upevnenie montážnej dosky!

Dokonca aj na sklo, drevo, tapety alebo obklady... úplne jednoduchá montáž.

Obojstranná lepiaca páska a skrutky sú pribalené.

Upozornenie na rušenie: Zabráňte kovovému tieneniu.

Prevádzka

Zapnutie: 1x stlačte tlačidlo zapnutia (hore). LED zasvieti krátko nazeleno.

1.) Priebeh tlmenia sa spustí opätovným stlačením signálu zapnutia a pri dosiahnutí požadovaného jasu sa zastaví opät signálom zapnutia.

Alebo

3.) V zapnutom ako aj vypnutom stave, sa 2-násobným odoslaním signálu zapnutia rýchlo po sebe dosiahne maximálny jas.

Odoslaním 2x signálu vypnutia sa dosiahne minimálny jas (napr. nočné svetlo).

Naposledy použitý jas zostane uložený v pamäti do nasledujúceho zapnutia!

Prihliadajte na to, že v starších a novších modeloch bezdrôtových prijímačov tlmenia intenzity svetla môže dochádzať k odchýlkam.

Synchrónny priebeh tlmenia s viacerými prijímačmi tlmenia intenzity svetla nie je zaručený.

Bezpečnostné upozornenie

Batérie neprehítajte, nebezpečenstvo popálenia v dôsledku prítomnosti nebezpečných látok!

Tento produkt obsahuje gombíkovú batériu. Ak dôjde k prehltnutiu gombíkovej batérie, môže dôjst' v priebehu 2 hodín k závažným vnútorným popáleniam a to môže viest' k smrti. Nové a použité batérie uchovávajte mimo dosahu detí.

Ak sa priehradka pre batérie nedá bezpečne uzavriet, produkt viac nepoužívajte a uchovávajte ho mimo dosahu detí. Ak si myslíte, že došlo k prehltnutiu batérií alebo že sa nachádzajú v niektorej časti tela, okamžite vyhladajte lekára.
