ITW-801 - Kablosuz kumanda Intertechno - Ücretsiz kullanım kılavuzu

Ürün Türü	Telsiz kumanda (duvar montajlı radyo verici)
Model	ITW-801 (1 kanal)
Marka	Intertechno
Güç Kaynağı	1× CR2032 3V pil
Pil Ömrü	Yaklaşık 20.000 anahtarlama veya 3 yıl
Düşük Pil Göstergesi	LED her 4 saniyede bir kırmızı yanıp söner
Menzil	Açık alanda 100 m'ye kadar (alıcıya bağlı olarak)
Radyo Frekansı	433,92 MHz
Kanal Sayısı	1
Ana Fonksiyonlar	Açma/Kapama (ON/OFF) radyo sinyali ile, karartma (uyumlu dimmer alıcılar için), ayarlanabilir otomatik kapanma zamanlayıcısı
Kapanma Gecikmesi Ayarı	ON ve OFF'u 3 saniye basılı tutun, ardından ON (artır) ve OFF (azalt) ile ayarlayın, tekrar 3 saniye basılı tutarak onaylayın
LED Göstergesi	Yeşil yanma (açık/basılı tutma), yeşil yanıp sönme (ayarlama), iki kez kırmızı yanma (kapalı), kırmızı yanıp sönme (düşük pil)
Kod Öğrenme	Intertechno kendinden öğrenmeli alıcılarla uyumlu: alıcıyı öğrenme moduna alın, ardından ON'a basın
Kod Silme	Aynı işlem ancak OFF'a basarak (LED kırmızı 2 kez yanıp söner)
Montaj	Çift taraflı bant veya verilen vidalar; menzili azaltmamak için metal korumadan kaçının
Yaklaşık Boyutlar	80 × 80 × 20 mm (tahmini)
Yaklaşık Ağırlık	30 g (pil ile)
Kullanım Sıcaklığı	0 °C ile +40 °C arası (tahmini)
Güvenlik Talimatları	Düğme pili yutmayın, çocukların erişemeyeceği yerde saklayın, aynı CR2032 pil ile değiştirin
Uygunluk	Uygunluk beyanı www.intertechno.at/CE adresinde
Verilen Aksesuarlar	CR2032 pil, çift taraflı bant, montaj vidaları

Sık sorulan sorular - ITW-801 Intertechno

ITW-801 kumandayı bir Intertechno alıcısına nasıl eşleştiririm?

Vericiyi alıcının yakınına yerleştirin. Alıcıyı öğrenme moduna alın (kılavuzuna bakın). Kumandadaki ON düğmesine basın. Yeşil LED yanar: kod kaydedilmiştir.

Bir alıcının kodunu nasıl silerim?

Öğrenme işlemindeki gibi yapın, ancak ON yerine OFF'a basın. Kırmızı LED iki kez yanıp söner: kod silinmiştir.

Hangi tür pil kullanmalıyım ve nasıl değiştiririm?

CR2032 3V pil kullanın. Montaj plakasını bir tornavida ile çıkarın, pili + işareti yukarı gelecek şekilde takın, ardından okları hizalayarak tık sesi gelene kadar kapatın.

Otomatik kapanma zamanlayıcısını nasıl ayarlarım?

ON ve OFF düğmelerini 3 saniye basılı tutun (LED yeşil yanıp söner). Süreyi artırmak için ON, azaltmak için OFF kullanın. Tekrar ON+OFF'u 3 saniye basılı tutarak onaylayın (LED hızlı yanıp söner).

Karartma işlevini nasıl kullanırım?

ON ile açın. Parlaklığı ayarlamak için ON (daha parlak) veya OFF (daha karanlık) basılı tutun ve istediğiniz seviyede bırakın. Maksimum için iki kez ON, minimum (gece lambası) için iki kez OFF gönderin.

LED her 4 saniyede bir kırmızı yanıp sönerse ne yapmalıyım?

Bu, pilin zayıf olduğunu gösterir. Mümkün olan en kısa sürede pili yeni bir CR2032 ile değiştirin.

Kumanda çalışmıyor, ne kontrol etmeliyim?

Pili kontrol edin (durum ve iyi temas), kumandanın alıcının menzilinde olduğundan emin olun (açık alanda maksimum 100 m) ve metal koruma olmadığından emin olun. Gerekirse kodu yeniden öğretin.

ITW-801'i eski model bir dimmer ile kullanabilir miyim?

Evet, ancak davranış farklı olabilir: eski dimmerler sürekli modda çalışır, yenileri uç noktalarda durur. Birden fazla dimmer arasında senkronizasyon garanti edilmez.

Kumandayı duvara nasıl monte ederim?

Montaj plakasını verilen çift taraflı bant veya vidalarla sabitleyin. Menzili azaltan metal yüzeylerden kaçının.

Uygunluk beyanını nerede bulabilirim?

Uygunluk beyanı www.intertechno.at/CE web sitesinde mevcuttur.

KULLANIM KILAVUZU ITW-801 Intertechno

TR Kullanma kılavuzu

1

ITW-801 ITW-802

LED EIN ON AUS OFF

LED EIN ON EIN AUS OFF AUS

2

LED-ul clipeşte de 2x roşu.

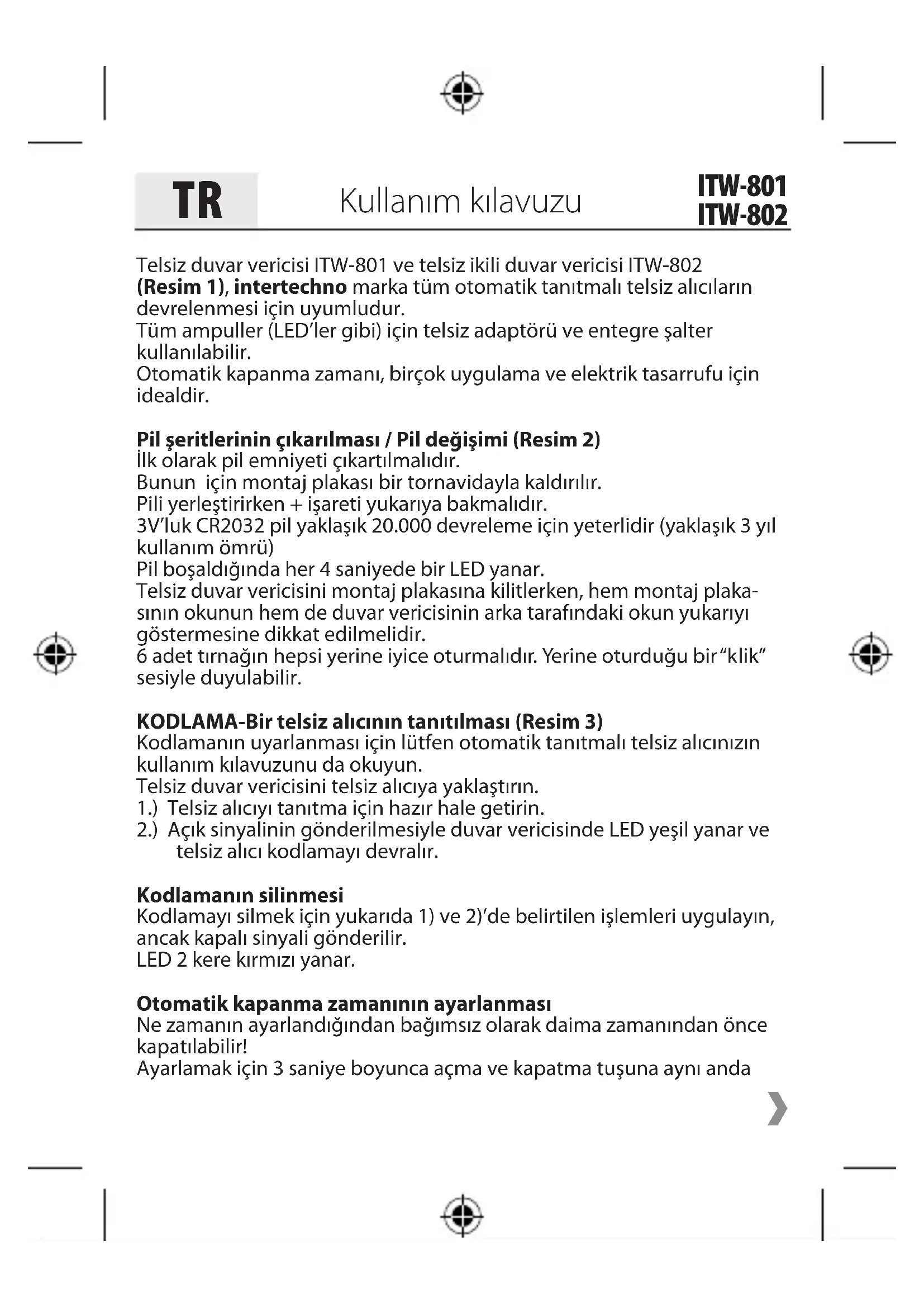

Telsiz duvar vericisi ITW-801 ve telsiz ikili duvar vericisi ITW-802

(Resim 1), intertechno marka tüm otomatik tanıtmalı telsiz alicıların devrelenmesi için uyumludur.

Tüm ampuller (LED'ler gibi) için telsiz adaptörü ve entegre şalter kullanılabilir.

Otomatik kapanma zamanı, birçok uygulama ve elektrik tasarrufu için idealdir.

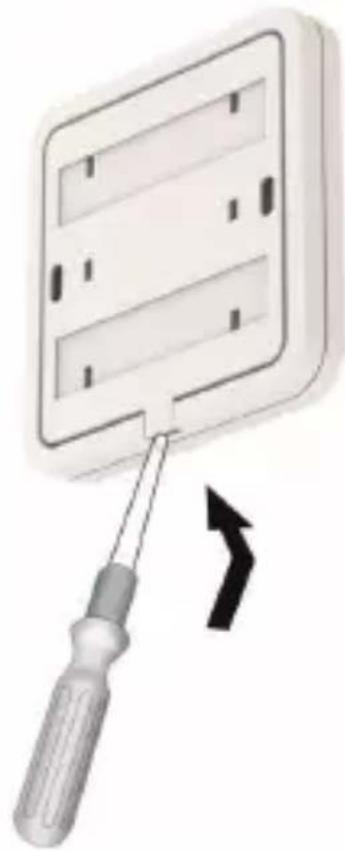

Pil şeritlerinin çıkarılması / Pil değişimi (Resim 2)

İlk olarak pil emniyeti çıkartılmalıdır.

Bunun için montaj plakası bir tornavidayla kaldırılır.

Pili yerleştirirken + işareti yukarıya bakmalıdır.

3V'luk CR2032 pil yaklaşık 20.000 devreleme için yeterlidir (yaklaşık 3 yıl kullanım ömrü)

Pil boşaldığında her 4 saniyede bir LED yanar.

Telsiz duvar vericisini montaj plakasına kilitlerken, hem montaj plakasının okunun hem de duvar vericisinin arka tarafındani okun yukarıyı göstermesine dikkat edilmelidir.

6 adet tırnağın hepsi yerine iyice oturmalıdır. Yerine oturduğu bir "klik" sesiyle duyulabilir.

KODLAMA-Bir telsiz alıcının tanıtılması (Resim 3)

Kodlamanın uyarlanması için lütfen otomatik tanıtmalı telsiz alıcınızın kullanım kılavuzunu da okuyun.

Telsiz duvar vericisini telsiz alıcıya yaklaştırın.

1.) Telsiz alıcıyı tanıtma için hazır hale getirin.

2.) Açık sinyalinin gönderilmesiyle duvar vericisinde LED yeşil yanar ve telsiz alıcı kodlamayı devralır.

Kodlamanın silinmesi

Kodlamayı silmek için yukarıda 1) ve 2)'de belirtilen işlemleri uygulayın, ancak kapalı sinyali gönderilir.

LED 2 kere kırmızı yanar.

Otomatik kapanma zamanının ayarlanması

Ne zamanın ayarlandığından bağımsız olarak daima zamanından önce kapatılabilir!

Ayarlamak için 3 saniye boyunca açma ve kapatma tuşuna aynı anda

TR

Kullanım kılavuzu

ITW-801

ITW-802

basin!

LED yeşil yanıp söner!

Açma tuşuyla kapanma zamanı uzatılır.

Kapatma tuşuyla kısaltılır.

Yeşil LED şunu gösterir:

0 - 1x, LED yanar

5sn. - 2x

1dk. - 3x

10dk. - 4x

30dk. - 5x

60dk. - 6x

AÇMA ve kapama tuşuna yeniden 3 saniye boyunca aynı anda basıldığında, kapanma zamanı kaydedilir. LED'in hızlı yanıp sönmesiyle bu onaylanır.

ITW-802: Her kanal kendi kapanma zamanına sahip olabilir.

Böylece 2 alıcı farklı zamanlarda kapatılabilir.

Her iki kodun tanıtıldığı bir alicı da tercihe göre daha kısa veya daha uzun bir kapanma süresine sahip olabilir. (Örn. tuş 1 = 10dk., tuş 2 = 60dk.)

Montaj

Montaj plakasına kolayca sabitleme!

Cam, ahşap, duvar kağıdı veya fayans.... üzerine bile kolayca sabitlenebilir.

Çift taraflı yapışkan bant ve vidalar pakette mevcuttur.

Arıza uyarısı: Metal blendajdan kaçının.

işletim

Açma: 1x açma tuşuna (üste) basın. LED kısa süreliğine yeşil yanar.

Kapatma: 1x kapama tuşuna (alta) basın. LED 2x kısa süreliğine kırmızı yanar.

TR

Kullanım kılavuzu

ITW-801

ITW-802

Karartma:

1.) Açık sinyaline tekrar basılmasıyla karartma modu başlatılır ve isteni- len parlaklığa gelindiğinde açma tuşuyla durdurulur. veya
2.) Açma (daha aydınlık) veya kapama tuşuna (daha karanlık) basılı tutarak karartma yapılır, tuş bırakıldığında istenilen parlaklıkta kalır.
3.) Açık veya kapalı durumdayken arka arkaya hızlı bir şekilde 2 kere açık sinyalinin gönderilmesiyle maksimum parlaklığa ulaşılır. Kapalı sinyalinin 2x gönderilmesiyle minimum parlaklığa ulaşılır (örn. gece ışığı).

Son kullanılan parlaklık, açma yeniden devreye alınana kadar kayıtlı kalır!

Eski ve yeni telsiz karartıcılı alıcı modellerinde farklılıklar meydana gelebileceğini dikkate alın.

Eski karartıcı tiplerinde karartma modu geçicidir. Yeni modellerde parlaklık en parlak ve en karanlık noktada durur. Birden çok karartıcı alicısıyla senkronize bir karartma modu sağlanmaz.

Güvenlik uyarısı

Pilleri ağzıniza sokmayın, tehlikeli maddeler nedeniyle yanma tehlikesi! Bu ürün bir düğme pil içermektedir. Düğme pilin yutulması durumunda 2 saat içerisinde ağır dahili yanıklar meydana gelebilir ve ölüme neden olabilir. Yeni ve kullanılmış pilleri çocuklardan uzak tutun. Pil gözü emniyetli bir şekilde kapatılmıyorsa, ürünü artık kullanmayın ve çocuklardan uzak tutun. Pillerin yutulduğunu veya vücudun herhangi bir uzvunda bulunduğu düşünüyorsanız, hemen doktora danışın.

Uygunluk beyanını www.intertechno.at/CE internet adresinden görebilirsiniz.
