Termék típusa	Vezeték nélküli távirányító (fali rádióadó)
Modell	ITW-801 (1 csatorna)
Márka	Intertechno
Tápfeszültség	1× CR2032 3V elem
Az elem élettartama	Körülbelül 20 000 kapcsolás vagy 3 év
Gyenge elem jelzése	LED 4 másodpercenként pirosan villog
Hatótáv	Akár 100 m szabad térben (vevőtől függően)
Rádiófrekvencia	433,92 MHz
Csatornák száma	1
Fő funkciók	Be/Ki (ON/OFF) rádiójellel, fényerőszabályzás (kompatibilis fényerőszabályzó vevőkhöz), állítható automatikus kikapcsolás időzítő
Kikapcsolási késleltetés beállítása	Tartsa lenyomva az ON és OFF gombot 3 másodpercig, majd állítsa be az ON (növelés) és OFF (csökkentés) gombbal, ismét 3 másodpercig lenyomva erősítse meg
LED jelzés	Zöld világítás (működés/tartás), zöld villogás (beállítás), kétszeri piros világítás (kikapcsolás), piros villogás (gyenge elem)
Kódolás tanítása	Intertechno öntanuló vevőkkel kompatibilis: helyezze a vevőt tanuló üzemmódba, majd nyomja meg az ON gombot
Kódolás törlése	Ugyanaz az eljárás, de az OFF gomb megnyomásával (LED kétszer pirosan villog)
Szerelés	Kétoldalas ragasztószalag vagy mellékelt csavarok; kerülje a fém árnyékolást a hatótáv csökkenésének elkerülése érdekében
Hozzávetőleges méretek	80 × 80 × 20 mm (becsült)
Hozzávetőleges tömeg	30 g (elemmel együtt)
Üzemi hőmérséklet	0 °C – +40 °C (becsült)
Biztonsági előírások	Ne nyelje le a gombelemet, tartsa gyermekektől elzárva, cserélje azonos CR2032 elemre
Megfelelőség	Megfelelőségi nyilatkozat a www.intertechno.at/CE oldalon
Mellékelt tartozékok	CR2032 elem, kétoldalas ragasztószalag, szerelőcsavarok

Gyakran ismételt kérdések - ITW-801 Intertechno

Hogyan párosítható az ITW-801 távirányító egy Intertechno vevővel?

Helyezze az adót a vevő közelébe. Állítsa a vevőt tanuló üzemmódba (lásd a használati útmutatóját). Nyomja meg a távirányító ON gombját. A zöld LED világítani kezd: a kódolás rögzítésre került.

Hogyan törölhető egy vevő kódolása?

Ugyanúgy járjon el, mint a tanításnál, de az ON helyett nyomja meg az OFF gombot. A piros LED kétszer villan: a kódolás törlődött.

Milyen típusú elemet kell használni, és hogyan kell cserélni?

Használjon CR2032 3V elemet. Távolítsa el a szerelőlapot egy csavarhúzóval, helyezze be az elemet a + jel felfelé, majd zárja vissza a nyilak összeillesztésével, amíg egy kattanást nem hall.

Hogyan állítható be az automatikus kikapcsolás időzítő?

Tartsa lenyomva az ON és OFF gombot 3 másodpercig (LED zölden villog). Az ON gombbal növelheti, az OFF gombbal csökkentheti a késleltetést. Erősítse meg az ON+OFF ismételt 3 másodperces lenyomásával (LED gyorsan villog).

Hogyan használható a fényerőszabályzó funkció?

Kapcsolja be az ON gombbal. A fényerő beállításához tartsa lenyomva az ON (világosabb) vagy OFF (sötétebb) gombot, és engedje el a kívánt szintnél. Küldjön kétszer ON-t a maximumhoz, kétszer OFF-t a minimumhoz (éjszakai fény).

Mit kell tenni, ha a LED 4 másodpercenként pirosan villog?

Ez gyenge elemet jelez. Cserélje ki az elemet egy új CR2032-re minél hamarabb.

A távirányító nem működik, mit ellenőrizzek?

Ellenőrizze az elemet (állapot és jó érintkezés), győződjön meg róla, hogy a távirányító a vevő hatótávján belül van (max 100 m szabad térben), és nincs fém árnyékolás. Szükség esetén tanítsa újra a kódolást.

Használható az ITW-801 régi modellekkel?

Igen, de a viselkedés eltérhet: a régi fényerőszabályzók folyamatos üzemmódban működnek, az újak a szélső pontokon megállnak. Több fényerőszabályzó szinkronizálása nem garantált.

Hogyan szerelhető a távirányító a falra?

Rögzítse a szerelőlapot a mellékelt kétoldalas ragasztószalaggal vagy csavarokkal. Kerülje a fém felületeket, amelyek csökkentik a hatótávot.

Hol található a megfelelőségi nyilatkozat?

A megfelelőségi nyilatkozat elérhető a www.intertechno.at/CE weboldalon.

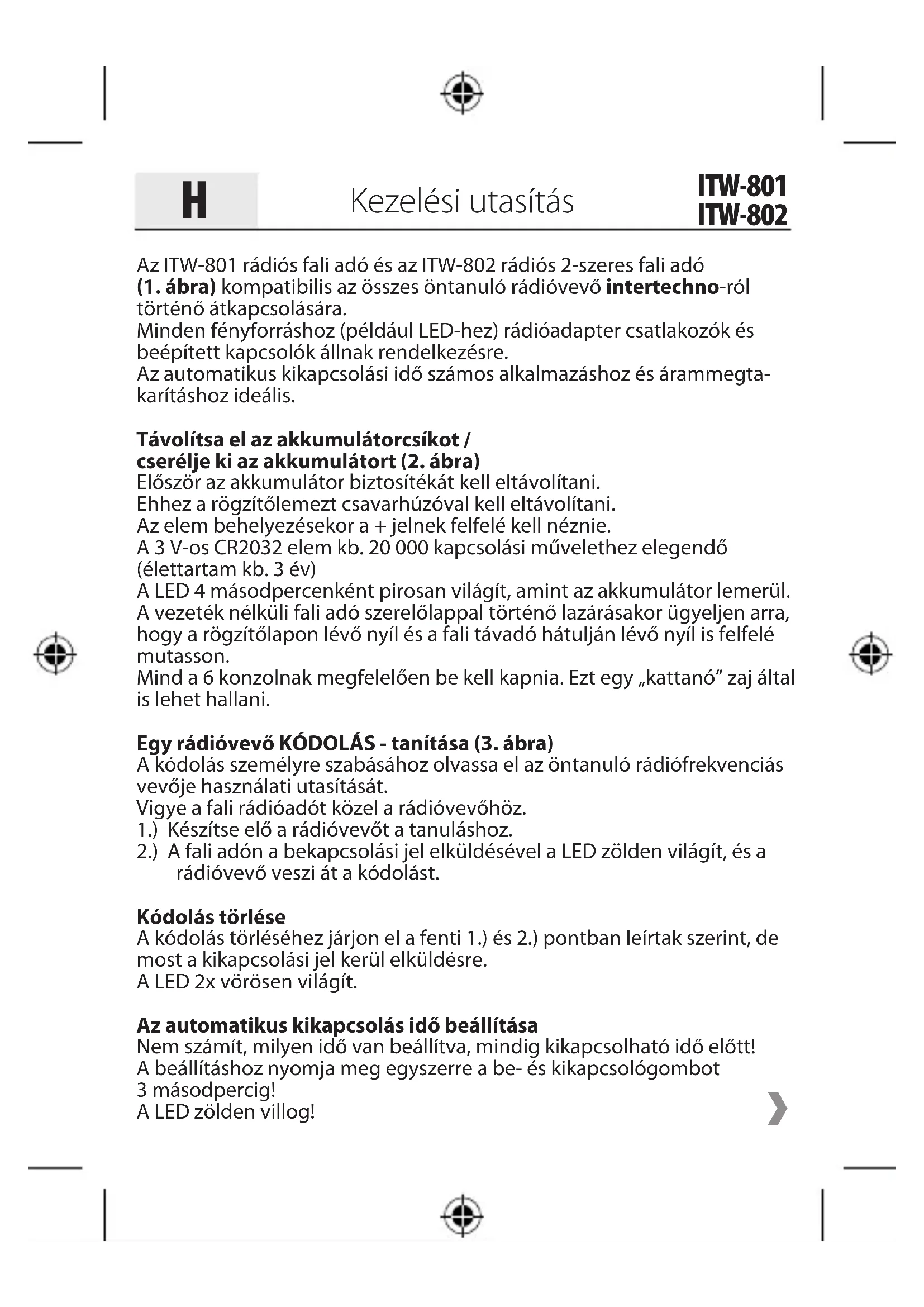

HASZNÁLATI ÚTMUTATÓ ITW-801 Intertechno

Az ITW-801 rádiós fali adó és az ITW-802 rádiós 2-szeres fali adó

(1. ábra) kompatibilis az összes öntanuló rádióvevő intertechno-ról történő átkapcsolására.

Minden fényforráshoz (például LED-hez) rádióadapter csatlakozók és beépített kapcsolók állnak rendelkezésre.

Az automatikus kikapcsolási idő számos alkalmazáshoz és árammegta- karításhoz ideális.

Távolítsa el az akkumulátorcsíkot / cserélje ki az akkumulátort (2. ábra)

Először az akkumulátor biztosítékát kell eltávolítani.

Ehhez a rögzítőlemezt csavarhúzóval kell eltávolítani.

Az elem behelyezésekor a + jelnek felfelé kell néznie.

A 3 V-os CR2032 elem kb. 20 000 kapcsolási művelethez elegendő (élettartam kb. 3 év)

A LED 4 másodpercenként pirosan világít, amint az akkumulátor lemerül.

A vezeték nélküli fali adó szerelőlappal történő lazárásakor ügyeljen arra, hogy a rögzítőlapon lévő nyíl és a fali távadó hátulján lévő nyíl is felfelé mutasson.

Mind a 6 konzolnak megfelelően be kell kapnia. Ezt egy „kattanó” zaj által is lehet hallani.

Egy rádióvevő KÓDOLÁS - tanítása (3. ábra)

A kódolás személyre szabásához olvassa el az öntanuló rádiófrekvenciás vevője használati utasítását.

Vigye a fali rádióadót közel a rádióvevőhöz.

1.) Készítse elő a rádióvevőt a tanuláshoz.

2.) A fali adón a bekapcsolási jel elküldésével a LED zölden világít, és a rádióvevő veszi át a kódolást.

Kódolás törlése

A kódolás törléséhez járjon el a fenti 1.) és 2.) pontban leírtak szerint, de most a kikapcsolási jel kerül elküldésre.

A LED 2x vörösen világít.

Az automatikus kikapcsolás idő beállítása

Nem számít, milyen idő van beállítva, mindig kikapcsolható idő előtt!

A beállításhoz nyomja meg egyszerre a be- és kikapcsológombot 3 másodpercig!

A LED zölden villog!

A kikapcsolási idő a bekapcsoló gombbal meghosszabbodik.

Csökkentse a kikapcsoló gombbal.

A zöld LED ezeket mutatja:

$$ 0 - 1 x \text { világít a LED } $$

$$ 5 s - 2 x $$

1 perc - 3x

10 perc - 4x

30 perc - 5x

60 perc - 6x

A kikapcsolási időt az Be és Ki gomb egyidejű, 3 másodperces ismételt lenyomásával menti el. Ezt a gyorsan villogó LED igazolja.

ITW-802: Minden csatornának saját kikapcsolási ideje lehet.

Ez azt jelenti, hogy 2 vevő különböző időpontokban kapcsolhat ki.

De még az a rádióvevő is, aki megtanulta mindkét kódot, választhat rövid vagy hosszabb kikapcsolási időt. (pl. 1. gomb = 10 perc, 2. gomb = 60 perc.)

Szerelés

A szerelőlap egyszerű rögzítése!

Még üvegre, fára, tapétára vagy csempére is, ... könnyen felszerelhető.

A kétoldalas ragasztószalag és a csavarok mellékelve.

Hibával kapcsolatos megjegyzés: Fémes árnyékolást el kell kerülni.

Üzemelés

Bekapcsolás: 1x be (fent) megnyomni. A LED röviden zölden világít.

Kikapcsolás: 1x Ki (lent) megnyomni. A LED 2x röviden vörösen világít.

Elsötétítés:

1.) A fényerő-szabályozás a bekapcsolási jel újbóli megnyomásával indul, és a kívánt fényerő elérésekor a bekapcsolási jellel leáll. vagy

2.) Ha lenyomva tartja a be (világosabb) vagy a ki (sötétebb) gombot, addig halványítja a fényt, amíg el nem engedi a kívánt fényerőnél.

3.) Be- és kikapcsoláskor a maximális fényerőt úgy érjük el, hogy kétszer egymás után gyorsan elküldjük a bekapcsolási jelet A minimális fényerőt a kikapcsolási jel kétszeri küldésével éri el (pl. éjszakai fény).

H

Kezelési utasítás

ITW-801

ITW-802

Az utoljára használt fényerő az újbóli bekapcsolásig tárolva marad!

Kérjük, vegye figyelembe, hogy eltérések lehetnek a vezeték nélküli dimmer vevőkészülékek régebbi és újabb modelljei között.

A régebbi dimmer típusoknál a dimmer futása folyamatos.

Az újabb modelleknél a fényerő a legvilágosabb és legsötétebb ponton áll le.

A szinkron dimmer működése több dimmer vevővel nem garantált.

Biztonsági figyelmeztetés

Ne nyelje le az elemet, égésveszély áll fenn a veszélyes anyagok miatt! Ez a termék egy gombelemet tartalmaz. A gombelem lenyelése esetén 2 órán belül súlyos belső égési sérülések keletkezhetnek, amelyek halált okozhatnak. Az új és használt elemeket gyermekektől tarsa távol. Ha az elemkamra nem zár biztosan, akkor ne használja tovább a terméket, és tartsa távol gyermekektől. Ha feltételezi, hogy az elemeket lenyelték, vagy a test valamely részében találhatóak, akkor azonnal keressen fel egy orvost.

A megfelelőségi nyilatkozat a www.intertechno.at/CE címen található.

HR

Uputa za rukovanje

ITW-801

ITW-802

Zidni bežični odašiljač ITW-801 i dvostruki zidni bežični odašiljač ITW-802 (slika 1) kompatibilni su za prebacivanje svih samoučećih bežičnih prijamnika tvrtke intertechno.

Na raspolaganju su bežične međuutičnice i ugradbene utičnice za sva rasvjetna tijela (kao LED svjetla).
