HASZNÁLATI ÚTMUTATÓ ITWT-800 Intertechno

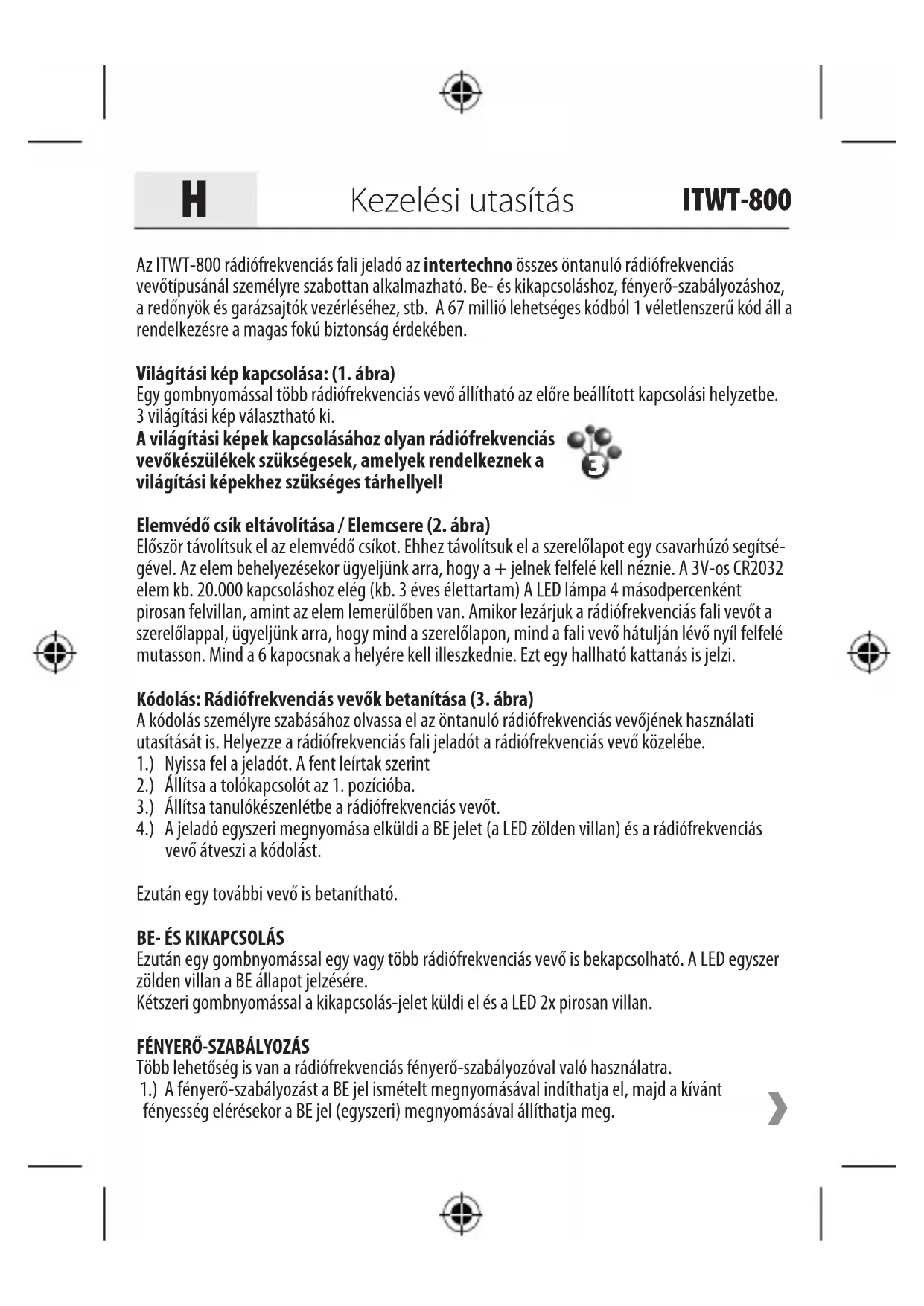

Οδηγίες χρήσης ITWT-800Az ITWT-800 rádiófrekvenciás fali jeladó az intertechno összes öntanuló rádiófrekvenciás vevőtípusánál személyre szabottan alkalmazható. Be- és kikapcsoláshoz, fényerő-szabályozáshoz, a redőnyök és garázsajtók vezérléséhez, stb. A 67 millió lehetséges kódból 1 véletlenszerű kód áll a rendelkezésre a magas fokú biztonság érdekében. Világítási kép kapcsolása: (1. ábra)Egy gombnyomással több rádiófrekvenciás vevő állítható az előre beállított kapcsolási helyzetbe.3 világítási kép választható ki. A világítási képek kapcsolásához olyan rádiófrekvenciás vevőkészülékek szükségesek, amelyek rendelkeznek a világítási képekhez szükséges tárhellyel! Elemvédő csík eltávolítása / Elemcsere (2. ábra)Először távolítsuk el az elemvédő csíkot. Ehhez távolítsuk el a szerelőlapot egy csavarhúzó segítsé-gével. Az elem behelyezésekor ügyeljünk arra, hogy a + jelnek felfelé kell néznie. A 3V-os CR2032 elem kb. 20.000 kapcsoláshoz elég (kb. 3 éves élettartam) A LED lámpa 4 másodpercenként pirosan felvillan, amint az elem lemerülőben van. Amikor lezárjuk a rádiófrekvenciás fali vevőt a szerelőlappal, ügyeljünk arra, hogy mind a szerelőlapon, mind a fali vevő hátulján lévő nyíl felfelé mutasson. Mind a 6 kapocsnak a helyére kell illeszkednie. Ezt egy hallható kattanás is jelzi.Kódolás: Rádiófrekvenciás vevők betanítása (3. ábra)A kódolás személyre szabásához olvassa el az öntanuló rádiófrekvenciás vevőjének használati utasítását is. Helyezze a rádiófrekvenciás fali jeladót a rádiófrekvenciás vevő közelébe.1.) Nyissa fel a jeladót. A fent leírtak szerint 2.) Állítsa a tolókapcsolót az 1. pozícióba.3.) Állítsa tanulókészenlétbe a rádiófrekvenciás vevőt.4.) A jeladó egyszeri megnyomása elküldi a BE jelet (a LED zölden villan) és a rádiófrekvenciás vevő átveszi a kódolást.Ezután egy további vevő is betanítható.BE- ÉS KIKAPCSOLÁSEzután egy gombnyomással egy vagy több rádiófrekvenciás vevő is bekapcsolható. A LED egyszer zölden villan a BE állapot jelzésére. Kétszeri gombnyomással a kikapcsolás-jelet küldi el és a LED 2x pirosan villan.FÉNYERŐ-SZABÁLYOZÁSTöbb lehetőség is van a rádiófrekvenciás fényerő-szabályozóval való használatra. 1.) A fényerő-szabályozást a BE jel ismételt megnyomásával indíthatja el, majd a kívánt fényesség elérésekor a BE jel (egyszeri) megnyomásával állíthatja meg.

ITWT-800 3Vagy 2.) A gomb nyomva tartása esetén addig tart a fényerő-szabályozás folyamata, amíg Ön a kívánt fényerő elérésekor meg nem állítja azt a gomb elegendésével. Ha legutoljára növelte a fényerőt, akkor a gomb újbóli megnyomásával csökkenteni fogja azt. És fordítva.A legutoljára beállított fényerő az újbóli bekapcsolásig tárolva marad!Felhívjuk figyelmét, hogy a rádiófrekvenciás fényerő-szabályozó vevőkészülékek régebbi és újabb modelljei között eltérések lehetnek.A régebbi típusoknál a fényerő-szabályozás folyamatosan növekszik és csökken. Az újabb model-leknél a fényerő-szabályozás mind a legnagyobb, mind a legalacsonyabb fényerősségnél megáll.A több fényerő-szabályozó vevőkészülékkel egyidejűleg történő fényerő-szabályozási folyamat nem garantált.Kódolás törlése A kódolás törléséhez úgy járjon el, mint a fenti 2.) – 4.) pontokban, azonban ekkor kétszeri gombnyomással a kikapcsoló jelet küldi el.A LED lámpa kétszer pirosan villan.Amennyiben semmilyen világítási képet nem kíván bekapcsolni, a beállítások már készen vannak, és következhet a beszerelés.Világítási képek tárolása (4. ábra)Csak olyan rádiófrekvenciás vevők esetén, amelyek alkalmasak a világítási képek kapcsolására3 különböző világítási kép tárolható.Egy világítási kép több rádiófrekvenciás vevővel történő beállításához ajánlott kézi jeladót használ-ni, mint pl. az ITLS-16, ITT-1500 stb. Állítsa be ezzel a rádiófrekvenciás vevőjét a kívánt állapotba, pl. fényerő-szabályozás (a kívánt világosság beállítása) vagy be- ill. kikapcsolás. Amennyiben nem áll rendelkezésére további kézi jeladó, a rádiófrekvenciás fali jeladón a tolókapcsoló 1. pozíciójában egyesével is be lehet állítani a rádiófrekvenciás vevőket, a legutoljára beállított fényerősség a kikapcsoláskor megmarad a fényerő-szabályozókban.1. világítási kép: Állítsa a tolókapcsolót a 3. pozícióba és nyomja meg egyszer a gombot az 1. világítási képhez! A LED az 1. világítási kép megerősítéseképp 3x zölden és 1x naracsszínűn villan. Az 1. világítási képet ezzel tárolta!

32. világítási kép: Ismét végezze el a beállításokat és állítsa a tolókapcsolót a 3. pozícióba, végül

nyomja meg 2x a gombot. A LED 3x zölden 2x narancsszínűn villan. A 3. világítási kép betanításához 3x nyomja meg a gombot és a LED 3x zölden és 3x narancsz- színűn villan. Ha mind a 3 világítási kép tárolva van, állítsa a tolószabályozót a 2. pozícióba. Annak megfelelően nyomja meg a gombot, hogy melyik világítási képet kívánja kiválasztani. 1x az 1. világítási képhez, a LED megerősítésképp 1x narancsszínűn villan 2x az 2. világítási képhez, a LED megerősítésképp 2x narancsszínűn villan 3x az 3. világítási képhez, a LED megerősítésképp 3x narancsszínűn villan Valamennyi világítási kép kikapcsolásához nyomja meg hosszabban (kb. 2 másodpercig) a gombot és a LED 2x pirosan villan. Ha további, ITWT-800, vagy akár pl. ITKL-30, ITF-100 rádiófrekvenciás fali jeladót használna a világítási képek kapcsolásához, a további jeladókat csupán a rádiófrekvenciás vevőn keresztül kell betanítani, és a világítási képek automatikusan szinkronizálódnak. Beszerelés (5. ábra) A szerelőlap egyszerűen rögzíthető! Még üvegre, fára, tapétára vagy csempére is....egyszerű felszerelni. A kétoldalú ragasztószalag, valamint csavarok mellékelve vannak. Meghibásodási figyelmeztetés: Kerülje el a fémes árnyékolást. Minden egyes alkalommal, amikor az elemet kicseréli, vagy a fali jeladót áthelyezi vagy más helyre szereli, a fali jeladó kalibrálja magát az érintésérzékenységre. Ez a folyamat 16 másodpercig tart. Ez biztosítja, hogy az érintésérzékenység megfelelően reagáljon a különböző felületeken, például fán, fémen, betonon stb. Kérjük, a kalibrálás ideje alatt ne érintse meg és ne mozgassa a fali jeladót, amíg a kalibrálás be nem fejeződik. Biztonsági figyelmeztetés Ne nyelje le az elemet, égésveszély áll fenn a veszélyes anyagok miatt! Ez a termék egy gombelemet tartalmaz. A gombelem lenyelése esetén 2 órán belül súlyos belső égési sérülések keletkezhetnek, amelyek halált okozhatnak. Az új és használt elemeket gyermekek- től tarsa távol. Ha az elemkamra nem zár biztosan, akkor ne használja tovább a terméket, és tartsa távol gyermekektől. Ha feltételezi, hogy az elemeket lenyelték, vagy a test valamely részében találhatóak, akkor azonnal keressen fel egy orvost. A megfelelőségi nyilatkozat a www.intertechno.at/CE címen található.
