KASUTUSJUHEND ITWT-800 Intertechno

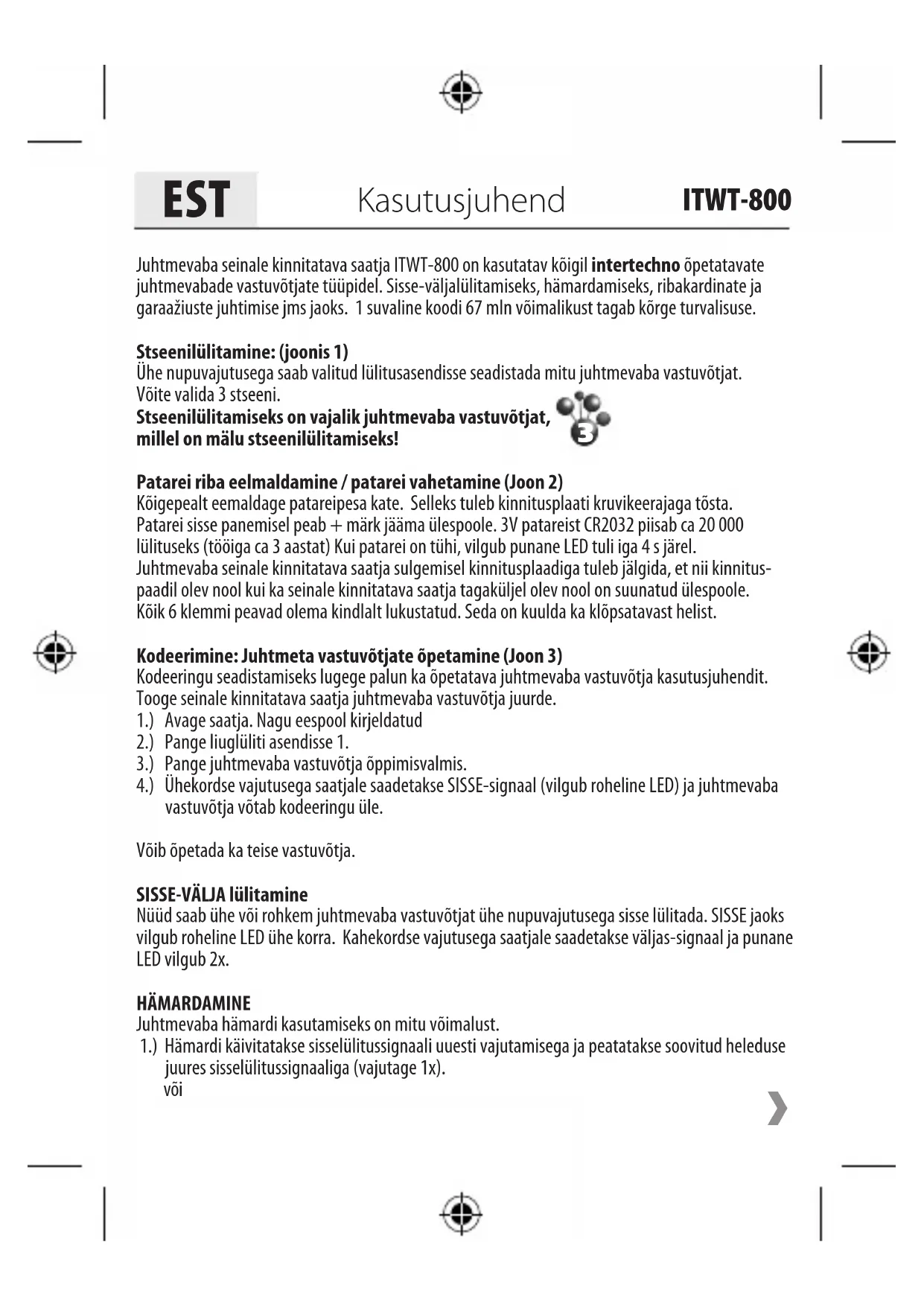

Manual de instrucciones ITWT-800Juhtmevaba seinale kinnitatava saatja ITWT-800 on kasutatav kõigil intertechno õpetatavate juhtmevabade vastuvõtjate tüüpidel. Sisse-väljalülitamiseks, hämardamiseks, ribakardinate ja garaažiuste juhtimise jms jaoks. 1 suvaline koodi 67 mln võimalikust tagab kõrge turvalisuse. Stseenilülitamine: (joonis 1)Ühe nupuvajutusega saab valitud lülitusasendisse seadistada mitu juhtmevaba vastuvõtjat.Võite valida 3 stseeni. Stseenilülitamiseks on vajalik juhtmevaba vastuvõtjat, millel on mälu stseenilülitamiseks! Patarei riba eelmaldamine / patarei vahetamine (Joon 2)Kõigepealt eemaldage patareipesa kate. Selleks tuleb kinnitusplaati kruvikeerajaga tõsta.Patarei sisse panemisel peab + märk jääma ülespoole. 3V patareist CR2032 piisab ca 20 000 lülituseks (tööiga ca 3 aastat) Kui patarei on tühi, vilgub punane LED tuli iga 4 s järel.Juhtmevaba seinale kinnitatava saatja sulgemisel kinnitusplaadiga tuleb jälgida, et nii kinnitus-paadil olev nool kui ka seinale kinnitatava saatja tagaküljel olev nool on suunatud ülespoole.Kõik 6 klemmi peavad olema kindlalt lukustatud. Seda on kuulda ka klõpsatavast helist.Kodeerimine: Juhtmeta vastuvõtjate õpetamine (Joon 3)Kodeeringu seadistamiseks lugege palun ka õpetatava juhtmevaba vastuvõtja kasutusjuhendit.Tooge seinale kinnitatava saatja juhtmevaba vastuvõtja juurde.1.) Avage saatja. Nagu eespool kirjeldatud 2.) Pange liuglüliti asendisse 1.3.) Pange juhtmevaba vastuvõtja õppimisvalmis.4.) Ühekordse vajutusega saatjale saadetakse SISSE-signaal (vilgub roheline LED) ja juhtmevaba vastuvõtja võtab kodeeringu üle.Võib õpetada ka teise vastuvõtja.SISSE-VÄLJA lülitamineNüüd saab ühe või rohkem juhtmevaba vastuvõtjat ühe nupuvajutusega sisse lülitada. SISSE jaoks vilgub roheline LED ühe korra. Kahekordse vajutusega saatjale saadetakse väljas-signaal ja punane LED vilgub 2x.HÄMARDAMINEJuhtmevaba hämardi kasutamiseks on mitu võimalust. 1.) Hämardi käivitatakse sisselülitussignaali uuesti vajutamisega ja peatatakse soovitud heleduse juures sisselülitussignaaliga (vajutage 1x). või EST Kasutusjuhend

ITWT-800 32.) Seda all hoides hämardub, kuni selle vabastamisel peatute soovitud heleduse juures. Kui seda viimati valgustati heledamaks, siis selle uuesti vajutamine vähendab seda. Ja vastupidi.Viimati kasutatud heledus salvestatakse kuni uuesti sisselülitamiseni!Pange tähele, et juhtmevabade hämardite-vastuvõtjate vanade ja uute mudelite vahel võib esineda erinevusi.Vanematel hämarditüüpidel on hämardamisrežiim katkematult tõusev ja laskuv.Uuematel mudelitel peatub hämardamine kõige kõrgemas ja madalamas punktis.Rohkemate hämardite-vastuvõtjate korral ei ole tagatud sünkroniseeritud hämardamisrežiim.Kodeeringu kustutamine Kodeeringu kustutamiseks toimige vastavalt ülaltoodud punktidele 2.) kuni 4.), aga nüüd saadetakse 2x vajutusega väljas-signaal.LED vilgub 2x punaselt.Kui ei tehta stseenilülitamist, siis on seadistused valmis ja võib minna edasi paigal-damise juurde.Stseenilülitamise mälu (Joon 4)Ainult stseenilülitamiseks sobivale juhtmevabale vastuvõtjale!Salvestada saab 3 erinevat stseeni.Stseeni seadistamiseks mitme juhtmevaba vastuvõtjaga on soovitatav kasutada käsisaatjat, nt ITLS-16, ITT-1500 jne.Seadke juhtmevaba vastuvõtja soovitud seisundisse, nt hämardamise seadistus (seadistage soovitud valgustase) või sisse-välja lülitamine.Kui täiendavaid käsisaatjaid ei ole võimalik kasutada, siis saab teiste järel teha juhtmevaba vastuvõtja seadistuse ka juhtmevaba seinale kinnitatava saatja liuglüliti asendis 1, välja lülitamisel jääb hämarditele viimati seadistatud heledus.Stseen 1: Stseeni 1 jaoks pange liuglüliti asendisse 3 ja vajutage ühe korra! Stseeni 1 kinnitamiseks vilgub LED 3x roheliselt ja 1x oranžilt. Stseen 1 on salvestatud!Stseen 2: Järgmisteks seadistusteks lükake liuglüliti asendisse 3 ja lõpuks vajutage 2x.LED vilgub 3x roheliselt ja 2x oranžilt.Stseen 3 seadistatakse 3x vajutusega ja LED vilgub 3x roheliselt ja 3x oranžilt. EST Kasutusjuhend
