MANUALE UTENTE ITWT-800 Intertechno

Na raspolaganju su 3 scene.

Za upravljanje scenama potrebni su bežični prijemnici memorijom!

Uklanjanje vrpce s baterije / Zamjena baterije (sl. 2)

Prvo treba ukloniti zastitu baterije. U tu svru odvijačem skinite pločicu montaže. Prilikom umetanja baterije znak + mora biti usmjeren prema gore. Baterija 3V CR2032 dovoljna je za.oko 20 000 (životni vijek oko 3 godine) Ako je baterija prazna, LED Žaruljica svake 4 sekundezasvjetli crveno.

Prilikom zatvaranja bezićnog zidnog odasiljaca pločicom za montazu obratite pozornost na to da je strelica pločice za montazu na stražnjoj strani zidnog odasiljaca usmjerena prema gore.

Svih 6 kvačica moraju dobro sjesti. Pritom se Čuje i zvuk „klik".

Kodiranje: učenje bežićnog prijemnika (sl. 3)

Za prilagodbu kodiranja molimo procitajte i upute za rukovanje samoucecim bezičnim prijamnikom. Bezični zidni odasiljac postavite u blizinu bezičnog prijamnika.

1.) Otvaranje odašiljáča. Na gore opisan način
2.) Klizni prekidač postavite na položaj 1.
3.) Bežicni pri Jamnik postavite u položaj za učenje.
4.) Jednim pritiskom tipke na odašiljacu šalje se signal ukljucivanja (LED Žaruljica svijetli zeleno), a bežčni prijamnik preuzima kodiranje.

Još jeder prijamnikmöeuciti.

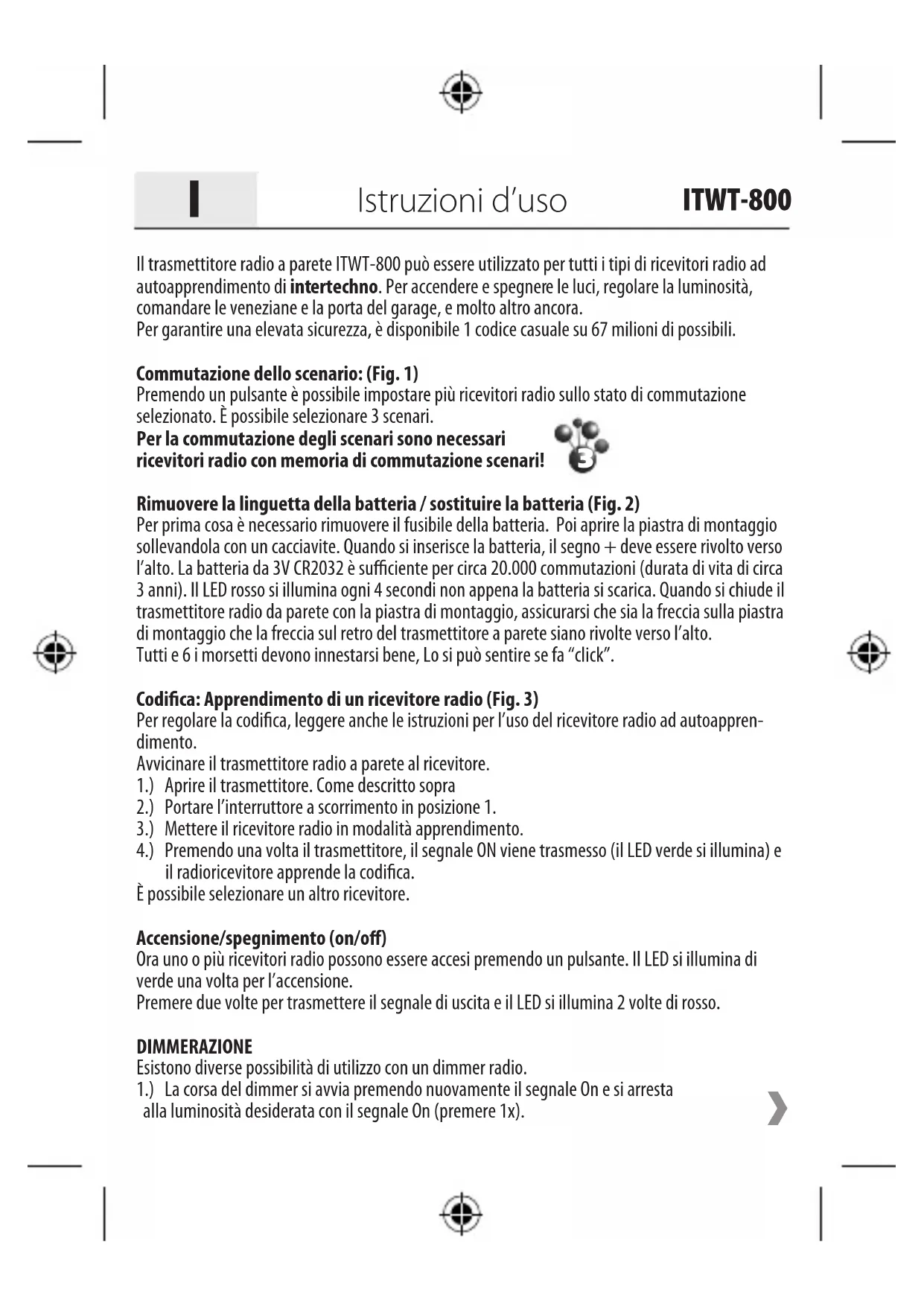

Il trasmettitore radio a parete ITWT-800 più essere utilizzato per tutti i tipi di ricevitori radio ad autoapprendimento di intertechno. Per accendere e spegnere le luci, regolare la luminosità,COMMANDAREVENEZIe la porta del garage,e molto altro ancorta.

Per garantire una elevata sicurezza, è disponibile 1 codice casuale su 67 milioni di possibili.

Commutazione dello scenario: (Fig. 1)

Premendo un pulsante è possible impostare più ricevitori radio sullo stato di commutazione

sezionato. E possible selezionare 3 scenari.

Per la commutazione degli scenari sono necessari ricevitori radio con memoria di commutazione scenari!

Rimuovere la linguetta della batteria / sostituire la batteria (Fig. 2)

Per prima casa è necessario rimuovere il fusibile della batteria. Poi aprire la piastra di montaggio sollevandola con un cacciavite. Quando si insertisce la batteria, il segno + deve essere rivolto verso l'alto. La batteria da 3V CR2032 è sufficiente per circa 20.000 commutazioni (durata di vita di circa 3 anni). Il LED rosso si illumina agli 4 secondi non appena la batteria si scarica. Quando si chiude il trasmettitore radio da parete con la piastra di montaggio, assicurarsi che sia la freccia sulla piastra di montaggio che la freccia sul retro del trasmettitore a parete siano rivolte verso l'alto.

Tutti e 6 i morsetti devono innestarsi bene, Lo si può sentire se fa "click".

Codifica: Apprendimento di un ricevitore radio (Fig. 3)

Per regolare la codifica, leggereanche le istruzioni per l'uso del ricevitore radio ad autoapprendimento.

Avvicinare il trasmettitore radio a parete al ricevitore.

1.) Aprire il trasmettitore. Come descririto sopra
2.) Portare l'interrotture a scorrimento in posizione 1.
3.) Mettere il ricevitore radio in modalità apprendimento.
4.) Premendo una volta il trasmettitore, il segnale ON viene trasmesso (il LED verde si illumina) e il radioricevitore apprende la codifica.

É possible selezionare un'alto ricevitore.

Accensione/spegnimento (on/off)

Ora uno o più ricevitori radio possono essere accesi premendo un pulsante. Il LED si illumina di verde una volta per l'accensione.

Premere due volte per trasmettere il segnale di uscita e il LED si illumina 2 volte di rosso.

DIMMERAZIONE

Esistono diverse possibilità di utilizzo con un dimmer radio.

1.) La corsa del dimmer si avvia premendo nuovamente il segnale On e si arresta alla luminosità desiderata con il segnale On (premere 1x).

Istruzioni d'uso

ITWT-800

Oppure

2.) Tenere premuto per attenuare la luminosità fino a rilasciarlo per fermarsi alla luminosità desiderata.

Se in precedenza era più luminoso, quando viene premuto di nuovo si abbassa.

E al contrario.

L'ultima luminosità utilizzata rimane memorizzata fine alla nuova accensione!

Si prega di notare che possono esserci deviazioni con i modelli più vecchi e più recenti del ricevitore.

Pertanto, con i vecchi tipi di dimmer, la corsa del dimmer è continuamente ascendente e discendente. Nei modelli più recenti, la luminosità si arresta nei punti più alto e più bassi.

Non è garantito un funzionamento sincrono con più ricevitori dimmer.

Cancellazione della codifica

Per cancellare la codifica, procedere come descripto sopra dal punto 2.) a 4.), il segnale di uscita viene ora trasmesso premendo due volte.

II LED si illumina 2 volte di rosso.

Se non è necessario eseguire alcuna commutazione di scenario, le impostazioni sono terminate e si può passare al montaggio.

Salvataggio per la commutazione dello scenario (Fig.4)

Solo per ricevitori radio adatti alla commutazione di scenari!

E possibile salvare 3 diversi scenari.

Per impostare uno scenario con più ricevitori radio, si consiglia di utilizzato un trasmettitore portatile, ad esempio ITLS-16, ITT-1500, ecc. Utilizzato per impostare i ricevitori radio allo stato desiderato, ad esempio per impostare la luminosità o la commutazione on/off.

Se non è disponibile nessun altro trasmettitore manuale, il trasmettitore radio a parete in posizione 1 può essere utilizzato anche per impostare un ricevitore radio dopo l'alto; l'ultima impostazione di luminosità verrà mantenuta per i dimmer in fase di spegnimento.

Scenario 1: Portare l'interruttore a scorrimento in posizione 3 e premere una volta per lo scenario 1! Il LED si illumina 3 volte di verde e 1 volta di arancione per lo scenario 1.

Lo scenario 1 è stato salvato!

Scenario 2: Eseguire nuovamente le impostazioni e premere l'interruttore a scorrimento in posizione 3 e infine premerlo 2 volte.

II LED si illumina 3 volte di verde e due volte di arancione.

Istruzioni d'uso

ITWT-800

Lo scenario 3iene appreso premendo 3 volte e il LED si illumina 3 volte di verde e 3 di arancione.

Quando tutti e 3 gli scenari sono stati salvati, l'interruttore a scorrimento viene impostato sulla posizione 2.

Premere a seconda dello scenario da modificare.

1 volta per lo scenario 1, il LED si illumina 1 volta di arancione per la conferma.
2 volts per lo scenario 2, il LED si illumina 2 volts di arancione per la conferma.
3 volta per lo scenario 3, il LED si illumina 3 volta di arancione per la conferma.

Per spegnere tutti gli scenari, premere più a lungo (circa 2 sec.) e il LED si illumina 2 volte di rosso.

Se per la commutazione degli scenari devono essere utilizzati altri trasmettitori radio di scenari ITWT-800 o ad es. ITKL-30, ITKL-100, gli altri trasmettitori devono essere sintonizzati solo sui ricevitori radio e gli scenari vengono sincronizzati automaticamente.

Montaggio (Fig. 5)

La piastra si fissa fácilmente!

Anche su vetro, legno, carta da parati o piastrelle...facile da installare.

Doppio nastro adesivo e viti sono inclusi nella confezione.

Notasul malfunzionamento:evitare schermature metalliche.

Ogni volta che si sostituisce la batteria o si sposta o monta il trasmettitore a parete in una posizione diversa, il trasmettitore a parete si calibra per la sensibilità al tocco. Questo processo richiede 16 secondi. Questo per far si che la sensibilità al tutto reagisce correttamente su superfici diverse come legno, metallo, cemento, ecc. Non toccare o spostare il trasmettitore a parete durante il periodo di calibrazione fino al completeness della stessa.

Avviso di sicurezza

Non ingerire le batterie, pericolo di ustioni dovute a sostanze pericolose!

Questo prodotto contiene una batteria a bottone. In caso di ingestione della batteria a bottone, in sole 2 ore possono verificarsi gravi usstioni interne, con seguenze mortali. Tenere le batterie nuove e usate lontano alla portata dei bambini. Se il vano batteria non si chiude in modo sicuro, non utilizzato il prodotto e tenerlo lontano alla portata dei bambini. Se si ritiene che le batterie siano state inghiottite o si trovino in qualsiasi parte del corpo, consultare immediamente un medico.

La dichiarazione di conformità è disponibile sul site www.intertechno.at/CE

ISL

Notkunarleiöbeiningar

ITWT-800

Pot fi alese 3 scene.

Scena 3 sa nauci stlacenim 3x a LED zasvieti 3x nazeleno a 3x naoranžovo.

SK

Návod na obsluhu

ITWT-800

Ked'su ulozené vsetky 3 sceny, posuvny ovladac sa nastav do polohy 2. V zavislosti od toho, ktora scena sa ma zapnut, musa stlacit 1x pre scenu 1, LED sa pre potvrdenie rozsvieti 1x naoranzovo 2x pre scenu 2, LED sa pre potvrdenie rozsvieti 2x naoranzovo 3x pre scenu 3, LED sa pre potvrdenie rozsvieti 3x naoranzovo
