NÁVOD NA OBSLUHU ITWT-800 Intertechno

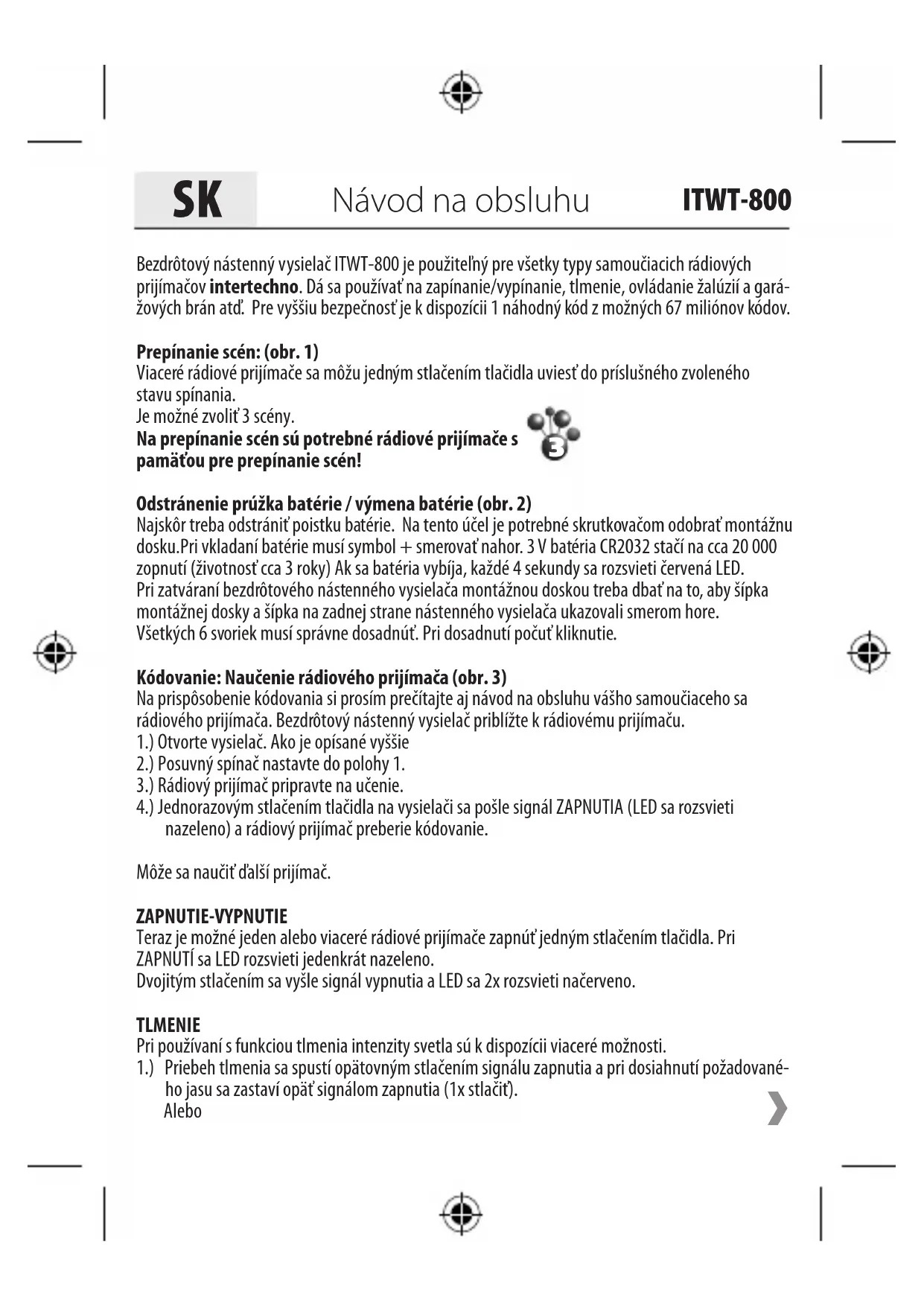

ITWT-800Bezdrôtový nástenný vysielač ITWT-800 je použiteľný pre všetky typy samoučiacich rádiových prijímačov intertechno. Dá sa používať na zapínanie/vypínanie, tlmenie, ovládanie žalúzií a gará- žových brán atď. Pre vyššiu bezpečnosť je k dispozícii 1 náhodný kód z možných 67 miliónov kódov. Prepínanie scén: (obr. 1) Viaceré rádiové prijímače sa môžu jedným stlačením tlačidla uviesť do príslušného zvoleného stavu spínania.Je možné zvoliť 3 scény. Na prepínanie scén sú potrebné rádiové prijímače s pamäťou pre prepínanie scén! Odstránenie prúžka batérie / výmena batérie (obr. 2) Najskôr treba odstrániť poistku batérie. Na tento účel je potrebné skrutkovačom odobrať montážnu dosku.Pri vkladaní batérie musí symbol + smerovať nahor. 3 V batéria CR2032 stačí na cca 20 000 zopnutí (životnosť cca 3 roky) Ak sa batéria vybíja, každé 4 sekundy sa rozsvieti červená LED. Pri zatváraní bezdrôtového nástenného vysielača montážnou doskou treba dbať na to, aby šípka montážnej dosky a šípka na zadnej strane nástenného vysielača ukazovali smerom hore. Všetkých 6 svoriek musí správne dosadnúť. Pri dosadnutí počuť kliknutie. Kódovanie: Naučenie rádiového prijímača (obr. 3)Na prispôsobenie kódovania si prosím prečítajte aj návod na obsluhu vášho samoučiaceho sa rádiového prijímača. Bezdrôtový nástenný vysielač priblížte k rádiovému prijímaču. 1.) Otvorte vysielač. Ako je opísané vyššie 2.) Posuvný spínač nastavte do polohy 1.3.) Rádiový prijímač pripravte na učenie.4.) Jednorazovým stlačením tlačidla na vysielači sa pošle signál ZAPNUTIA (LED sa rozsvieti nazeleno) a rádiový prijímač preberie kódovanie.Môže sa naučiť ďalší prijímač.ZAPNUTIE-VYPNUTIETeraz je možné jeden alebo viaceré rádiové prijímače zapnúť jedným stlačením tlačidla. Pri ZAPNUTÍ sa LED rozsvieti jedenkrát nazeleno. Dvojitým stlačením sa vyšle signál vypnutia a LED sa 2x rozsvieti načerveno.TLMENIEPri používaní s funkciou tlmenia intenzity svetla sú k dispozícii viaceré možnosti. 1.) Priebeh tlmenia sa spustí opätovným stlačením signálu zapnutia a pri dosiahnutí požadované-ho jasu sa zastaví opäť signálom zapnutia (1x stlačiť). Alebo Návod na obsluhu

ITWT-800 32.) Po stlačení a podržaní sa tlmí dovtedy, kým sa nezastaví uvoľnením pri požadovanom jase. Ak je posledné stlmenie jasnejšie, opätovným stlačením sa stlmí nadol. A naopak.Naposledy použitý jas zostane uložený v pamäti do nasledujúceho zapnutia!Prihliadajte na to, že v starších a novších modeloch bezdrôtových prijímačov tlmenia intenzity svetla môže dochádzať k odchýlkam.Preto je v starších typoch vypínačov tlmenie plynule stúpajúce a klesajúce.V novších modeloch sa svetlosť zastaví v najvyššom a najnižšom bode.Synchrónny priebeh tlmenia s viacerými prijímačmi tlmenia intenzity svetla nie je zaručený.Vymazanie kódovania Na vymazanie kódovania postupujte ako vyššie pri bode 2.) až 4.), avšak teraz sa dvojitým stlačením vyšle signál vypnutia.LED zasvieti 2x načerveno.Ak sa nemá vykonať žiadne prepínanie scén, nastavenia sú už hotové, tak môžete prejsť k montáži.Ukladanie pre prepínanie scén (obr. 4)Iba pre rádiové prijímače, ktoré sú vhodné pre prepínanie scén!Uložiť sa môžu 3 rôzne scény.Na nastavenie jednej scény s viacerými rádiovými prijímačmi sa odporúča použitie jedného ručného vysielača, ako napr. ITLS-16, ITT-1500 atď. Uveďte tým vaše rádiové prijímače do poža-dovaného stavu, ako napr. nastavenie stmievača (nastavenie požadovaného jasu) alebo zapnuté, resp. vypnuté. Ak nie je k dispozícii žiadny ďalší ručný vysielač, môže sa nastavenie jednotlivých rádiových prijímačov postupne realizovať v polohe posuvného spínača 1 aj pomocou bezdrôtového nástenného vysielača, naposledy nastavený jas zostane pri vypnutí stmievačov zachovaný.Scéna 1: Posuvný spínač nastavte na polohu 3 a pre scénu 1 stlačte raz! LED pre potvrdenie zasvieti 3x nazeleno a 1x pre scénu 1 naoranžovo. Scéna 1 je uložená! Scéna 2: Opäť vykonajte nastavenia a posuvný spínač nastavte na polohu 3 a nakoniec 2x stlačte. LED zasvieti 3x nazeleno a 2x naoranžovo.Scéna 3 sa naučí stlačením 3x a LED zasvieti 3x nazeleno a 3x naoranžovo. Návod na obsluhu

ITWT-800 3Keď sú uložené všetky 3 scény, posuvný ovládač sa nastaví do polohy 2. V závislosti od toho, ktorá scéna sa má zapnúť, musí sa stlačiť 1x pre scénu 1, LED sa pre potvrdenie rozsvieti 1x naoranžovo 2x pre scénu 2, LED sa pre potvrdenie rozsvieti 2x naoranžovo 3x pre scénu 3, LED sa pre potvrdenie rozsvieti 3x naoranžovo Na vypnutie všetkých scén zatlačte dlhšie (cca 2 s) a LED sa 2x rozsvieti načerveno. Ak sa majú na prepínanie scén použiť ďalšie bezdrôtové nástenné vysielače ITWT-800 alebo aj napr. ITKL-30, ITKL-30, tak sa musia ďalšie vysielače iba naučiť na rádiové prijímače a scény sú automaticky synchronizované. Montáž (Obr. 5) Jednoduché upevnenie montážnej dosky! Dokonca aj na sklo, drevo, tapety alebo obklady... úplne jednoduchá montáž. Obojstranná lepiaca páska a skrutky sú pribalené. Upozornenie na rušenie: Zabráňte kovovému tieneniu. Vždy, keď sa mení batéria alebo sa nástenný vysielač umiestni alebo namontuje na iné miesto, nástenný vysielač si dotykovú citlivosť nakalibruje automaticky. Tento proces trvá 16 sekúnd. Tým sa má zabezpečiť, aby funkcia dotykovej citlivosti reagovala správne na rôznych povrchoch, ako sú drevo, kov alebo betón. Počas kalibrácie nástenného vysielača sa ho nedotýkajte ani s ním nepohybujte, až kým sa kalibrácia nedokončí. Bezpečnostné upozornenie Batérie neprehĺtajte, nebezpečenstvo popálenia v dôsledku prítomnosti nebezpečných látok! Tento produkt obsahuje gombíkovú batériu. Ak dôjde k prehltnutiu gombíkovej batérie, môže dôjsť v priebehu 2 hodín k závažným vnútorným popáleniam a to môže viesť k smrti. Nové a použité batérie uchovávajte mimo dosahu detí. Ak sa priehradka pre batérie nedá bezpečne uzavrieť, produkt viac nepoužívajte a uchovávajte ho mimo dosahu detí. Ak si myslíte, že došlo k prehltnutiu batérií alebo že sa nachádzajú v niektorej časti tela, okamžite vyhľadajte lekára. Vyhlásenie o zhode nájdete na adrese www.intertechno.at/CE Návod na obsluhu
