NÁVOD NA OBSLUHU ITKL30 Intertechno

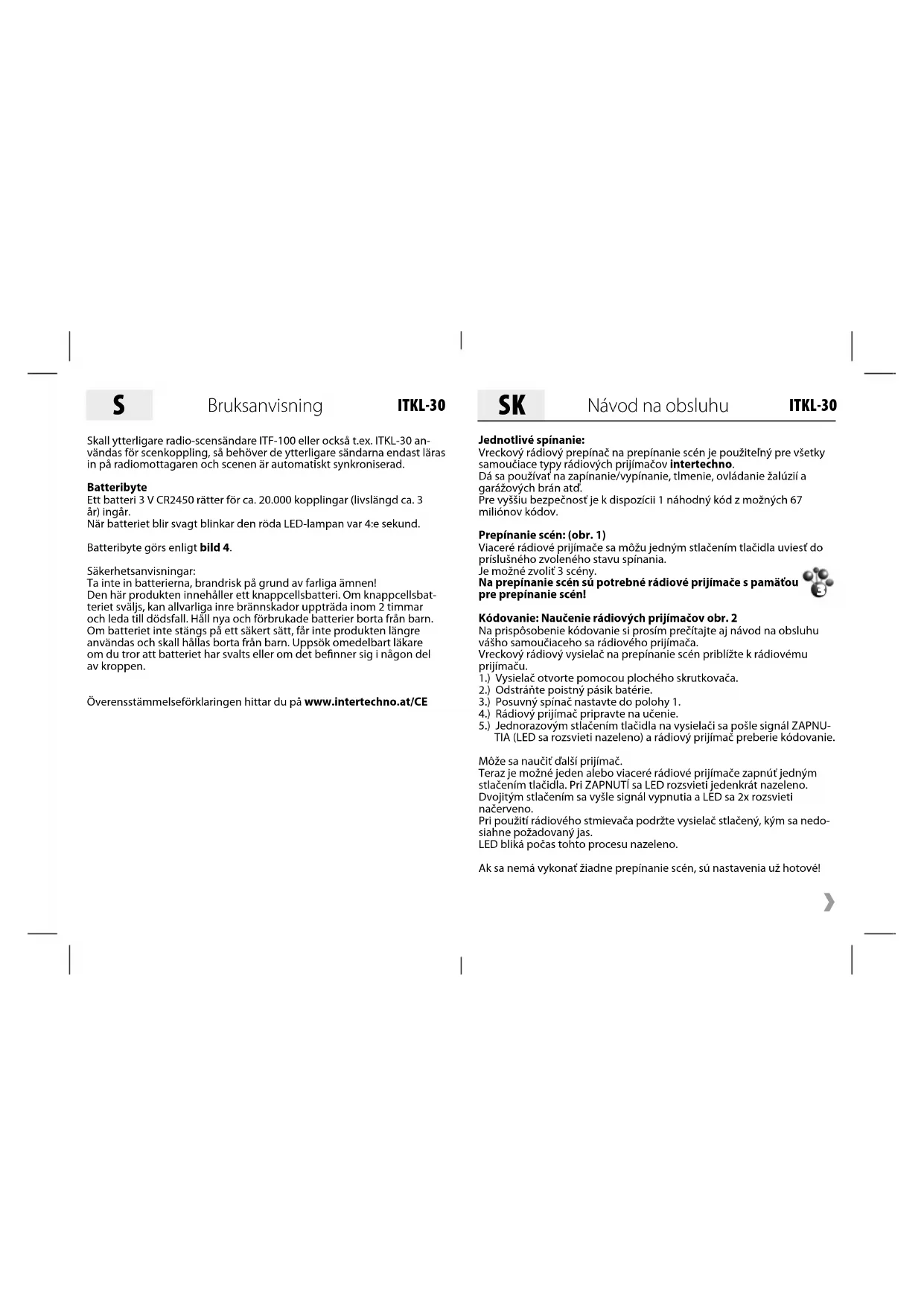

ITKL-30 Jednotlivé spínanie:Vreckový rádiový prepínač na prepínanie scén je použiteľný pre všetky samoučiace typy rádiových prijímačov intertechno.Dá sa používať na zapínanie/vypínanie, tlmenie, ovládanie žalúzií a garážových brán atď. Pre vyššiu bezpečnosť je k dispozícii 1 náhodný kód z možných 67 miliónov kódov. Prepínanie scén: (obr. 1)Viaceré rádiové prijímače sa môžu jedným stlačením tlačidla uviesť do príslušného zvoleného stavu spínania.Je možné zvoliť 3 scény. Na prepínanie scén sú potrebné rádiové prijímače s pamäťou pre prepínanie scén!Kódovanie: Naučenie rádiových prijímačov obr. 2Na prispôsobenie kódovanie si prosím prečítajte aj návod na obsluhu vášho samoučiaceho sa rádiového prijímača.Vreckový rádiový vysielač na prepínanie scén priblížte k rádiovému prijímaču.1.) Vysielač otvorte pomocou plochého skrutkovača. 2.) Odstráňte poistný pásik batérie.3.) Posuvný spínač nastavte do polohy 1.4.) Rádiový prijímač pripravte na učenie.5.) Jednorazovým stlačením tlačidla na vysielači sa pošle signál ZAPNU-TIA (LED sa rozsvieti nazeleno) a rádiový prijímač preberie kódovanie.Môže sa naučiť ďalší prijímač.Teraz je možné jeden alebo viaceré rádiové prijímače zapnúť jedným stlačením tlačidla. Pri ZAPNUTÍ sa LED rozsvieti jedenkrát nazeleno. Dvojitým stlačením sa vyšle signál vypnutia a LED sa 2x rozsvieti načerveno.Pri použití rádiového stmievača podržte vysielač stlačený, kým sa nedo-siahne požadovaný jas. LED bliká počas tohto procesu nazeleno.Ak sa nemá vykonať žiadne prepínanie scén, sú nastavenia už hotové! Návod na obsluhu

3Vymazanie kódovania Na vymazanie kódovania postupujte ako vyššie pri bode 3.) až 5.), avšak teraz sa dvojitým stlačením vyšle signál vypnutia.LED zasvieti 2x načerveno.Ukladanie pre prepínanie scénIba pre rádiové prijímače, ktoré sú vhodné pre prepínanie scén (SYMBOL)!Uložiť sa môžu 3 rôzne scény. (obr. 1)Pri použití 2 alebo viacerých vysielačov, ktoré sú vhodné na prepínanie scén a sú kódované rovnakými rádiovými prijímačmi, sa nastavenia scén automaticky preberú.Na nastavenie jednej scény s viacerými rádiovými prijímačmi sa odporú-ča použitie jedného ručného vysielača, ako napr. ITLS-16, ITT-1500 atď.Uveďte tým vaše rádiové prijímače do požadovaného stavu, ako napr. nastavenie stmievača (nastavenie požadovaného jasu) alebo zapnuté príp. vypnuté.Ak nie je k dispozícii žiadny ďalší ručný vysielač, môže sa nastavenie jednotlivých rádiových prijímačov postupne realizovať v polohe posuvného spínača 1 aj pomocou vreckového rádiového vysielača na prepínanie scén, naposledy nastavený jas zostane pri vypnutí stmieva-čov zachovaný. Scéna 1: Posuvný spínač nastavte do polohy 3 (obr. 3) a pre scénu 1 raz stlačte! LED pre potvrdenie zasvieti 3x nazeleno a 1x pre scénu 1 naoranžovo. Scéna 1 je uložená!Scéna 2: Opäť vykonajte nastavenia a posuvný spínač nastavte na polohu 3 a nakoniec 2x stlačte.LED zasvieti 2x naoranžovo.Scéna 3 sa naučí stlačením 3x a LED zasvieti 3x nazeleno a 3x naoran-žovo.Keď sú uložené všetky 3 scény, posuvný ovládač sa nastaví do polohy 2.V závislosti od toho, ktorá scéna sa má zapnúť, musí sa stlačiť1x pre scénu 1, LED sa pre potvrdenie rozsvieti 1x naoranžovo2x pre scénu 2, LED sa pre potvrdenie rozsvieti 2x naoranžovo3x pre scénu 3, LED sa pre potvrdenie rozsvieti 3x naoranžovoNa vypnutie všetkých scén stlačte dlhšie (cca 2 s)a LED sa 2x rozsvieti načerveno.Ak by sa mali pre prepínanie scén použiť ďalšie rádiové vysielače na pre-pínanie scén ITF-100 alebo aj napr. ITKL-30, tak sa musia ďalšie vysielače iba naučiť na rádiové prijímače a scény sú automaticky synchronizované.Výmena batérie Jedna 3 V batéria CR2450 postačujúca pre cca 20 000 spínaní (životnosť cca 3 roky) je súčasťou balenia.Ak je batéria takmer vybitá, každé 4 sekundy bliká červená LED.Výmenu batérie vykonajte podľa obr. 4.Bezpečnostné upozornenie:Batérie neprehĺtajte, nebezpečenstvo popálenia v dôsledku prítomnosti nebezpečných látok!Tento produkt obsahuje gombíkovú batériu. Ak dôjde k prehltnutiu gombíkovej batérie, môže dôjsť v priebehu 2 hodín k závažným vnútor-ným popáleniam a to môže viesť k smrti. Nové a použité batérie ucho-vávajte mimo dosahu detí. Ak sa priehradka pre batérie nedá bezpečne uzavrieť, produkt viac nepoužívajte a uchovávajte ho mimo dosahu detí. Ak si myslíte, že došlo k prehltnutiu batérií alebo že sa nachádzajú v niektorej časti tela, okamžite vyhľadajte lekára.Vyhlásenie o zhode nájdete na adrese www.intertechno.at/CE Návod na obsluhu Návod na obsluhu
