GEBRUIKSAANWIJZING ITKL30 Intertechno

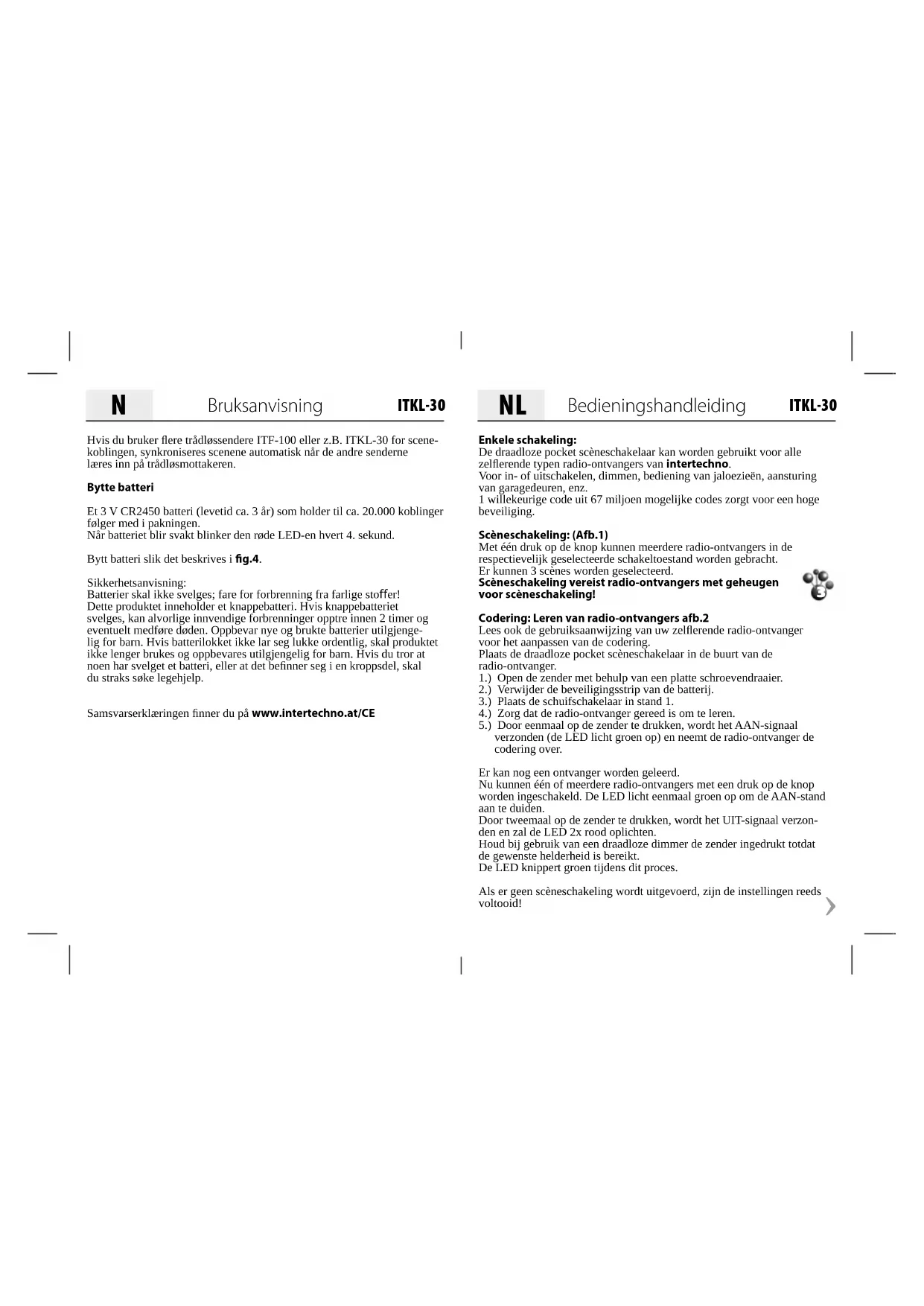

ITKL-30 Enkele schakeling:De draadloze pocket scèneschakelaar kan worden gebruikt voor alle zelflerende typen radio-ontvangers van intertechno.Voor in- of uitschakelen, dimmen, bediening van jaloezieën, aansturing van garagedeuren, enz. 1 willekeurige code uit 67 miljoen mogelijke codes zorgt voor een hoge beveiliging. Scèneschakeling: (Afb.1)Met één druk op de knop kunnen meerdere radio-ontvangers in de respectievelijk geselecteerde schakeltoestand worden gebracht.Er kunnen 3 scènes worden geselecteerd. Scèneschakeling vereist radio-ontvangers met geheugen voor scèneschakeling!Codering: Leren van radio-ontvangers afb.2Lees ook de gebruiksaanwijzing van uw zelflerende radio-ontvanger voor het aanpassen van de codering.Plaats de draadloze pocket scèneschakelaar in de buurt van de radio-ontvanger.1.) Open de zender met behulp van een platte schroevendraaier. 2.) Verwijder de beveiligingsstrip van de batterij.3.) Plaats de schuifschakelaar in stand 1.4.) Zorg dat de radio-ontvanger gereed is om te leren.5.) Door eenmaal op de zender te drukken, wordt het AAN-signaal verzonden (de LED licht groen op) en neemt de radio-ontvanger de codering over.Er kan nog een ontvanger worden geleerd.Nu kunnen één of meerdere radio-ontvangers met een druk op de knop worden ingeschakeld. De LED licht eenmaal groen op om de AAN-stand aan te duiden. Door tweemaal op de zender te drukken, wordt het UIT-signaal verzon-den en zal de LED 2x rood oplichten.Houd bij gebruik van een draadloze dimmer de zender ingedrukt totdat de gewenste helderheid is bereikt. De LED knippert groen tijdens dit proces.Als er geen scèneschakeling wordt uitgevoerd, zijn de instellingen reeds voltooid! Bedieningshandleiding

3Wissen van de codering Om de codering te wissen, gaat u verder zoals hierboven onder 3.) tot 5.), nu wordt door tweemaal te drukken echter het UIT-signaal verzonden.De LED licht 2x rood op.Opslaan voor scèneschakelingAlleen voor radio-ontvangers die geschikt zijn voor scèneschakeling (SYMBOL)!Er kunnen 3 verschillende scènes worden opgeslagen. (Afb.1)Bij gebruik van 2 of meer zenders geschikt voor scèneschakeling en ge-codeerd met dezelfde radio-ontvangers, worden de scène-instellingen automatisch overgenomen.Om een scène met meerdere radio-ontvangers in te stellen, wordt het aanbevolen om een handzender, zoals bijv. ITLS-16, ITT-1500, enz. te gebruiken.Breng hiermee de radio-ontvanger in de gewenste stand, zoals bijv. dimmerinstelling (de gewenste helderheid instellen), of AAN/UIT.Als er geen andere handzender beschikbaar is, kan de instelling van de ene draadloze ontvanger naar de andere ook worden uitgevoerd met de draadloze pocket scènezender in schuifschakelaarstand 1, de laatst ingestelde helderheid blijft gehandhaafd wanneer de dimmers worden uitgeschakeld. Scène 1: Plaats de schuifschakelaar in stand 3 (afb.3) en druk eenmaal voor scène 1! De LED licht 3x groen en 1x oranje op ter bevestiging voor scène 1. Scène 1 wordt opgeslagen!Scène 2: Voer de instellingen opnieuw uit en plaats de schuifschakelaar in stand 3 en druk ten slotte 2x.De LED licht 2x oranje op.Scène 3 wordt met 3x drukken geleerd en de LED licht 3x groen en 3x oranje op.Wanneer alle 3 scènes zijn opgeslagen, wordt de schuifregelaar in stand 2 geplaatst.Afhankelijk van de gewenste scène, dient er als volgt op de schakelaar te worden gedrukt:1x voor scène 1, de LED licht 1x oranje op ter bevestiging2x voor scène 2, de LED licht 2x oranje op ter bevestiging3x voor scène 3, de LED licht 3x oranje op ter bevestigingHoud de schakelaar langer ingedrukt (ca. 2 sec.) om alle scènes uit te schakelen.De LED licht 2x rood op.Als andere draadloze scènezenders zoals ITF-100 of ook bijv. ITKL-30 worden gebruikt voor de scèneschakeling, moeten de andere zenders alleen worden geleerd voor de radio-ontvanger en worden de scènes automatisch gesynchroniseerd.Vervangen van de batterij Een 3 V CR2450 batterij, toereikend voor ongeveer 20.000 schakelingen (levensduur ongeveer 3 jaar), is reeds inbegrepen.Als de batterij zwak is, knippert de rode LED elke 4 seconden.Voer het vervangen van de batterij uit zoals aangeduid op afb.4.Veiligheidsvoorschriften:Batterijen niet inslikken, gevaar voor brandwonden door gevaarlijke stoffen!Dit product bevat een knoopcelbatterij. Als de knoopcelbatterij wordt ingeslikt, kunnen ernstige inwendige brandwonden binnen slechts 2 uur optreden en tot de dood leiden. Houd nieuwe en gebruikte batterijen uit de buurt van kinderen. Als het batterijcompartiment niet goed sluit, stop dan met het gebruik van het product en houd het uit de buurt van kinderen. Als u denkt dat batterijen zijn ingeslikt of zich in een deel van het lichaam bevinden, dient u onmiddellijk een arts te raadplegen.De conformiteitsverklaring is te vinden op www.intertechno.at/CE
