Type product	2-kanaals muurzender
Model	ITW-802
Merk	Intertechno
Voeding	3V CR2032 knoopcel
Levensduur batterij	Ongeveer 20.000 schakelingen (3 jaar)
Indicatie bijna lege batterij	Rode knipperende LED elke 4 seconden
Aantal kanalen	2
Hoofdfuncties	Aan/uit schakelen, dimmen, automatische uitschakelvertraging
Compatibiliteit	Intertechno zelflerende radio-ontvangers (adapters, inbouwschakelaars)
Geschatte bereik	Niet gespecificeerd, vermijd metalen afscherming
Montage	Eenvoudige bevestiging met montageplaat, dubbelzijdig plakband of schroeven
Materiaal	Kunststof
Onderhoud en reiniging	Reinigen met een droge, zachte doek. Geen vloeistoffen gebruiken
Veiligheid	Batterijen niet inslikken. Risico op brandwonden en overlijden. Buiten bereik van kinderen houden
Reserveonderdelen	CR2032 batterij, montageplaat
Repareerbaarheid	Niet repareerbaar (onderdelen niet beschikbaar, alleen batterij vervangen)
Algemene informatie	Conformiteitsverklaring op www.intertechno.at/CE

Veelgestelde vragen - ITW-802 Intertechno

Hoe vervang ik de batterij van de ITW-802 zender?

Verwijder de montageplaat met een schroevendraaier. Plaats de CR2032 batterij met de + naar boven. Sluit de plaat door de pijlen uit te lijnen en de 6 klemmen vast te klikken (hoorbare klik).

Hoe koppel (leer) ik de codering met een Intertechno radio-ontvanger?

Plaats de zender dicht bij de ontvanger. Stel de ontvanger in op leermodus (raadpleeg de handleiding). Druk op de ON-knop van de zender: de LED gaat groen branden en de code is opgeslagen.

Hoe wis (verwijder) ik de codering?

Herhaal de leerprocedure maar stuur het OFF-signaal. De LED knippert 2 keer rood ter bevestiging van het verwijderen.

Hoe stel ik de automatische uitschakelvertraging in?

Houd gelijktijdig de ON- en OFF-knoppen 3 seconden ingedrukt: de LED knippert groen. Gebruik ON om de vertraging te verhogen, OFF om te verlagen. Om op te slaan, houd opnieuw ON en OFF 3 seconden ingedrukt: de LED knippert snel. Voor de ITW-802 kan elk kanaal een eigen vertraging hebben.

Hoe gebruik ik de dimfunctie?

Druk op ON om in te schakelen, druk opnieuw op ON om het dimmen op de gewenste helderheid te stoppen. U kunt ook ON (helderdere) of OFF (donkerder) ingedrukt houden. Voor maximale helderheid, druk twee keer snel op ON; voor minimale, twee keer op OFF. De laatste waarde blijft in het geheugen.

Wat te doen als de LED elke 4 seconden rood knippert?

Dit geeft aan dat de batterij bijna leeg is. Vervang deze door een nieuwe CR2032 batterij. De batterij gaat ongeveer 20.000 schakelingen mee (3 jaar).

Kan de ITW-802 worden gebruikt met LED-lampen?

Ja, Intertechno radio-adapters zijn compatibel met alle lichtbronnen, inclusief LED.

Hoe monteer ik de muurzender?

Bevestig de montageplaat met het meegeleverde dubbelzijdige plakband of schroeven. Klik vervolgens de zender op de plaat met de pijlen naar boven.

Wat zijn de belangrijke veiligheidsvoorschriften?

Batterijen niet inslikken (risico op dodelijke inwendige brandwonden). Houd batterijen buiten bereik van kinderen. Als het compartiment niet goed sluit, gebruik het apparaat dan niet. Raadpleeg een arts bij inslikken.

Waar vind ik de conformiteitsverklaring?

De conformiteitsverklaring is beschikbaar op de website www.intertechno.at/CE.

GEBRUIKSAANWIJZING ITW-802 Intertechno

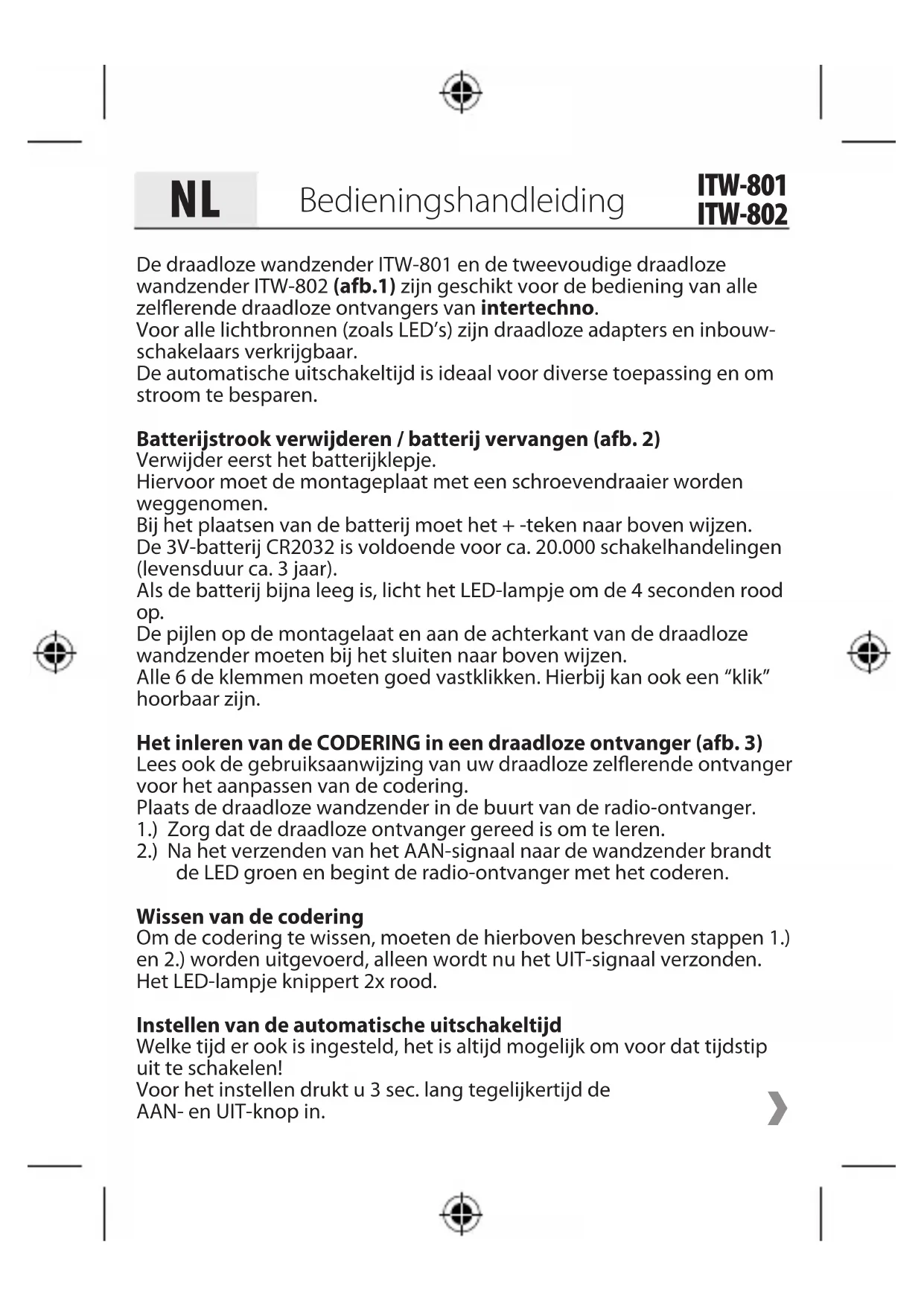

NL Bedieningshandleiding

Bedieningshandleiding

ITW-801

ITW-802

De draadloze wandzender ITW-801 en de tweevoudige draadloze wandzender ITW-802 (afb.1) zijn geschikt voor de bediening van alle zelflerende draadloze ontvangers van intertechno.

Voor alle lichtbronnen (zoals LED's) zijn draadloze adapters en inbouwschakelaars verkrijgbaar.

De automatische uitschakeltijd is ideaal voor diverse toepassing en om stroom te besparen.

Batterijstrook verwijderen / batterij vervangen (afb. 2)

Verwijder eerst het batterijklepje.

Hiervoor moet de montageplaat met een schroevendraaier worden weggenomen.

Bij het plaatsen van de batterij moet het + -teken naar boven wijzen.

De 3V-batterij CR2032 is voldoende voor ca. 20.000 schakelhandelingen (levensduur ca. 3 jaar).

Als de batterij bijna leeg is, licht het LED-lampje om de 4 seconden rood op.

De pijlen op de montagelaat en aan de achterkant van de draadloze wandzender moeten bij het sluiten naar boven wijzen.

Alle 6 de klemmen moeten goed vastklikken. Hierbij kan ook een "klik" hoorbaar zijn.

Het inleren van de CODERING in een draadloze ontvanger (afb. 3)

Lees ook de gebruiksaanwijzing van uw draadloze zelflerende ontvanger voor het aanpassen van de codering.

Plaats de draadloze wandzender in de buurt van de radio-ontvanger.

1.) Zorg dat de draadloze ontvanger gereed is om te leren.
2.) Na het verzenden van het AAN-signaal naar de wandzender brandt de LED groen en begint de radio-ontvanger met het coderen.

Wissen van de codering

Om de codering te wissen, moeten de hierboven beschreven stappen 1.) en 2.) worden uitgevoerd, alleen wordt nu het UIT-signaal verzonden.

Het LED-lampje knippert 2x rood.

Instellen van de automatische uitschakeltijd

Welke tijd er ook is ingesteld, het is altijd mogelijk om voor dat tijdstip uit te schakelen!

Voor het instellen drukt u 3 sec. lang tegelijkertijd de

AAN- en UIT-knop in.

NL

Bedieningshandleiding

ITW-801

ITW-802

De LED knippert groen.

Met de AAN-knop kiest u een latere uitschakeltijd.

Met de UIT-knop een vroegere.

Weergave van de groene LED:

0 - 1x branden van de LED

5s - 2x

1 min. - 3x

10 min. - 4x

30 min. - 5x

60 min. - 6x

Door opnieuw 3 sec. lang tegelijkertijd de AAN- en UIT-knop ingedrukt te houden, slaat u de uitschakeltijd op. Dit wordt bevestigd door snel knipperen van de LED.

ITW-802: elk kanaal kan een eigen uitschakeltijd krijgen.

Op die manier kunnen 2 ontvangers op verschillende tijden uitschakelen.

Maar ook een ontvanger die beide codes heeft ingestudeerd, kan desgewenst vroeger of later uitschakelen. (bijv. toets 1 = 10 min., toets 2 = 60 min.)

Montage

Eenvoudige bevestiging van de montageplaat!

Zelfs op glas, hout, behang of tegels, ... eenvoudig te monteren.

Dubbelzijdige tape en schroeven zijn inbegrepen.

Waarschuwing: Vermijd metalen afscherming.

Gebruik

Inschakelen: 1x AAN (boven) indrukken. Het LED-lampje gaat kortston-dig groen branden.

Uitschakelen: 1x UIT (beneden) indrukken. Het LED-lampje gaat 2x rood branden.

Dimmen:

1) De dimmer begint te lopen door opnieuw indrukken van het AAN-signaal en stopt als bij de gewenste helderheid weer op het AAN-signaal wordt gedrukt. Of

NL

Bedieningshandleiding

ITW-801

ITW-802

2) Door de AAN- (lichter) of de UIT-knop (donkerder) ingedrukt te houden, wordt net zo lang gedimd tot de knop bij de gewenste helderheid wordt losgelaten.
3) In ingeschakelde én in uitgeschakelde toestand wordt door 2 keer snel achter elkaar het AAN-signaal te verzenden de maximale helderheid bereikt.
Door 2x het UIT-signaal te verzenden, wordt de minimale helderheid bereikt (bijv. nachtlamp).

De laatste ingestelde helderheid blijft bewaard totdat opnieuw wordt ingeschakeld!

Houd er rekening mee dat oudere en nieuwere modellen draadloze dimmerontvangers kunnen afwijken.

Bij oudere dimmertypes is de dimmerloop bijvoorbeeld continu actief. Bij nieuwere modellen wordt de helderheid op het helderste en donkerste punt gestopt.

Een synchrone dimmerloop met meerdere dimmerontvangers kan niet worden gegarandeerd.

Veiligheidsvoorschriften

Batterijen niet inslikken, gevaar voor brandwonden door gevaarlijke stoffen! Dit product bevat een knoopcelbatterij. Als de knoopcelbatterij wordt ingeslikt, kunnen ernstige inwendige brandwonden binnen slechts 2 uur optreden en tot de dood leiden. Houd nieuwe en gebruikte batterijen uit de buurt van kinderen. Als het batterijcompartiment niet goed sluit, stop dan met het gebruik van het product en houd het uit de buurt van kinderen. Als u denkt dat batterijen zijn ingeslikt of zich in een deel van het lichaam bevinden, dient u onmiddellijk een arts te raadplegen.

De conformiteitsverklaring is te vinden op www.intertechno.at/CE
