Tip produs	Emițător radio mural cu 2 canale
Model	ITW-802
Marcă	Intertechno
Alimentare	Baterie pastilă 3V CR2032
Durata de viață a bateriei	Aproximativ 20.000 de comutări (3 ani)
Indicator baterie descărcată	LED roșu intermitent la fiecare 4 secunde
Număr de canale	2
Funcții principale	Comutare pornire/oprire, variație luminozitate, temporizare oprire automată
Compatibilitate	Receptoare radio cu auto-învățare Intertechno (adaptoare, întrerupătoare încastrate)
Rază estimată	Nespecificată, evitați ecranarea metalică
Montare	Fixare simplă cu placă de montare, bandă adezivă dublă sau șuruburi
Material	Plastic
Întreținere și curățare	Curățați cu o cârpă uscată și moale. Nu utilizați lichide
Siguranță	Nu înghițiți bateriile. Risc de arsuri și deces. A nu se lăsa la îndemâna copiilor
Piese de schimb	Baterie CR2032, placă de montare
Reparabilitate	Nereparabil (piese indisponibile, doar schimbarea bateriei)
Informații generale	Declarația de conformitate pe www.intertechno.at/CE

Întrebări frecvente - ITW-802 Intertechno

Cum se schimbă bateria emițătorului ITW-802?

Scoateți placa de montare cu o șurubelniță. Introduceți bateria CR2032 cu semnul + în sus. Închideți placa aliniind săgețile și fixând cele 6 cleme (clic audibil).

Cum se asociază (învață) codificarea cu un receptor radio Intertechno?

Plasați emițătorul lângă receptor. Setați receptorul în modul de învățare (consultați manualul acestuia). Apăsați butonul ON al emițătorului: LED-ul se aprinde în verde și codul este integrat.

Cum se șterge codificarea?

Repetați procedura de învățare dar trimiteți semnalul OFF. LED-ul clipește de 2 ori în roșu pentru a confirma ștergerea.

Cum se reglează temporizarea de oprire automată?

Apăsați simultan butoanele ON și OFF timp de 3 secunde: LED-ul clipește în verde. Utilizați ON pentru a mări temporizarea, OFF pentru a o reduce. Pentru a salva, apăsați din nou ON și OFF timp de 3 secunde: LED-ul clipește rapid. Pentru ITW-802, fiecare canal poate avea propria temporizare.

Cum se utilizează variația luminozității?

Apăsați ON pentru a aprinde, apoi din nou ON pentru a opri variația la luminozitatea dorită. Puteți, de asemenea, să mențineți apăsat ON (mai luminos) sau OFF (mai întunecat). Pentru luminozitate maximă, apăsați rapid de două ori ON; pentru minim, de două ori OFF. Ultima valoare rămâne în memorie.

Ce trebuie făcut dacă LED-ul clipește în roșu la fiecare 4 secunde?

Aceasta indică faptul că bateria este descărcată. Înlocuiți-o cu o baterie CR2032 nouă. Bateria durează aproximativ 20.000 de comutări (3 ani).

Se poate utiliza ITW-802 cu becuri LED?

Da, adaptoarele radio Intertechno sunt compatibile cu toate sursele de iluminare, inclusiv LED.

Cum se montează emițătorul mural?

Fixați placa de montare cu banda adezivă dublă furnizată sau cu șuruburi. Apoi, fixați emițătorul pe placă orientând săgețile în sus.

Care sunt instrucțiunile importante de siguranță?

Nu înghițiți bateriile (risc de arsuri interne mortale). Țineți bateriile la distanță de copii. Dacă compartimentul nu se închide corect, nu utilizați dispozitivul. Consultați un medic în caz de înghițire.

Unde se găsește declarația de conformitate?

Declarația de conformitate este disponibilă pe site-ul www.intertechno.at/CE.

MANUAL DE UTILIZARE ITW-802 Intertechno

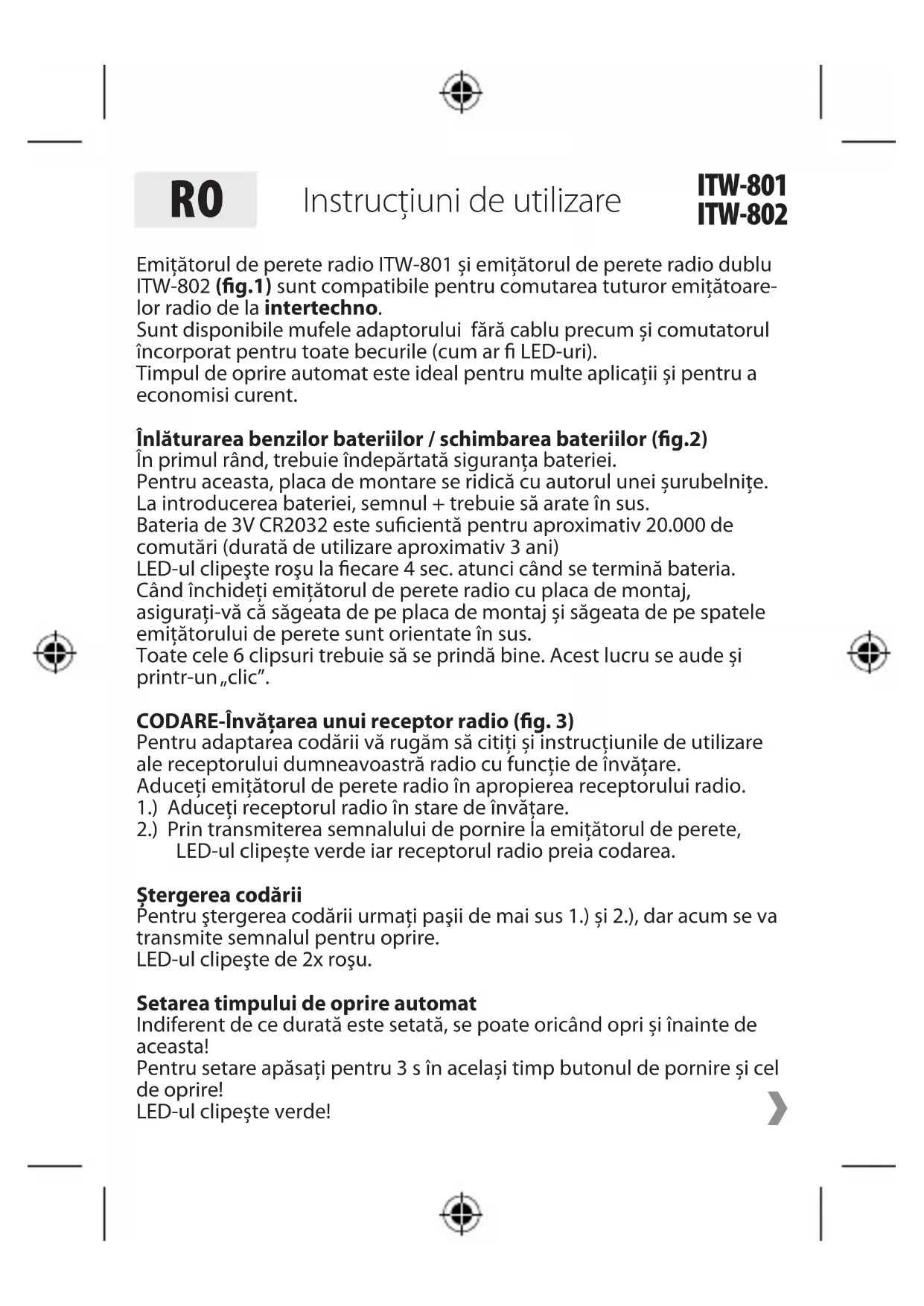

Instrucțiuni de utilizare

ITW-801

ITW-802

Emițătorul de perete radio ITW-801 și emițătorul de perete radio dublu ITW-802 (fig.1) sunt compatibile pentru comutarea tuturor emițătoare-lor radio de la intertechno.

Sunt disponibile mufele adaptorului fără cablu precum și comutatorul încorporat pentru toate becurile (cum ar fi LED-uri).

Timpul de oprire automat este ideal pentru multe aplicații și pentru a economisi curent.

Înlăturarea benzilor bateriilor / schimbarea bateriilor (fig.2)

În primul rând, trebuie îndepărtată siguranța bateriei.

Pentru aceasta, placa de montare se ridică cu autorul unei şurubelnite.

La introducerea bateriei, semnul + trebuie să arate în sus.

Bateria de 3V CR2032 este suficientă pentru aproximativ 20.000 de comutări (durată de utilizare aproximativ 3 ani)

LED-ul clipește roșu la fiecare 4 sec. atunci când se termină bateria.

Când închideți emițătorul de perete radio cu placa de montaj, asigurați-vă că săgeata de pe placa de montaj și săgeata de pe spatele emițătorului de perete sunt orientate în sus.

Toate cele 6 clipsuri trebuie să se prindă bine. Acest lucru se aude și printr-un „clic”.

CODARE-Învățarea unui receptor radio (fig. 3)

Pentru adaptarea codării vă rugăm să citiți și instrucțiunile de utilizare ale receptorului dumneavoastră radio cu funcție de învățare.

Aduceți emițătorul de perete radio în apropierea receptorului radio.

1.) Aduceti receptorul radio în stare de învățare.

2.) Prin transmiterea semnalului de pornire la emițătorul de perete, LED-ul clipește verde iar receptorul radio preia codarea.

Ştergerea codării

Pentru stergerea codării urmati paşii de mai sus 1.) și 2.), dar acum se va transmite semnalul pentru oprire.

Setarea timpului de oprire automat

Indiferent de ce durată este setată, se poate oricând opri și înainte de aceasta!

Pentru setare apăsați pentru 3 s în același timp butonul de pornire și cel de oprire!

LED-ul clipeşte verde!

RO

Instrucțiuni de utilizare

ITW-801

ITW-802

Cu ajutorul tastei de pornire timpul de oprire este prelungit.

Cu ajutorul tastei de oprire acesta este prescurtat.

LED-ul verde indică:

0 - 1x clipire a LED-ului

5s - 2x

1min. - 3x

10min. - 4x

30min. - 5x

60min. - 6x

Timpul de oprire este memorat apăsând din nou timp de 3 s tastele de pornire și oprire în același timp. Acest lucru este confirmat prin clipirea rapidă a LED-ului.

ITW-802: Fiecare canal poate avea un timp de oprire propriu.

Astfel, 2 receptori se pot opri în momente diferite.

Dar chiar și un receptor care a învățat ambele coduri poate primi, la alegere, un timp de oprire scurt sau lung. (De ex. tasta 1 = 10min., tasta 2 = 60min.)

Montaj

Prinderea ușoară a plăcii de montare!

Chiar și pe sticlă, lemn, tapet sau faianță, ... simplu de montat.

Sunt incluse în pachet bandă dublu adezivă și şuruburi.

Indicație privind interferențele: Evitați ecranarea prin obiecte metalice.

Operare

Pörnire: Apăsați 1x pornire (sus). LED-ul lumineaza scurt în verde.

Oprire: Apăsați 1x oprire (jos). LED-ul lumineaza 2x scurt în roșu.

Atenuare:

1.) Funcționarea dimerului este pornită prin apăsarea din nou a semnalului de pornire și se oprește cu semnalul de pornire la luminozitatea dorită.

sau

2.) Prin apăsarea continuă a tastei de pornire (creștere luminozitate) sau oprire (mai întuneric) luminozitatea se atenuează până când se ajunge la nivelul dorit prin eliberarea tastei.

RO

Instrucțiuni de utilizare

ITW-801

ITW-802

3.) Atât în stare pornită cât și oprită, luminozitatea maximă este atinsă prin trimiterea semnalului de pornire de două ori în succesiune rapidă

Prin comutarea de 2x a semnalului de oprire se atinge nivelul minim de luminozitate (de ex. veioză).

Luminozitatea setată la ultima utilizare rămâne memorată până la următoarea pornire!

Retineți, că pot apărea discrepanțe cu modelele mai vechi și mai noi ale receptorilor de dimer fără cablu.

Astfel la dimere mai vechi reglarea este continuă.

La modelele mai noi, luminozitatea este oprită în punctele cele mai înalte și respectiv cele mai mici.

Nu este garantată o rulare sincronă de dimer cu mai multe receptoare cu dimer.

Indicație privind siguranța

Este interzisă înghițirea bateriilor, pericol de arsuri datorită substanțelor periculoase!

Acest produs conține o baterie tip pastilă. Dacă bateria tip pastilă este înghițită, pot apărea arsuri grave ale organelor interne în decurs de numai 2 ore și poate rezulta decesul. Nu păstrați la îndemâna copiilor baterii noi și uzate. În cazul în care compartimentul pentru baterii nu se mai închide în siguranță, nu mai utilizați produsul și nu îl păstrați la îndemâna copiilor. Dacă credeți că au fost înghițite baterii sau se află într-o parte a corpului, adresați-vă imediat medicului dumneavoastră.

Declaratia de conformitate o puteți găsi la www.intertechno.at/CE
