Produkttyp	2-Kanal-Wandfunkfernbedienung
Modell	ITW-802
Marke	Intertechno
Stromversorgung	3V CR2032 Knopfzelle
Batterielebensdauer	Ca. 20.000 Schaltvorgänge (3 Jahre)
Batterie schwach Anzeige	Rote LED blinkt alle 4 Sekunden
Anzahl der Kanäle	2
Hauptfunktionen	Ein-/Ausschalten, Dimmen, automatische Abschaltverzögerung
Kompatibilität	Intertechno Selbstlern-Funkempfänger (Adapter, Unterputzschalter)
Geschätzte Reichweite	Nicht angegeben, Metallabschirmung vermeiden
Montage	Einfache Befestigung mit Montageplatte, doppelseitigem Klebeband oder Schrauben
Material	Kunststoff
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine Flüssigkeiten verwenden.
Sicherheit	Batterien nicht verschlucken. Verbrühungs- und Lebensgefahr. Außerhalb der Reichweite von Kindern aufbewahren.
Ersatzteile	CR2032 Batterie, Montageplatte
Reparierbarkeit	Nicht reparierbar (keine Ersatzteile verfügbar, nur Batteriewechsel)
Allgemeine Informationen	Konformitätserklärung auf www.intertechno.at/CE

Häufig gestellte Fragen - ITW-802 Intertechno

Wie wechsele ich die Batterie des Senders ITW-802?

Entfernen Sie die Montageplatte mit einem Schraubendreher. Setzen Sie die CR2032-Batterie mit dem + Zeichen nach oben ein. Schließen Sie die Platte, indem Sie die Pfeile ausrichten und die 6 Clips einrasten lassen (hörbares Klicken).

Wie koppele (lerne) ich die Codierung mit einem Intertechno-Funkempfänger?

Platzieren Sie den Sender in der Nähe des Empfängers. Stellen Sie den Empfänger in den Lernmodus (siehe Anleitung). Drücken Sie die ON-Taste des Senders: Die LED leuchtet grün und der Code wird integriert.

Wie lösche (entferne) ich die Codierung?

Wiederholen Sie den Lernvorgang, senden Sie jedoch das OFF-Signal. Die LED blinkt 2-mal rot zur Bestätigung der Löschung.

Wie stelle ich die automatische Abschaltverzögerung ein?

Halten Sie gleichzeitig die Tasten ON und OFF 3 Sekunden lang gedrückt: Die LED blinkt grün. Verwenden Sie ON zum Erhöhen der Verzögerung, OFF zum Verringern. Zum Speichern halten Sie ON und OFF erneut 3 Sekunden gedrückt: Die LED blinkt schnell. Beim ITW-802 kann jeder Kanal seine eigene Verzögerung haben.

Wie verwende ich die Dimmfunktion?

Drücken Sie ON zum Einschalten, dann erneut ON, um das Dimmen bei der gewünschten Helligkeit zu stoppen. Sie können auch ON (heller) oder OFF (dunkler) gedrückt halten. Für maximale Helligkeit drücken Sie zweimal schnell ON; für minimale Helligkeit zweimal OFF. Der letzte Wert bleibt gespeichert.

Was tun, wenn die LED alle 4 Sekunden rot blinkt?

Dies zeigt an, dass die Batterie schwach ist. Ersetzen Sie sie durch eine neue CR2032-Batterie. Die Batterie hält ca. 20.000 Schaltvorgänge (3 Jahre).

Kann der ITW-802 mit LED-Lampen verwendet werden?

Ja, die Intertechno Funkadapter sind mit allen Lichtquellen kompatibel, einschließlich LED.

Wie montiere ich den Wandsender?

Befestigen Sie die Montageplatte mit dem beiliegenden doppelseitigen Klebeband oder Schrauben. Rasten Sie dann den Sender auf die Platte, wobei die Pfeile nach oben zeigen.

Welche wichtigen Sicherheitshinweise gibt es?

Batterien nicht verschlucken (Gefahr tödlicher innerer Verbrühungen). Batterien außerhalb der Reichweite von Kindern aufbewahren. Wenn sich das Batteriefach nicht richtig schließen lässt, verwenden Sie das Gerät nicht. Bei Verschlucken einen Arzt aufsuchen.

Wo finde ich die Konformitätserklärung?

Die Konformitätserklärung ist auf der Website www.intertechno.at/CE verfügbar.

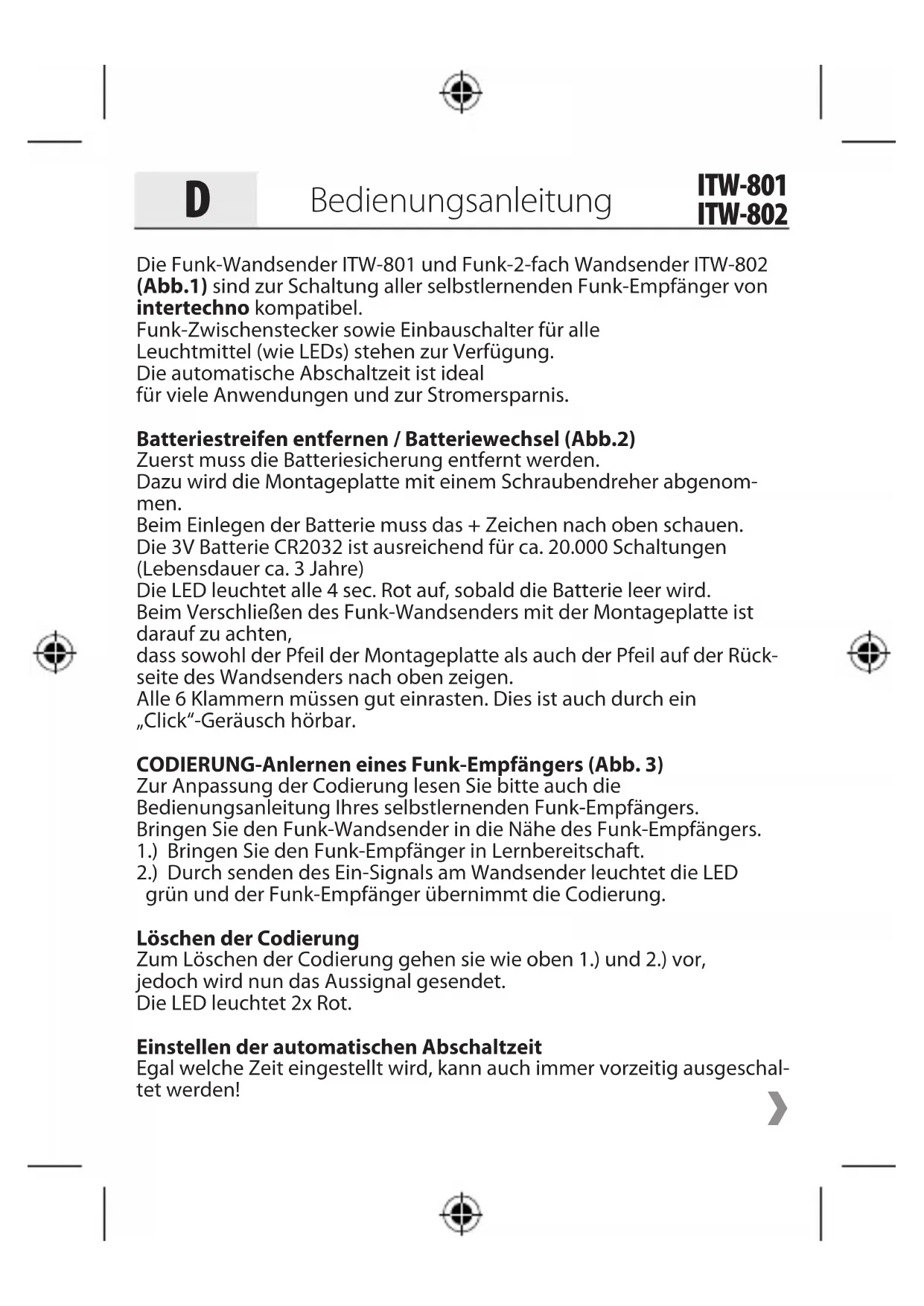

BEDIENUNGSANLEITUNG ITW-802 Intertechno

D Bedienungsanleitung

Die Funk-Wandsender ITW-801 und Funk-2-fach Wandsender ITW-802 (Abb.1) sind zur Schaltung aller selbstlernenden Funk-Empfänger von intertechno kompatibel.

Funk-Zwischenstecker sowie Einbauschalter für alle

Leuchtmittel (wie LEDs) stehen zur Verfügung.

Die automatische Abschaltzeit ist ideal

für viele Anwendungen und zur Stromersparnis.

Batteriestreifen entfernen / Batteriewechsel (Abb.2)

Zuerst muss die Batteriesicherung entfernt werden.

Dazu wird die Montageplatte mit einem Schraubendreher abgenommen.

Beim Einlegen der Batterie muss das + Zeichen nach oben schauen.

Die 3V Batterie CR2032 ist ausreichend für ca. 20.000 Schaltungen (Lebensdauer ca. 3 Jahre)

Die LED leuchtet alle 4 sec. Rot auf, sobald die Batterie leer wird.

Beim Verschließen des Funk-Wandsenders mit der Montageplatte ist darauf zu achten,

dass sowohl der Pfeil der Montageplatte als auch der Pfeil auf der Rückseite des Wandsenders nach oben zeigen.

Alle 6 Klammern müssen gut einrasten. Dies ist auch durch ein „Click“-Geräusch hörbar.

CODIERUNG-Anlernen eines Funk-Empfängers (Abb. 3)

Zur Anpassung der Codierung lesen Sie bitte auch die Bedienungsanleitung Ihres selbstlernenden Funk-Empfängers. Bringen Sie den Funk-Wandsender in die Nähe des Funk-Empfängers.

1.) Bringen Sie den Funk-Empfänger in Lernbereitschaft.

2.) Durch senden des Ein-Signals am Wandsender leuchtet die LED grün und der Funk-Empfänger übernimmt die Codierung.

Löschen der Codierung

Zum Löschen der Codierung gehen sie wie oben 1.) und 2.) vor, jedoch wird nun das Aussignal gesendet.

Die LED leuchtet 2x Rot.

Einstellen der automatischen Abschaltzeit

Egal welche Zeit eingestellt wird, kann auch immer vorzeitig ausgeschaltet werden!

D

Bedienungsanleitung

ITW-801

ITW-802

Zur Einstellung drücken Sie 3s lang gleichzeitig die Ein- und Austaste!

Die LED blinkt grün!

Mit der Eintaste wird die Ausschaltzeit verlängert.

Mit der Austaste verringert.

Die grüne LED zeigt an:

0 - 1x leuchten der LED

5sek. - 2x

1min. - 3x

10min. - 4x

30min. - 5x

60min. - 6x

Durch erneutes 3s langes gleichzeitiges drücken der EIN- und Austaste, wird die Ausschaltzeit gespeichert. Durch schnelles blinken der LED wird dies bestätigt.

ITW-802: Jeder Kanal kann eine eigene Ausschaltzeit erhalten.

Somit können 2 Empfänger zu unterschiedlichen Zeiten ausschalten.

Aber auch ein Empfänger der beide Codes gelernt hat kann wahlweise eine kurze oder lange Ausschaltzeit erhalten. (z.B. Taste 1 = 10min., Taste 2 = 60min.)

Montage Abb.x

Einfache Befestigung der Montageplatte!

Selbst auf Glas, Holz, Tapeten oder Fliesen,...einfach zu montieren.

Doppelklebeband sowie Schrauben sind beigepackt.

Störungshinweis: Metallische Abschirmung vermeiden.

Betrieb

Einschalten: 1x Ein (oben) drücken. Die LED leuchtet kurz Grün.

Ausschalten: 1x Aus (unten) drücken. Die LED leuchtet 2x kurz Rot.

Dimmen:

1.) Der Dimmerlauf wird durch erneutes drücken des Ein-Signals ge- startet und bei gewünschter Helligkeit mit dem Ein-Signal gestoppt. Oder

2.) Durch Gedrückt halten der Ein (heller)- oder Aus-Taste (dunkler) wird solange gedimmt bis durch loslassen bei der gewünschten Helligkeit gestoppt wird.

D

Bedienungsanleitung

ITW-801

ITW-802

3.) Im eingeschaltenen sowie ausgeschaltenen Zustand wird durch schnell aufeinander folgendes 2maliges senden des Ein-Signals die maximale Helligkeit erreicht Durch 2x Senden des Aus-Signals wird die Mindesthelligkeit erreicht (z.B. Nachtlicht).

Die zuletzt verwendete Helligkeit bleibt bis zum erneuten Ein-Schalten gespeichert!

Beachten Sie, dass es bei älteren und neueren Modellen der Funk-Dimmerempfänger zu Abweichungen kommen kann.

So ist bei älteren Dimmertypen der Dimmerlauf durchgehend.

Bei neueren Modellen wird die Helligkeit jeweils am höchsten und niedrigsten Punkt gestoppt.

Ein synchroner Dimmerlauf mit mehreren Dimmerempfängern ist nicht gewährleistet.

Sicherheitshinweis

Batterien nicht einnehmen, Verbrennungsgefahr durch gefährliche Stoffe! Dieses Produkt enthält eine Knopfzellenbatterie. Wenn die Knopfzellenbatterie verschluckt wird, können schwere innere Verbrennungen innerhalb von gerade einmal 2 Stunden auftreten und zum Tode führen. Halte neue und gebrauchte Batterien von Kindern fern. Wenn das Batteriefach nicht sicher schließt, das Produkt nicht mehr benutzen und von Kindern fernhalten. Wenn Sie meinen, dass Batterien verschluckt wurden oder sich in irgendeinem Teil des Körpers befinden, suchen Sie sofort einen Arzt auf.

Die Konformitätserklärung finden Sie unter www.intertechno.at/CE

BG

0 - 1x allumage des LED

5s - 2x

1 min. - 3x

10 min. - 4x

30 min. - 5x

60 min. - 6x

CE Die Konformitätserklärungen finden Sie unter / Declaration of Conformity – www.intertechno.at/CE

Zugelassen für den Betrieb in allen Ländern der EU sowie der Schweiz und Norwegen • Hiermit erklärt intertechno, dass die Geräte ITW-801 und ITW-802 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU entspricht / Hereby, intertechno declares that these ITW-801 and ITW-802 are in compliance with the essential requirements and other relevant provisions of directive 2014/53/EU.

intertechno®

Funk-Technik GmbH seit 1970
