Typ produktu	Nadajnik radiowy ścienny 2-kanałowy
Model	ITW-802
Marka	Intertechno
Zasilanie	Bateria pastylkowa 3V CR2032
Żywotność baterii	Około 20 000 przełączeń (3 lata)
Wskaźnik niskiego poziomu baterii	Czerwona dioda LED migająca co 4 sekundy
Liczba kanałów	2
Główne funkcje	Przełączanie włącz/wyłącz, regulacja jasności, opóźnienie wyłączenia automatycznego
Kompatybilność	Odbiorniki radiowe z samodzielnym uczeniem Intertechno (adaptery, przełączniki podtynkowe)
Szacowany zasięg	Nieokreślony, unikać metalowych przeszkód
Montaż	Proste mocowanie za pomocą płyty montażowej, taśmy dwustronnej lub śrub
Materiał	Plastik
Konserwacja i czyszczenie	Czyścić suchą, miękką szmatką. Nie używać płynów
Bezpieczeństwo	Nie połykać baterii. Ryzyko oparzeń i śmierci. Przechowywać poza zasięgiem dzieci
Części zamienne	Bateria CR2032, płyta montażowa
Możliwość naprawy	Nienaprawialny (części niedostępne, tylko wymiana baterii)
Informacje ogólne	Deklaracja zgodności na www.intertechno.at/CE

Często zadawane pytania - ITW-802 Intertechno

Jak wymienić baterię w nadajniku ITW-802?

Zdejmij płytę montażową za pomocą śrubokręta. Włóż baterię CR2032 znakiem + do góry. Zamknij płytę, wyrównując strzałki i zatrzaskując 6 zaczepów (słyszalne kliknięcie).

Jak sparować (nauczyć) kod z odbiornikiem radiowym Intertechno?

Umieść nadajnik w pobliżu odbiornika. Ustaw odbiornik w trybie uczenia (patrz jego instrukcja). Naciśnij przycisk ON na nadajniku: dioda LED zaświeci się na zielono, a kod zostanie zapisany.

Jak usunąć kod?

Powtórz procedurę uczenia, ale wyślij sygnał OFF. Dioda LED mignie 2 razy na czerwono, potwierdzając usunięcie.

Jak ustawić opóźnienie automatycznego wyłączania?

Naciśnij jednocześnie przyciski ON i OFF przez 3 sekundy: dioda LED miga na zielono. Użyj ON, aby zwiększyć opóźnienie, OFF, aby je zmniejszyć. Aby zapisać, ponownie przytrzymaj ON i OFF przez 3 sekundy: dioda LED miga szybko. Dla ITW-802 każdy kanał może mieć własne opóźnienie.

Jak używać regulacji jasności?

Naciśnij ON, aby włączyć, a następnie ponownie ON, aby zatrzymać regulację na żądanym poziomie jasności. Możesz także przytrzymać ON (jaśniej) lub OFF (ciemniej). Aby uzyskać maksymalną jasność, naciśnij szybko dwa razy ON; dla minimalnej, dwa razy OFF. Ostatnia wartość pozostaje w pamięci.

Co zrobić, gdy dioda LED miga na czerwono co 4 sekundy?

Oznacza to, że bateria jest słaba. Wymień ją na nową baterię CR2032. Bateria wytrzymuje około 20 000 przełączeń (3 lata).

Czy można używać ITW-802 z żarówkami LED?

Tak, adaptery radiowe Intertechno są kompatybilne ze wszystkimi źródłami światła, w tym LED.

Jak zamontować nadajnik ścienny?

Przymocuj płytę montażową za pomocą dołączonej taśmy dwustronnej lub śrub. Następnie zatrzaśnij nadajnik na płycie, kierując strzałki do góry.

Jakie są ważne zasady bezpieczeństwa?

Nie połykać baterii (ryzyko śmiertelnych oparzeń wewnętrznych). Przechowywać baterie poza zasięgiem dzieci. Jeśli komora nie zamyka się prawidłowo, nie używać urządzenia. W przypadku połknięcia skonsultować się z lekarzem.

Gdzie znaleźć deklarację zgodności?

Deklaracja zgodności dostępna jest na stronie www.intertechno.at/CE

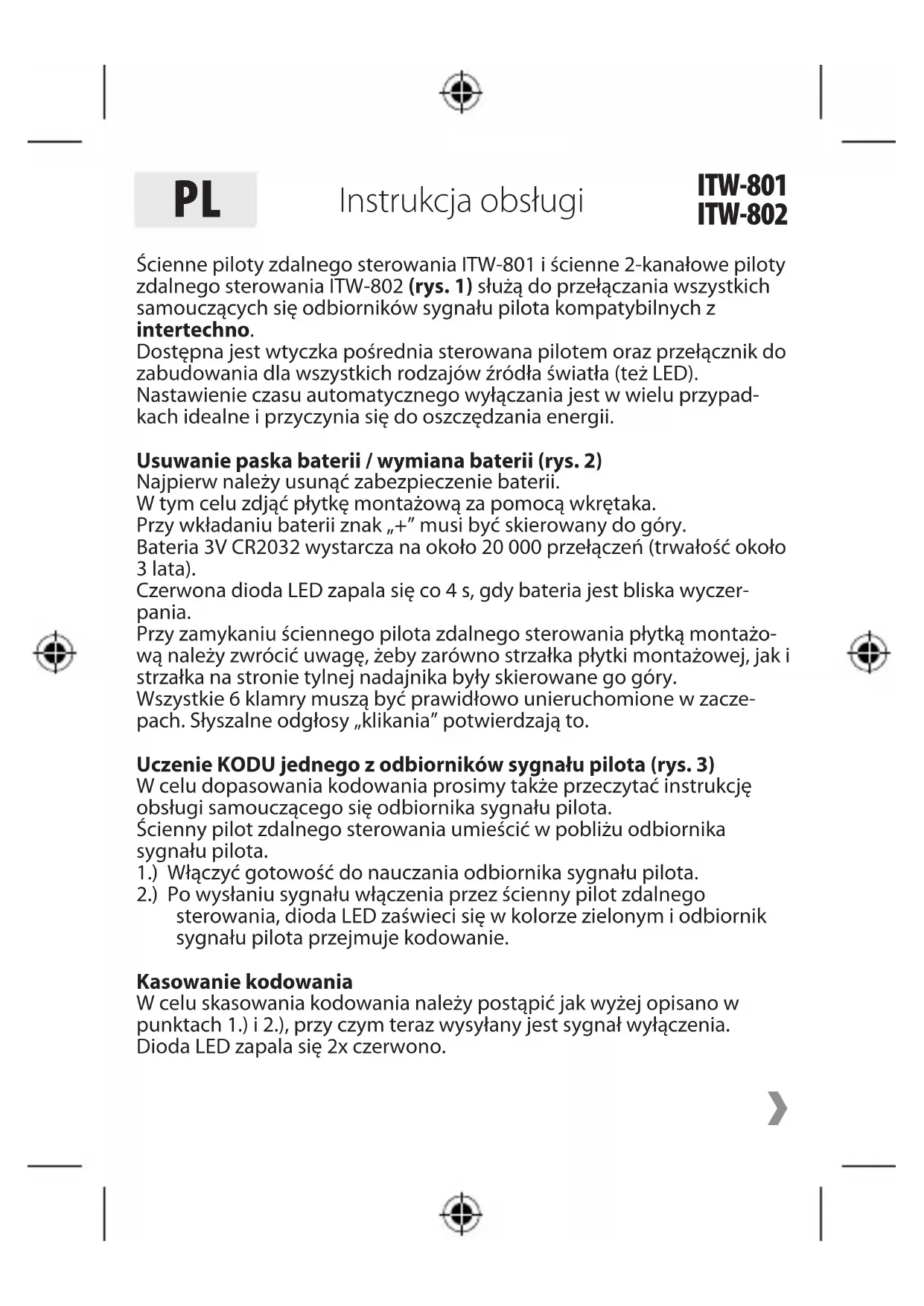

INSTRUKCJA OBSŁUGI ITW-802 Intertechno

PL Instrukcja obsługi

Ścienne piloty zdalnego sterowania ITW-801 i ścienne 2-kanałowe piloty zdalnego sterowania ITW-802 (rys. 1) służą do przełączania wszystkich samouczących się odbiorników sygnału pilota kompatybilnych z intertechno.

Dostępna jest wtyczka pośrednia sterowana pilotem oraz przełącznik do zabudowania dla wszystkich rodzajów źródła światła (też LED).

Nastawienie czasu automatycznego wyłączania jest w wielu przypadkach idealne i przyczynia się do oszczędzania energii.

Usuwanie paska baterii / wymiana baterii (rys. 2)

Najpierw należy usunąć zabezpieczenie baterii.

W tym celu zdjąć płytkę montażową za pomocą wkrętaka.

Przy wkładaniu baterii znak „+” musi być skierowany do góry.

Bateria 3V CR2032 wystarcza na około 20 000 przełączeń (trwałość około 3 lata).

Czerwona dioda LED zapala się co 4 s, gdy bateria jest bliska wyczerpania.

Przy zamykaniu ściennego pilota zdalnego sterowania płytką montażową należy zwrócić uwagę, żeby zarówno strzałka płytki montażowej, jak i strzałka na stronie tylnej nadajnika były skierowane go góry.

Wszystkie 6 klamry muszą być prawidłowo unieruchomione w zaczepach. Słyszalne odgłosy „klikania” potwierdzają to.

Uczenie KODU jednego z odbiorników sygnału pilota (rys. 3)

W celu dopasowania kodowania prosimy także przeczytać instrukcję obsługi samouczącego się odbiornika sygnału pilota.

Ścienny pilot zdalnego sterowania umieścić w pobliżu odbiornika sygnału pilota.

1.) Włączyć gotowość do nauczania odbiornika sygnału pilota.

2.) Po wysłaniu sygnału włączenia przez ścienny pilot zdalnego sterowania, dioda LED zaświeci się w kolorze zielonym i odbiornik sygnału pilota przejmuje kodowanie.

Kasowanie kodowania

W celu skasowania kodowania należy postąpić jak wyżej opisano w punktach 1.) i 2.), przy czym teraz wysyłany jest sygnał wyłączenia.

Dioda LED zapala się 2x czerwono.

PL

Instrukcja obsługi

ITW-801

ITW-802

Nastawienie czasu automatycznego wyłączania

Niezależnie od nastawionego czasu, zawsze można też wcześniej wyłączyć!

W celu nastawienia równocześnie wcisnąć obie strefy przycisku do włączenia i wyłączenia i przytrzymać je przez 3 s.

Dioda LED miga w kolorze zielonym!

Strefa przycisku do włączenia służy do wydłużenia czasu aż do automatycznego wyłączenia.

Strefa przycisku do wyłączenia skraca ten czas.

Zielona dioda LED wskazuje:

0 - 1x świecenie diody LED

5 s - 2x

1 min. - 3x

10 min. - 4x

30 min. - 5x

60 min. - 6x

Ponowne równoczesne wciśnięcie obu stref przycisku - czyli stref włączenia i wyłączenia - przez 3 s powoduje zaprogramowanie czasu wyłączenia. Szybkie miganie diody LED potwierdza to.

ITW-802: Każdy kanał może otrzymać własny czas wyłączenia.

Tym samym 2 odbiorniki mogą być wyłączane po upływie różnych czasów.

Ale także odbiornik znający obydwa kody może otrzymać do wyboru krótszy lub dłuższy czas wyłączenia. (np. przycisk 1 = 10 min., przycisk 2 = 60 min.)

Montaż

Łatwe przymocowanie płyty montażowej! Łatwy do zamontowania nawet na szybie, drewnie, tapecie lub płytkach ceramicznych.

Dwustronna taśma samoprzylepna oraz wkręty są dołączone w opakowaniu.

Wskazówka dotycząca zakłóceń: Unikać ekranowania metalowego.

Użytkowanie

Włączenie: 1x nacisnąć włącz (górna strefa przycisku). Dioda LED świeci się krótko zielono.

Wyłączenie: 1x nacisnąć wyłącz (dolna strefa przycisku). Dioda LED zaświeci się 2x krótko czerwono.

PL

Instrukcja obsługi

ITW-801

ITW-802

Ściemnianie:

1.) Przebieg ściemniania jest uruchamiany przez ponowne naciśnięcie strefy przycisku do włączenia i przy wymaganej jasności zatrzymywany przez sygnał włączenia.
Albo
2.) Przytrzymanie wciśniętej strefy przycisku do włączenia (jaśniej) lub strefy do wyłączenia (ciemniej) powoduje ściemnianie aż do momentu puszczenia przycisku przy wymaganej jasności.
3.) W stanie włączonym oraz wyłączonym szybkie 2-krotne wysłanie sygnału włączenia powoduje osiągnięcie maksymalnej jasności. Szybkie 2-krotne wysłanie sygnału wyłączenia powoduje osiągnięcie minimalnej nastawionej jasności (np. światło nocne).

Ostatnia zastosowana jasność pozostaje zaprogramowana aż do ponownego włączenia!

Przy tym należy pamiętać o tym, że mogą występować różnice między starszymi a nowszymi modelami odbiorników sygnału pilota z funkcją ściemniacza.

Przy starszych typach ściemniaczy przebieg funkcji jest ciągły. W przypadku nowszych modeli przebieg funkcji jest zatrzymywany w punkcie najjaśniejszym lub najciemniejszym. Synchroniczny przebieg funkcji ściemniania kilku odbiorników sygnału ściemniania nie jest zapewniony.

Przepisy bezpieczeństwa

Nie dopuścić do połknięcia baterii, niebezpieczeństwo oparzenia niebezpiecznymi substancjami!

Niniejszy produkt zawiera baterię guzikową. W razie połknięcia baterii guzikowej mogą wystąpić ciężkie oparzenia wewnętrzne w ciągu zale-dwie 2 godzin, których skutkiem może być śmierć. Nowe i wyczerpane baterie należy przechowywać w sposób niedostępny dla dzieci. Jeżeli zagłębienia na baterię nie da się poprawnie zamknąć, to nie używać dalej produktu i przechowywać go w sposób niedostępny dla dzieci. sW razie stwierdzenia, że baterie zostały połknięte albo znajdują się w jakiejś części ciała, należy natychmiast zwrócić się o pomoc lekarską.

Deklaracja zgodności WE jest do wglądu na stronie www.intertechno.at/CE
