Тип продукта	Настенный радиопередатчик 2-канальный
Модель	ITW-802
Бренд	Intertechno
Питание	Батарейка-таблетка 3V CR2032
Срок службы батарейки	Примерно 20 000 переключений (3 года)
Индикатор разряда батарейки	Мигающий красный светодиод каждые 4 секунды
Количество каналов	2
Основные функции	Включение/выключение, регулировка яркости, таймер автоотключения
Совместимость	Самообучаемые радиоприемники Intertechno (адаптеры, встраиваемые выключатели)
Оценочная дальность	Не указана, избегайте металлических экранов
Монтаж	Простое крепление с монтажной пластиной, двусторонним скотчем или винтами
Материал	Пластик
Уход и чистка	Протирать сухой мягкой тканью. Не использовать жидкости
Безопасность	Не глотать батарейки. Риск ожогов и смерти. Хранить в недоступном для детей месте
Запасные части	Батарейка CR2032, монтажная пластина
Ремонтопригодность	Не подлежит ремонту (запчасти недоступны, только замена батарейки)
Общая информация	Декларация соответствия на сайте www.intertechno.at/CE

Часто задаваемые вопросы - ITW-802 Intertechno

Как заменить батарейку в передатчике ITW-802?

Снимите монтажную пластину с помощью отвертки. Вставьте батарейку CR2032 знаком + вверх. Закройте пластину, совместив стрелки и защелкнув 6 зажимов (слышен щелчок).

Как сопоставить (обучить) код с радиоприемником Intertechno?

Поместите передатчик рядом с приемником. Включите приемник в режим обучения (смотрите его инструкцию). Нажмите кнопку ON на передатчике: светодиод загорится зеленым, и код будет сохранен.

Как удалить код?

Повторите процедуру обучения, но отправьте сигнал OFF. Светодиод мигнет 2 раза красным для подтверждения удаления.

Как настроить таймер автоотключения?

Одновременно удерживайте кнопки ON и OFF в течение 3 секунд: светодиод мигает зеленым. Используйте ON для увеличения времени, OFF для уменьшения. Для сохранения снова удерживайте ON и OFF 3 секунды: светодиод быстро мигает. Для ITW-802 каждый канал может иметь свое время.

Как использовать регулировку яркости?

Нажмите ON для включения, затем снова ON для остановки изменения на нужной яркости. Также можно удерживать ON (ярче) или OFF (темнее). Для макс. яркости дважды быстро нажмите ON; для мин. - дважды OFF. Последнее значение сохраняется в памяти.

Что делать, если светодиод мигает красным каждые 4 секунды?

Это указывает на разряд батарейки. Замените ее на новую CR2032. Батарейка служит примерно 20 000 переключений (3 года).

Можно ли использовать ITW-802 со светодиодными лампами?

Да, радиопередатчики Intertechno совместимы со всеми источниками света, включая светодиоды.

Как установить настенный передатчик?

Закрепите монтажную пластину с помощью прилагаемого двустороннего скотча или винтов. Затем защелкните передатчик на пластине, направив стрелки вверх.

Какие важные правила безопасности?

Не глотать батарейки (риск смертельных внутренних ожогов). Хранить батарейки в недоступном для детей месте. Если отсек не закрывается должным образом, не используйте устройство. При проглатывании обратитесь к врачу.

Где найти декларацию соответствия?

Декларация соответствия доступна на сайте www.intertechno.at/CE.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ITW-802 Intertechno

R Руководство по эксплуатации

RO Instructiuni de utilizare

S Bruksanvisning

SK Návod na obsluhu

Настройване на КОДИРАНЕТО на безжичен приемник (фиг. 3).

1.) Поставете безжичния приемник в режим готовност за настрой- ване.

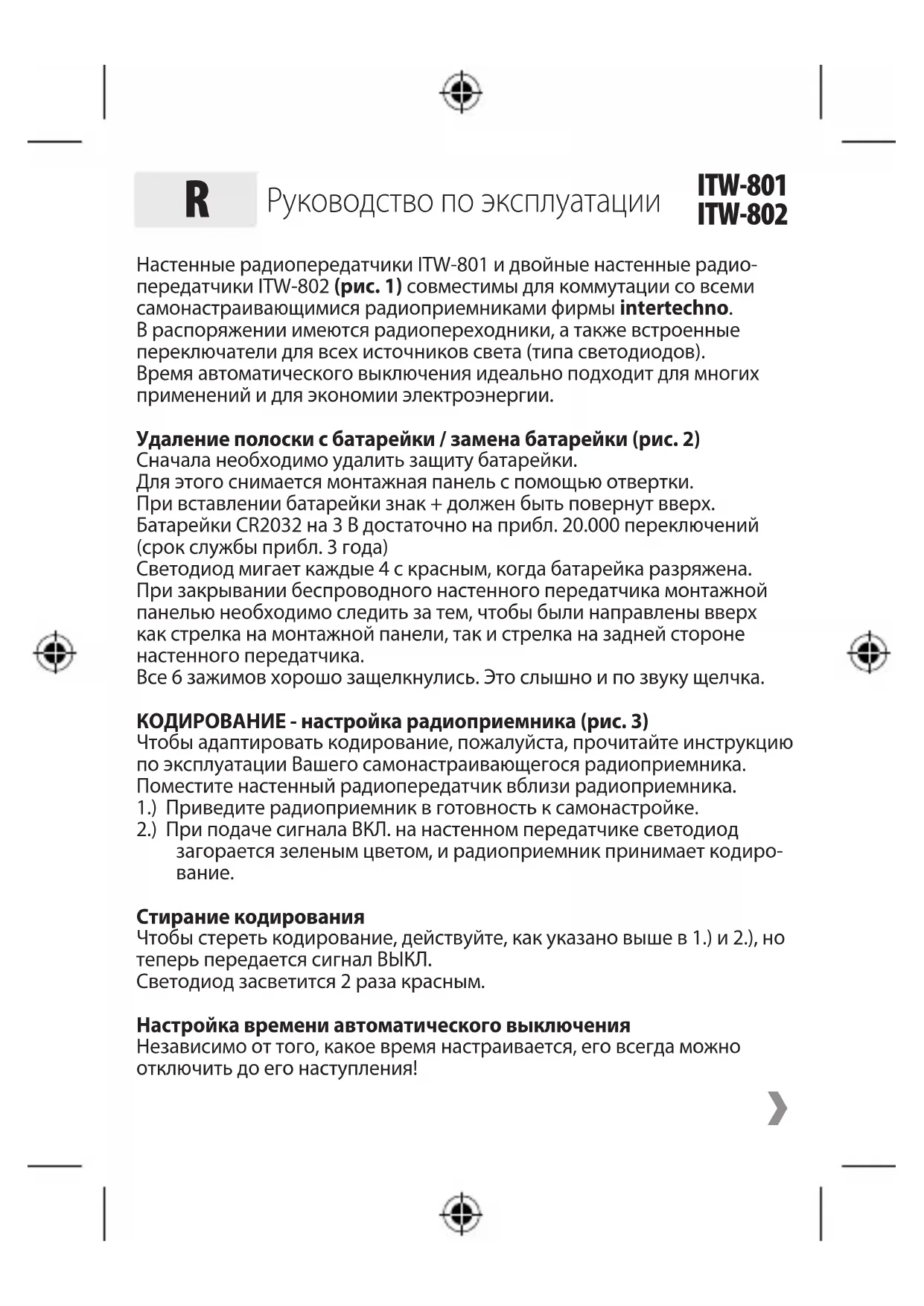

Руководство по эксплуатации

ITW-801

ITW-802

Настенные радиопередатчики ITW-801 и двойные настенные радиопередатчики ITW-802 (рис. 1) совместимы для коммутации со всеми самонастраивающимися радиоприемниками фирмы intertechno.

В распоряжении имеются радиопереходники, а также встроенные переключатели для всех источников света (типа светодиодов).

Время автоматического выключения идеально подходит для многих применений и для экономии электроэнергии.

Удаление полоски с батарейки / замена батарейки (рис. 2)

Сначала необходимо удалить защиту батарейки.

Для этого снимается монтажная панель с помощью отвертки.

При вставлении батарейки знак + должен быть повернут вверх.

Батарейки CR2032 на 3 В достаточно на прибл. 20.000 переключений (срок службы прибл. 3 года)

Светодиод мигает каждые 4 с красным, когда батарейка разряжена.

При закрывании беспроводного настенного передатчика монтажной панелью необходимо следить за тем, чтобы были направлены вверх как стрелка на монтажной панели, так и стрелка на задней стороне настенного передатчика.

Все 6 зажимов хорошо защелкнулись. Это слышно и по звуку щелчка.

КОДИРОВАНИЕ - настройка радиоприемника (рис. 3)

Чтобы адаптировать кодирование, пожалуйста, прочитайте инструкцию по эксплуатации Вашего самонастраивающегося радиоприемника.

Поместите настенный радиопередатчик вблизи радиоприемника.

1.) Приведите радиоприемник в готовность к самонастройке.

2.) При подаче сигнала ВКЛ. на настенном передатчике светодиод загорается зеленым цветом, и радиоприемник принимает кодирование.

Стирание кодирования

Чтобы стереть кодирование, действуйте, как указано выше в 1.) и 2.), но теперь передается сигнал ВЫКЛ.

Светодиод засветится 2 раза красным.

Настройка времени автоматического выключения

Независимо от того, какое время настраивается, его всегда можно отключить до его наступления!

R

Руководство по эксплуатации

ITW-801

ITW-802

Для настройки одновременно нажмите кнопку ВКЛ. и ВЫКЛ. на 3 с! Светодиод начнет мигать зеленым!

Нажатие кнопки ВКЛ. увеличивает время выключения.

С помощью кнопки ВЫКЛ. время выключения уменьшается.

Зеленый светодиод указывает:

0 – 1x загорается светодиод

5c - 2x

1 мин. - 3x

10 мин. - 4х

30 мин. - 5x

60 мин. - 6х

Время выключения сохраняется с помощью повторного одновременного нажатия кнопки ВКЛ. и ВЫКЛ. в течение 3 с. Это подтверждается быстрым миганием светодиода.

ITW-802: Каждый канал может иметь свое собственное время выключения.

Это означает, что 2 приемника могут выключаться в разное время.

Но и приемник, который настроен на оба кода, также может получить короткое или длинное время выключения. (например, кнопка 1 = 10 мин., кнопка 2 = 60 мин.)

Монтаж

Простое крепление монтажной панели!

Легко монтируется ... даже на стекло, древесину, обои или керамиче- скую плитку.

Двухсторонняя клейкая лента и винты имеются в упаковке.

Указание на помехи: Избегайте металлического экранирования.

Эксплуатация

Включение: 1х нажать ВКЛ. (вверху). Светодиод засветится на короткое время зеленым.

Выключение: 1х нажать ВЫКЛ. (внизу). Светодиод засветится 2х на короткое время красным.

Изменение яркости освещения:

1.) Работа диммера запускается повторным нажатием на сигнал ВКЛ. и при достижении желаемой яркости останавливается сигналом ВКЛ. Или

R

Руководство по эксплуатации

ITW-801

ITW-802

2.) При нажатии и удержании кнопки ВКЛ. (ярче) или ВЫКЛ. (темнее) регулировка яркости продолжается до тех пор, пока не будет остановлена на желаемой яркости путем ее отпускания.
3.) Во включенном и выключенном состоянии при двукратной подаче сигнала ВКЛ. включается максимальная яркость. В результате отправки 2х сигнала ВЫКЛ. достигается минимальная яркость (например, ночное освещение).

Последняя использованная яркость сохраняется до повторного включения!

Учитывайте, что у более старых и более новых моделей радиоприемников для изменения яркости освещения могут быть различия.

Так, в более старых диммерах изменение яркости освещения сквозное. В более новых моделях яркость останавливается соответственно при достижении самой высокой и самой низкой точки.

Синхронное изменение яркости освещения с несколькими приемника- ми для изменения яркости освещения не гарантируется.

Указание по технике безопасности

Не глотайте батарейки, опасность ожогов опасными веществами! Этот продукт содержит батарейку таблеточного типа. При проглатывании батарейки таблеточного типа могут возникнуть тяжелые внутренние ожоги в течение 2 часов и могут привести к смерти. Храните новые и использованные батарейки в недоступном для детей месте. Если батарейный отсек не закрывается надежно, прекратите использование продукта и держите его в месте, недоступном для детей. Если Вы считаете, что были проглочены батарейки или находятся в какой-либо части тела, немедленно обратитесь к врачу.

Заявление о соответствии стандартам ЕС Вы найдете на сайте www.intertechno.at/CE
