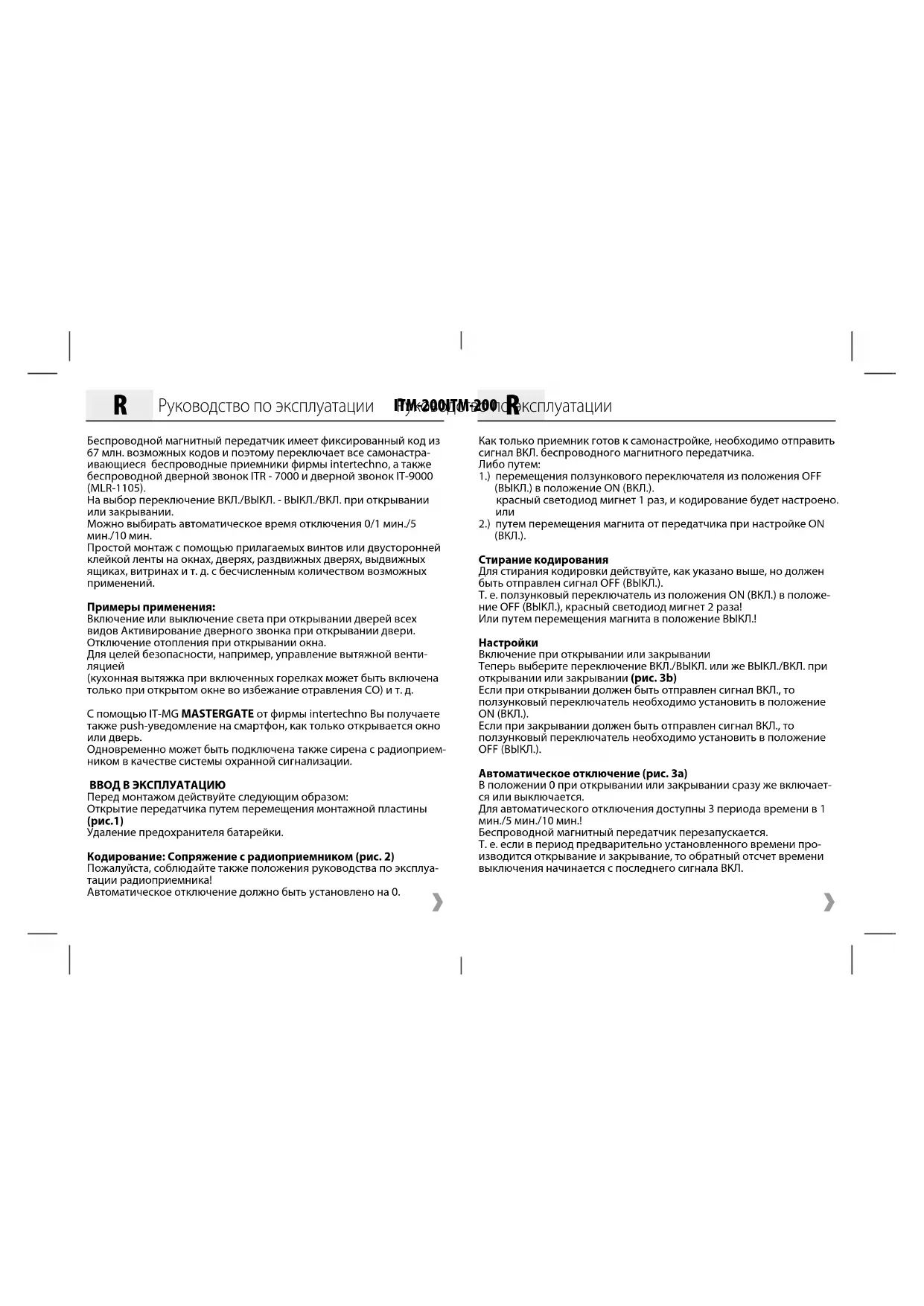

Руководство по эксплуатации

ITM-200ITM-200 R гуководно эксплуатации

Беспроводной магнитный передатчик имеет фиксированный код из 67 млн. возможных кодов и поэтому переключает все самонастраивающиеся беспроводные приемники фирмы intertechno, а также беспроводной дверной звонок ITR - 7000 и дверной звонок IT-9000 (MLR-1105).

На выбор переключение ВКЛ./ВЫКЛ. - ВЫКЛ./ВКЛ. при открывании или закрывании.

Можно выбирать автоматическое время отключения 0/1 мин./5 мин./10 мин.

Простой монтаж с помощью прилагаемых винтов или двусторонней клейкой ленты на окнах, дверях, раздвижных дверях, выдвижных ящиках, витринах и т. д. с бесчисленным количеством возможных применений.

Примеры применения:

Включение или выключение света при открывании дверей всех видов Активирование дверного звонка при открывании двери. Отключение отопления при открывании окна.

Для целей безопасности, например, управление вытяжной вентиляцией

(кухонная вытяжка при включенных горелках может быть включена только при открытом окне во избежание отравления CO) и т. д.

С помощью IT-MG MASTERGATE от фирмы intertechno Вы получаете также push-уведомление на смартфон, как только открывается окно или дверь.

Одновременно может быть подключена также сирена с радиоприемником в качестве системы охранной сигнализации.

ВВОД В ЭКСПЛУАТАЦИЮ

Перед монтажом действуйте следующим образом:

Открытие передатчика путем перемещения монтажной пластины (рис.1)

Удаление предохранителя батарейки.

Кодирование: Сопряжение с радиоприемником (рис. 2)

Пожалуйста, соблюдайте также положения руководства по эксплуатации радиоприемника!

Автоматическое отключение должно быть установлено на 0.

Как только приемник готов к самонастройке, необходимо отправить сигнал ВКЛ. беспроводного магнитного передатчика.

Либо путем:

1.) перемещения ползункового переключателя из положения OFF (ВЫКЛ.) в положение ON (ВКЛ.). красный светодиод мигнет 1 раз, и кодирование будет настроено. или

2.) путем перемещения магнита от передатчика при настройке ON (ВКЛ.).

Стирание кодирования

Для стирания кодировки действуйте, как указано выше, но должен быть отправлен сигнал OFF (ВЫКЛ.).

Т. е. ползунковый переключатель из положения ON (ВКЛ.) в положение OFF (ВЫКЛ.), красный светодиод мигнет 2 раза!

Или путем перемещения магнита в положение ВЫКЛ.!

Настройки

Включение при открывании или закрывании

Теперь выберите переключение ВКЛ./ВЫКЛ. или же ВЫКЛ./ВКЛ. при открывании или закрывании (рис. 3b)

Если при открывании должен быть отправлен сигнал ВКЛ., то ползунковый переключатель необходимо установить в положение ON (ВКЛ.).

Если при закрывании должен быть отправлен сигнал ВКЛ., то ползунковый переключатель необходимо установить в положение OFF (ВЫКЛ.).

Автоматическое отключение (рис. 3а)

В положении 0 при открывании или закрывании сразу же включается или выключается.

Для автоматического отключения доступны 3 периода времени в 1 мин./5 мин./10 мин.!

Беспроводной магнитный передатчик перезапускается.

Т. е. если в период предварительно установленного времени производится открывание и закрывание, то обратный отсчет времени выключения начинается с последнего сигнала ВКЛ.

Руководство по эксплуатации

ITM-200ITM-200RO

Необходимо проверить функционирование с радиоприемником, прежде чем передатчик монтировать на постоянно с помощью имеющихся в упаковке винтов или двусторонней клейкой ленты.

Для монтажа с помощью винтов заранее снимите монтажную пластину с передатчика и магнита и установите их в предусмотренные для этого места (рис. 4)

Чтобы не подвергать передатчик ненужным вибрациям или ударам, мы рекомендуем закрепить его на раме, а магнит прикрепить к подвижным частям (окна).

Расстояние между магнитом и передатчиком не должно превышать 5 мм.

Вновь надвинуть передатчик. Вновь надеть магнит.

Замена батарейки (рис. 5)

Красный светодиод мигает каждые 4 с, когда батарейка разряжена. Снять передатчик и вставить новую батарейку CR 1632 на 3 В!

Новая батарейка имеет срок службы в прибл. 20 000 переключений или 3 года!

Указание по технике безопасности:

БАТАРЕЙКА

Не глотайте батарейки, опасность ожогов опасными веществами! Этот продукт содержит батарейку таблеточного типа. При проглатывании батарейки таблеточного типа могут возникнуть тяжелые внутренние ожоги в течение 2 часов и могут привести к смерти. Храните новые и использованные батарейки в недоступном для детей месте.

Если батарейный отсек не закрывается надежно, прекратите использование продукта и держите его в месте, недоступном для детей.

Если Вы считаете, что были проглочены батарейки или находятся в какой-либо части тела, немедленно обратитесь к врачу.

Не для использования с диммерами.

Устанавливать только в сухих помещениях

Не устанавливать вблизи магнитных или электромагнитных полей

Следует избегать установки на металл, так как это уменьшает даль- ность действия.

Заявление о соответствии (CE) по адресу www.intertechno.at/CE
