KÄYTTÖOHJE ITM200 Intertechno

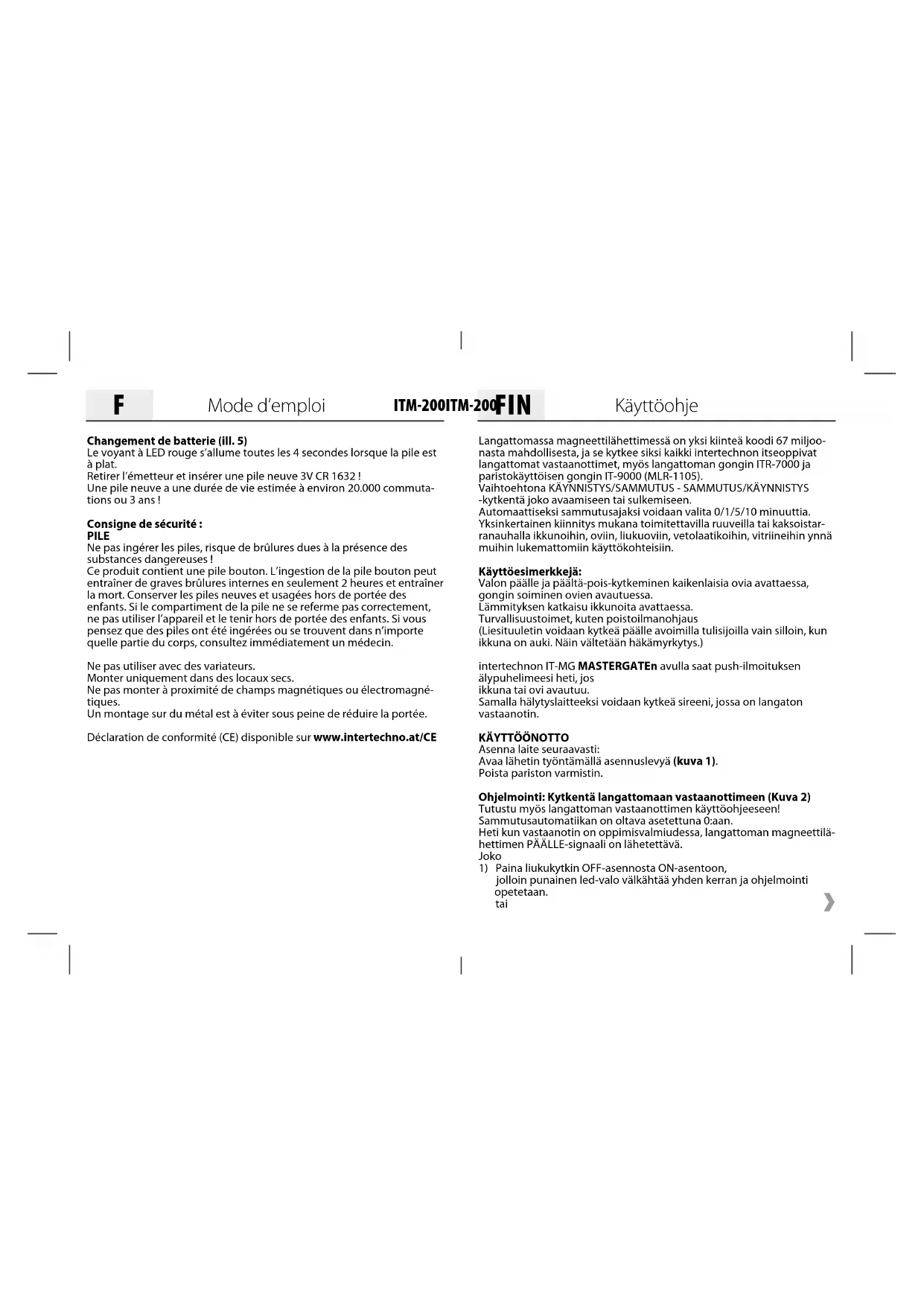

Mode d’emploi Langattomassa magneettilähettimessä on yksi kiinteä koodi 67 miljoo- nasta mahdollisesta, ja se kytkee siksi kaikki intertechnon itseoppivat langattomat vastaanottimet, myös langattoman gongin ITR-7000 ja paristokäyttöisen gongin IT-9000 (MLR-1105). Vaihtoehtona KÄYNNISTYS/SAMMUTUS - SAMMUTUS/KÄYNNISTYS -kytkentä joko avaamiseen tai sulkemiseen. Automaattiseksi sammutusajaksi voidaan valita 0/1/5/10 minuuttia. Yksinkertainen kiinnitys mukana toimitettavilla ruuveilla tai kaksoistar- ranauhalla ikkunoihin, oviin, liukuoviin, vetolaatikoihin, vitriineihin ynnä muihin lukemattomiin käyttökohteisiin. Käyttöesimerkkejä: Valon päälle ja päältä-pois-kytkeminen kaikenlaisia ovia avattaessa, gongin soiminen ovien avautuessa. Lämmityksen katkaisu ikkunoita avattaessa. Turvallisuustoimet, kuten poistoilmanohjaus (Liesituuletin voidaan kytkeä päälle avoimilla tulisijoilla vain silloin, kun ikkuna on auki. Näin vältetään häkämyrkytys.) intertechnon IT-MG MASTERGATEn avulla saat push-ilmoituksen älypuhelimeesi heti, jos ikkuna tai ovi avautuu. Samalla hälytyslaitteeksi voidaan kytkeä sireeni, jossa on langaton vastaanotin.

Asenna laite seuraavasti: Avaa lähetin työntämällä asennuslevyä (kuva 1). Poista pariston varmistin. Ohjelmointi: Kytkentä langattomaan vastaanottimeen (Kuva 2) Tutustu myös langattoman vastaanottimen käyttöohjeeseen! Sammutusautomatiikan on oltava asetettuna 0:aan. Heti kun vastaanotin on oppimisvalmiudessa, langattoman magneettilä- hettimen PÄÄLLE-signaali on lähetettävä. Joko

1) Paina liukukytkin OFF-asennosta ON-asentoon,

jolloin punainen led-valo välkähtää yhden kerran ja ohjelmointi opetetaan. tai FIN Käyttöohje

ITM-200 ITM-2002) työnnä lähettimen magneetti asentoon ON. Ohjelmoinnin poisto Poista ohjelmointi yllä kuvatulla tavalla, mutta lähetä POIS PÄÄLTÄ -signaali. Tällöin liukukytkin on siirrettävä ON-asennosta OFF-asentoon ja punai- nen led-valo vilkkuu kaksi kertaa! Tai työnnä magneetti asentoon POIS PÄÄLTÄ. Asetukset Päällekytkentä avattaessa tai suljettaessa Valitse nyt joko PÄÄLLE/POIS- tai POIS/PÄÄLLE-kytkentä avattaessa tai suljettaessa (kuva 3b) Jos avattaessa on lähetettävä PÄÄLLE-signaali, liukukytkin on asetettava ON-asentoon. Jos suljettaessa on lähetettävä PÄÄLLE-signaali, liukukytkin on asetettava OFF-asentoon. Sammutusautomatiikka (kuva 3a) Asennossa 0 tapahtuu välittömästi päälle- tai päältä-pois-kytkentä avattaessa tai suljettaessa. Sammutusautomatiikkaan on käytettävissä kolme eri aikaa: 1/5/10 minuuttia. Langaton magneettilähetin laukeaa jälkikäteen. Tämä tarkoittaa, kun esiasetetun ajan aikana avataan ja suljetaan, sam- mutusajan lähtölaskenta alkaa viimeisimmästä PÄÄLLE-signaalista. Asennus Langattoman vastaanottimen kanssa tapahtuva toiminta on tarkastet- tava ennen kuin lähetin asennetaan kiinteästi mukana toimitettavilla ruuveilla tai kaksoistarranauhalla. Jos käytät asennukseen ruuveja, ota lähettimen ja magneettien asennus- levy ensin pois ja asenna se sitä varten tarkoitettuun kohtaan (kuva 4) Suosittelemme asentamaan lähettimen kehyksiin, jotta se ei altistu turhalle tärinälle tai liikkeelle. Magneetti asennetaan liikkuviin osiin (ikkunaan). Magneetin ja lähettimen välinen etäisyys ei saa olla yli 5 mm. Työnnä lähetin takaisin. Aseta magneetit takaisin paikoilleen. Pariston vaihto (kuva 5) Punainen led-valo vilkkuu neljän sekunnin välein, kun paristo on lähes tyhjä. Poista lähetin ja asenna uusi 3 voltin CR 1632 -paristo! Uusi paristo kestää noin 20 000 kytkentää tai kolme vuotta! Turvallisuusohje: PARISTO Älä nielaise paristoja. Vaarallisten aineiden aiheuttama palovaara! Tämä tuote sisältää nappipariston. Jos nappiparisto joutuu ihmisen elimistöön, vain kahden tunnin sisällä voi tulla vakavia sisäisiä palovam- moja, jotka johtavat kuolemaan. Pidä uudet ja käytetyt pariston poissa lasten ulottuvilta. Jos paristolokero ei sulkeudu hyvin, tuotetta ei voida enää käyttää, ja se on pidettävä poissa lasten ulottuvilta. Jos epäilet, että joku on nielaissut pariston tai paristo on joutunut jonnekin elimistöön, käänny heti lääkärin puoleen. Ei käytettäväksi himmentimelle. Asenna vain kuiviin tiloihin. Älä asenna lähelle magneettikenttiä tai sähkömagneettisia kenttiä. Vältä metallin päälle asentamista, sillä silloin kantama lyhenee. Vaatimustenmukaisuusvakuutus (CE) on saatavana osoitteessa www.intertechno.at/CE FIN Käyttöohje FIN Käyttöohje
