KULLANIM KILAVUZU ITM200 Intertechno

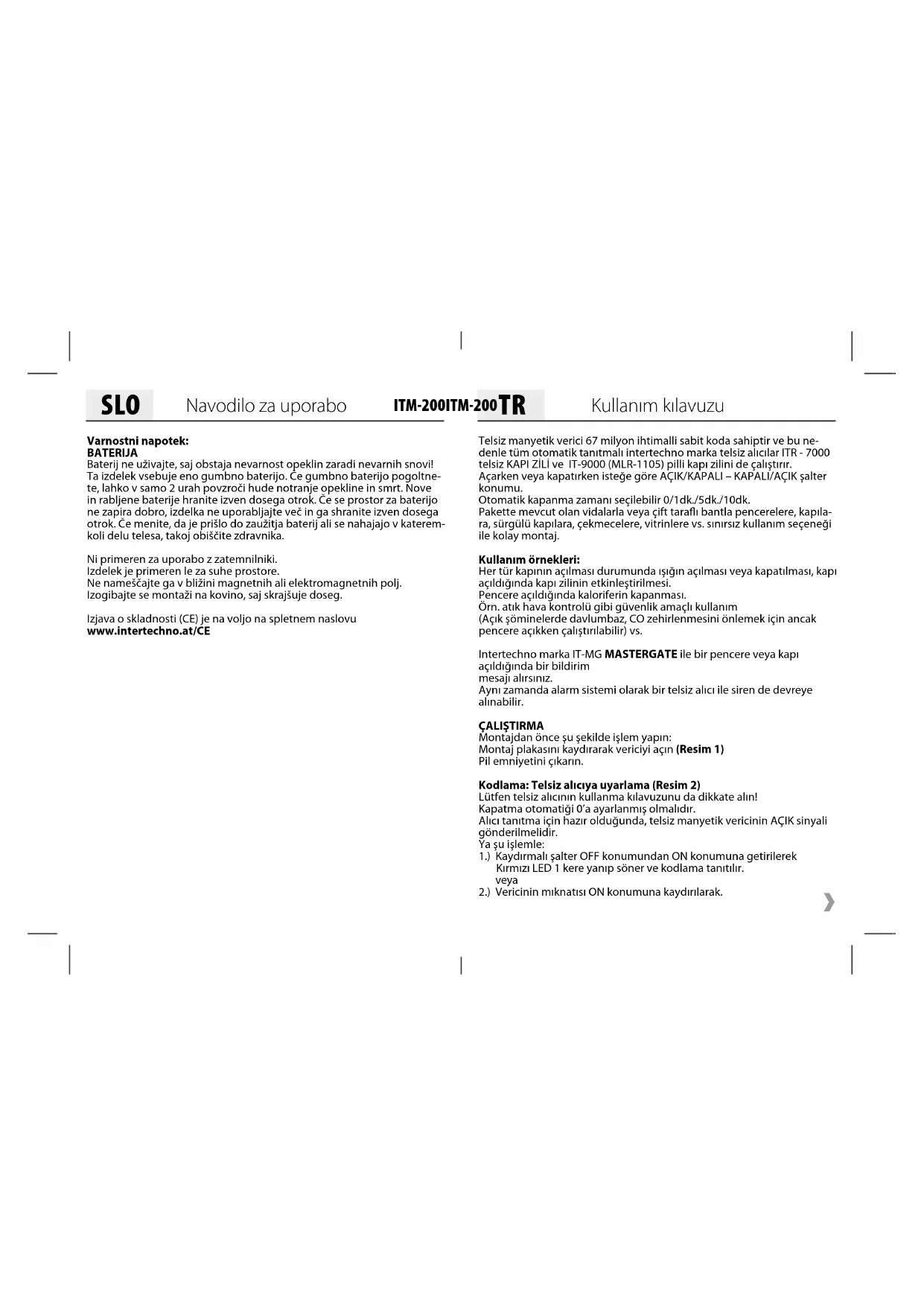

Telsiz manyetik verici 67 milyon ihtimalli sabit koda sahiptir ve bu ne- denle tüm otomatik tanıtmalı intertechno marka telsiz alıcılar ITR - 7000 telsiz KAPI ZİLİ ve IT-9000 (MLR-1105) pilli kapı zilini de çalıştırır. Açarken veya kapatırken isteğe göre AÇIK/KAPALI – KAPALI/AÇIK şalter konumu. Otomatik kapanma zamanı seçilebilir 0/1dk./5dk./10dk. Pakette mevcut olan vidalarla veya çift taraflı bantla pencerelere, kapıla- ra, sürgülü kapılara, çekmecelere, vitrinlere vs. sınırsız kullanım seçeneği ile kolay montaj. Kullanım örnekleri: Her tür kapının açılması durumunda ışığın açılması veya kapatılması, kapı açıldığında kapı zilinin etkinleştirilmesi. Pencere açıldığında kaloriferin kapanması. Örn. atık hava kontrolü gibi güvenlik amaçlı kullanım (Açık şöminelerde davlumbaz, CO zehirlenmesini önlemek için ancak pencere açıkken çalıştırılabilir) vs. Intertechno marka IT-MG MASTERGATE ile bir pencere veya kapı açıldığında bir bildirim mesajı alırsınız. Aynı zamanda alarm sistemi olarak bir telsiz alıcı ile siren de devreye alınabilir. ÇALIŞTIRMA Montajdan önce şu şekilde işlem yapın: Montaj plakasını kaydırarak vericiyi açın (Resim 1) Pil emniyetini çıkarın. Kodlama: Telsiz alıcıya uyarlama (Resim 2) Lütfen telsiz alıcının kullanma kılavuzunu da dikkate alın! Kapatma otomatiği 0’a ayarlanmış olmalıdır. Alıcı tanıtma için hazır olduğunda, telsiz manyetik vericinin AÇIK sinyali gönderilmelidir. Ya şu işlemle: 1.) Kaydırmalı şalter OFF konumundan ON konumuna getirilerek Kırmızı LED 1 kere yanıp söner ve kodlama tanıtılır. veya 2.) Vericinin mıknatısı ON konumuna kaydırılarak.

ITM-200 ITM-200Kullanım kılavuzu

Pil değiştirme (Resim 5) Pil boşaldığında her 4 saniyede bir kırmızı LED yanar. Vericiyi alın ve yeni 3V CR 1632 pil takın! Yeni pilin ömrü yaklaşık 20 000 devreleme veya 3 yıldır! Güvenlik uyarısı: PİL Pilleri ağzınıza sokmayın, tehlikeli maddeler nedeniyle yanma tehlikesi! Bu ürün bir düğme pil içermektedir. Düğme pilin yutulması durumunda 2 saat içerisinde ağır dahili yanıklar meydana gelebilir ve ölüme neden olabilir. Yeni ve kullanılmış pilleri çocuklardan uzak tutun. Pil gözü emni- yetli bir şekilde kapatılmıyorsa, ürünü artık kullanmayın ve çocuklardan uzak tutun. Pillerin yutulduğunu veya vücudun herhangi bir uzvunda bulunduğunu düşünüyorsanız, hemen doktora danışın. Karartıcı için kullanılmaz. Sadece kuru mekanlarda monte edin Manyetik veya elektromanyetik alanların yakınında monte etmeyin Erişim mesafesini kısaltacağından metal üzerine monte etmekten kaçının. Uygunluk beyânının (CE) adresi: www.intertechno.at/CE Kullanım kılavuzu

Kodlamanın silinmesi Kodlamayı silmek için yukarıda belirtilen işlemleri uygulayın, ancak KAPALI sinyali gönderilmelidir. Yani kaydırmalı şalteri ON’dan OFF’a getirin, kırmızı LED 2 kere yanıp söner! Ya da mıknatısı kaydırarak KAPALI konumuna getirin! Ayarlar Açma veya kapama sırasında çalıştırma Artık açarken veya kapatırken AÇIK/KAPALI veya KAPALI/AÇIK şalter konumu arasında seçim yapın (Resim 3b) Açarken AÇIK sinyali gönderilecekse, kaydırmalı şalter ON konumuna getirilmelidir. Kapatırken açık sinyali gönderilecekse, kaydırmalı şalter OFF konumuna getirilmelidir. Kapatma otomatiği (Resim 3a) 0 konumundayken açma veya kapatma sırasında hemen çalıştırılır veya kapatılır. Kapatma otomatiği için 1dk./5dk./10dk.’lık 3 süre mevcuttur! Telsiz manyetik verici sonradan tetikler. Yani önceden ayarlanan süre içerisinde açıldığında ve kapandığında, son açık sinyalinden itibaren kapanma zamanının geriye sayımı başlar. Montaj Verici, pakette bulunan vidalarla veya çift taraflı bantlarla sabit olarak montajı yapılmadan önce telsiz alıcıyla işlevi kontrol edilmelidir. Vidalarla montaj için vericilerdeki ve mıknatıslardaki montaj plakasını önceden çıkarın ve bunları bunun için öngörülen yerlere monte edin (Resim 4) Vericiyi gereksiz titreşimlere veya sarsıntılara maruz bırakmamak için ve- ricinin kasaya ve mıknatısın hareketli parçalara (pencere) sabitlenmesini tavsiye ediyoruz. Mıknatıs ve verici arasındaki mesafe 5 mm’yi aşmamalıdır. Vericileri tekrar üzerine sürün. Mıknatısları tekrar üzerine yerleştirin.
