Ürün Tipi	Tüp motorlar için radyo alıcısı (pergole, panjur, tente)
Marka	Intertechno
Model	ITL-510
Besleme	230 V AC
Hafıza Sayısı	32 (FIFO)
Radyo Frekansı	433 MHz
Menzil	Açık alanda 30 m'ye kadar
Boyutlar (U x G x Y)	45 x 45 x 25 mm
Ağırlık	50 g
Koruma Sınıfı	IP20 (iç mekan kullanımı)
Ana Fonksiyonlar	Yukarı/aşağı komut, durdurma, senaryolar, motor kalibrasyonu, otomatik öğrenme, kod silme
Kurulum	Yetkili elektrikçi tarafından, gömme kutuya montaj
Bağlantı	Şemaya göre (şek. 3a/3b/3c), akımı kesin
Verici Öğrenme	L tuşuna basın, ardından vericiden sinyal gönderin
Bireysel Kod Silme	L'ye ardından vericinin ▼ tuşuna basın
Tüm Kodları Silme	L'yi 6 sn basılı tutun, bırakın, kısa süreliğine tekrar basın
Motor Kalibrasyonu	ITS-510 vericisi (SET düğmesi) veya başka bir verici ile
Senaryo Değiştirme	2 senaryoya kadar, senaryo tuşuna uzun basarak kaydetme
Bakım ve Temizlik	Kuru bir bezle temizleyin, çözücü kullanmayın
Güvenlik	Elektrikçi tarafından kurulum, elektrik standartlarına uyun
Yedek Parçalar ve Onarılabilirlik	Parçalar mevcut değil, cihaz kullanıcı tarafından onarılamaz

Sık sorulan sorular - ITL-510 Intertechno

ITL-510 nasıl kurulur?

Kurulum yetkili bir elektrikçi tarafından yapılmalıdır. Sigortayı kesin, ardından bağlantıları şekil 3a/3b/3c'ye göre yapın. Modülü, gerekirse sabitleme ayaklarını kırarak gömme kutuya monte edin.

ITL-510 ile bir verici nasıl eşleştirilir?

Akımı tekrar verdikten sonra, ince bir cisimle öğrenme tuşuna (L) kısa süreliğine basın. LED yanıp söner. Ardından hemen vericinin ▲ tuşuna (ör: ITS-510) basın. LED hızlıca yanıp sönerek onaylar. Kodlama tamamlanmıştır.

Kaç adet verici programlanabilir?

32 farklı koda (verici) kadar hafızaya alınabilir. Hafıza FIFO prensibiyle çalışır: 32'den fazla kod girildiğinde en eskisi silinir.

Tek bir verici kodu nasıl silinir?

Öğrenme işlemi gibi yapın, ancak ▲ yerine ▼ (aşağı) tuşuna basın veya çıkış sinyali gönderin. Kod silinecektir.

Kayıtlı tüm kodlar nasıl silinir?

Öğrenme tuşunu (L) LED hızlıca yanıp sönene kadar yaklaşık 6 saniye basılı tutun. Bırakın ve L'ye kısa süreliğine tekrar basın. LED hızlıca yanıp sönerek onaylar. Vericilere gerek yoktur.

Motor nasıl kalibre edilir (açık/kapalı limit noktaları)?

ITS-510 vericisi ile SET düğmesine 3 saniye basın (her iki LED yanıp söner). Panjuru kapatmak için ▼, açmak için ▲ kullanın. Her uçta ilgili tuşa tekrar basın. SET'e tekrar 3 saniye basarak bitirin.

ITL-510 bir akıllı telefonla kontrol edilebilir mi?

Evet, bir Intertechno Smarthome merkezi veya senaryo vericisi aracılığıyla. Ara konumları tanımlamak için motor kalibrasyonu gereklidir (ör: %30 kapalı).

ITL-510 ile bir senaryo nasıl oluşturulur?

ITS-510 vericisi ile ▲/▼ kullanarak panjuru istenen konuma getirin. Ardından Senaryo 1 veya 2 tuşuna 3 saniye basın. LED kaydı onaylamak için yanıp söner.

Kurulumdan sonra LED yanmazsa ne yapmalı?

Sigortanın açık olduğundan ve modülün doğru beslendiğinden emin olun. Sorun devam ederse bir elektrikçi çağırın. LED normalde güç verildikten 10 saniye sonra yanar.

Elektrik kesintisi durumunda ITL-510 ayarları korur mu?

Evet, kodlama ve senaryolar elektrik kesintisinden sonra bile kayıtlı kalır. Hafıza kalıcıdır.

KULLANIM KILAVUZU ITL-510 Intertechno

TR Kullanma kılavuzu

1

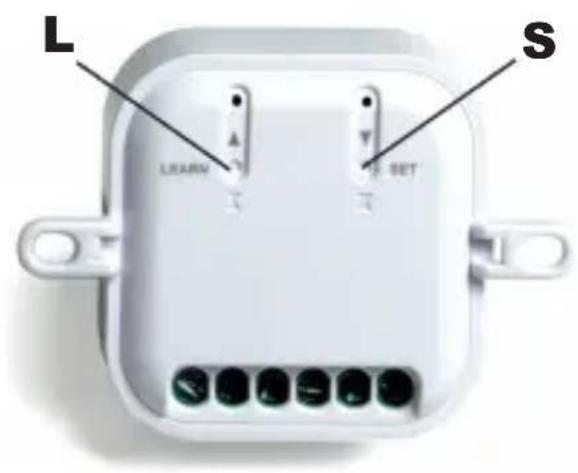

ITL-510 (Resim 1) tüm tüp motorların devreye alınması ve bununla birlikte jaluzilerin, panjurların, güneşliklerin, tentelerin vs. kumandası için uygundur.

• 32 kayıt yeri, ilk giren-ilk çıkar kaydetme.
• Entegre motor kalibrasyon ayarı.
• Sahne durum belleği, arzuladığınız atmosferi yaratın.

Tüm tanıtılan vericiler ve intertechno marka tüm sahne devreye alma vericileri kullanılabilir.

Çok sayıda el ve duvar vericisi ile panjur vericisi ITS-510 mevcuttur. Telsiz kararticılı duvar vericisi ITDW-854 de ayar çarkıyla panjuru açabilir veya kapatabilir!!

Montaj (sadece ruhsatlı bir elektrikçi tarafından yapılmalıdır):

Telsiz panjur şalterini bir kutuya monte etmek için yerden tasarruf amacıyla sabitleme kulakları kolayca kırılabilir. (Resim 2)

1.) Sigortayı kapatın.
2.) Bağlantıları Resim 3a/3b/3c uyarınca gerçekleştirin.

Kodlama (Resim 4) Vericilerin ve alicıların tanıtılması

3.) Sigortayı tekrar açın.
LED 10 saniye boyunca yanar ve böylelikle işletme hazır olduğunu gösterir.

4.) Modüldeki tanıtma başlığına (L) ince bir uçla (örn. ataş, dolma kalem) kısa süreliğine bastırın. LED yanıp söner.

5.) Hemen verici ITS-510'da ▲ tuşuna basın! Tüm diğer vericilerle açık sinyali gönderilir. Bunun için ilgili kullanma kılavuzuna da bakın.

IT-R

Kullanma kılavuzu

LED, onaylama için hızlı yanıp söner.

Böylelikle kodlama işlemi tamamlanmıştır.

12 saniye içerisinde sinyal gönderilmezse, tanıtma işlemi otomatik olarak sonlandırılır.

Toplamda 32 farklı kod veya tanıtılan verici (harf veya karakter kodlaması değil) tanıtılabilir.

32'den fazla kod girildiğinde her defasında ilki silinir.

Kodlar, elektrik kesilse de hafızada kalır.

Birden çok telsiz alıcı kullanıldığında münferit veya grup halinde devreye alma gibi birçok devreye alma imkânı ortaya çıkar.

Ayrıca ITL-510 sahne devreye alma için bir belleğe sahiptir.

Her bir kodun silinmesi

4) ve 5) altında belirtilenleri uygulayın, ancak "Yukarı" ▲ yerine "Aşağı" tuşuna ▼ basın veya kapalı sinyali gönderin.

Tüm kodların silinmesi

LED hızlı yanıp sönmeye başlayana kadar tanıtma düğmesine (L) yaklaşık 6 saniye basın.

Kısa süreliğine bırakın ve bir kere daha kısa süreliğine tanıtma başlığına (L) basın.

LED, silme işlemini onaylamak için hızlı yanıp söner.

Bunda vericilere ihtiyaç bulunmamaktadır.

Açma ve kapama

ITS-510 ile

1.) Ok tuşlarına ▲/▼ bir kere basıldığında panjur harekete geçer. Aynı ok tuşuna yeniden basıldığında hareket durur.

2.) Ok tuşu basılı tutulup istenilen konuma geldiğinde bırakılınca da durdurulabilir.

IT-R

Kullanma kılavuzu

Tüm diğer el veya duvar vericileriyle açık ve kapalı sinyaliyle yöne kumanda edilir ve yeniden basıldığında durdurulur.

Motor kalibrasyonu

Açık ve kapalı sabitleme noktasının tespit edilmesini sağlar.

Bu sayede akıllı telefonla bir intertechno Smarthome merkezi üzerinden veya bir sahne vericisiyle kısmen açık bir durum da tespit edilebilir (örn. %30 kapalı).

ITS-510 ile ayar (Resim 5)

1.) SET düğmesine 3 saniye boyunca basın. Her iki LED yanıp söner.
2.) “▼” tuşuna basıldığında panjur kapanır.
Kapanır kapanmaz “▼” tuşuna yeniden basılır.
3.) Artık "▲" tuşuna basılmalıdır.
Açık konuma ulaşıldığında “▲” tuşuna yeniden basılır.
4.) İşlemi tamamlamak için SET düğmesine tekrar 3 saniyeliğine basılır ve onaylamak için her iki LED yanıp söner ve kalibrasyon tama-mlanmıştır.

Tüm diğer vericilerle açma ve kapama işlemi için açık ve kapalı sinyaliyle kalibrasyon işlemi gerçekleştirilir.

30 saniye sonra sinyal gönderilmediğinde telsiz alıcı kalibrasyon modundan çıkar.

Sahne devreye alma

Birden çok telsiz alıcı tek tuşa basılarak bunun için seçilen şalter konumuna getirilebilir.

Bu, sahne devreye almaya uygun olan diğer telsiz alicılarla mümkündür.

Örn.: Panjur KAPALI / Tavan lambası KARARTILMIŞ / Fan AÇIK / Lambader KAPALI!

Ancak birden fazla ITL-510 da belirli bir sahneye devrelenebilir.

Örn. 1X kapalı, 1x açık ve 1x %30 kapalı.

ITS-510 ile sahne devreye alma (Resim 6)

Ok tuşlarına basılarak panjur istenilen konuma getirilir.

Sahne 1 veya 2 tuşuna 3 saniye boyunca basılarak sahne kaydedilir ve LED, onaylama için yanıp söner.

Diğer vericilerin sadece tanıtılması gerekir ve sahneleri otomatik olarak devralır.

Sahne devreye alma için ilgili sahne devreye alma vericilerinin kullanım kılavuzu dikkate alınmalıdır (örn. ITF-100, ITKL-30, ITWT-800).

Uygunluk beyanını www.intertechno.at/CE internet adresinden görebilirsiniz.
