BEDIENUNGSANLEITUNG ITL-510 Intertechno

Funk Jalousien- und Rollladensteuerung Empfänger

ITL-510

D Bedienungsanleitung

5

3 sec die SET-Taste drücken
3 sec die SET-Taste drücken

6

Der ITL-510 (Abb. 1) ist zur Schaltung von allen Rohrmotoren und damit zur Steuerung von Jalousien, Rollladen, Sonnenrollos, Markisen etc. geeignet.

• 32 Speicher, First-In-First-Out-Speicherung.
- Integrierte Motorkalibrierungseinstellung.
- Szenenstatusspeicher, schaffen Sie Ihre gewünschte Atmosphäre.

Alle lehrenden Sender

und alle Sender für die Szenenschaltung von intertechno können verwendet werden

Eine Vielzahl von Hand- und Wandsendern sowie der Rollladensender ITS-510 stehen zur Verfügung.

Auch der Funk-Dimmer-Wandsender ITDW-854 kann mit dem Drehrad den Rollladen öffnen oder schließen!!

Montage (nur durch einen konzessionierten Elektriker):

Um den Funk-Rollladenschalter in einer Dose einzubauen können zur Platzersparnis die Befestigungslaschen einfach abgebrochen werden. (Abb. 2)

1.) Sicherung ausschalten.
2.) Die Anschlüsse sind gemäß Abb. 3a/3b/3c durchzuführen.

Codierung (Abb. 4) Anlernen von Sender und Empfänger

3.) Sicherung wieder einschalten. Die LED leuchtet für 10 Sekunden lang und zeigt somit eine Betriebsbereitschaft an.

4.) Lernknopf (L) am Modul mit einem feinen Stift (z.B. Büroklammer, Kugelschreiber) kurz drücken. Die LED blinkt.

5.) Sofort am Sender ITS-510 die ▲-Taste drücken! Mit allen anderen Sendern wird das Ein-Signal gesendet. Siehe dazu auch die jeweilige Bedienungsanleitung. Die LED blinkt schnell zur Bestätigung. Damit ist die Codierung abgeschlossen.

ITD10

Bedienungsanleitung

Wird innerhalb von 12 Sekunden kein Signal gesendet, so wird der Lernprozess automatisch beendet.

Es können insgesamt 32 verschiedene Codes bzw. lehrende Sender (keine Buchstaben- und Zahlencodierung) angelernt werden.

Werden mehr als 32 Codes eingegeben, so wird jeweils der Erste gelöscht.

Die Codierung bleibt auch nach einem Stromausfall gespeichert.

Bei Verwendung von mehreren Funkempfängern ergeben sich dadurch viele Schaltmöglichkeiten wie Einzel und Gruppenschaltungen.

Zusätzlich besitzt der ITL-510 einen Speicher für die Szenenschaltung.

Einzelne Codes löschen

Wie unter 4.) und 5.) vorgehen,

jedoch anstelle der „Rauf-“ die „Runter“-Taste▼ drücken bzw. das Aussignal senden.

Alle Codes löschen

Lernknopf (L) ca. 6 sec. drücken, die LED beginnt schnell zu blinken.

Kurz loslassen und noch einmal kurz den Lernknopf (L) drücken, Die LED blinkt schnell zur Bestätigung des Löschvorganges.

Sender werden dazu nicht benötigt.

Öffnen und Schließen

Mit ITS-510

1.) Durch einmaliges Drücken der Pfeiltasten ▲/▼läuft der Roll-laden an. Durch nochmaliges Drücken derselben Pfeiltaste wird der Lauf gestoppt.

2.) Auch kann die Pfeiltaste gedrückt gehalten werden und bei gewünschter Position durch Loslassen gestoppt werden.

ITD10

Bedienungsanleitung

Mit allen anderen Hand- oder Wandsendern wird mit dem Ein- und Aussignal die Richtung gesteuert und durch nochmaliges drücken gestoppt.

Motor Kalibrierung

Dient zur Festlegung des geöffneten und geschlossenen Fixpunkts. Dadurch kann mit dem Smartphone über eine intertechno Smarthome-Zentrale oder einem Szenensender auch ein teilweise geöffneter Zustand festgelegt werden (z.B. zu 30% geschlossen).

Einstellung mit ITS-510 (Abb. 5)

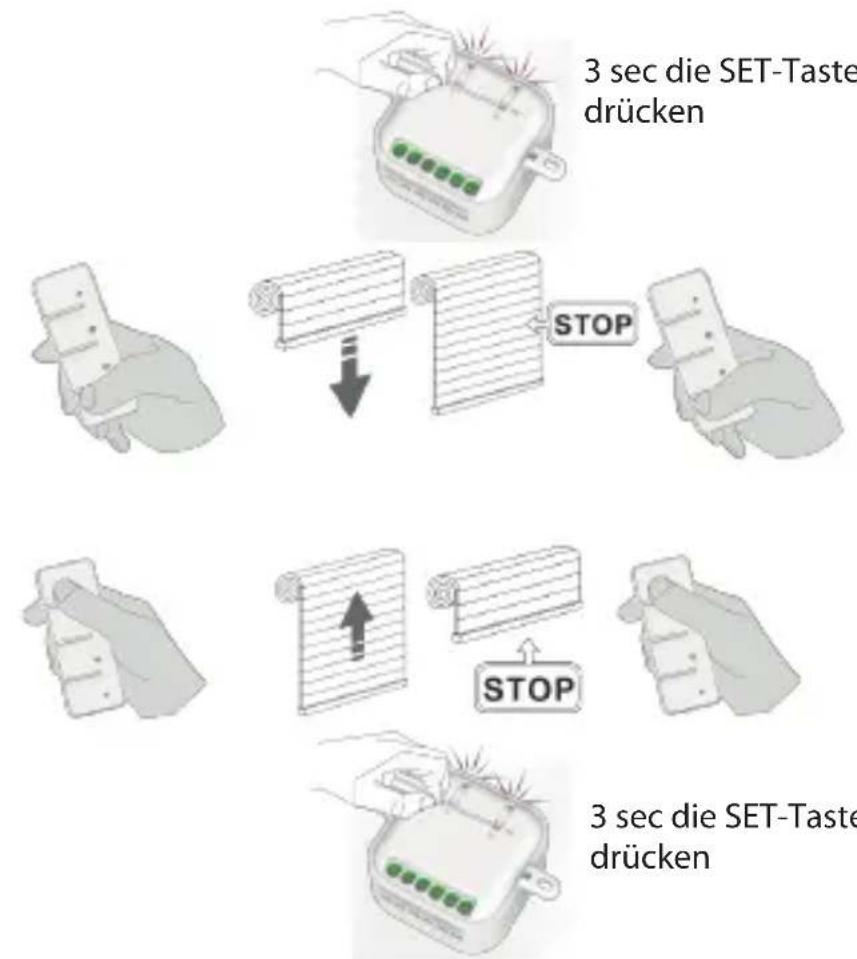

1.) SET-Knopf 3 Sekunden lang drücken. Beide LEDs blinken.
2.) Durch drücken der ▼-Taste schließt der Rollladen. Sobald geschlossen ist wird die ▼-Taste erneut gedrückt.
3.) Nun muss die ▲-Taste gedrückt werden. Sobald der geöffnete Zustand erreicht ist wird die ▲-Taste erneut gedrückt.
4.) Um den Vorgang abzuschließen wird der SET-Knopf erneut für 3 Sekunden gedrückt und beide LEDs blinken zur Bestätigung und die Kalibrierung ist abgeschlossen.

Mit allen anderen Sendern wird die Kalibrierung mit dem Ein- und Aussignal für Öffnen und Schließen durchgeführt.

Wird nach 30 Sekunden kein Signal gesendet Verlässt der Funk-Empfänger den Kalibrierungsmodus.

Szenenschaltung

Mehrere Funk-Empfänger können mit einem Tastendruck in den jeweils dafür ausgewählten Schaltzustand versetzt werden. Dies mit weiteren Funk-Empfängern die für die Szenenschaltung geeignet sind. z.B.: Rollladen ZU / Deckenlicht GEDIMMT / Ventilator EIN / Stehlampe AUS!

Aber auch mehrere ITL-510 können in Szene geschaltet werden. z.B. 1x geschlossen 1x auf und einmal zu 30% geschlossen.

Szenenschaltung mit ITS-510 (Abb. 6)

Durch Drücken der Pfeiltasten wird der Rollladen in die gewünschte Position gebracht.

Durch 3 Sekunden langes Drücken der Szene 1 oder 2 Taste wird die Szene gespeichert und die LED blinkt zur Bestätigung.

Weitere Sender müssen nur angelernt werden und übernehmen die Szenen

automatisch.

Für die Szenenschaltung ist die Bedienungsanleitung der jeweiligen Sender für die Szenenschaltung zu beachten

(z.B. ITF-100, ITKL-30, ITWT-800).

Die Konformitätserklärung finden Sie unter www.intertechno.at/CE

BC10

Vergewissern Sie sich, dass das Gerät mit einer 6A Hausinstallationssicherung abgesichert ist / Make sure that the device is secured by a 6A house fuse.

CE Die Konformitätserklärungen finden Sie unter / Declaration of Conformity – www.intertechno.at/CE

Zugelassen für den Betrieb in allen Ländern der EU sowie der Schweiz und Norwegen • Hiermit erklärt intertechno, dass das Gerät ITL-510 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU entspricht / Hereby, intertechno declares that this ITL-510 is in compliance with the essential requirements and other relevant provisions of directive 2014/53/EU.
