BEDIENUNGSANLEITUNG ITI-14 Intertechno

Funk-Zwischemstecker-Set ITI-14

D Bedienungsanleitung

BG PbKOBOdCTBO 3a 06cnyXBaHe

CZ Navod k obsslze

Wir danken für den Kauf von intertechno-Produkten.itte lessen Sie sich\ diese Bedienungsanleitung vor einer Inbetriebnahme sorgfältig durch und\ bewahren Sie diese zum Nachschlagen auf.

Bestimmungsgemäßer Gebrauch

Mit diesen Funk-Zwischernstecker Set konnen elektrische Geräte so wie Lampen und Leuchten drahtlos per FUNK geschaltet werden. Der Empfänger ist nur zum Betrieb an einer Netzspannung von 230V / 50 Hz geeignet und kann Geräte bis max. 2300W schalten. Alle Sender von intertechno sind zur Schaltung geeignet.

Bitte beachten Sie, dass Bedien- und Anschlussfehler ausserhalb unseres Einflussbereiches liegen. Verständlicherweise können wir für Schaden, die daraus entstehen, keinerlei Haftung übernehmen. Das Produkt ist nicht zur Steuerung von elektrischen Betriebsmitteln vorgesehen, die sicherheitsrelevante Funktionen beinhalten.

GEFAHR - ELEKTRISCHER SCHLAG!

Wichtige Sicherheitshinweise

Bei Zweifeln bezüglich Anwendung oder Beschaltung ist unbedingt der Rat von Fachleuten, Sachverständigen oder des Herstellers einzuholen.

Aus Sicherheits- und Zulassungsgründen (CE) ist das Öffnen sowie jegliche Veränderung von thisem Produkt nicht gestattet!

Bei Beschädigungen vom Gehäuse ist das Gerät unverzüglich außer Betrieb zunehmen und von der Spannung zu trennen. Auch im ausgeschalteten Zustand dürfen schadhafte Geräte nicht berührt werden!

Batterien nicht einnehmen, Verbrennungsgefahr durch gefährliche Stoffe! Dieses Produkt enthalt eine Knopfzenellenbatterie. Wenn die Knopfzenellenbatterie verschlucht wird, konnen schwere innere Verbrennungen innerhalb von geradeomal 2 Stunden auftreten und zum Tode führen.

Halte neue und gebrauchte Batterien von Kindern fern. Wenn das Batteriefach nicht sicher schließt, das Produkt nicht mehr benutzen und von Kindern fernhalten.

Wenn Sie meinen, dass Batterien verschluckt wurden oder sich in irgendinem Teil des Körpers befinden,uchen Sie sofort einen Arzt auf.

Die Steckdose muss nahe der Einrichtung angebracht und leicht zugänglich sein.

Nicht hintereinander stecken!
Spannungsfrei nur bei gezogenem Stecker.
Nur zur Verwendung in trockenen Räumen.

TECHNISCHE DATEN

Spannungsversorgung:

• Sender: CR 2032, 3 VDC (ACHTUNG: Nutzen Sie ausschließlich zertifizierte Batterien von namhaften Herstellern!)
  Schaltempfänger: 230V / 50Hz

Funkschnittstelle:

• Frequenz: 433,92MHz
• Sendeleistung: < 10mW

Technische Angaben:

Max. ohmsche Belastung: Schaltempfänger ON/OFF: 2300 Watt, 10A
Schutzklasse/-art:IP20
Verschmutzungsgrad: 2
Nenn Impulsspannung: 2500V
- Betriebsart: S2
- Betriebs-/Schaltzyklen: 1E4
- Umgebungstemperatur: 0 - 35°C
Kriechstromfestigkeit:PTI 175
- Nicht ersetzbare Sicherung

Die Konformitätserklarungen finden Sie unter www.intertechno.at/CE

Zugelassen für den Betrieb in allen Ländern der EU sowie der Schweiz und Norwegen. Hiermit erklart intertechno, dass das Gerät ITR-14 und ITS-10 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlagigen Bestimmungen der Richtlinie 2014/53/EU entspricht.

I intertechno

Funk-Technik GmbH seit 1970

1

2

ITD4

Bedienungsanleitung

Die Funk-Zwischenstecker ITR-14 sind zur drahtlosen Schaltung von Lampen und Elektrogeräten bis zu einer Schaltleistung von 2300 Watt geeignet.

Alle Sender von intertechno konnen zur Schaltung verwendet werden.

Funk-Bewegungsmelder, -Timer, -Wandsender, Dämmerungsschalter

Minisender u.v.m. stehen zur Verfügung.

Der Handsender ITS-10 des Sets kann auch zur Schaltung von allen selbstlernenden intertechno Funk-Empfängern verwendet werden.

Zur Codierung eines weiteren Produktes von intertechno beachten

Sieitteuch die jeweilige Bedienungsanleitung.

Die Funk-Zwischenstecker ITR-14 können auch direkt am Lernknopf Ein- und Ausgeschaltet werden, ohne dass eine Fernbedienung bestehtigt wird.

Zunachst muss der Batteriesicherungsstreifen im Handsender entfernt werden.

Öffnen und schreiben des Handsenders wie in Abb.2

Codierung

Halten Sie den Sender bereit und stecken den Zwischenstecker an die Steckdose. Abb. 1

1.) Lernknopf (L) am Empfänger gedrückt halten (ca. 2 sec.) bis die grüne LED langsam blinkt. Der Funk-Zwischenstecker ist nun für ca. 30 sek. lernbereit.
2.) Am Sender die gewünschte Taste „EIN" drücken. Der Funk-Zwischenstecker schaltet ein, zum Zeichen, dass der neue Code angenommen wurde.

FERTIG!

Bis zu 8 verschiedene Codes (Sender) können insgesamt programmiert werden. Dadurch ist auch eine ev. geplante Gruppenschaltung sehr einfach zu losen.

Mehrere Funk-Empfänger können sowohl einzeln als auch zugleich ein- und ausgeschaltet werden.

Die Codes bleiben auch nach einem Stromausfall oder abstecken des Geräts gespeichert.

Löschen der Codierung

Soll später ein einzelnr Code am Empfänger gelöscht werden, dann wie unter 1.) und 2.) vor gehen. Anstelle der „EIN“-Taste wird jedoch nun die „AUS“-Taste des Senders kurz gedrückt.

Sollen alle gespeicherten Codes gelöscht werden (Reset), wird der Lernknopf „L" solange (ca. 6 sec.) gedrückt bis die LED schnell blinkt. Nun nochmals kurz den Lernknopf „L" drücken. Alle Codes sind damit gelöscht.

Die Sender werden für diesen Vorgang nicht benötigt.

Das Anlernen mit neuen Sendern kann nun beginnen.

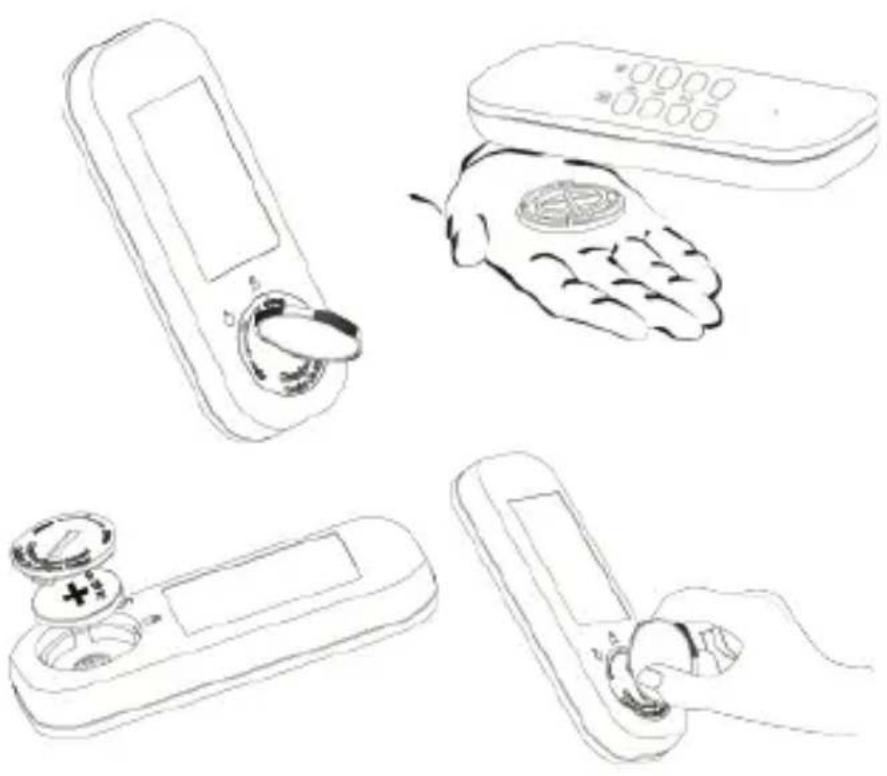

Wechseln der Batterie Abb. 2

Eine Batterie 3 Volt CR 2032 ist bereits inkluidiert.

Die Lebensdauer beträgt ca. 3 Jahre oder ist ausreichend für 20.000 Schaltungen.

Die Konformitätserklarung finden Sie unter www.intertechno.at/CE

BG

PbKOBOdCTBO 3a o6cnyKBaHe

IpxoHnTe 1R-14 Moar da ce n3no3BaT 3a dNCTaHIOHO BKnIOUbaHe n 3KIOUBAHe Ha lamnn n eNeKTpuueckn ypei n C npEbkIOUbaTeJHa cNoco6HOCT OT 2300 BaTa.

Bcnukn npedaBateHn Ha Intertechno Morat da 6bdaT n3NOJ3BaHn 3a BKIOUyBaHeTo.
PpeIparat ce paNDoTeKTop 3a DBNKeHne, paNo-TaMep, paNo-CTeHn PpeDaBA-
TeI, KIOUc C DmEep MHN-NpEDA BATEI MHOrO dpyrN.

PbHnT npedabateI TS-10 ot KOMnkeTa MoKe cbso da 6bJe n3NoJ3BaH 3a BKNIOuBaHeTo Ha BCNUHaCTpoBauNc ce 6e3KnuHn npneMHnU Ha Intertechno.

3a KoInpaHTo Ha npOyKT Ha Intertechno MoJra O6bPHeTe BHMaHne HnHa CbOTBeTHOTO pKOBODCTBO 3a O6CnyKBaHe.

PpexoHnTe 1r-14 Morat 3a 6bDat BkIOUbaHn n N3KIOUbaHn n DnpeKTHO OT KOnyeTo 3a HaCTpoBaHe, 6e3 da e Heo6xoJMo dNCTaHcNOHHO ynpabJeHne.

PbBO Tp86Ba Da ce OTcTpaHn PpeHa3HaTa JeHTa Ha akymyIaTopa B PbueH npedeAbateJ. OTBapRHe N 3aTbapRHe Ha PbueH npeDaBATEKakTo Ha fNr.2

KoMPaHe

IoprotBete npedabaTe n pbxHte npoxoHnueencen B KOHTaTa. ur.1

1.) 3aapbxtke konyeto 3a hactpoBahe (L) Ha npneMHnka HATncHaTO (OKOto 2 cek.) DOKATO 3eJIeHnRT CBeToDnOJD 3aNoUHe da MURA.
PpexoHnT 8eCen C nCTaHcNoHHO ynpabIeHne MoKe da 6bDe nporpaMnpaH 3a OKoJIO 30 cekyHn.
2.) HaTnchete Ha npedabaTeJKeJaanH6yToH „BKJI."

PpexoHnT uencel ce BkIOUba KaTO 3HaK, ye HOBnT KOe 6nil npnet.

TOTOBOI!

Morat da 6bdat nporpamnpaHn o6o do 8 pa3nun H Koda (npedabate).Ito To3n Hauchn MHoro IecHO MoKe Da ce peaun3npa n eBeHTyaHNO 3aPnaHyBaHn rpynoBO BKIOUbaHe. B3MOxHO e NO OTdEHNoto, KaKTo n eHOBpeMeHHOTO BKIOUbaHe / N3KIOUbaHe Ha HRAKOLKO 6e3KnUnn pniemHnka.

KoIOBete octaBat 3anaMeTeHn Iopu N cIeN IpeKbcBaHe Ha eJIeKtpo3axpaHbAHeTo nII N3KIIouBaHe Ha ypeHa.
