BEDIENUNGSANLEITUNG ITWT-800 Intertechno

Funk-Wandsender ITWT-800

D Bedienungsanleitung

BG PbKOBOCTBO 3a 06cnyXbaHe

CZ Návod k obsluze

1x drucken = Szene 1

2x drucken = Szene 2

3x drucken = Szene 3

5

Mit Doppelklebeband

Öffnen
nach Wandmontage, um die Batterie zu tauschen.

D

Bedienungsanleitung

ITWT-800

Der Funk-Wandsender ITWT-800 ist für alle selbstlernenden Funk-Empfängertypeen von intertechno individuell einsetzbar. Zur Ein-Aus Schaltung, Dimmen, Jalousie- und Garagentorsteuerung etc. 1 Zufallscode von 67 Mio. möglichen steht für hohe Sicherheit zur Verfügung.

Szenenschaltung: (Abb. 1)

Mehrere Funk-Empfänger können mit einem Tastendruck in den jeweils davon ausgewählten Schaltzustand versetzt werden. 3 Szenen können ausgewählten werden.

Zur Szenenschaltung werden Funk-Empfänger mit Speicher für die Szenenschaltung besteht!

Batteriestreifen entfernen / Batteriewechsel (Abb. 2)

Zuerst muss die Batteriesicherung entfern werden. Dazu wird die Montageplatte mit einem Schraubendreher abgenommen. Beim Einlagen der Batterie muss das + Zeichen nach oben schauen. Die 3V Batterie CR2032 ist ausreichend für ca. 20.000 Schaltungen (Lebensdauer ca. 3 Jahre) Die LED leuchtet alle 4 sec. Rot auf, sobald die Batterie leer wird. Beim Verschlieben des Funk-Wandsenders mit der Montageplatte ist darauf zu achten, dass sowohl der Pfeil der Montageplatte als auch der Pfeil auf der Rückseite des Wandsenders nach oben zeigen. Alle 6 Klammern müssen gut einrasten. Dies ist auch durch ein „Click“-Gerausch hörbar.

Codierung: Anlernen von Funk-Empfängern (Abb. 3)

Zur Anpassung der Codierung lesen Sieitte auch die Bedienungsanleitung Ihres selbsternenden Funk-Empfangers.Bringen Sie den Funk-Wandsender in die Nae des Funk-Empfangers.

1.) Offnen des Senders. Wieiben beschrieben
2.) Stellen Sie den Schiebeschalter auf Position 1.
3.) Bringen Sie den Funk-Empfänger in Lernbereitschaft.
4.) Durch einmaliges Drücken am Sender wird das EIN-Signal gesendet (die LED leuchtet grün) und der Funk-Empfänger übernimmt die Codierung.

Ein weiterer Empfänger kann angelernt werden.

EIN-AUS Schaltung

Nun kann einer oder mehrere Funk-Empfänger mit einem Tastendruck eingeschaltet werden. Die LED leuchtet einmal Grün für EIN. Durch zweimaliges drucken wird das Aussignal gesendet und die LED leuchtet 2x Rot.

DIMMEN

Zur Verwendung mit einem Funk-Dimmer gibt es mehrere Möglichkeit.

1.) Der Dimmerlauf wird durch erneutes Drücken des Ein-Signals gestartet und bei gewürschter Helligkeit mit dem Ein-Signal (1x drucken) gestoppt. Oder

D

Bedienungsanleitung

ITWT-800

2.) Durch Gedrück halten wird solange gedimmt bis durch Loslassen bei der gewünschten Helligkeit gestoppt wird.

Wurde zuletzt heller gedimmt wird bei erneutem Drucken herunter gedimmt.

Und umgekehrt.

Die zuletzt verwendete Helligkeit bleibt bis zum erneuten Ein-Schalten gespeichert!

Beachten Sie, dass es bei älteren und neueren Modellen der Funk-Dimmerempfänger zu Abweichungen kommt kann.

So ist bei älteren Dimmertypen der Dimmerlauf durchgehend auf- und absteigend.

Bei neueren Modellen wird die Helligkeit jeweils am hochsten und niedrigsten Punkt gestoppt.

Ein synchroner Dimmerlauf mit mehreren Dimmerempfängern ist nicht gewährleistet.

Löschen der Codierung

Zum Löschen der Codierung gehen Sie wie oben 2.) bis 4.) vor, jeder wird nun durch 2x Drücken das Aus-Signal gesendet. Die LED leuchtet 2x Rot.

Soll keine Szenenschaltung durchgeführt werden sind die Einstellungen bereits fertig und man kann zur Montage übergeben.

Speichern für Szenenschaltung (Abb. 4)

Nur für Funk-Empfänger die für die Szenenschaltung geeignet sind 3 verschiedene Szenen können gespeichert werden!

Zur Einstellung einer Szene mit mehreren Funk-Empfängern empfeht es sich einen Handsender wie z.B. ITLS-16 ITT-1500 etc. zu verwenden. Bringen Sie damit ihre Funk-Empfänger in den gewünschten Zustand wie z.B. Dimmereinstellung (die gewünschte Helligkeit einstellen) oder Ein- bzw. Ausgeschalten. Steht kein weiterer Handsender zur Verfügung kann auch mit dem Funk-Wandsender in Schiebeschalterposition 1 die Einstellung von einem Funk-Empfänger nach dem anderen vorgenommen werden, die zuletzt eingestellte Helligkeit bleibt bei den Dimmern beim Ausschalten erhalten.

Szene1: Schiebeschalter in Position 3 stellen und einmal drücken für Szene 1!

Die LED leuchtet zur Bestätigung 3x Grün und 1x Orange für Szene 1.

Die Szene 1 ist gespeichert!

Szene 2: Wiederum die Einstellungen vornehmen und Schiebeschalter auf Position 3 und abschlussend 2x drücken. Die LED leuchtet 3x Grün und 2x Orange auf.

D

Bedienungsanleitung

ITWT-800

Szene 3 wird mit 3x drücken angelernt und die LED leuchtet 3x Grün und 3x Orange auf.

Wenn alle 3 Szenen gespeichert sind wird der Schieberegler in Position 2 gestellt.

Je nach dem welche Szene geschaltet werden soll muss gedrückt werden.
1x für Szene 1 die LED leuchtet 1x Orange zur Bestätigung
2x für Szene 2 die LED leuchtet 2x Orange zur Bestätigung
3x für Szene 3 die LED leuchtet 3x Orange zur Bestätigung

Zum Ausschalten aller Szenen wird länger gedrückt (ca. 2 sec.)

und die LED leuchtet 2x Rot. Sollen weitere Funk-Wandsender ITWT-800 oder auch z.B. ITKL-30,

ITF-100 für die Szenenschaltung eingesetzt werden, so müssen die weiteren Sender nur

an die Funk-Empfänger angelert werden und die Szenen sind automatisch

synchronisiert.

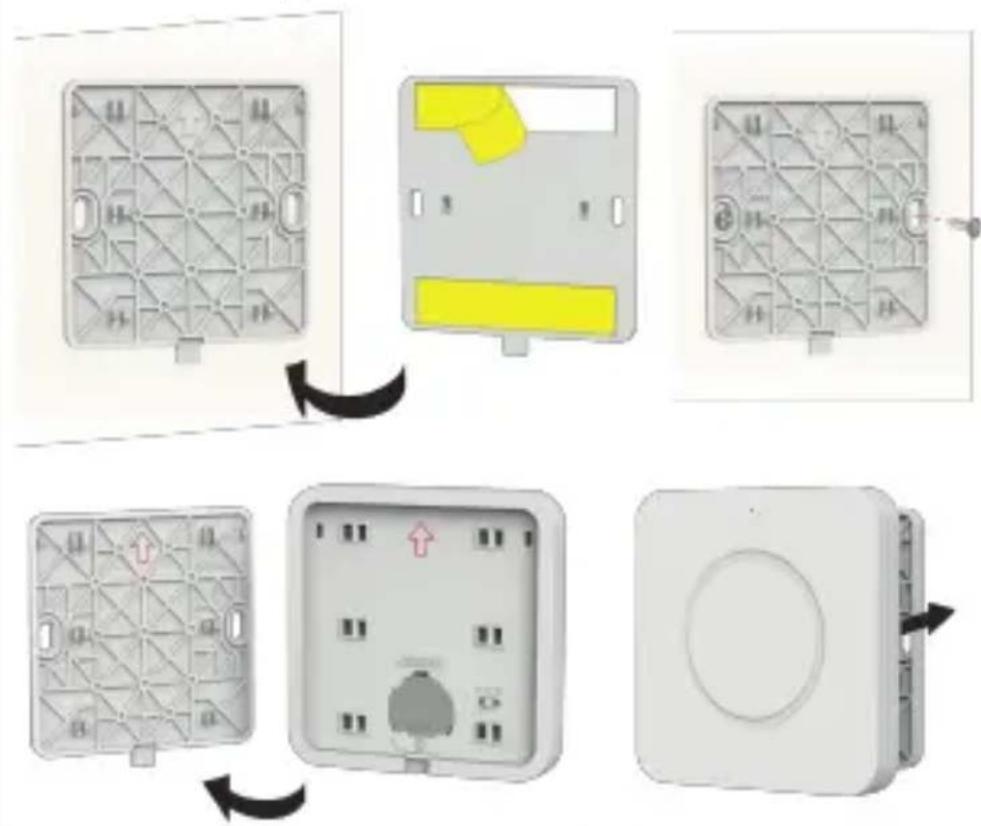

Montage (Abb.5)

Einfache Befestigung der Montageplatte! Selfst auf Glas, Holz, Tapeten oder Fliesen,...einfach zu

montieren. Doppelklebeband sowie Schrauben sind beigepackt.

Störungshinweis: Metallische Abschirmung vermeiden.

Jedes Mal, wenn die Batterie erneuert wird oder der Wandsender an einen anderen Ort gebracht oder montiert wird, kalibriert sich der Wandsender für die Berührungsempfindlichkeit selbst.

Dieser Vorgang benötigt 16 Sekunden. Dies soll}sicherstellen, dass die Berührungsempfindlichkeit auf verschiedene Oberflächen wie Holz, Metall oder Beton etc. correkt reagiert.

Bitte berühren oder bewegen Sie während der Kalibrierungszeit den Wandsender nicht,

bis die Kalibrierung abgeschlossen ist.

Sicherheitshinweis

Batterien nicht einnehmen, Verbrennungsgefahr durch gefährliche Stoffe! Dieses Produkt enthalt eine Knopfzenenbatterie. Wenn die Knopfzenenbatterie verschlukt wird, konnen schwere innere

Verbrennungen innerhalb von gerade einmal 2 Stunden auftreten und zum Tode führen. Halte

neue und gebraucht Batterien von Kindern fern. Wenn das Batteriefach nicht sicher schlieBt,

das Produkt nicht mehr benutzen und von Kindern fernhalten. Wenn Sie meinen, dass Batterien

verschluckt wurden oder sich in irgendinem Teil des Körpers befinden,

suchen SiesofareinArzt auf.

Die Konformitätserklarung finden Sie unter www.intertechno.at/CE
