ITWT-800 - Sin categoría Intertechno - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO ITWT-800 Intertechno

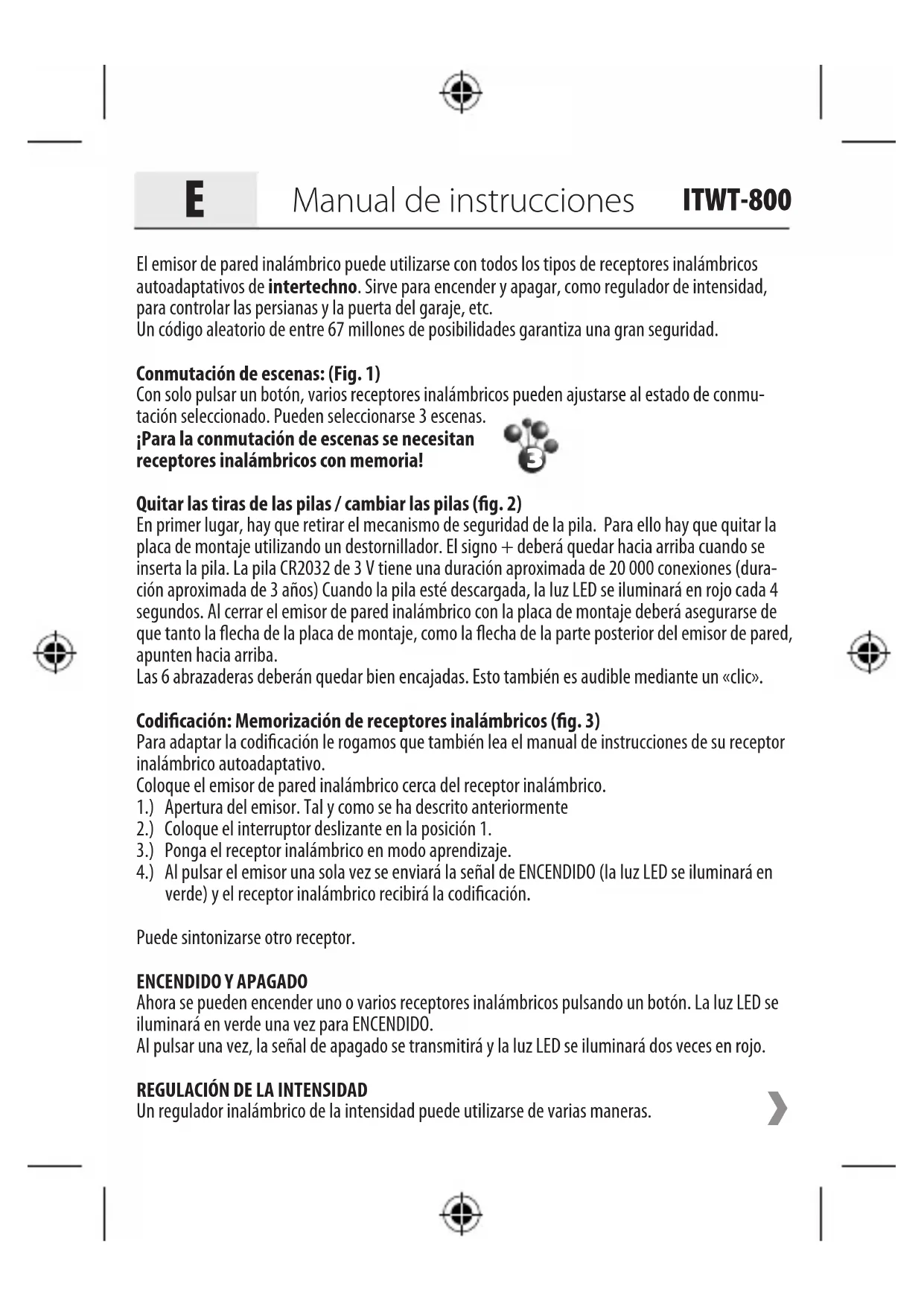

Betjeningsvejledning ITWT-800El emisor de pared inalámbrico puede utilizarse con todos los tipos de receptores inalámbricos autoadaptativos de intertechno. Sirve para encender y apagar, como regulador de intensidad, para controlar las persianas y la puerta del garaje, etc. Un código aleatorio de entre 67 millones de posibilidades garantiza una gran seguridad. Conmutación de escenas: (Fig. 1)Con solo pulsar un botón, varios receptores inalámbricos pueden ajustarse al estado de conmu-tación seleccionado. Pueden seleccionarse 3 escenas. ¡Para la conmutación de escenas se necesitan receptores inalámbricos con memoria! Quitar las tiras de las pilas / cambiar las pilas (fig. 2)En primer lugar, hay que retirar el mecanismo de seguridad de la pila. Para ello hay que quitar la placa de montaje utilizando un destornillador. El signo + deberá quedar hacia arriba cuando se inserta la pila. La pila CR2032 de 3 V tiene una duración aproximada de 20 000 conexiones (dura-ción aproximada de 3 años) Cuando la pila esté descargada, la luz LED se iluminará en rojo cada 4 segundos. Al cerrar el emisor de pared inalámbrico con la placa de montaje deberá asegurarse de que tanto la flecha de la placa de montaje, como la flecha de la parte posterior del emisor de pared, apunten hacia arriba.Las 6 abrazaderas deberán quedar bien encajadas. Esto también es audible mediante un «clic».Codificación: Memorización de receptores inalámbricos (fig. 3)Para adaptar la codificación le rogamos que también lea el manual de instrucciones de su receptor inalámbrico autoadaptativo.Coloque el emisor de pared inalámbrico cerca del receptor inalámbrico.1.) Apertura del emisor. Tal y como se ha descrito anteriormente 2.) Coloque el interruptor deslizante en la posición 1.3.) Ponga el receptor inalámbrico en modo aprendizaje.4.) Al pulsar el emisor una sola vez se enviará la señal de ENCENDIDO (la luz LED se iluminará en verde) y el receptor inalámbrico recibirá la codificación.Puede sintonizarse otro receptor.ENCENDIDO Y APAGADOAhora se pueden encender uno o varios receptores inalámbricos pulsando un botón. La luz LED se iluminará en verde una vez para ENCENDIDO. Al pulsar una vez, la señal de apagado se transmitirá y la luz LED se iluminará dos veces en rojo.REGULACIÓN DE LA INTENSIDADUn regulador inalámbrico de la intensidad puede utilizarse de varias maneras.

Manual de instrucciones

ITWT-800 31.) El proceso de regulación se activará al volver a pulsar la señal de encendido y se detendrá, una vez que se haya alcanzado la luminosidad deseada, al pulsar una vez la señal de encendido. O bien, 2.) Manteniéndolo pulsado para regular la luminosidad y soltándolo para que se detenga una vez se haya alcanzado la luminosidad deseada. Si la última vez se reguló una luminosidad superior, al volver a pulsar la luminosidad se atenuará. Y viceversa.¡La última luminosidad que se haya utilizado quedará almacenada hasta que se vuelva a encender!Tenga en cuenta que puede haber variaciones entre los modelos antiguos y nuevos del regulador de intensidad luminosa inalámbrico.Así, la regulación de la intensidad luminosa de los modelos antiguos aumenta y disminuye de manera continua. En los modelos más nuevos, la luminosidad se detiene en el punto más alto y en el más bajo. No se garantiza una regulación sincrónica de la intensidad luminosa con varios receptores de regulación.Borrar la codificación Para borrar la codificación siga los pasos 2 a 4 anteriormente indicados, aunque ahora la señal de apagado se transmitirá pulsando dos veces.La luz LED se iluminará dos veces en rojo.Si no va a realizar una conmutación de escena, los ajustes ya han terminado y puede pasar al montaje.Memorización de conmutación de escenas (fig. 4)¡Solo para aquellos receptores inalámbricos que sean aptos para la conmutación de escenas!Pueden memorizarse tres escenas diferentes.Para configurar una escena con varios receptores inalámbricos se recomienda utilizar un emisor manual como, por ejemplo, ITLS-16, ITT-1500, etc. Utilícelo para ajustar sus receptores inalámbri-cos según desee, por ejemplo, para ajustar el regulador de intensidad luminosa (la luminosidad deseada) o el encendido y apagado. Si no dispusiera de ningún otro emisor manual, también puede utilizar el emisor de pared inalámbrico con el interruptor deslizante en la posición 1 para configurar un receptor inalámbrico tras otro. Al apagarse, los reguladores de intensidad luminosa mantendrán la luminosidad que haya configurado en último lugar.Escena 1: ¡Ponga el interruptor deslizante en la posición 3 y pulse una vez para la escena 1! La luz LED se iluminará tres veces en verde para confirmar y una vez en naranja para la escena 1. ¡La escena 1 ha quedado memorizada!

Manual de instrucciones

ITWT-800 3Escena 2: Vuelva a realizar nuevamente los ajustes, ponga el interruptor deslizante en la posición 3 y finalice pulsando dos veces. La luz LED se iluminará tres veces en verde y dos veces en naranja. La escena 3 se memorizará pulsando tres veces y la luz LED se iluminará tres veces en verde y tres veces en naranja. Una vez que se hayan memorizado las tres escenas, coloque el control deslizante en la posición 2. Dependiendo de la escena que desee conmutar, habrá que pulsar: Una vez para la escena 1, la luz LED se iluminará una vez en naranja para confirmar Dos veces para la escena 2, la luz LED se iluminará dos veces en naranja para confirmar Tres veces para la escena 3, la luz LED se iluminará tres veces en naranja para confirmar Para desconectar todas las escenas, manténgalo pulsado más tiempo (unos dos segundos) y la luz LED se iluminará dos veces en rojo. Si para la conmutación de escenas se utilizan otros emisores de pared inalámbricos ITWT-800 o, por ejemplo, ITKL-30, ITKL-100, solo habrá que sintonizar los demás emisores con los receptores inalámbricos y las escenas se sincronizarán automáticamente. Montaje (fig. 5) ¡La placa se monta fácilmente! Incluso sobre cristal, madera, papel pintado o baldosas..., fácil de montar. La cinta adhesiva de doble cara y los tornillos están incluidos. Advertencia sobre interferencias: Evítese el blindaje metálico. Cada vez que se cambia la pila o el emisor de pared o se instale o se coloque en un lugar diferente, este se calibrará a sí mismo para determinar la sensibilidad táctil. Este proceso dura 16 segundos. El objetivo es garantizar que la sensibilidad táctil responda correctamente sobre las diversas superficies, como madera, metal, hormigón, etc. No toque ni mueva el emisor de pared durante este proceso hasta que la calibración haya finalizado. Advertencia de seguridad ¡No ingerir las pilas! ¡Hay peligro de sufrir quemaduras por sustancias peligrosas! Este producto contiene una pila de botón. Si se ingiere una pila de botón, pueden producirse quemaduras inter- nas graves en apenas dos horas y provocar la muerte. Mantenga las pilas nuevas o usadas fuera del alcance de los niños. Si el compartimento de las pilas no cerrase correctamente, deje de utilizar el producto y manténgalo fuera del alcance de los niños. Si sospecha que una pila ha sido ingerida o que pudiera encontrarse en alguna parte del cuerpo, deberá acudir inmediatamente a un médico. Encontrará la declaración de conformidad en www.intertechno.at/CE
