РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ITWT-800 Intertechno

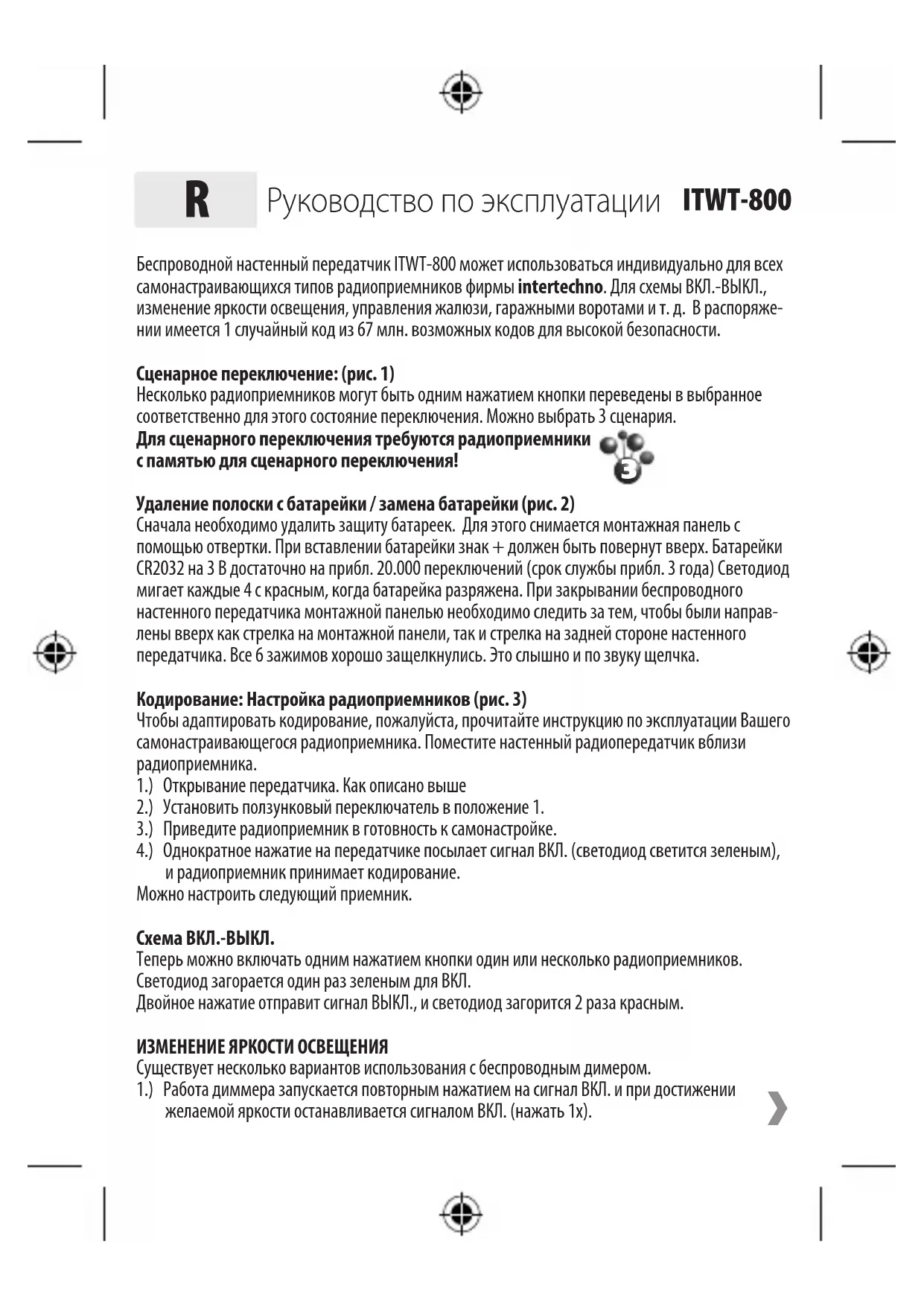

ITWT-800Беспроводной настенный передатчик ITWT-800 может использоваться индивидуально для всех самонастраивающихся типов радиоприемников фирмы intertechno. Для схемы ВКЛ.-ВЫКЛ., изменение яркости освещения, управления жалюзи, гаражными воротами и т. д. В распоряже-нии имеется 1 случайный код из 67 млн. возможных кодов для высокой безопасности. Сценарное переключение: (рис. 1)Несколько радиоприемников могут быть одним нажатием кнопки переведены в выбранное соответственно для этого состояние переключения. Можно выбрать 3 сценария. Для сценарного переключения требуются радиоприемники с памятью для сценарного переключения! Удаление полоски с батарейки / замена батарейки (рис. 2)Сначала необходимо удалить защиту батареек. Для этого снимается монтажная панель с помощью отвертки. При вставлении батарейки знак + должен быть повернут вверх. Батарейки CR2032 на 3 В достаточно на прибл. 20.000 переключений (срок службы прибл. 3 года) Светодиод мигает каждые 4 с красным, когда батарейка разряжена. При закрывании беспроводного настенного передатчика монтажной панелью необходимо следить за тем, чтобы были направ-лены вверх как стрелка на монтажной панели, так и стрелка на задней стороне настенного передатчика. Все 6 зажимов хорошо защелкнулись. Это слышно и по звуку щелчка.Кодирование: Настройка радиоприемников (рис. 3)Чтобы адаптировать кодирование, пожалуйста, прочитайте инструкцию по эксплуатации Вашего самонастраивающегося радиоприемника. Поместите настенный радиопередатчик вблизи радиоприемника.1.) Открывание передатчика. Как описано выше 2.) Установить ползунковый переключатель в положение 1.3.) Приведите радиоприемник в готовность к самонастройке.4.) Однократное нажатие на передатчике посылает сигнал ВКЛ. (светодиод светится зеленым), и радиоприемник принимает кодирование.Можно настроить следующий приемник.Схема ВКЛ.-ВЫКЛ.Теперь можно включать одним нажатием кнопки один или несколько радиоприемников. Светодиод загорается один раз зеленым для ВКЛ. Двойное нажатие отправит сигнал ВЫКЛ., и светодиод загорится 2 раза красным.ИЗМЕНЕНИЕ ЯРКОСТИ ОСВЕЩЕНИЯСуществует несколько вариантов использования c беспроводным димером. 1.) Работа диммера запускается повторным нажатием на сигнал ВКЛ. и при достижении желаемой яркости останавливается сигналом ВКЛ. (нажать 1x).

Руководство по эксплуатации

ITWT-800 3Или2.) При удерживании нажатым изменение яркости продолжается, пока при отпускании не остановится на желаемой яркости. Если при последней регулировке яркость увеличивалась, при повторном нажатии яркость уменьшается. И наоборот.Последняя использованная яркость сохраняется до повторного включения!Учитывайте, что у более старых и более новых моделей радиоприемников для изменения яркости освещения могут быть различия.Так, в более старых типах диммеров изменение яркости освещения сквозное по возрастанию и убыванию. В более новых моделях яркость останавливается соответственно при достижении самой высокой и самой низкой точки. Синхронное изменение яркости освещения с несколькими приемниками для изменения яркости освещения не гарантируется.Стирание кодирования Чтобы стереть кодировку, действуйте, как указано выше в 2.) по 4.), но теперь сигнал ВЫКЛ. отправляется с помощью двойного нажатия. Светодиод засветится 2 раза красным.Если сценарное переключение не должно выполняться, настройки уже завершены, и Вы можете приступить к монтажу.Сохранение для сценарных переключений (рис. 4)Только для радиоприемников, которые подходят для сценарных переключений ! 3 разных сценария могут быть сохранены.Для настройки сценария с несколькими радиоприемниками рекомендуется использовать ручной передатчик, например, ITLS-16, ITT-1500 и т.п. Приведите с его помощью Ваш радиопри-емник в нужное состояние, например, настройка диммера (настроить желаемую яркость) или Вкл. или же Выкл. Если нет другого ручного передатчика, можно также выполнить настройку одного радиоприемника за другим с помощью беспроводного настенного передатчика в положении 1 ползункового переключателя, последняя настроенная яркость сохраняется в диммерах при выключении.Сценарий 1: Установить ползунковый переключатель в положение 3 и нажать один раз для сценария 1! Светодиод загорится зеленым 3 раза и 1 раз оранжевым для сценария 1 для подтверждения. Сценарий 1 сохранен!Сценарий 2: Выполнить настройки еще раз и переместить ползунковый переключатель в положение 3 и затем нажать 2 раза. Светодиод засветится 3 раза зеленым и 2 раза оранжевым. Руководство по эксплуатации

ITWT-800 3Сценарий 3 настраивается 3-кратным нажатием, и светодиод загорается 3 раза зеленым и 3 раза оранжевым. Когда все 3 сценария сохранены, ползунковый переключатель устанавливается в положение 2. В зависимости от того, какой сценарий должен включиться, необходимо выполнить нажатие. 1 раз для сценария 1, светодиод загорится 1 раз оранжевым для подтверждения 2 раза для сценария 2, светодиод загорится 2 раза оранжевым для подтверждения 3 раза для сценария 3, светодиод загорится 3 раза оранжевым для подтверждения Чтобы выключить все сценарии, нажать и удерживать (прибл. 2 с), и светодиод засветится 2 раза красным. Если будут использоваться другие беспроводные настенные передатчики ITWT-800 или также, например, ITKL-30, ITF-100 для сценарных переключений, то другие передатчики должны настраиваться только на радиоприемники, а сценарии будут автоматически синхронизированы. Монтаж (рис. 5) Простое крепление монтажной панели! Легко монтируется ... даже на стекло, древесину, обои или керамическую плитку. Двухсторонняя клейкая лента и винты имеются в упаковке. Указание на помехи: Избегайте металлического экранирования. Каждый раз при замене батарейки, перемещении или установке настенного передатчика в другом месте настенный передатчик сам калибруется на чувствительность к касаниям. Этот процесс занимает 16 секунд. Это необходимо для того, чтобы обеспечить правильную реакцию чувствительности к касаниям на различных поверхностях, таких как дерево, металл, бетон и т.д. Пожалуйста, не прикасайтесь к настенному передатчику и не перемещайте его в течение времени калибровки до ее завершения. Указание по технике безопасности Не глотайте батарейки, опасность ожогов опасными веществами! Этот продукт содержит батарейку таблеточного типа. При проглатывании батарейки таблеточ- ного типа могут возникнуть тяжелые внутренние ожоги в течение 2 часов и могут привести к смерти. Храните новые и использованные батарейки в недоступном для детей месте. Если батарейный отсек не закрывается надежно, прекратите использование продукта и держите его в месте, недоступном для детей. Если Вы считаете, что были проглочены батарейки или находятся в какой-либо части тела, немедленно обратитесь к врачу. Заявление о соответствии стандартам ЕС Вы найдете на сайте www.intertechno.at/CE Руководство по эксплуатации
