ITW-801 - Langaton kaukosäädin Intertechno - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton kaukosäädin (seinäasennettava radiolähetin)
Malli	ITW-801 (1 kanava)
Merkki	Intertechno
Virransyöttö	1× CR2032-paristo 3V
Pariston käyttöikä	Noin 20 000 kytkentää tai 3 vuotta
Heikon pariston ilmaisin	LED vilkkuu punaisena 4 sekunnin välein
Kantama	Jopa 100 m vapaassa kentässä (vastaanottimesta riippuen)
Radiotaajuus	433,92 MHz
Kanavien lukumäärä	1
Päätoiminnot	Päälle/Pois (ON/OFF) radiosignaalilla, kirkkauden säätö (yhteensopiville himmenninvastaanottimille), säädettävä automaattinen sammutusajastin
Sammutusviiveen säätö	Pidä ON ja OFF painettuna 3 sekuntia, säädä sitten ON (lisää) ja OFF (vähennä), vahvista pitämällä taas 3 sekuntia
LED-ilmaisu	Vihreä palaminen (päällä/pitää), vihreä vilkkuminen (säätö), punainen palaminen kahdesti (pois), punainen vilkkuminen (heikko paristo)
Koodauksen oppiminen	Yhteensopiva Intertechno-itseoppivien vastaanottimien kanssa: aseta vastaanotin oppimistilaan, paina sitten ON
Koodauksen poisto	Sama menettely, mutta paina OFF (LED vilkkuu punaisena 2 kertaa)
Asennus	Kaksipuoleinen teippi tai mukana toimitetut ruuvit; vältä metallisuojia, jotta kantama ei pienene
Arvioidut mitat	80 × 80 × 20 mm (arvio)
Arvioitu paino	30 g (pariston kanssa)
Käyttölämpötila	0 °C - +40 °C (arvio)
Turvallisuusohjeet	Älä niele nappiparistoa, pidä lasten ulottumattomissa, vaihda samanlaiseen CR2032-paristoon
Vaatimustenmukaisuus	Vaatimustenmukaisuusvakuutus osoitteessa www.intertechno.at/CE
Mukana toimitetut tarvikkeet	CR2032-paristo, kaksipuoleinen teippi, asennusruuvit

Usein kysytyt kysymykset - ITW-801 Intertechno

Miten ITW-801-kaukosäädin yhdistetään Intertechno-vastaanottimeen?

Aseta lähetin vastaanottimen lähelle. Aseta vastaanotin oppimistilaan (katso sen ohjeet). Paina kaukosäätimen ON-painiketta. Vihreä LED syttyy: koodaus on tallennettu.

Miten vastaanottimen koodaus poistetaan?

Toimi kuten oppimisessa, mutta paina ON sijaan OFF. Punainen LED vilkkuu kahdesti: koodaus on poistettu.

Millaista paristoa käytetään ja miten se vaihdetaan?

Käytä CR2032 3V -paristoa. Irrota asennuslevy ruuvimeisselillä, aseta paristo +-merkki ylöspäin, sulje sitten kohdistamalla nuolet, kunnes kuuluu napsahdus.

Miten automaattinen sammutusajastin säädetään?

Pidä ON ja OFF painettuna 3 sekuntia (LED vilkkuu vihreänä). Käytä ON lisätäksesi viivettä, OFF vähentääksesi. Vahvista pitämällä ON + OFF uudelleen 3 sekuntia (LED vilkkuu nopeasti).

Miten himmennystoimintoa käytetään?

Kytke päälle ON-painikkeella. Säädä kirkkautta pitämällä ON (kirkkaampi) tai OFF (tummempi) ja vapauta halutulla tasolla. Lähetä ON kahdesti maksimille, OFF kahdesti minimille (yövalo).

Mitä tehdä, jos LED vilkkuu punaisena 4 sekunnin välein?

Tämä tarkoittaa, että paristo on heikko. Vaihda paristo uuteen CR2032:een mahdollisimman pian.

Kaukosäädin ei toimi enää, mitä tarkistaa?

Tarkista paristo (tila ja hyvä kontakti), varmista, että kaukosäädin on vastaanottimen kantama-alueella (max 100 m vapaassa kentässä) eikä metallisuojaa ole. Opi koodaus uudelleen tarvittaessa.

Voinko käyttää ITW-801:tä vanhemman mallin himmentimen kanssa?

Kyllä, mutta toiminta voi poiketa: vanhat himmentimet toimivat jatkuvassa tilassa, uudet pysähtyvät ääripisteissä. Synkronointia useiden himmentimien välillä ei taata.

Miten kaukosäädin asennetaan seinään?

Kiinnitä asennuslevy mukana toimitetulla kaksipuoleisella teipillä tai ruuveilla. Vältä metallipintoja, jotka vähentävät kantamaa.

Mistä löydän vaatimustenmukaisuusvakuutuksen?

Vaatimustenmukaisuusvakuutus on saatavilla osoitteessa www.intertechno.at/CE.

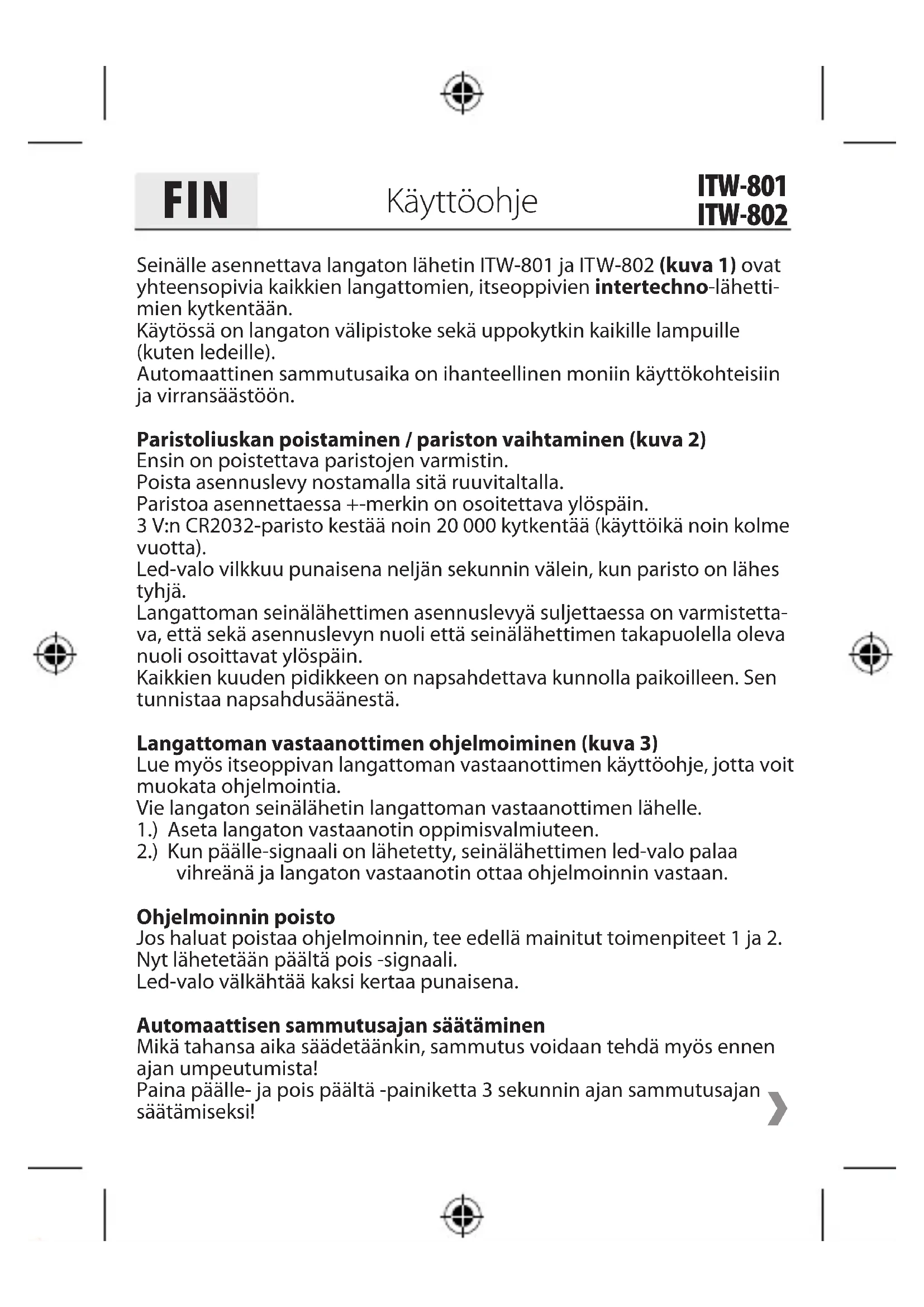

KÄYTTÖOHJE ITW-801 Intertechno

Selleks tuleb kinnitusplaati kruvikeerajaga tösta.

Seinälle asennettava langaton lähetin ITW-801 ja ITW-802 (kuva 1) ovat yhteensopivia kaikkien langattomien, itseoppivien intertechno-lähetti-mien kytkentään.

Käytössä on langaton välipistoke sekä uppokytkin kaikille lampuille (kuten ledeille).

Automaattinen sammutusaika on ihanteellinen moniin käyttökohteisiin ja virransäästöön.

Paristoliuskan poistaminen / pariston vaihtaminen (kuva 2)

Ensin on poistettava paristojen varmistin.

Poista asennuslevy nostamalla sitä ruuvitaltalla.

Paristoa asennettaessa +-merkin on osoitettava ylöspäin.

3 V:n CR2032-paristo kestää noin 20 000 kytkentää (käyttöikä noin kolme vuotta).

Led-valo vilkkuu punaisena neljän sekunnin välein, kun paristo on lähes tyhjä.

Langattoman seinälähettimen asennuslevyä suljettaessa on varmistetta-va, että sekä asennuslevyn nuoli että seinälähettimen takapuolella oleva nuoli osoittavat ylöspäin.

Kaikkien kuuden pidikkeen on napsahdettava kunnolla paikoilleen. Sen tunnistaa napsahdusäänestä.

Langattoman vastaanottimen ohjelmoiminen (kuva 3)

Lue myös itseoppivan langattoman vastaanottimen käyttöohje, jotta voit muokata ohjelmointia.

Vie langaton seinälähetin langattoman vastaanottimen lähelle.

1.) Aseta langaton vastaanotin oppimisvalmiuteen.

2.) Kun päälle-signaali on lähetetty, seinälähettimen led-valo palaa vihreänä ja langaton vastaanotin ottaa ohjelmoinnin vastaan.

Ohjelmoinnin poisto

Jos haluat poistaa ohjelmoinnin, tee edellä mainitut toimenpiteet 1 ja 2. Nyt lähetetään päältä pois -signaali.

Led-valo välkähtää kaksi kertaa punaisena.

Automaattisen sammutusajan säätäminen

Mikä tahansa aika säädetäänkin, sammutus voidaan tehdä myös ennen ajan umpeutumista!

Paina päälle- ja pois päältä -painiketta 3 sekunnin ajan sammutusajan säätämiseksi!

FIN

Käyttöohje

ITW-801

ITW-802

Led vilkkuu vihreänä!

Päälle-painikkeella sammutusaika pitenee, pois päältä -painikkeella lyhenee.

Vihreä led osoittaa seuraavasti:

0 – 1x led-valon välähdys

5 s - 2x

1 min - 3x

10 min - 4x

30 min - 5x

60 min - 6x

Painamalla päälle- ja pois päältä -painiketta samanaikaisesti uudelleen 3 sekunnin ajan sammutusaika tallennetaan. Led-valon nopea vilkkuminen vahvistaa tallennuksen.

ITW-802: Jokainen kanava voi saada oman sammutusajan.

Näin kaksi vastaanotinta voidaan sammuttaa eri aikoihin.

Myös vastaanotin, joka on oppinut molemmat koodit, voi saada valinnaisesti lyhyen tai pitkän sammutusajan. (esim. painike 1 = 10 min, painike 2 = 60 min)

Asennus

Asennuslevyn yksinkertainen kiinnitys!

Myös lasiin, puuhun, tapettiin tai laattoihin... Helppo asentaa.

Kaksoistarra sekä ruuvit kuuluvat toimituksen sisältöön.

Vinkki häiriöiden poistoon: Vältä metallisia suojuksia.

Käyttö

Päällekytkentä: Paina 1x päälle (ylhäältä). Led välkähtää vihreänä.

Päältäpoiskytkentä: Paina 1x pois päältä (alhaalla). Led välkähtää kaksi kertaa punaisena.

Himmentäminen:

1) Himmennys aloitetaan painamalla päälle-signaalia uudelleen. Se pysäytetään halutussa kirkkaudessa päälle-signaalilla. tai

2) Pitämällä päälle- (kirkkaammaksi) ja pois päältä -painiketta (pime-ämmäksi) himmennetään niin kauan, kun halutussa kirkkaudessa päästetään irti.

FIN

Käyttöohje

ITW-801

ITW-802

3) Päälle-kytketyssä ja pois-päältäkytketyssä tilassa saavutetaan maksimikirkkaus, kun päälle-signaali lähetetään kaksi kertaan nopeasti peräkkäin.

Painamalla pois-päältä-signaalia kaksi kertaa saadaan vähimmäis-kirkkaus (esim. yövalo).

Viimeksi käytetty kirkkaus pysyy siihen saakka, kun uusi päällekytkeminen tallennetaan!

Ota huomioon, että langattomien himmennin-vastaanottimien vanhoissa ja uusissa malleissa voi olla eroja.

Vanhoissa himmentimissä himmentäminen tapahtuu ilman taukoja.

Uusissa malleissa kirkkaus pysähtyy aina kulloisessakin kirkkaimmassa ja pimeimmässä kohdassa.

Synkronoitu himmennystoiminto useilla himmennin-vastaanottimilla ei ole taattu.

Turvallisuusohje

Älä nielaise paristoja. Vaarallisten aineiden aiheuttama palovaara! Tämä tuote sisältää nappipariston. Jos nappiparisto joutuu ihmisen elimistöön, vain kahden tunnin sisällä voi tulla vakavia sisäisiä palovammoja, jotka johtavat kuolemaan. Pidä uudet ja käytetyt pariston poissa lasten ulottuvilta. Jos paristolokero ei sulkeudu hyvin, tuotetta ei voida enää käyttää, ja se on pidettävä poissa lasten ulottuvilta. Jos epäilet, että joku on nielaissut pariston tai paristo on joutunut Jonnekin elimistöön, käänny heti lääkärin puoleen.

Vaatimustenmukaisuusvakuutus on saatavana osoitteessa www.intertechno.at/CE
