| Tipo de produto | Controle remoto sem fio (transmissor de rádio de parede) |
| Modelo | ITW-801 (1 canal) |
| Marca | Intertechno |
| Alimentação | 1× pilha CR2032 3V |
| Vida útil da pilha | Aproximadamente 20.000 comutações ou 3 anos |
| Indicador de pilha fraca | LED pisca em vermelho a cada 4 segundos |
| Alcance | Até 100 m em campo aberto (dependendo do receptor) |
| Frequência de rádio | 433,92 MHz |
| Número de canais | 1 |
| Funções principais | Ligar/Desligar (ON/OFF) com sinal de rádio, variação de luminosidade (para receptores dimmer compatíveis), timer de desligamento automático ajustável |
| Ajuste do tempo de desligamento | Manter ON e OFF pressionados por 3 segundos, depois ajustar com ON (aumentar) e OFF (diminuir), confirmar mantendo novamente por 3 segundos |
| Indicação LED | Acendimento verde (ligar/manter), piscar verde (ajuste), acendimento vermelho duas vezes (desligar), piscar vermelho (pilha fraca) |
| Aprendizado de código | Compatível com receptores de autoaprendizagem Intertechno: colocar o receptor em modo de aprendizado, depois pressionar ON |
| Exclusão de código | Mesmo procedimento, mas pressionando OFF (LED vermelho pisca 2 vezes) |
| Montagem | Adesivo dupla-face ou parafusos fornecidos; evitar blindagem metálica para não reduzir o alcance |
| Dimensões aproximadas | 80 × 80 × 20 mm (estimativa) |
| Peso aproximado | 30 g (com pilha) |
| Temperatura de uso | 0 °C a +40 °C (estimativa) |
| Instruções de segurança | Não ingerir a pilha botão, manter fora do alcance de crianças, substituir por pilha idêntica CR2032 |
| Conformidade | Declaração de conformidade em www.intertechno.at/CE |
| Acessórios fornecidos | Pilha CR2032, fita adesiva dupla-face, parafusos de montagem |
Perguntas frequentes - ITW-801 Intertechno
Perguntas dos utilizadores sobre ITW-801 Intertechno
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Controle remoto sem fio em formato PDF gratuitamente! Encontre o seu manual ITW-801 - Intertechno e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. ITW-801 da marca Intertechno.

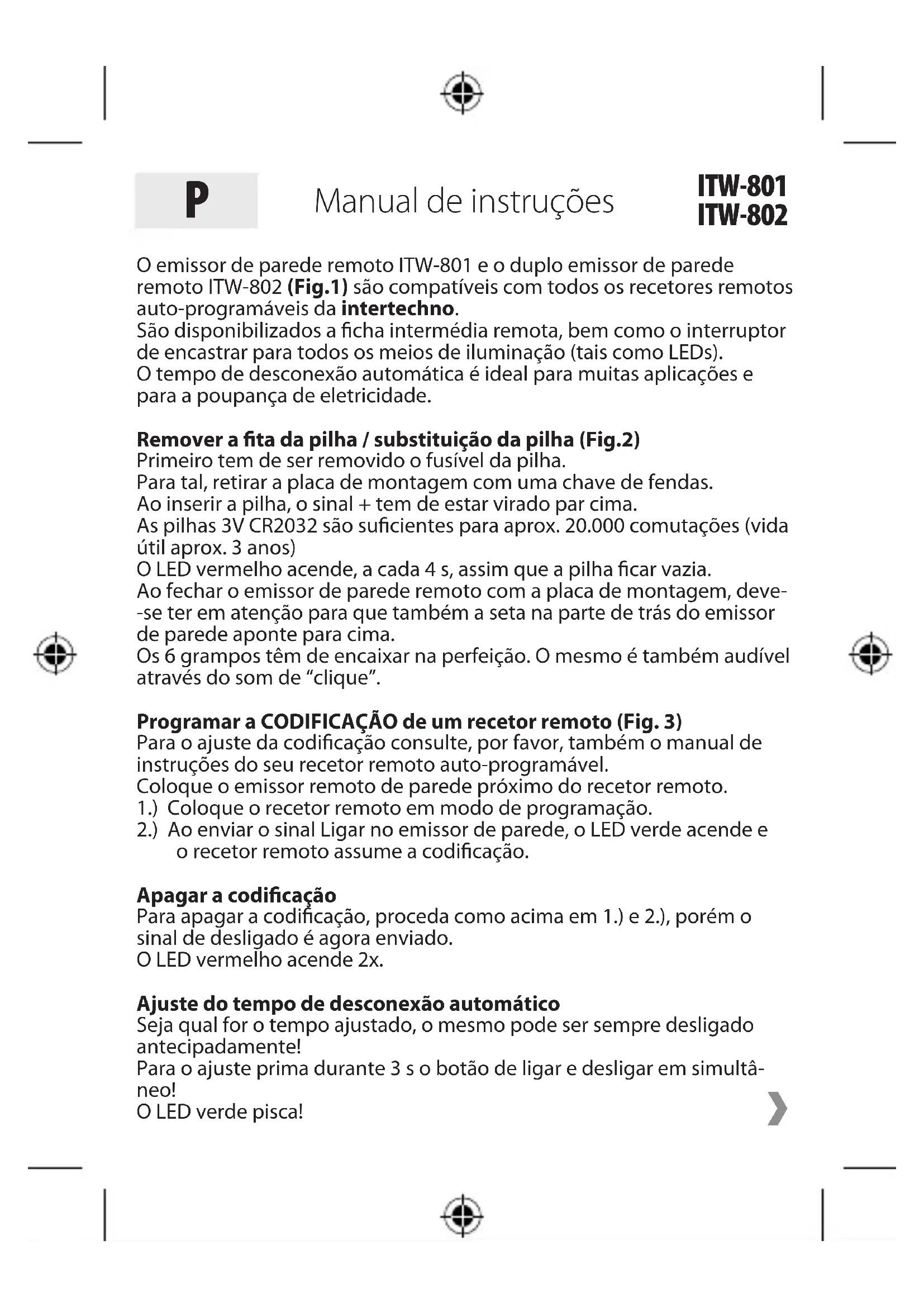

MANUAL DE UTILIZADOR ITW-801 Intertechno
P Manual de instruções
Manual de instruções
ITW-801
ITW-802
O emissor de parede remoto ITW-801 e o duplo emissor de parede remoto ITW-802 (Fig.1) são compatíveis com todos os recetores remotos auto-programáveis da intertechno.
São disponibilizados a ficha intermédia remota, bem como o interruptor de encastrar para todos os meios de iluminação (tais como LEDs).
O tempo de desconexão automática é ideal para muitas aplicações e para a poupança de eletricidade.
Remover a fita da pilha / substituição da pilha (Fig.2)
Primeiro tem de ser removido o fusível da pilha.
Para tal, retirar a placa de montagem com uma chave de fendas.
Ao inserir a pilha, o sinal + tem de estar virado par cima.
As pilhas 3V CR2032 são suficientes para aprox. 20.000 comutações (vida útil aprox. 3 anos)
O LED vermelho acende, a cada 4 s, assim que a pilha ficar vazia.
Ao fechar o emissor de parede remoto com a placa de montagem, deve-se ter em atenção para que também a seta na parte de trás do emissor de parede aponte para cima.
Os 6 grampos têm de encaixar na perfeição. O mesmo é também audível através do som de "clique".
Programar a CODIFICAÇÃO de um recetor remoto (Fig. 3)
Para o ajuste da codificação consulte, por favor, também o manual de instruções do seu recetor remoto auto-programável.
Coloque o emissor remoto de parede próximo do recetor remoto.
1.) Coloque o recetor remoto em modo de programação.
2.) Ao enviar o sinal Ligar no emissor de parede, o LED verde acende e o recetor remoto assume a codificação.
Apagar a codificação
Para apagar a codificação, proceda como acima em 1.) e 2.), porém o sinal de desligado é agora enviado.
O LED vermelho acende 2x.
Ajuste do tempo de desconexão automático
Seja qual for o tempo ajustado, o mesmo pode ser sempre desligado antecipadamente!
Para o ajuste prima durante 3 s o botão de ligar e desligar em simultâneo!
O LED verde pisca!
P
Manual de instruções
ITW-801
ITW-802
Através do botão ligar é prolongado o tempo de desconexão.
Encurtado com o botão desligar.
O LED verde apresenta:
0 - 1x acende o LED
5s - 2x
1 min. - 3x
10 min. - 4x
30 min. - 5x
60 min. - 6x
O tempo de desconexão é guardado premindo simultaneamente os botões LIGAR e DESLIGAR durante 3 segundos. Tal é confirmado pelo LED a piscar rapidamente.
ITW-802: Cada canal pode receber um tempo de desconexão próprio.
Assim, 2 recetores podem desligar-se em momentos diferentes.
Contudo, um recetor que tenha ambos os códigos programados pode também receber um tempo de desconexão curto ou longo. (p. ex. Botão 1 = 10 min., Botão 2 = 60 min.)
Montagem
Fixação simples da placa de montagem!
Fácil de montar...mesmo em vidro, madeira, papel de parede ou azulejos.
Fita-cola de dupla face, bem como parafusos incluídos.
Indicação de anomalia: Evitar blindagem metálica.
Funcionamento
Ligar: Premir 1x Ligar (em cima). O LED verde acende de forma breve.
Desligar: Premir 1x Desligar (em baixo). O LED vermelho acende 2x de forma breve.
Regular:
1.) O processo de regulação é iniciado pressionando novamente o sinal Ligar e para com o sinal Ligar quando o brilho desejado é atingido. Ou
P
Manual de instruções
ITW-801
ITW-802
2.) Manter premido o botão Ligar (mais brilhante) ou Desligar (mais escuro) para escurecer a luz até que esta pare no brilho desejado quando libertar o botão.
3.) No estado ligado e desligado, o brilho máximo é alcançado envian- do o sinal ligado 2 vezes, rapidamente.
Ao enviar o sinal de desligado duas vezes, o brilho mínimo é alcançado (por exemplo, luz noturna).
A última luminosidade utilizada permanece armazenada até ser ligada novamente!
Tenha em atenção, que podem existir desvios em modelos mais antigos e mais novos de recetores de regulação remota.
Desta forma, em tipos de regulação mais antigos, o processo de regulação é contínuo.
Ém modelos recentes a luminosidade é parada no respetivo ponto mais alto e mais baixo.
Não está garantido nenhum processo de regulação sincronizado com diversos recetores de regulação.
Indicações de segurança
Não engolir pilhas, perigo de queimaduras devido a substâncias perigosas!
Este produto contém uma pilha-botão. Se a pilha-botão for ingerida podem ocorrer queimaduras internas graves apenas em 2 horas e levar à morte. Mantenha pilhas novas e usadas longe do alcance de crianças.
Se o compartimento das pilhas não fechar de forma adequada, não utilizar o produto e manter longe do alcance de crianças. Se suspeitar que tenham sido ingeridas pilhas ou as mesmas se encontrarem numa determinada parte do corpo, procure ajuda médica imediata.
A declaração de conformidade pode ser encontrada em www.intertechno.at/CE
