ITW-801 - Bezdrátový ovladač Intertechno - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma ITW-801 Intertechno ve formátu PDF.
| Typ produktu | Bezdrátový dálkový ovladač (nástěnný rádiový vysílač) |
| Model | ITW-801 (1 kanál) |
| Značka | Intertechno |
| Napájení | 1× baterie CR2032 3V |
| Životnost baterie | Přibližně 20 000 spínání nebo 3 roky |
| Indikátor slabé baterie | LED bliká červeně každé 4 sekundy |
| Dosah | Až 100 m na volném prostranství (podle přijímače) |
| Rádiová frekvence | 433,92 MHz |
| Počet kanálů | 1 |
| Hlavní funkce | Zapnutí/Vypnutí (ON/OFF) s rádiovým signálem, regulace jasu (pro kompatibilní stmívací přijímače), nastavitelné automatické vypnutí |
| Nastavení doby vypnutí | Podržte ON a OFF po dobu 3 sekund, poté nastavte pomocí ON (zvýšení) a OFF (snížení), potvrďte opětovným podržením po dobu 3 sekund |
| Indikace LED | Zelené svícení (provoz/podržení), zelené blikání (nastavení), červené svícení dvakrát (vypnutí), červené blikání (slabá baterie) |
| Učení kódování | Kompatibilní s přijímači Intertechno s auto-učením: uveďte přijímač do režimu učení, poté stiskněte ON |
| Smazání kódování | Stejný postup, ale stiskněte OFF (červená LED 2x blikne) |
| Montáž | Oboustranná lepicí páska nebo dodané šrouby; vyhněte se kovovému stínění, aby nedošlo ke snížení dosahu |
| Přibližné rozměry | 80 × 80 × 20 mm (odhad) |
| Přibližná hmotnost | 30 g (s baterií) |
| Provozní teplota | 0 °C až +40 °C (odhad) |
| Bezpečnostní pokyny | Nepolykejte knoflíkovou baterii, uchovávejte mimo dosah dětí, vyměňte za stejnou baterii CR2032 |
| Shoda | Prohlášení o shodě na www.intertechno.at/CE |
| Dodávané příslušenství | Baterie CR2032, oboustranná lepicí páska, montážní šrouby |
Často kladené otázky - ITW-801 Intertechno
Dotazy uživatelů ohledně ITW-801 Intertechno
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Bezdrátový ovladač ve formátu PDF zdarma! Najděte svůj návod ITW-801 - Intertechno a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. ITW-801 značky Intertechno.

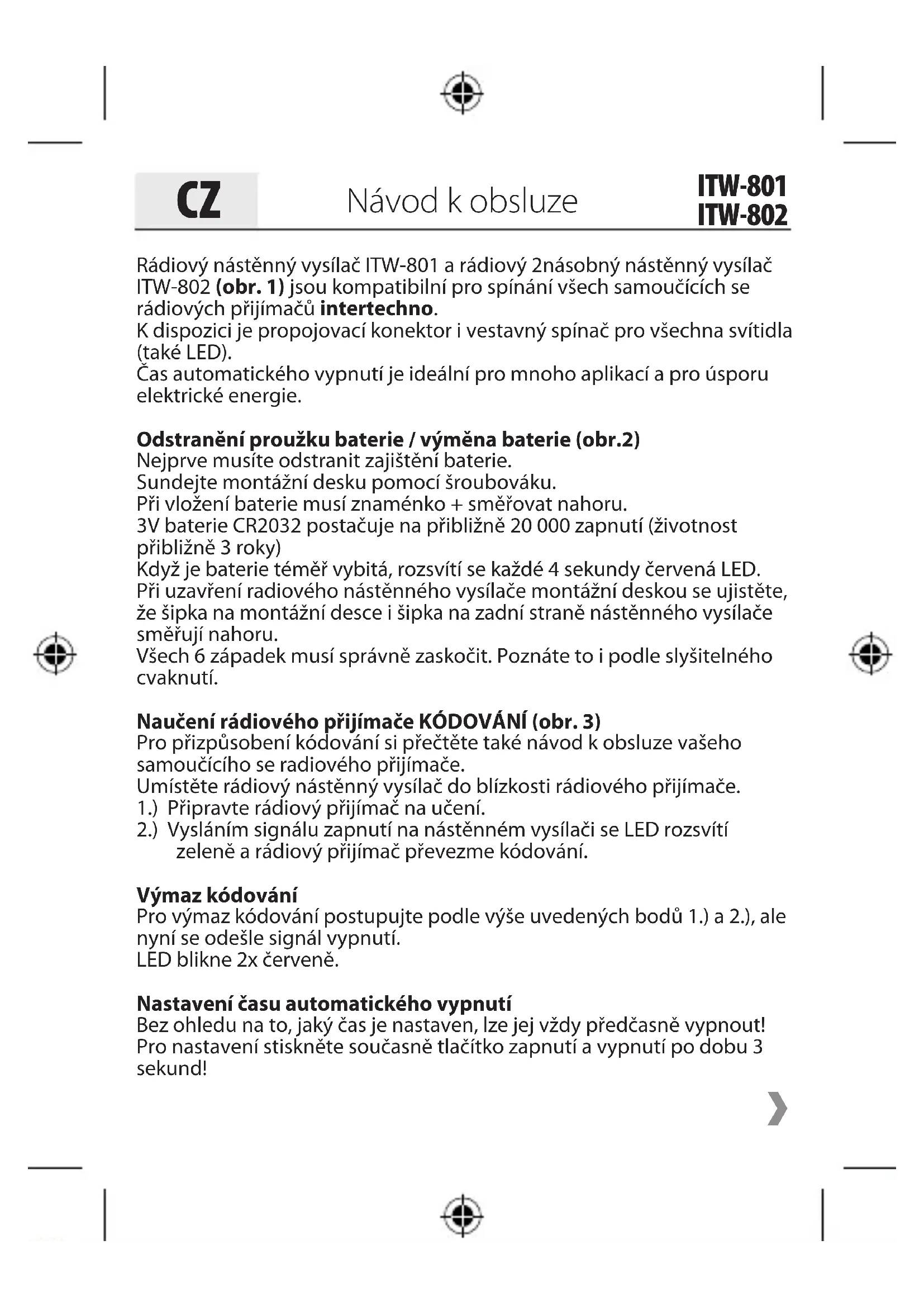

NÁVOD K OBSLUZE ITW-801 Intertechno
Rádiový nástěnný vysílač ITW-801 a rádiový 2násobný nástěnný vysílač ITW-802 (obr. 1) jsou kompatibilní pro spínání všech samoučících se rádiových přijímačů intertechno.
K dispozici je propojovací konektor i vestavný spínač pro všechna svítidla (také LED).
Čas automatického vypnutí je ideální pro mnoho aplikací a pro úsporu elektrické energie.
Odstranění proužku baterie / výměna baterie (obr.2)
Nejprve musíte odstranit zajištění baterie.
Sundejte montážní desku pomocí šroubováku.
Při vložení baterie musí znaménko + směřovat nahoru.
3V baterie CR2032 postačuje na přibližně 20 000 zapnutí (životnost přibližně 3 roky)
Když je baterie téměř vybitá, rozsvítí se každé 4 sekundy červená LED.
Při uzavření radiového nástěnného vysílače montážní deskou se ujistěte, že šipka na montážní desce i šipka na zadní straně nástěnného vysílače směřují nahoru.
Všech 6 západek musí správně zaskočit. Poznáte to i podle slyšitelného cvaknutí.
Naučení rádiového přijímače KÓDOVÁNÍ (obr. 3)
Pro přizpůsobení kódování si přečtěte také návod k obsluze vašeho samoučícího se radiového přijímače.
Umístěte rádiový nástěnný vysílač do blízkosti rádiového přijímače.
1.) Připravte rádiový přijímač na učení.
2.) Vysláním signálu zapnutí na nástěnném vysílači se LED rozsvítí zeleně a rádiový přijímač převezme kódování.
Výmaz kódování
Pro výmaz kódování postupujte podle výše uvedených bodů 1.) a 2.), ale nyní se odešle signál vypnutí.
LED blikne 2x červeně.
Nastavení času automatického vypnutí
Bez ohledu na to, jaký čas je nastaven, lze jej vždy předčasně vypnout! Pro nastavení stiskněte současně tlačítko zapnutí a vypnutí po dobu 3 sekund!
CZ
Návod k obsluze
ITW-801
ITW-802
LED bliká zeleně!
Doba vypnutí se prodlužuje tlačítkem zapnutí.
Tlačítkem vypnutí se zkracuje.
Zelená LED signalizuje:
0 - 1x bliknutí LED
5s - 2x
1min. - 3x
10min. - 4x
30min. - 5x
60min. - 6x
Čas vypnutí opět uložíte současným stisknutím tlačítka zapnutí a vypnutí po dobu 3 sekund. Uložení je potvrzeno rychlým blikáním LED.
ITW-802: Každý kanál může mít svůj vlastní čas vypnutí.
To znamená, že 2 přijímače se mohou vypnout v různou dobu.
Ale i přijímač, který se naučil oba kódy, může mít volitelně krátký nebo dlouhý čas vypnutí. (např. tlačítko 1 = 10min., tlačítko 2 = 60min.)
Montáž
Jednoduché upevnění montážní desky!
Snadná montáž... dokonce i na sklo, dřevo, tapety nebo obklady.
Oboustranná lepicí páska i šrouby jsou součástí balení.
Upozornění na rušení: Zamezte kovovému stínění.
Obsluha
Zapnutí: Stiskněte 1x zapnutí (nahoře). LED blikne zeleně.
Vypnutí: Stiskněte 1x vypnutí (dole). LED blikne 2x červeně.
Stmívání:
1.) Stmívání se spustí opětovným stisknutím signálu zapnutí a při dosažení požadovaného jasu se zastaví signálem zapnutí. Nebo
2.) Podržením tlačítka zapnutí (jasnější) nebo vypnutí (tmavší) se bude stmívat, dokud tlačítko při dosažení požadovaného jasu neuvolníte.
CZ
Návod k obsluze
ITW-801
ITW-802
3.) V zapnutém i vypnutém stavu dosáhnete maximálního jasu vysláním signálu zapnutí dvakrát rychle za sebou.
Minimálního jasu (např. noční světlo) dosáhnete 2x vysláním signálu vypnutí.
Naposledy použitý jas zůstane uložen až do opětovného zapnutí!
Upozorňujeme, že u starších a novějších modelů rádiových přijímačů stmívače se mohou vyskytnout rozdíly.
U starších typů stmívačů je stmívání plynulé.
U novějších modelů se jas zastaví vždy v nejjasnějším a nejtmavším bodě.
Synchronní stmívání s více přijímači stmívače není zaručeno.
Bezpečnostní upozornění
Baterie nepolykejte, nebezpečí popálení nebezpečnými látkami! Tento výrobek obsahuje knoflíkovou baterii. Polknutí knoflíkové baterie může způsobit během pouhých 2 hodin těžké vnitřní popáleniny a smrt. Nové a použité baterie uchovávejte mimo dosah dětí. Pokud nelze přihrádku na baterie bezpečně zavřít, přestaňte výrobek používat a uložte jej mimo dosah dětí. Pokud se domníváte, že baterie byly spolknu-ty nebo se nacházejí v jakékoli části těla, okamžitě vyhledejte lékařskou pomoc.
Prohlášení o shodě najdete na www.intertechno.at/CE
DK
Pri vkladaní batérie musí symbol + smerovat nahor.
Ak sa batéria vybíja, každé 4 sekundy sa rozsvieti červená LED.
Bezdrôtový nástenný vysielač priblížte k rádiovému prijímaču.
1.) Pripravte rádiový prijímač na učenie.
2.) Odoslaním signálu zapnutia na nástennom vysielači sa rozsvieti zelená LED a rádiový prijímač prevezme kódovanie.
Vymazanie kódovania
Nastavenie automatického času vypnutia
Stlačením tlačidla zapnutia sa čas vypnutia predlíži.
Stlačením tlačidla vypnutia sa skráti.
Zelená LED indikuje:
0 - 1 x zasvietenie LED diódy
5s - 2x
1 min. - 3 x
10min. - 4 x
30min. - 5x
60min. - 6 x
Vypnutie: 1x stlačte tlačidlo vypnutia (dole). LED zasvieti 2x krátko načerveno.
Tlmenie:
2.) Stlačením a držaním tlačidla zapnutia (vyšší jas) alebo vypnutia (nižší jas) sa bude tlmit dovtedy, kým sa proces neukončí uvolnením tlačidla pri dosiahnutí požadovaného jasu.
SK
Návod na obsluhu
ITW-801
ITW-802
Preto je v starších typoch vypínačov tlmenie plynulé.
V novších modeloch sa svetlost zastaví v najjasnejšom a najtmavšom bode.
Vyhlásenie o zhode nájdete na adrese www.intertechno.at/CE
