ITW-801 - Draadloze afstandsbediening Intertechno - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze afstandsbediening (wandradiotelefoon)
Model	ITW-801 (1 kanaal)
Merk	Intertechno
Voeding	1× CR2032 batterij 3V
Levensduur batterij	Ongeveer 20.000 schakelingen of 3 jaar
Batterij bijna leeg indicator	LED knippert rood om de 4 seconden
Bereik	Tot 100 m in open veld (afhankelijk van ontvanger)
Radiofrequentie	433,92 MHz
Aantal kanalen	1
Hoofdfuncties	Aan/Uit (ON/OFF) met radiosignaal, helderheidsregeling (voor compatibele dimontvangers), instelbare automatische uitschakeltimer
Instelling van uitschakelvertraging	Houd ON en OFF 3 seconden ingedrukt, stel dan in met ON (verhogen) en OFF (verlagen), bevestig door opnieuw 3 seconden ingedrukt te houden
LED-indicatie	Groen branden (aan/ingedrukt houden), groen knipperen (instellen), twee keer rood branden (uit), rood knipperen (batterij bijna leeg)
Code aanleren	Compatibel met Intertechno zelflerende ontvangers: zet de ontvanger in leermodus, druk dan op ON
Code wissen	Zelfde procedure maar door op OFF te drukken (rode LED knippert 2 keer)
Montage	Dubbelzijdig plakband of meegeleverde schroeven; vermijd metalen afscherming om het bereik niet te verminderen
Geschatte afmetingen	80 × 80 × 20 mm (schatting)
Geschat gewicht	30 g (met batterij)
Gebruikstemperatuur	0 °C tot +40 °C (schatting)
Veiligheidsinstructies	Slik de knoopcel niet door, buiten bereik van kinderen houden, vervangen door identieke CR2032 batterij
Conformiteit	Conformiteitsverklaring op www.intertechno.at/CE
Meegeleverde accessoires	CR2032 batterij, dubbelzijdig plakband, montageschroeven

Veelgestelde vragen - ITW-801 Intertechno

Hoe koppel ik de ITW-801 afstandsbediening aan een Intertechno ontvanger?

Plaats de zender in de buurt van de ontvanger. Zet de ontvanger in de leermodus (zie de handleiding). Druk op de ON-knop van de afstandsbediening. De groene LED gaat branden: de code is opgeslagen.

Hoe verwijder ik de code van een ontvanger?

Ga te werk zoals bij het aanleren, maar druk in plaats van op ON op OFF. De rode LED knippert twee keer: de code is gewist.

Welk type batterij gebruiken en hoe vervang ik deze?

Gebruik een CR2032 3V batterij. Verwijder de montageplaat met een schroevendraaier, plaats de batterij met de + naar boven, sluit vervolgens door de pijlen uit te lijnen totdat deze vastklikt.

Hoe stel ik de automatische uitschakeltimer in?

Houd de ON- en OFF-knoppen 3 seconden ingedrukt (LED knippert groen). Gebruik ON om de vertraging te verhogen, OFF om deze te verlagen. Bevestig door opnieuw ON + OFF 3 seconden ingedrukt te houden (LED knippert snel).

Hoe gebruik ik de dimfunctie?

Schakel in met ON. Om de helderheid in te stellen, houd ON (lichter) of OFF (donkerder) ingedrukt en laat los op het gewenste niveau. Stuur twee keer ON voor maximum, twee keer OFF voor minimum (nachlampje).

Wat moet ik doen als de LED om de 4 seconden rood knippert?

Dit geeft aan dat de batterij bijna leeg is. Vervang de batterij zo snel mogelijk door een nieuwe CR2032.

De afstandsbediening werkt niet meer, wat moet ik controleren?

Controleer de batterij (staat en goed contact), zorg ervoor dat de afstandsbediening binnen bereik van de ontvanger is (max 100 m in open veld) en dat er geen metalen afscherming is. Leer de code opnieuw aan indien nodig.

Kan ik de ITW-801 gebruiken met een ouder model dimmer?

Ja, maar het gedrag kan verschillen: oudere dimmers werken in continue modus, nieuwere stoppen op de uiterste punten. Synchronisatie tussen meerdere dimmers is niet gegarandeerd.

Hoe monteer ik de afstandsbediening aan de muur?

Bevestig de montageplaat met het meegeleverde dubbelzijdige plakband of met schroeven. Vermijd metalen oppervlakken die het bereik verminderen.

Waar vind ik de conformiteitsverklaring?

De conformiteitsverklaring is beschikbaar op www.intertechno.at/CE.

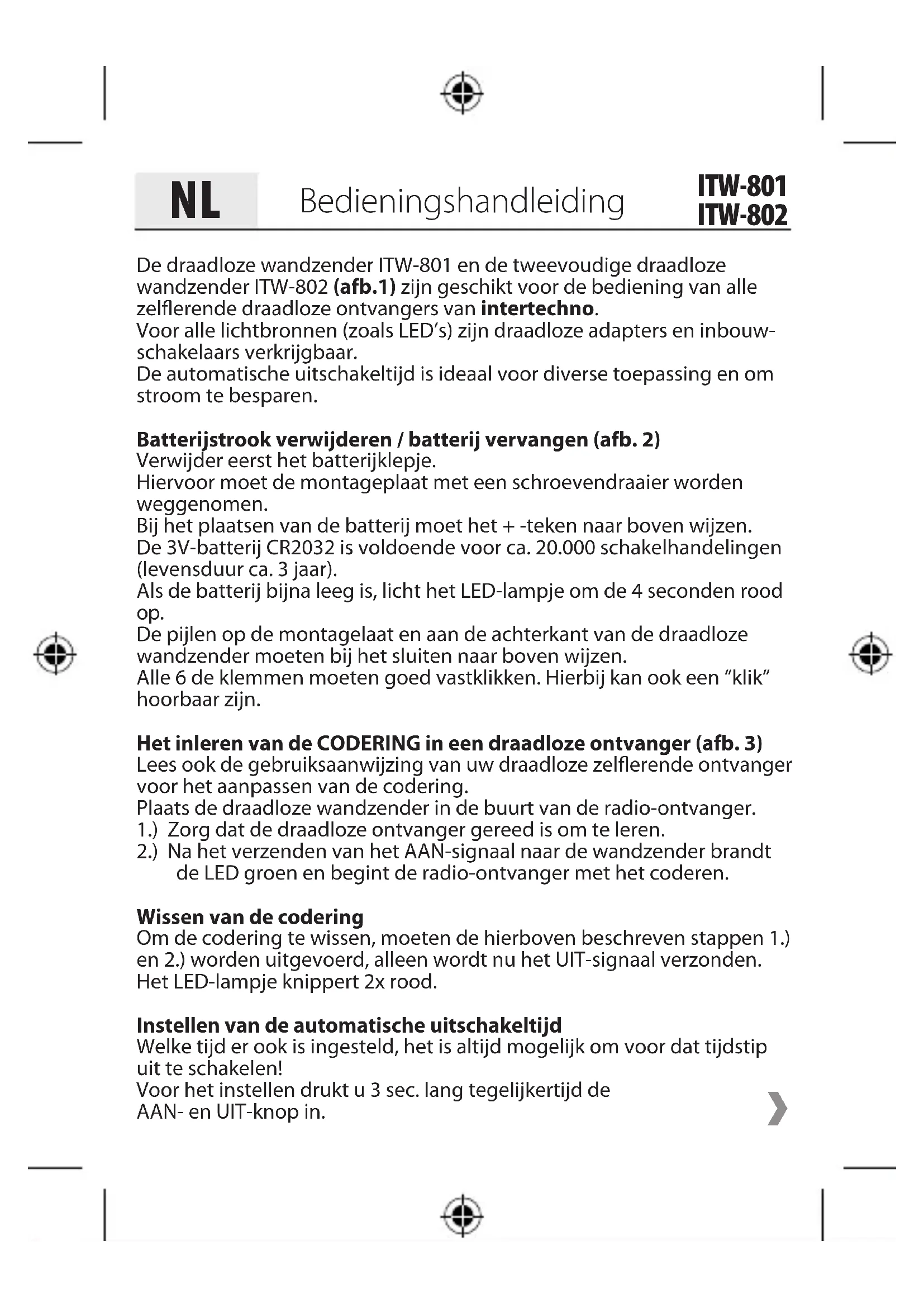

GEBRUIKSAANWIJZING ITW-801 Intertechno

NL Bedieningshandleiding

Bedieningshandleiding

ITW-801

ITW-802

De draadloze wandzender ITW-801 en de tweevoudige draadloze wandzender ITW-802 (afb.1) zijn geschikt voor de bediening van alle zelflerende draadloze ontvangers van intertechno.

Voor alle lichtbronnen (zoals LED's) zijn draadloze adapters en inbouwschakelaars verkrijgbaar.

De automatische uitschakeltijd is ideaal voor diverse toepassing en om stroom te besparen.

Batterijstrook verwijderen / batterij vervangen (afb. 2)

Verwijder eerst het batterijklepje.

Hiervoor moet de montageplaat met een schroevendraaier worden weggenomen.

Bij het plaatsen van de batterij moet het + -teken naar boven wijzen.

De 3V-batterij CR2032 is voldoende voor ca. 20.000 schakelhandelingen (levensduur ca. 3 jaar).

Als de batterij bijna leeg is, licht het LED-lampje om de 4 seconden rood op.

De pijlen op de montagelaat en aan de achterkant van de draadloze wandzender moeten bij het sluiten naar boven wijzen.

Alle 6 de klemmen moeten goed vastklikken. Hierbij kan ook een "klik" hoorbaar zijn.

Het inleren van de CODERING in een draadloze ontvanger (afb. 3)

Lees ook de gebruiksaanwijzing van uw draadloze zelflerende ontvanger voor het aanpassen van de codering.

Plaats de draadloze wandzender in de buurt van de radio-ontvanger.

1.) Zorg dat de draadloze ontvanger gereed is om te leren.
2.) Na het verzenden van het AAN-signaal naar de wandzender brandt de LED groen en begint de radio-ontvanger met het coderen.

Wissen van de codering

Om de codering te wissen, moeten de hierboven beschreven stappen 1.) en 2.) worden uitgevoerd, alleen wordt nu het UIT-signaal verzonden.

Het LED-lampje knippert 2x rood.

Instellen van de automatische uitschakeltijd

Welke tijd er ook is ingesteld, het is altijd mogelijk om voor dat tijdstip uit te schakelen!

Voor het instellen drukt u 3 sec. lang tegelijkertijd de

AAN- en UIT-knop in.

NL

Bedieningshandleiding

ITW-801

ITW-802

De LED knippert groen.

Met de AAN-knop kiest u een latere uitschakeltijd.

Met de UIT-knop een vroegere.

Weergave van de groene LED:

0 - 1x branden van de LED

5s - 2x

1 min. - 3x

10 min. - 4x

30 min. - 5x

60 min. - 6x

Door opnieuw 3 sec. lang tegelijkertijd de AAN- en UIT-knop ingedrukt te houden, slaat u de uitschakeltijd op. Dit wordt bevestigd door snel knipperen van de LED.

ITW-802: elk kanaal kan een eigen uitschakeltijd krijgen.

Op die manier kunnen 2 ontvangers op verschillende tijden uitschakelen.

Maar ook een ontvanger die beide codes heeft ingestudeerd, kan desgewenst vroeger of later uitschakelen. (bijv. toets 1 = 10 min., toets 2 = 60 min.)

Montage

Eenvoudige bevestiging van de montageplaat!

Zelfs op glas, hout, behang of tegels, ... eenvoudig te monteren.

Dubbelzijdige tape en schroeven zijn inbegrepen.

Waarschuwing: Vermijd metalen afscherming.

Gebruik

Inschakelen: 1x AAN (boven) indrukken. Het LED-lampje gaat kortston-dig groen branden.

Uitschakelen: 1x UIT (beneden) indrukken. Het LED-lampje gaat 2x rood branden.

Dimmen:

1) De dimmer begint te lopen door opnieuw indrukken van het AAN-signaal en stopt als bij de gewenste helderheid weer op het AAN-signaal wordt gedrukt. Of

NL

Bedieningshandleiding

ITW-801

ITW-802

2) Door de AAN- (lichter) of de UIT-knop (donkerder) ingedrukt te houden, wordt net zo lang gedimd tot de knop bij de gewenste helderheid wordt losgelaten.

3) In ingeschakelde én in uitgeschakelde toestand wordt door 2 keer snel achter elkaar het AAN-signaal te verzenden de maximale helderheid bereikt.

Door 2x het UIT-signaal te verzenden, wordt de minimale helderheid bereikt (bijv. nachtlamp).

De laatste ingestelde helderheid blijft bewaard totdat opnieuw wordt ingeschakeld!

Houd er rekening mee dat oudere en nieuwere modellen draadloze dimmerontvangers kunnen afwijken.

Bij oudere dimmertypes is de dimmerloop bijvoorbeeld continu actief. Bij nieuwere modellen wordt de helderheid op het helderste en donkerste punt gestopt.

Een synchrone dimmerloop met meerdere dimmerontvangers kan niet worden gegarandeerd.

Veiligheidsvoorschriften

Batterijen niet inslikken, gevaar voor brandwonden door gevaarlijke stoffen! Dit product bevat een knoopcelbatterij. Als de knoopcelbatterij wordt ingeslikt, kunnen ernstige inwendige brandwonden binnen slechts 2 uur optreden en tot de dood leiden. Houd nieuwe en gebruikte batterijen uit de buurt van kinderen. Als het batterijcompartiment niet goed sluit, stop dan met het gebruik van het product en houd het uit de buurt van kinderen. Als u denkt dat batterijen zijn ingeslikt of zich in een deel van het lichaam bevinden, dient u onmiddellijk een arts te raadplegen.

De conformiteitsverklaring is te vinden op www.intertechno.at/CE
