ITW-801 - Trådlös fjärrkontroll Intertechno - Gratis bruksanvisning och manual

Produkttyp	Trådlös fjärrkontroll (väggmonterad radiosändare)
Modell	ITW-801 (1 kanal)
Märke	Intertechno
Strömförsörjning	1× CR2032 3V-batteri
Batteritid	Cirka 20 000 omkopplingar eller 3 år
Indikator för lågt batteri	LED blinkar rött var 4:e sekund
Räckvidd	Upp till 100 m i fritt fält (beroende på mottagare)
Radiofrekvens	433,92 MHz
Antal kanaler	1
Huvudfunktioner	På/Av (ON/OFF) med radiosignal, ljusstyrkejustering (för kompatibla dimmermottagare), justerbar automatisk avstängningstimer
Justering av avstängningsfördröjning	Håll ON och OFF nedtryckta i 3 sekunder, justera sedan med ON (öka) och OFF (minska), bekräfta genom att trycka igen i 3 sekunder
LED-indikering	Grön sken (på/håll), grönt blinkande (justering), rött sken två gånger (av), rött blinkande (lågt batteri)
Inlärning av kod	Kompatibel med Intertechnos självinlärningsmottagare: sätt mottagaren i inlärningsläge, tryck sedan på ON
Radering av kod	Samma procedur men tryck på OFF (röd LED blinkar 2 gånger)
Montering	Dubbelhäftande tejp eller medföljande skruvar; undvik metallskärmning för att inte minska räckvidden
Ungefärliga mått	80 × 80 × 20 mm (uppskattning)
Ungefärlig vikt	30 g (med batteri)
Användningstemperatur	0 °C till +40 °C (uppskattning)
Säkerhetsanvisningar	Svälj inte knappcellsbatteriet, håll utom räckhåll för barn, byt ut mot identiskt CR2032-batteri
Överensstämmelse	Försäkran om överensstämmelse på www.intertechno.at/CE
Medföljande tillbehör	CR2032-batteri, dubbelhäftande tejp, monteringsskruvar

Vanliga frågor - ITW-801 Intertechno

Hur kopplar jag ITW-801-fjärrkontrollen till en Intertechno-mottagare?

Placera sändaren nära mottagaren. Sätt mottagaren i inlärningsläge (se dess manual). Tryck på ON-knappen på fjärrkontrollen. Den gröna LED-lampan tänds: koden är sparad.

Hur raderar jag koden för en mottagare?

Gör samma som för inlärning, men tryck på OFF istället för ON. Den röda LED-lampan blinkar två gånger: koden är raderad.

Vilken typ av batteri ska jag använda och hur byter jag det?

Använd ett CR2032 3V-batteri. Ta bort monteringsplattan med en skruvmejsel, sätt i batteriet med +-tecknet uppåt, stäng sedan genom att rikta in pilarna tills det klickar.

Hur ställer jag in den automatiska avstängningstimern?

Håll ON- och OFF-knapparna nedtryckta i 3 sekunder (LED blinkar grönt). Använd ON för att öka fördröjningen, OFF för att minska. Bekräfta genom att trycka på ON+OFF igen i 3 sekunder (LED blinkar snabbt).

Hur använder jag dimmerfunktionen?

Slå på med ON. För att justera ljusstyrkan, håll ON (ljusare) eller OFF (mörkare) och släpp på önskad nivå. Tryck på ON två gånger för maximum, OFF två gånger för minimum (nattlampa).

Vad gör jag om LED blinkar rött var 4:e sekund?

Det indikerar att batteriet är svagt. Byt ut batteriet mot ett nytt CR2032 så snart som möjligt.

Fjärrkontrollen fungerar inte längre, vad ska jag kontrollera?

Kontrollera batteriet (skick och bra kontakt), se till att fjärrkontrollen är inom räckvidd för mottagaren (max 100 m i fritt fält) och att det inte finns någon metallskärmning. Lär in koden igen om nödvändigt.

Kan jag använda ITW-801 med en äldre dimmermodell?

Ja, men beteendet kan skilja sig: äldre dimmer fungerar i kontinuerligt läge, nyare stannar vid extrempunkter. Synkronisering mellan flera dimrar är inte garanterad.

Hur monterar jag fjärrkontrollen på väggen?

Fäst monteringsplattan med den medföljande dubbelhäftande tejpen eller med skruvar. Undvik metallytor som minskar räckvidden.

Var hittar jag försäkran om överensstämmelse?

Försäkran om överensstämmelse finns på webbplatsen www.intertechno.at/CE

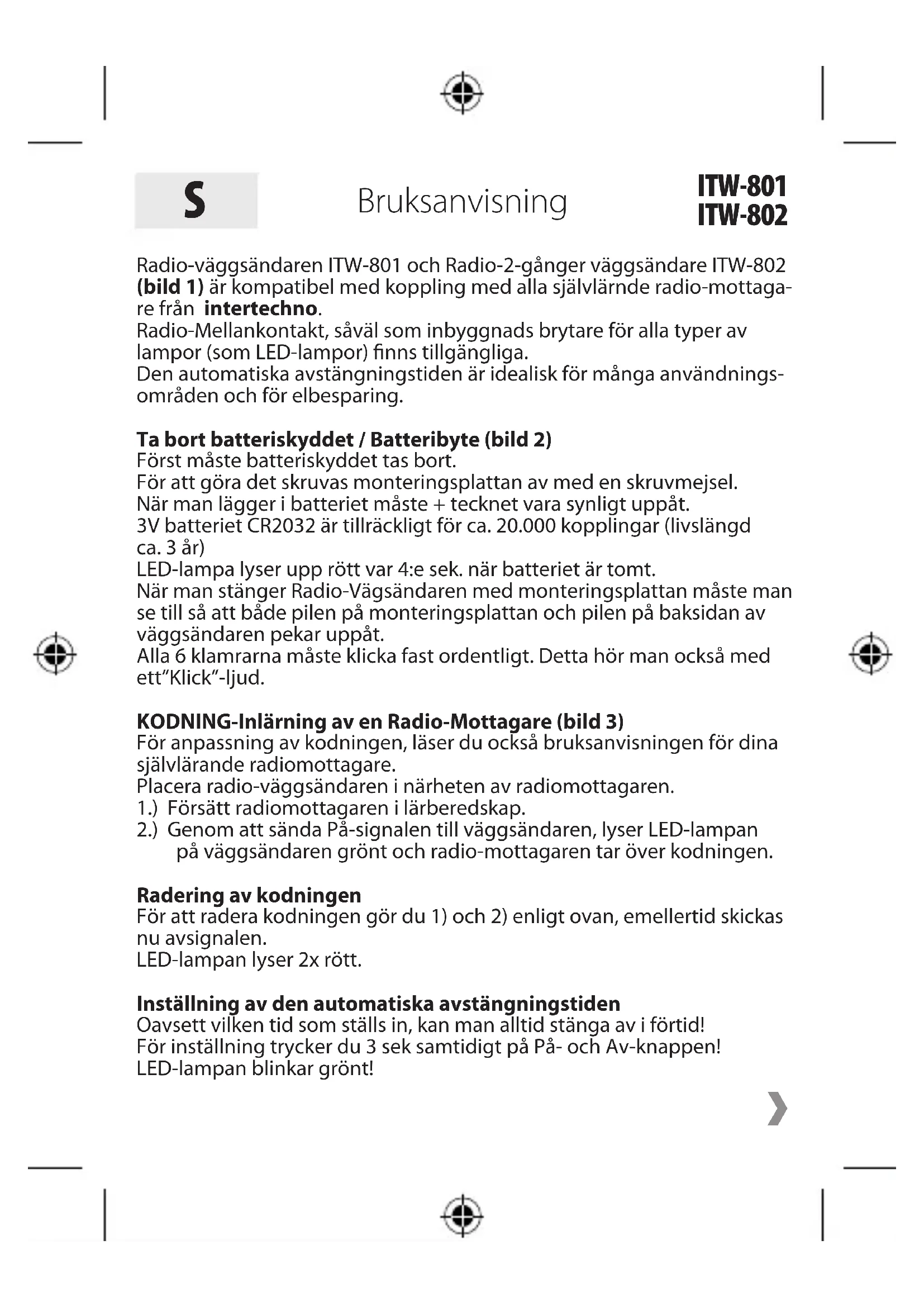

BRUKSANVISNING ITW-801 Intertechno

Løft av monteringsplaten med en skrutrekker.

Enkelt feste av monteringsplaten!

Radio-väggsändaren ITW-801 och Radio-2-gånger väggsändare ITW-802 (bild 1) är kompatibel med koppling med alla självlärnde radio-mottagare från intertechno.

Radio-Mellankontakt, såväl som inbyggnads brytare för alla typer av lampor (som LED-lampor) finns tillgängliga.

Den automatiska avstängningstiden är idealisk för många användningsområden och för elbesparing.

Ta bort batteriskyddet / Batteribyte (bild 2)

Först måste batteriskyddet tas bort.

För att göra det skruvas monteringsplattan av med en skruvmejsel.

När man lägger i batteriet måste + tecknet vara synligt uppåt.

3V batteriet CR2032 är tillräckligt för ca. 20.000 kopplingar (livslängd ca. 3 år)

LED-lampa lyser upp rött var 4:e sek. när batteriet är tomt.

När man stänger Radio-Vägsändaren med monteringsplattan måste man se till så att både pilen på monteringsplattan och pilen på baksidan av väggsändaren pekar uppåt.

Alla 6 klamrarna måste klicka fast ordentligt. Detta hör man också med ett"Klick"-ljud.

KODNING-Inlärning av en Radio-Mottagare (bild 3)

För anpassning av kodningen, läser du också bruksanvisningen för dina självlärande radiomottagare.

Placera radio-väggsändaren i närheten av radiomottagaren.

1.) Försätt radiomottagaren i lärberedskap.

2.) Genom att sända På-signalen till väggsändaren, lyser LED-lampan på väggsändaren grönt och radio-mottagaren tar över kodningen.

För att radera kodningen gör du 1) och 2) enligt ovan, emellertid skickas nu avsignalen.

LED-lampan lyser 2x rött.

Inställning av den automatiska avstängningstiden

Oavsett vilken tid som ställs in, kan man alltid stänga av i förtid!

För inställning trycker du 3 sek samtidigt på På- och Av-knappen!

LED-lampan blinkar grönt!

S

Bruksanvisning

ITW-801

ITW-802

Med På-knappen förlängs avstängningstiden.

Med avknappen förkortas.

Den gröna LED-lampan visar:

0 - 1x tänds LED-lampan

5s - 2x

1min. - 3x

10min. - 4x

30min. - 5x

60min. - 6x

Genom att återigen under 3 sek trycka samtidigt på PÅ- och Avknappen, sparas avstängningstiden. Detta bekräftas genom att LED-lampan blinkar snabbt.

ITW-802: Varje kanal kan tilldelas en egen avstängningstid.

Därmed kan 2 mottagare stänga av vid olika tidpunkter.

Men även en mottagare som har lärt in båda koderna kan valvis få en kort eller lång avstäningstid. (t.ex. Knapp 1 = 10 min., Knapp 2 = 60 min)

Montering

Enkel fatsättning av monteringsplattan!

Det är lätt att montera också på glas, trä, tapeter eller plattor.

Dubbehäftande tejp och skruvar skickas med.

Felinformation: Undvik metallavskärmningar.

Drift

Slå på: Tryck 1x På (uppe). LED-lampan lyser kort grönt.

Stäng av Tryck 1x Av (nere). LED-lampan lyser kort rött 2x.

Dimning:

1) Dimning startas genom förnyat tryck på På-signalen och stoppas genom att man återigen trycker på På-knappen när önskad ljusstyrka uppnåtts.

Eller

2.) Genom att hålla På- (ljusare) eller Av-knappen (mörkare) intryckt till dess att man släpper knappen när dimningen uppnått önskad ljusstyrka.

S

Bruksanvisning

ITW-801

ITW-802

3.) I både på-slaget och avstängt läge nås den maximala ljusstyrkan genom att man snabbt skickar en På-signal 2 gånger Genom att sända Av-signalen 2 gånger nås den lägsta ljusstyrkan (t.ex. nattljus).

Den senast använda ljusstyrkan sparas till dess att man tänder nästa gång!

Ta i beaktande, att vid äldre och nyare modeller kan det förekomma avvikelser hos Radio-Dimmer-Mottagare.

Hos äldre Dimmertyper är dimmerförloppet genomgående. Hos nyare modeller stoppas ljusstyrkan alltid vid sin ljusaste och mörkaste punkt. Ett synkront dimningsförlopp med flera dimmer-mottagare garanteras inte.

Ta inte in batterierna, brandrisk på grund av farliga ämnen! Den här produkten innehåller ett knappcellsbatteri. Om knappcellsbatteriet sväljs, kan allvarliga inre brännskador uppträda inom 2 timmar och leda till dödsfall. Håll nya och förbrukade batterier borta från barn. Om batteriet inte stängs på ett säkert sätt, får inte produkten längre användas och skall hållas borta från barn. Uppsök omedelbart läkare om du tror att batteriet har svalts eller om det befinner sig i någon del av kroppen.

Överensstämmelseförklaringen hittar du på www.intertechno.at/CE
